水文监测系统的主要组成部分和功能水文监测系统是用于监测和管理水资源的系统。
它通过无线传感器、数据记录仪、通信设备和数据处理软件等组成部分，实时、连续地观测和记录水文要素，如水位、水温、流量、雨量等的变化情况。
水文监测系统的设计和应用有助于及早预警水灾、优化水资源管理和保护水环境。
以下是水文监测系统的主要组成部分和功能：1.传感器：水文监测系统包括各种水文要素的传感器，如水位传感器、流量传感器、雨量传感器等。
这些传感器将水文要素转化为电信号，以便进行数据采集和处理。
2.数据记录仪：数据记录仪是用来接收、存储和处理传感器所采集到的数据的设备。
它可以实时记录传感器的测量值，并将数据保存在内部存储器或外部存储介质中。
3.通信设备：水文监测系统通常需要将采集到的数据传输到远程服务器或数据中心进行处理和分析。
为实现数据传输，系统会配备通信设备，如GSM模块、无线通信设备、卫星通信设备等。
4.数据处理和分析软件：采集到的数据需要经过处理和分析，以便提取有用的信息和趋势。
数据处理和分析软件可用于对水文数据进行图表绘制、统计分析、预测模型建立等。
5.监测站点设置：水文监测系统在水文站点上进行布设，站点的选择应考虑到水文要素的重要性和需求。
监测站点通常设在河流、湖泊、水库和雨量站等位置。
6.数据传输和展示：水文监测系统可以实现远程数据传输和实时数据展示。
用户可以通过Web界面、手机应用或电子邮件等方式，随时查看和分析监测数据。
水文监测系统的应用范围广泛，包括洪水预警、水利工程管理、农田灌溉、生态环境监测等。
它可提供准确、实时、连续的水文数据，帮助决策者制定有效的水资源管理和应急响应措施。

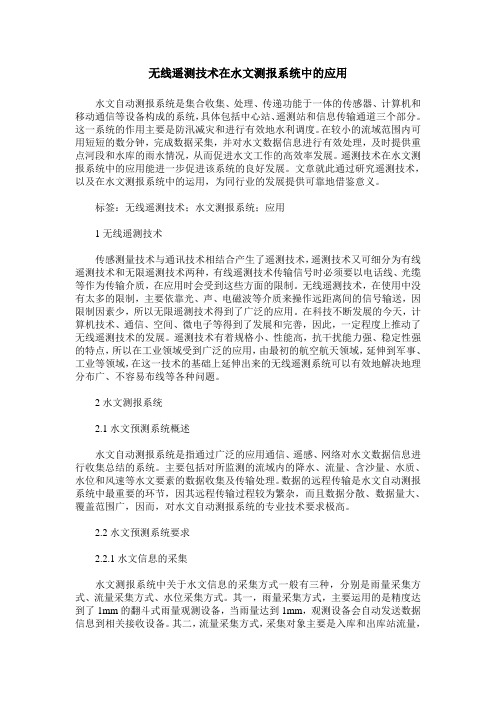

无线遥测技术在水文测报系统中的应用水文自动测报系统是集合收集、处理、传递功能于一体的传感器、计算机和移动通信等设备构成的系统，具体包括中心站、遥测站和信息传输通道三个部分。
这一系统的作用主要是防汛减灾和进行有效地水利调度。
在较小的流域范围内可用短短的数分钟，完成数据采集，并对水文数据信息进行有效处理，及时提供重点河段和水库的雨水情况，从而促进水文工作的高效率发展。
遥测技术在水文测报系统中的应用能进一步促进该系统的良好发展。
文章就此通过研究遥测技术，以及在水文测报系统中的运用，为同行业的发展提供可靠地借鉴意义。
标签：无线遥测技术；水文测报系统；应用1无线遥测技术传感测量技术与通讯技术相结合产生了遥测技术，遥测技术又可细分为有线遥测技术和无限遥测技术两种，有线遥测技术传输信号时必须要以电话线、光缆等作为传输介质，在应用时会受到这些方面的限制。
无线遥测技术，在使用中没有太多的限制，主要依靠光、声、电磁波等介质来操作远距离间的信号输送，因限制因素少，所以无限遥测技术得到了广泛的应用。
在科技不断发展的今天，计算机技术、通信、空间、微电子等得到了发展和完善，因此，一定程度上推动了无线遥测技术的发展。
遥测技术有着规格小、性能高，抗干扰能力强、稳定性强的特点，所以在工业领域受到广泛的应用，由最初的航空航天领域，延伸到军事、工业等领域，在这一技术的基础上延伸出来的无线遥测系统可以有效地解决地理分布广、不容易布线等各种问题。
2水文测报系统2.1水文预测系统概述水文自动测报系统是指通过广泛的应用通信、遥感、网络对水文数据信息进行收集总结的系统。
主要包括对所监测的流域内的降水、流量、含沙量、水质、水位和风速等水文要素的数据收集及传输处理。
数据的远程传输是水文自动测报系统中最重要的环节，因其远程传输过程较为繁杂，而且数据分散、数据量大、覆盖范围广，因而，对水文自动测报系统的专业技术要求极高。
2.2水文预测系统要求2.2.1水文信息的采集水文测报系统中关于水文信息的采集方式一般有三种，分别是雨量采集方式、流量采集方式、水位采集方式。
一体化遥测站的主要功能和特点简介表1.1 设计方案1.1.1仪器性能深圳市满泰科技发展有限公司生产水位雨量一体化设备具有功能强、操作简捷、低功耗、体积小、准确性等特点，它使用GSM移动通讯网络作为信道，用GSM短信或GPRS包进行数据传输。
是一种智能信息化设备，是构成水情自动测报系统主要的基础设备，是完成水雨情信息自动化采集传输的关键设备。
由该设备组成的水位雨量收集系统具有安装方便（由于是一体化设备，无须专业技术人员安装，只需将设备安装好就可以,所以完全可以采取DIY形式）、投资小、灵活性（用户可根据自己的需求，可对各参数进行灵活、方便的设置）等优势，加上自身很高的可靠性，是一个理想的GPRS水文资料实时收集系统。
通过最可靠、最经济的GPRS通信方式，将流域内各遥测站点的水文数据，实时的采集并传输进入计算机系统，进行快速处理，为防洪抗灾提供准确的水文数据。
该系统投入使用以来深受广大用户欢迎和喜爱，并取得了很好的社会效益，为水利部门指挥防洪抗灾，科学调度，正确决策作出了应有的贡献。
1.1.2 系统概述1.1.2.1系统目标GPRS水文资料实时收集系统的设计目标：可靠、实用、经济、先进，在国内具有领先水平。
(1)可靠性：选用技术成熟，信誉好的产品。
(2)实用性：友好的人机界面：清晰、实用、易于操作(3)经济性：实行优化调度，合理利用水资源，实现最好的经济效益和社会效益。
提高运行管理人员的管理水平和工作效力。
(4)先进性：采用目前国内外最先进，最可靠的遥测终端。
采用具有发展潜力的软件平台。
1.1.2.2设计原则(1)系统需要具备高效可靠、先进实用的特点(2)使用成熟的先进技术，要达到国内领先水平(3)采用完善的保密机制，使得重要数据不易被破坏、非法修改或访问。
(4)随着业务发展，系统软件便于升级与扩充。
(5)快速实现水位雨量监测数据的共享。
1.1.2.2设计依据1.1.2.3系统构成图一：系统组网示意图1.1.2.4技术特色（1）一体化结构，体积小、无需集成，安装简便，成本低廉；（2）提供多种电源管理模式，可实现低功耗工作模式下的双向通信；（3）本地实现无线现实，可完成实时、历史数据查询功能；（4）具有出色的防雷特性1.1.2.5产品选型及产品简介深圳市满泰科技发展有限公司生产的GSL系列水情遥测终端设计先进合理，可靠性高，计数准确，存储可靠，存储容量大，操作使用方便直观，可以在现场设置各种参数和显示各种参数(如逐日雨量、逐日水位、逐时雨量、逐时水位、电池电量等)，也可通过手机进行设置各种参数，适合无人值守的水位雨量站使用，也适合有洪水预报任务的水位雨量站使用。
浅谈水文测报系统摘要：水文自动测报系统由收集、传递和处理水文实时数据的各种传感器、通讯设备和计算机等装置组合而成。
分成遥测站、信息传输通道和中心控制站（简称中心站）三部分。
主要用于防汛和水利调度。
在小流域范围内只需几分钟时间即能完成数据收集和处理，及时提供重点河段、水库的雨情水情。
关键词：GPRS；测报系统；防汛减灾中图分类号：[P345] 文献标识码：A 文章编号：1 GPRS遥测系统的构成GPRS遥测系统结构如图1所示。
图中方框内详细列出中心站的结构，系统由路由器2、交换机、数据接收前置机、数据库和WEB服务器、UPS不间断电源和手机模块组成。
路由器2通过光纤与短信中心相连，终端站发出的信息由短信中心经过光纤传送到路由器2，路由器2将信息经过交换机传送到数据接收前置机，一方面前置机把数据处理后将数据添加到数据库和WE B服务器，WE B服务器将数据发布，所有连结到局域网上的PC机可以通过IE浏览当前实时的水文数据。
另外中心站可以通过GPRS话路信道提取终端站的固态存储器数据及修改参数。
中心站配置由计算机、通讯设备等组成，主要设备有计算机、诺基亚GPRS卡式手机、路由器、打印机、UPs电源等。
GPRS遥测系统方案不必建中继站，利用已建立的无线电话信道通讯网络则可满足要求，组网灵活，并且减少维护通讯网、中继站的麻烦，不受其它无线电波等的影响，系统畅通率较高可靠性高，易管理。
2 在洪水测报中的应用2．1 运行状况经过6年来的运行检验，系统基本上能够按照设置定时自报时段水位、雨量，正确完成数据实时采集、固态数据提取、数据WEB发布和远程参数修改功能。
采集系统目前采取每小时自报一次，182个站点的时段数据基本上可以在整点5分钟内到齐；在遥测站上电时段可以正确提取雨量数据；可以正确修改遥测站参数，调整遥测站运行情况。
系统运行的畅通率达到98%以上，雨量和水位数据对比考察系统的整体性能。
图1 GPRS遥测系统结构图2．2 WEB查询中的功能系统自动地（每隔五分钟）更新监测数据，并根据情况进行报警。
高精度水位水文遥测系统研究与应用【摘要】矿山水文地质状况既有其规律性，又存在较大的动态变化性，而矿山水文钻孔时刻反映着矿山的动态水文状况。
本文介绍了一种“高精度水位水文遥测系统”的主要系统组成及工作原理，详细说明了系统功能、系统安装、调整方法。
【关键词】水文遥测功能为保证矿山的安全开采，防止水害，在矿井井田范围内，建立了许多水文地质钻孔，以便观测各含水层水位随气候、季节、采动的变化，加强防治水工作。
1 系统组成及工作原理系统主要包括现场和监测中心两大部分，现场的每个钻孔均设有水位传感器、水温传感器、钢丝电缆、遥测仪、蓄电池、太阳能电池板（可选件），而监测中心只设有报警仪和微机，集中监视每个钻孔发送来的水位、水温数据。
遥测仪及报警仪内均装有手机模块，它们利用公共移动通信网络的短信功能实现通信。
同普通手机一样，每个手机模块都需配置SIM卡，分配一手机号码。
水位传感器和水温传感器均放入水下一定深度，根据水中某点的压力与水深成正比的原理（P=ρH），水位传感器的输出反映了H的大小，由于钢丝电缆长期吊挂不拉伸，保证L不变，所以水面到孔口的距离等于L-H。
传感器的输出信号经钢丝电缆传输到遥测仪，由遥测仪测量其大小并变换成水位值。
水文地质钻孔分布于野外，供电较困难，故采用太阳能电池板产生电能。
白天产生的电能首先存入蓄电池，然后再提供给遥测仪。
由于遥测仪功耗极低，且蓄电池容量大、漏电少，即使不用太阳能充电，蓄电池的电量也能保证工作半年以上。
为降低功耗，遥测仪采用定时上电工作方式，每当定时时间到时，遥测仪上电工作，测量水位、水温，并计算水位的变化，如果变化超过存储下限值，就存储水位数据和当时的时间；如变化小于存储下限值，则不存储，存储下限值可以设置。
这样一来，既可得到水位变化曲线，又可减少手机短信息的发送量。
每当存储的水位数据达到11个时，自动发送到监测中心的报警仪。
另外，遥测仪还计算水位变化速度，并将水位和水位变化速度与各自报警上下限比较，如出现水位超限、水位变化速度超限时，则立即发送报警短信，令监测中心的报警仪立即进行声光报警。

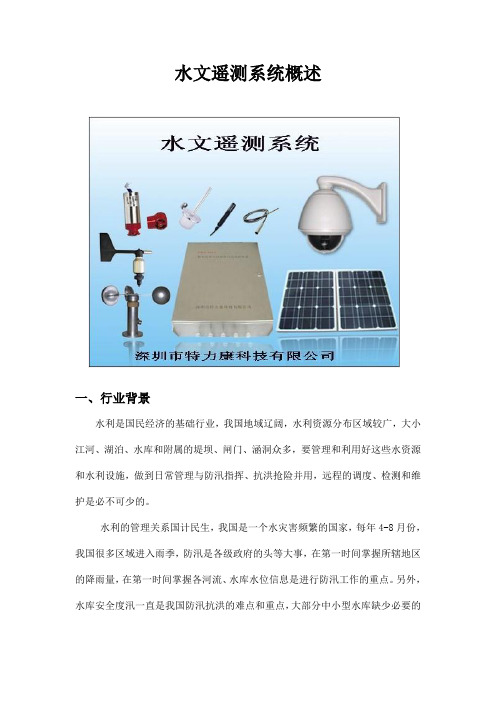

水文遥测系统概述一、行业背景水利是国民经济的基础行业，我国地域辽阔，水利资源分布区域较广，大小江河、湖泊、水库和附属的堤坝、闸门、涵洞众多，要管理和利用好这些水资源和水利设施，做到日常管理与防汛指挥、抗洪抢险并用，远程的调度、检测和维护是必不可少的。
水利的管理关系国计民生，我国是一个水灾害频繁的国家，每年4-8月份，我国很多区域进入雨季，防汛是各级政府的头等大事，在第一时间掌握所辖地区的降雨量，在第一时间掌握各河流、水库水位信息是进行防汛工作的重点。
另外，水库安全度汛一直是我国防汛抗洪的难点和重点，大部分中小型水库缺少必要的水雨情测报及大坝安全监测等设施，检查手段落后，隐患很大，水库自动监测的问题亟待解决。
二、系统原理及图解水文遥测系统通过各种探测器探测到水利的温度、湿度、风速、风向、雨量、水质、水流速、水量、视频图像或图片等数字化信息，通过GPRS/CDMA无线传输通道上传到在线监测监视中心。
工作人员可通过中心的LCD大屏幕了解监测数据、图像、视频以及抢修车辆位置等，另外，工作人员还可通过内部网登录各种内部管理系统和调度自动化系统进行管理。
三、系统组成水文遥测系统是由现场监控管理系统、数据通信系统和报警监控中心三部分组成。
3.1、现场监控管理系统现场监控管理系统以水文动态监管RTU为核心，利用水流计、水位计、雨量计、温度计、湿度计、风向标、摄像探头等测量仪器及装置，及时有效的收集实时水文状况，第一时间作出分析处理，以数据和图像的方式存档。
3.2、数据通信系统通过GPRS/CDMA传输实时采集数据和图像采集数据；支持电源切断控制，在应答模式下具有长时间无通信重启功能，在自报模式和混合模式下，具有通信失败重启功能。
3.3、报警监控中心报警监控中心是整个系统的核心部分，直接影响到系统的稳定、有效运行及各种问题的及时处理。
报警监控中心包括硬件设备和水文自动监控管理系统软件，信息中心需配备互联网上的固定IP地址。

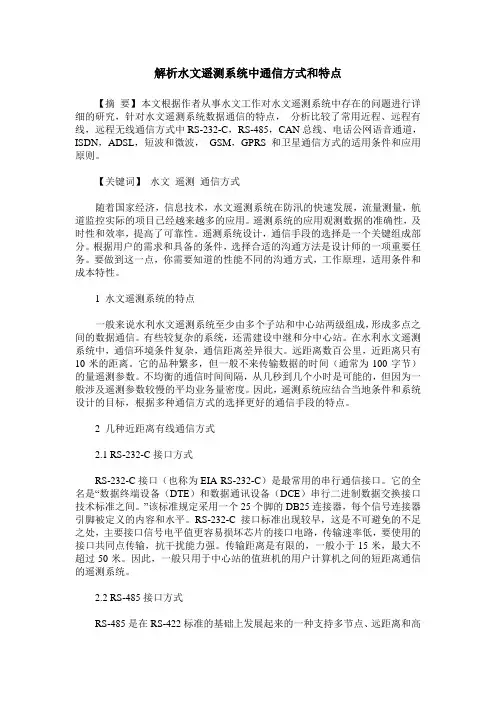

解析水文遥测系统中通信方式和特点【摘要】本文根据作者从事水文工作对水文遥测系统中存在的问题进行详细的研究，针对水文遥测系统数据通信的特点，分析比较了常用近程、远程有线，远程无线通信方式中RS-232-C，RS-485，CAN总线、电话公网语音通道，ISDN，ADSL，短波和微波，GSM，GPRS和卫星通信方式的适用条件和应用原则。
【关键词】水文遥测通信方式随着国家经济，信息技术，水文遥测系统在防汛的快速发展，流量测量，航道监控实际的项目已经越来越多的应用。
遥测系统的应用观测数据的准确性，及时性和效率，提高了可靠性。
遥测系统设计，通信手段的选择是一个关键组成部分。
根据用户的需求和具备的条件，选择合适的沟通方法是设计师的一项重要任务。
要做到这一点，你需要知道的性能不同的沟通方式，工作原理，适用条件和成本特性。
1 水文遥测系统的特点一般来说水利水文遥测系统至少由多个子站和中心站两级组成，形成多点之间的数据通信。
有些较复杂的系统，还需建设中继和分中心站。
在水利水文遥测系统中，通信环境条件复杂，通信距离差异很大。
远距离数百公里，近距离只有10米的距离。
它的品种繁多，但一般不来传输数据的时间（通常为100字节）的量遥测参数。
不均衡的通信时间间隔，从几秒到几个小时是可能的，但因为一般涉及遥测参数较慢的平均业务量密度。
因此，遥测系统应结合当地条件和系统设计的目标，根据多种通信方式的选择更好的通信手段的特点。
2 几种近距离有线通信方式2.1 RS-232-C接口方式RS-232-C接口（也称为EIA RS-232-C）是最常用的串行通信接口。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）串行二进制数据交换接口技术标准之间。
”该标准规定采用一个25个脚的DB25连接器，每个信号连接器引脚被定义的内容和水平。
RS-232-C接口标准出现较早，这是不可避免的不足之处，主要接口信号电平值更容易损坏芯片的接口电路，传输速率低，要使用的接口共同点传输，抗干扰能力强。

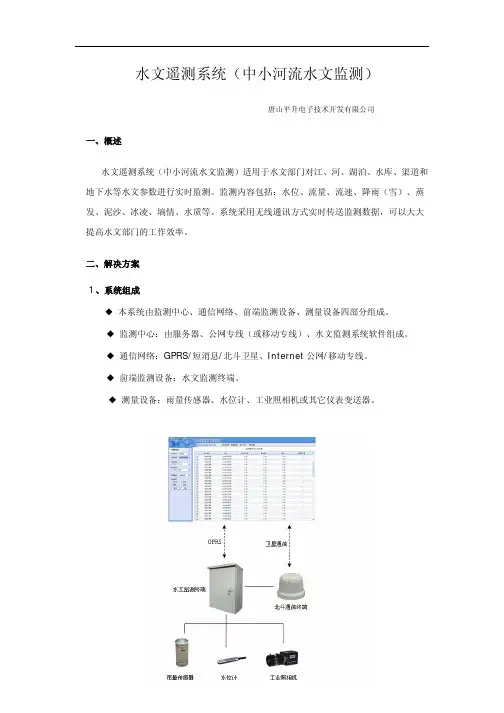

水文遥测系统（中小河流水文监测）唐山平升电子技术开发有限公司一、概述水文遥测系统（中小河流水文监测）适用于水文部门对江、河、湖泊、水库、渠道和地下水等水文参数进行实时监测。
监测内容包括：水位、流量、流速、降雨（雪）、蒸发、泥沙、冰凌、墒情、水质等。
系统采用无线通讯方式实时传送监测数据，可以大大提高水文部门的工作效率。
二、解决方案1、系统组成◆本系统由监测中心、通信网络、前端监测设备、测量设备四部分组成。
◆监测中心：由服务器、公网专线（或移动专线）、水文监测系统软件组成。
◆通信网络：GPRS/短消息/北斗卫星、Internet公网/移动专线。
◆前端监测设备：水文监测终端。
◆测量设备：雨量传感器、水位计、工业照相机或其它仪表变送器。
2、中心配置监测中心设备主要由服务器和公网专线组成，服务器上安装操作系统软件、数据库软件和水文监测系统软件。
3、水文监测系统软件水文监测系统软件是对水文监测点数据进行接收、汇总、统计、分析的一个平台，该软件具备动态实时监测、历史数据查询、报警数据查询、登录日志及操作日志查询、时段统计、曲线分析、用户管理、测点管理、历史数据导入等多项功能。
水文监测系统软件采用C/S结构设计，具有操作权限的管理人员，只要安装访问客户端即可登入该系统，保证了系统的安全性。
该软件给用户提供了一个直观、简单的信息化操作平台。
软件功能：全局显示：可显示所有监测点信息及现场设备运行状态，用户双击监测点可弹出该监测点的详细信息。
列表显示：用户可选择市、县、区或单一测点，系统列表显示符合设定条件的测点的详细实时监测数据。
数据查询：用户可任意设定查询条件，对测点历史数据、测点报警数据及系统登录日志、系统操作日志信息进行查询。
系统自动将所有采集到的测点数据、报警信息和系统操作日志存入数据库中。
统计分析：用户可设定统计时间段，系统可按小时、日、月、旬生成监测点的时段汇总报表和时段趋势曲线。
用户管理：系统管理员可更改系统密码，添加或删除系统用户，并可对其他系统用户分配相应的操作权限。
水文（水资源）自动测报系统解决方案1 组网方案简述1.1 水文自动测报系统概述水文自动测报系统属于应用现代遥测、通信、计算机技术，是完成江河流域降雨量、蒸发量、河流湖泊水位、海洋潮位、流量（流速）、风向风速、水质、闸坝的闸门开度、渗压、土壤墒情等数据的实时采集、报送和处理应用的信息系统，属于非工程性防洪措施。
它能将某一流域或区域内的水文气象、水资源信息在短时间内传递至决策机构，以便进行洪水预报和水资源优化调度，减少水害损失，提高水资源的利用率，可以产生巨大的社会效益和经济效益。
根据水文自动测报系统规模和性质的不同，可将其分为水文自动测报基本系统和水文自动测报网两部分。
水文自动测报基本系统由中心站、遥测站（包括监测站）、通信系统（包括中继站）组成。
水文自动测报网是通过计算机的标准接口和各种信道，把若干个基本系统连接起来，组成进行数据交换共享的水文自动测报网络。
水文自动测报系统多用在重点防洪地区及大型水利工程上，特别是在流域性、区域性的水文数据采集、传输和处理、应用的自动化方面起到了积极作用。
我国的水文自动测报系统从70年代末起步，在浙江省浦阳江流域首先应用。
80年人初期为引进阶段，先后在淮河王家坝区间、长江流域汉江丹江口水库、黄河的三门峡至花园口建成进口设备的水情自动测报系统。
1985年以后为国产设备研制、定型阶段，有淮河正阳关以上流域水文自动测报系统、黄河流域陆浑小区自报式水情自动测报系统、长江流域汉江的黄龙滩水库水情自动测报系统等。
90年代后为推广应用阶段。
水文自动测报系统包括三种工作制式：自报式、查询应答式和混合式。
自报式工作制式：在遥测站设备控制下每当被测参数发生一个规定的增减量变化或按设定的时间间隔，即向中心站发送所采集的数据，接收端的数据接收设备始终处于值守状态。
现在已经对传统的自报式工作制式进行了改进，使自报式工作制式有了较大发展。
改进后自报式也是双向通信方式，不是过去的纯单向工作方式。
水文遥测方案1. 引言水文遥测技术是一种利用现代通信技术和自动化技术对水文信息进行采集、传输和监测的技术手段。
通过建立遥测站点，可以实时地获取水文参数，如水位、流量、雨量等。
水文遥测方案的设计包括传感器选择、数据传输方式、数据采集和存储等方面。
本文将介绍一种完整的水文遥测方案，以实现对水文信息的长期监测和数据分析。
2. 传感器选择在水文遥测方案中，传感器的选择至关重要。
传感器的准确性和稳定性直接影响到数据的可靠性。
常见的水文传感器包括水位传感器、流量传感器和雨量传感器。
在选择传感器时，应根据实际需求和监测地点的特点进行选择。
例如，在测量河流水位时，可以选择压阻式水位传感器或者超声波水位传感器，而在测量地表流量时，可以选择涡街流量传感器或者电磁流量传感器。
3. 数据传输方式数据传输方式是水文遥测方案中的另一个重要组成部分。
传统的数据传输方式包括电话线传输和无线电传输，但这些方式具有信号传输距离短、传输速率慢等缺点。
现代的数据传输方式主要包括GPRS、CDMA和NB-IoT等。
这些方式具有传输距离远、传输速率快、稳定性高等优点。
在选择数据传输方式时，应考虑监测地点的网络覆盖情况、数据传输速率的需求等因素。
4. 数据采集和存储数据采集和存储是水文遥测方案的核心环节。
在传感器获取到水文参数后，需要经过数据采集设备进行采集和处理，然后将数据通过数据传输方式发送到数据存储设备。
数据存储设备一般采用云服务器或者本地服务器。
在数据采集和存储过程中，需要注意数据的实时性和安全性。
一般来说，现代水文遥测系统采用实时数据上传和备份机制，确保数据的不丢失和及时获取。
5. 数据分析和应用水文遥测方案不仅仅是为了获取水文参数，更重要的是对数据进行分析和应用。
通过对水文数据的分析，可以预测洪水、干旱等水文灾害，优化水资源调度，提高水资源利用效率。
数据分析的方法包括统计分析、时空分析、数据挖掘等。
根据实际需求，可以设计相应的数据分析算法和模型，实现对水文数据的深入挖掘。
