电气照明平面图怎么看,照明平面图识图

电气照明工程图的识读方法：
阅读建在电气照明工程图必须熟悉电气图基本知识（表达形式、通用画法、图形符号、文字符号）和建筑电气工程图的特点，同时掌握一定的阅读方法，才能比较迅速全面地读懂图样。

阅读工程图的方法没有统一规定，通常可按下列方法去做，即，了解情况先浏览，重点内容反复看，安装方法找大样，极速要求查规范。

具体的可按以下顺序读图：
1.看标题栏及图纸目录
了解工程名称、项目内容、设计日期及图样数量和内容等。

2.看总说明
1）了解电影提供形式、电源电压等级、进户线敷设方法、保护措施等。

2）了解通用照明设备安装高度、安装方式及线路敷设方法。

3）了解施工时的注意事项、施工验收执行的规范。

4）了解工程图中无法表达清楚的内容。

3．看系统图
1）了解供电电源种类及进户线标注，应表明本照明工程是由单相供电还是由三相供电，并应有电源的电压、频率及进户线的标注。

2）了解总配电箱、分配电箱的编号、型号、控制计量保护设备的型号及规格。

3）了解干线、支线的导线型号、截面、穿管管径、管材、敷设部位及敷设方式。

4．看平面图
1）了解进户线的位置、总配电箱及分配电箱的平面位置。

2）了解进户线、干线、支线的走向、导线的根数，支线回路的划分。

3）了解用电设备的平面位置及灯具的标注。

电气照明平面图与实际接线图的区别及对照
做一名合格的电工，最起码的知识就是要识图，看懂电气照明平面图就能立即布置灯具穿线。

可是要做到这一点也并不容易，因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。

在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。

但仅知道这些还不够．还要知道灯具与灯具之间的放线根数。

如果图纸上已标注出导线根数(即图中灯具之间以短斜线标注根数)的话，在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。

若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。

附图中的七种实例，对照电气平面图和实际接线图，可以看出．随着开关控制灯具数量的不同．放线根数也不一样。

其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。

在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数(本例图为说明方便，在两根情况下也注出导线根数)。

如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。

由实际接线图可以推测出放线根数。

两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。

在接插座的线路中．插座的相线如若由开关盒中引出，切记不能在开关后桩头接出，否则，插座也受开关控制了。

还有一点要注意的，就是设计图与实际放线图是有很大区别的，即便是设计院送出的照明图上所注导线根数也未必准确，在导线穿管敷设时要再三核对。

教你如何识读照明电气图电气图是用来描述电气工程的图。

识读电气图就是要把制图者所表达的内容看懂，并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。

电气图连接线的表示方法在电气线路图中，各元器件之间都采用导线连接，起到传输电能、传递信息的作用。

读图者应首先了解它的表示方法。

1.导线的一般表示法单根导线可用一般的图线表示。

多根导线，可分别画出，也可只画一根图线，但必须加以标志。

若导线少于4根，可用短划线数量代表根数;若导线多于4根，可在短划线旁加数字表示，如图1.1(a)所示。

图1.1 导线表示方法要表示电路相序的变换、极性的反向、导线的交换等，可采用交换号表示，如图1.1(b)所示。

要表示导线的型号、截面、安装方法等，可采用短划指引线指引，加标导线属性和敷设方法，如图1.1(c)所示。

该图表示导线的型号为BLV(铝芯塑料绝缘线)，其中3根截面积为25mm2，1根截面积为16mm2，敷设方法为穿入塑料管(VG)，塑料管管径为40mm，沿地板暗敷。

导线特征的表示方法是：横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2)，当导线的截面积不同时，可用“ ”将其分开，如图1.1(d)所示。

2.导线连接点的表示导线的连接点有“T”形连接点和多线的“ ”形连接点。

对于“T”形连接点，可加实心圆点，也可不加，如图1.2(a)所示。

对于“ ”形连接点，必须加实心圆点，如图1.2(b)所示。

而对于交叉不连接的，不能加实心圆点，如图1.2(c)所示。

图1.2 导线连接点示例3.连接线分组和标记(1)分组为了方便看图，对多根平行连接线，应按功能分组。

若不能按功能分组，可任意分组，但每组不多于3根，各组间距应大于线间距。

(2)标记为了便于看出连接线的功能或去向，可在连接线上方或连接线中断处作信号名标记或其他标记，如图1.3所示。

图1.3 连接线标志示例电气图识读要求和步骤1.读图的基本要求(1)电气元器件是电路不可缺少的组成部分在机床等机械设备的控制电路中，常用各种接触器、继电器和控制开关等;在供电电路中，常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中，常用各种晶体管、晶闸管和集成电路等。

怎么看照明系统图和照明平面图空气调节系统图的作用是表明：照明的安装容量、计算负荷；导线的型号、根数、配线方式、管径；配电箱、开关、熔断器的型号、规格等。

照明平面图的作用是表明：线路的敷设位置、敷设方式；灯具、开关、插座、配电室的安装位置、安装方法、标高等。

一、电气系统图系统图是安装图纸中必不可少的一部分，电气系统控制图即电气系统控制图例。

是用来表明巨大作用供电线路与各设备工作原理及其作用，科东俄关系的光茎一种表达方式。

如下图，就是一个系统图。

大家看到图纸，一开始肯定有些脱口而出，信息很多，我们一点点开始讲解。

系统图其实就是把这些组成部分详尽表示出来。

首先把系统图按大块分开。

系统图的展现的就是一个建筑配电箱的电缆线接线情况，如何布线通往的分配电箱以及其它线路。

二、系统图符号识别系统图是进户线→总配电箱→干管→分配电箱→支管→用电设备的过程。

原理大家应该都明白了，但是还是看不懂。

原因安装图纸都是重新安装用符号来表示，对于零基础来说，这些就是天书。

这时就要用到前面我们学习的识图知识。

（1）总配电箱尺寸电气设备安装上的字母符号大概有3000多个，记，肯定是记不住，只要了解常见的重要的字母符号示意也就可以了。

安装图纸都会给图示表，如图6所示。

看不明的找图示就可以了。

首先找到总配电箱的尺寸，如图7所示。

580*600*120是总配电箱尺寸580*600*120（长*高*厚）配电箱名称：AL0（2）总配电箱内电气原件配电箱基本上实际上都是购买的成品，算量时计算个数即可，箱内开关电源大家大概了解就行，不用刻意记忆。

（3）进线电缆前面在讲电线配管时，重要依据讲了它们的符号识别。

现在拿来实践一下，如果你还是认不清，说明前面学习的还是不扎实。

YJV22-4*95-SC100FCYJV：交联聚乙烯绝缘、聚氯乙烯护套、（铜芯）电力电缆22：铠装电缆4*95：四芯，每根95平方毫米SC100：直径为100mm的焊接钢管FC：沿地暗敷设常见电线则表示方法：L——铝T——铜（省略）J——交合Q——轻型R——软型X——镀锌J——加强型（第二个J表示含义）G——钢B——第一次出现，表示布线；第二次出现，表示平型V——第一次出现，表示聚氯乙烯（塑料的）绝缘；第二次出现，表示聚苯乙烯护套L——线芯为铝芯。

电气照明平面图怎么看,照明平面图识图做一名合格的电工，最起码的知识就是要识图，看懂电气照明平面图就能立即布置灯具穿线。

可是要做到这一点也并不容易。

因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。

必须掌握识图与实际布线知识，否则完不成照明灯具安装与放线工作，甚至还会浪费导线及费工费时。

在布置灯具及放线时，“相线进开关，零线进灯头”，这是最基本知识。

但仅知道这些还不够，还要知道灯具与灯具之间、放线根数。

如果图纸上已标注出导线根数(即图中灯具之间以短斜线段标注根数)的话。

在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。

如若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。

电工之家给出七种附图实例。

对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数有所不一样。

其中最简单的图1，是一个开关控制灯。

开关为单极情况下，电源进线及开关至灯具问导线根数均为两根。

在设计上，导线为两根时一般不标注，只有在三根以上时才用短斜线段表示根数(本例图为说明方便，在两根情况下也注出导线根数)。

如图6所示，在两地分别由一个开关控制两个灯头时，由实际接线图可以推测出放线根数。

两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源仍为两个。

在接插座的线路中，插座的相线若由开关盒中引出，切记不能在开关后桩头接出，否则，插座也受开关控制了。

最后还有一点要注意的，就是设计图与实际放线是有很大区别的，即便是设计院送出的照明图上所注导线根数也未必准确，在导线穿管敷设时要再三核对。

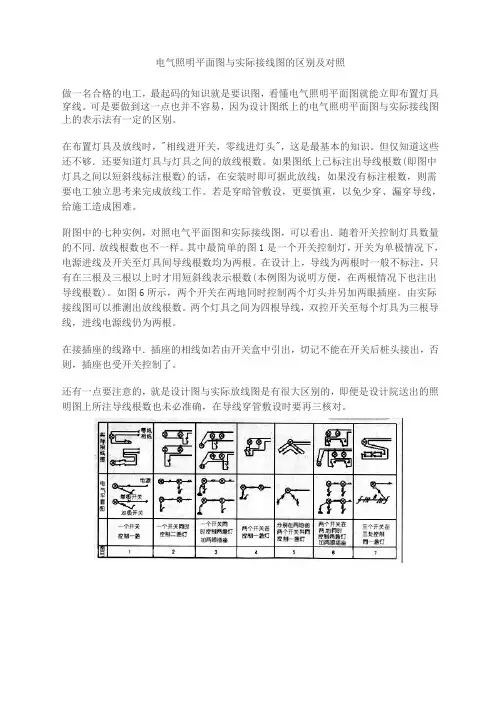

电气照明平面图与实际接线图的区别及对照电气照明平面图与实际接线图的区别及对照
做一名合格的电工，最起码的知识就是要识图，看懂电气照明平面图就能立即布置灯具穿线。

可是要做到这一点也并不容易，因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。

在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。

但仅知道这些还不够．还要知道灯具与灯具之间的放线根数。

如果图纸上已标注出导线根数(即图中灯具之间以短斜线标注根数)的话，在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。

若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。

附图中的七种实例，对照电气平面图和实际接线图，可以看出．随着开关控制灯具数量的不同．放线根数也不一样。

其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。

在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数(本例图为说明方便，在两根情况下也注出导线根数)。

如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。

由实际接线图可以推测出放线根数。

两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。

在接插座的线路中．插座的相线如若由开关盒中引出，切记不能在开关后桩头接出，否则，插座也受开关控制了。

还有一点要注意的，就是设计图与实际放线图是有很大区别的，即便是设计院送出的照明图上所注导线根数也未必准确，在导线穿管敷设时要再三核对。

分享： (2009-06-18 15:32:19) 胖妞娟娟的博客。

1 暗敷设在屋面或顶板PA 1内CC I Ceili ngCon cealed• ISuspe ndedceili ng Con cealed 11 暗敷设在不能进人的 PN AAC 【例3・2】有一栋楼，电源进户线标注是VLV23(3>50+ 2 &5)SC50・BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是 50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm ，暗敷设在梁内。

⑵总开尖的型号规格、熔断器的规格型号。

出线回路数量、用途、用电负载功率 数，各条照明支路分相情况。

如图3-1中C45N-32A/1P 表示是C45系列小型断路 器，N 表示保护线路用，若是AD 则表示保护电动机用，单极，额定容量32A 。

⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算 电流、配电方式等。

也可以采用绘制一个小表格的方式标出用电参数。

⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中 也包括电风扇、插座和其他用电器具等的容量。

电气系统图一般都是用单线条表示， 见图3-1所示。

各回路的断路器型号和容量都相同时，可以只标注配电 系统最上面的 回路。

图3-1照明配电系统图图3・2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电 柜，通过立管送电到各层动力及照明配电箱。

例如2层有一个配电箱标注AL-2-4， 其中AL 表示是照明配电箱，2层第4号箱。

又如首层有一个配电箱标注AP-1 -3，其 中AP 表示是动力配电箱，1层第3号箱。

其余类推，文字符号可查相尖各表，不再赘 述。

3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式， 灯具位置，型号及安装方式，各种用电设备的位置等。

电气照明灯具在平面图上的表示方法见图3・3所示。

照明灯具在平面图上表示的 间一竖很长的工”字。

插座符号内涂黑表示嵌入墙内安装。
