教你如何识读照明电气图电气图是用来描述电气工程的图。
识读电气图就是要把制图者所表达的内容看懂,并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。
电气图连接线的表示方法在电气线路图中,各元器件之间都采用导线连接,起到传输电能、传递信息的作用。
读图者应首先了解它的表示方法。
1.导线的一般表示法单根导线可用一般的图线表示。
多根导线,可分别画出,也可只画一根图线,但必须加以标志。
若导线少于4根,可用短划线数量代表根数;若导线多于4根,可在短划线旁加数字表示,如图1.1(a)所示。
图1.1 导线表示方法要表示电路相序的变换、极性的反向、导线的交换等,可采用交换号表示,如图1.1(b)所示。
要表示导线的型号、截面、安装方法等,可采用短划指引线指引,加标导线属性和敷设方法,如图1.1(c)所示。
该图表示导线的型号为BLV(铝芯塑料绝缘线),其中3根截面积为25mm2,1根截面积为16mm2,敷设方法为穿入塑料管(VG),塑料管管径为40mm,沿地板暗敷。
导线特征的表示方法是:横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2),当导线的截面积不同时,可用“+”将其分开,如图1.1(d)所示。
2.导线连接点的表示导线的连接点有“T”形连接点和多线的“+”形连接点。
对于“T”形连接点,可加实心圆点,也可不加,如图1.2(a)所示。
对于“+”形连接点,必须加实心圆点,如图 1.2(b)所示。
而对于交叉不连接的,不能加实心圆点,如图1.2(c)所示。
图1.2 导线连接点示例3.连接线分组和标记(1)分组为了方便看图,对多根平行连接线,应按功能分组。
若不能按功能分组,可任意分组,但每组不多于3根,各组间距应大于线间距。
(2)标记为了便于看出连接线的功能或去向,可在连接线上方或连接线中断处作信号名标记或其他标记,如图1.3所示。
图1.3 连接线标志示例电气图识读要求和步骤1.读图的基本要求(1)电气元器件是电路不可缺少的组成部分在机床等机械设备的控制电路中,常用各种接触器、继电器和控制开关等;在供电电路中,常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中,常用各种晶体管、晶闸管和集成电路等。
照明平面图阅读技巧及案例解析(1)照明平面图以某综合楼二层照明平面图为例,见附图二层照明平面图。
根据设计说明中的要求,图中管线均采用电线管沿墙或楼板内敷设,管径为16mm,导线采用塑料绝缘铜导线,截面积为2.5mm2,管内导线的根数按图中标注,在黑实线(表示管线)上没有标注的表示敷设两根导线,在黑实线上的短斜线上标注的数字则表示导线根数,如有斜线上标注4即为四根导线。
在图中办公室里,开关到灯具间的导线即为四根(如下图所示),以此类推。
大厅、中厅上空和边厅上空的电源是由大厅照明配电箱2AL引入的,分为WL1、WL2、WL3、WL4、WL5、WL6六个照明回路;左侧区域的电源是从走道靠左侧楼梯间的电井中的照明配电箱2AL-1引入的,分为WL1、WL2照明回路和2WE1、2WE2应急照明回路;右侧办公区域的电源是从消防前室的照明配电箱引来的,只有WL1一个照明回路;右侧公共区域的应急照明电源是从一楼1AT-1箱引来的,共1AT-1,2WE1和1AT-1,2WE2两回路。
在配电箱内一般由自动开关控制,不经过漏电保护器。
所有进门处安装开关,安装高度为1.4米,距离门框150mm~200mm。
照明平面图在进行照明设计时,应根据视觉要求、作业性质和环境条件,通过对光源、灯具的选择和配置,使工作区或空间具备合理的照度、显色性和适宜的亮度分布及舒适的视觉环境。
灯具的选择是根据具体房间和区域的功能而定的,在确定照明方案时,应考虑不同类型建筑队照明的特殊要求,并处理好电气照明与天然采光的关系。
室内一般照明采用同一种类型的光源,当有装饰性或功能性要求时,亦可采用不同种类的光源。
图中办公室采用直管荧光灯,公共走道、走廊、楼梯间设人工照明,此建筑为高层建筑,所以还设置了自带电源的应急照明灯、疏散指示灯和安全出口指示灯(如图2所示)。
疏散指示灯为嵌入式安装,底边距地0.3米,安全出口指示灯为杆吊式安装,底边距地3.0m,荧光灯为吸顶式安装。
建筑电气照明供配电系统详细解析,图文并茂,简单易懂!一、供配电网络的接线方式照明供配电网络一般由馈电线、干线和分支线组成。
馈电线是将电能从变配电所低压配电屏送至总照明配电箱(盘)的线路;干线是将电能从总配电箱(盘)送至各个分照明配电箱的线路(主干线)以及由分配电箱引出的供给多个照明器的线路(支干线);分支线是将电能从各个支干线或分照明配电箱送至各个照明器的线路,如图 1.9所示。

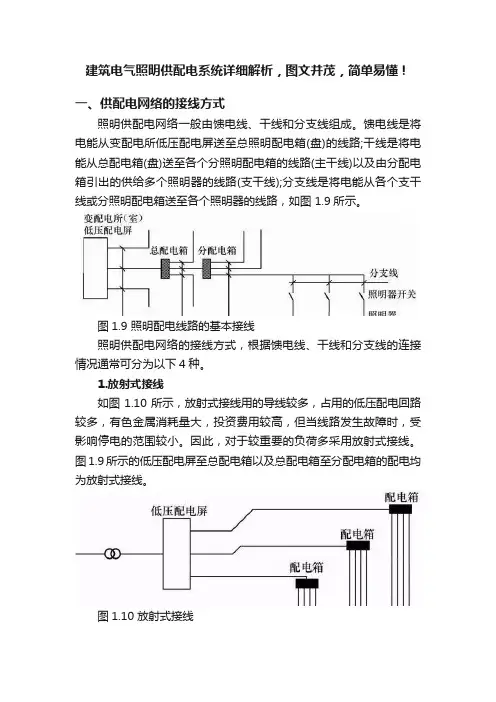

图1.9 照明配电线路的基本接线照明供配电网络的接线方式,根据馈电线、干线和分支线的连接情况通常可分为以下4种。
1.放射式接线如图1.10所示,放射式接线用的导线较多,占用的低压配电回路较多,有色金属消耗量大,投资费用较高,但当线路发生故障时,受影响停电的范围较小。
因此,对于较重要的负荷多采用放射式接线。
图1.9所示的低压配电屏至总配电箱以及总配电箱至分配电箱的配电均为放射式接线。
图1.10 放射式接线2.树干式接线如图1.11所示,树干式接线方式结构简单,投资费用和有色金属用料均较省,但在供电可靠性方面不如放射式接线,在一般性照明供配电系统中应用较广泛。
图1.9中由分配电箱引出的支干线也为树干式接线。
图1.11 树干式接线3.链式接线图1.12 链式接线如图1.12所示,链式接线原理与树干式接线相同,二者的区别仅在于树干式接线的干线没有中间断点,而链式接线的干线在中间配电箱处是断开的。
这种接线方式的投资费用和有色金属的用料比树干式接线更省,但供电可靠性也比树干式接线更低,通常应用于干线敷设较困难的场合。
4.混合式接线混合式接线是放射式接线和树干式(或链式)接线的组合使用方式,如图1.13所示。
这种接线方式可根据照明配电箱的布置位置、容量、线路走向等综合考虑。
在当前的照明设计中这种方式用得最为普遍。
图1.9中由分配电箱至各个照明器的配电即为放射式与树干式组成的混合式接线。
图1.13 混合式接线二、供配电网络的典型接线1.照明供电电源的典型接线照明供电电源的接线方式与照明工作场所的重要程度、负荷等级有关,现分述如下。
系统图是用来表明供电线路与各设备工作原理及其作用,相互间关系的一种表达方式。
与土建图纸不同,安装图纸主要是用各种规范性的符号代替,所以顺便结合前几篇我们所学习的知识,认清各自代表什么意思。
一、电气系统图系统图是安装图纸中必不可少的一部分,电气系统图即电气系统控制图。
是用来表明供电线路与各设备工作原理及其作用,相互间关系的一种表达方式。

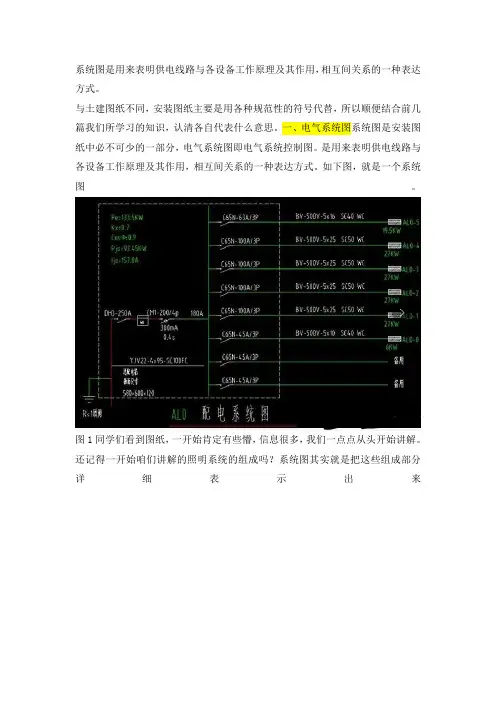

如下图,就是一个系统图。
图1同学们看到图纸,一开始肯定有些懵,信息很多,我们一点点从头开始讲解。
还记得一开始咱们讲解的照明系统的组成吗?系统图其实就是把这些组成部分详细表示出来图2首先把系统图按大块分开。
图3系统图的展现的就是一个建筑配电箱的接线情况,如何布线通往各处的分配电箱以及其它线路。
图4 图5二、系统图符号识别系统图是进户线→总配电箱→干管→分配电箱→支管→用电设备的过程。
原理大家应该都明白了,但是还是看不懂。
原因安装图纸都是用符号来表示,对于零基础来说,这些就是天书。
这时就要用到前面我们学习的识图知识,不知道的,先看看前面的安装文章。
1、总配电箱尺寸(重点)电气安装上的字母符号大概有3000多个,记,肯定是记不住,只要了解常见的重要的字母符号示意也就可以了。
安装图纸都会给图示表,如图6所示。
看不明的找图示就可以了。
图6首先找到总配电箱的尺寸,如图7所示。
图7580*600*120是总配电箱尺寸580*600*120(长*高*厚)配电箱名称:AL02、总配电箱内电气原件配电箱基本上都是购买的成品,算量时计算个数即可,箱内元器件大家大概了解就行,不用刻意记忆。
图83、进线电缆(重点)图9前面在讲电线配管时,重点讲了它们的符号识别。
现在拿来实践一下,如果你还是认不清,说明前面学习的还是不扎实。
YJV22-4*95-SC100FCYJV:交联聚乙烯绝缘、聚氯乙烯护套、(铜芯)电力电缆22:铠装电缆4*95:四芯,每根95平方毫米SC100:直径为100mm的焊接钢管FC:沿地暗敷设常见电线表示方法L——铝T——铜(省略)J——交合Q——轻型R——软型X——镀锌J——加强型(第二个J表示含义)G——钢B——第一次出现,表示布线;第二次出现,表示平型V——第一次出现,表示聚氯乙烯(塑料的)绝缘;第二次出现,表示聚氯乙烯L——线芯为铝芯。
教你怎样快速看懂室内照明电气施工图一、室内电气工程的组成:指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程(消防报警、广播、电话、闭路电视、互联网等)二、室内电气施工图的作用、组成、特点1、图纸的作用:说明电气工程的构成和功能,描述电气工程的工作原理,提供安装技术数据和使用维护的依据。
2、图纸的组成:设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。
3、图纸的特点:各种装置或设备中的元部件都不按比例绘制它们的外形尺寸,而是用图形符号表示,同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法,表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。
