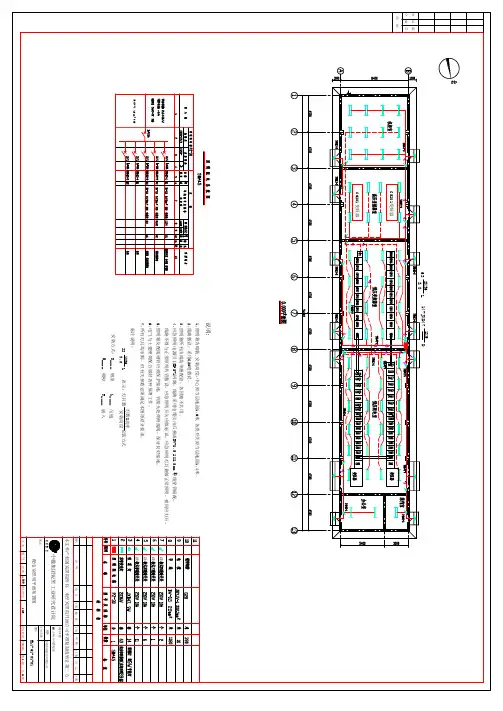

照明配电平面图识图

7种实例教你看懂电气照明平面图对于工业建筑，电气平面图包括了照明及设备动力，照明、动力的回路编号一定是用不同代号分开的。

看懂电气照明平面图才能布置灯具穿线，可是要做到这一点也并不容易，因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。

在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。

但仅知道这些还不够，还要知道灯具与灯具之间的放线根数。

如果图纸上已标注出导线根数（即图中灯具之间以短斜线标注根数）的话，在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。

若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。

如上图中的七种实例，对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数也不一样。

其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。

在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数（本例图为说明方便，在两根情况下也注出导线根数）。

如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。

由实际接线图可以推测出放线根数。

两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。

电气施工图图标的一般标法是：1、照明开关符号旁边的数字表示在同一个开关面板上的开关的个数.如,2；表示是一个2位开关.3；表示是3位开关,1位开关不标。

2、灯具旁边数字的标法一般是表示灯具的功率,以“瓦”为单位.也有表示安装高度的,如图纸上荧光灯符号旁标有3X20/3,则表示该处安装3管荧光灯盘,每支灯管的功率为20瓦，距地高度为3米.回路编号解释如下:1、照明:WL1，WL2，WL3... 就是wire of lighting的意思(应急照明和疏散照明用WE1，WE2，WE3...)2、插座:WS1，WS2，WS3... 就是wire of socket的意思3、动力(空调，热水器，热风幕，机加工等)WP1，WP2,WP3...就是wire of power的意思4、照明配电箱:AL1，AL2，AL3... 这个A猜想为apply，动力配电箱:AP1，AP2，AP3...同上5、对于专用配电箱，比如空压机:AP-KYJ 这里采用的拼音字头6、在单体厂房比较大，箱子较多的地方，比如对于配电箱AP2的回路编号为:WP1，WP2，WP3...(有的时候两个箱子的回路会重复，还没想到好方法)7、对于辅房，有事时楼层较多，箱子的编号为一层:AP11，AP12，AP13...二层:AP21，AP22，AP23...。

什么是照明平面图？
为了读懂照明平面图，读图的时候应抓住一下步骤：
1、掌握电气照明设备的图形符号及其标注形式。

当你看到某个图形符号时，就要联想出该图形符号所代表的时怎样一个电气设备或具体意义。

初学者可以在识图过程中边对照边读。

2、要结合电气系统图合照明平面图（非电工还应结合实际施工图）及施工说明一起识读，弄清整体合局部、原理接线图合安装接线图的关系。

可以弄清每个房间的情况，再弄清整座房屋的全貌；也可以先识读整座房屋的情况，在弄清楚每个房间及局部的细节。

3、识图时应按“进户线－－电能表、配电箱－－干线－－分支线及各路用电设备”这个顺序来识读。

4、弄清每条线路的根数、导线截面（截面积）、布线方式、灯具于开关的对应关系，吊扇于调速器的对应关系，插座引线的走向（从那个接线盒引出）以及各种电气设备的安装位置合预埋件位置等。

照明平面图应在建筑施工开工前绘制好，以便结合土建施工实施电气预埋工作。

如果是对现有房子作电气装修、装饰而涉及倒布线改造（如将明线敷设改为暗线敷设，改动或增加线路、插座、开关、灯具），也应绘制照明平面图，因为这是指导实施电气改造所必须的。

怎么看照明系统图和照明平面图空气调节系统图的作用是表明：照明的安装容量、计算负荷；导线的型号、根数、配线方式、管径；配电箱、开关、熔断器的型号、规格等。

照明平面图的作用是表明：线路的敷设位置、敷设方式；灯具、开关、插座、配电室的安装位置、安装方法、标高等。

一、电气系统图系统图是安装图纸中必不可少的一部分，电气系统控制图即电气系统控制图例。

是用来表明巨大作用供电线路与各设备工作原理及其作用，科东俄关系的光茎一种表达方式。

如下图，就是一个系统图。

大家看到图纸，一开始肯定有些脱口而出，信息很多，我们一点点开始讲解。

系统图其实就是把这些组成部分详尽表示出来。

首先把系统图按大块分开。

系统图的展现的就是一个建筑配电箱的电缆线接线情况，如何布线通往的分配电箱以及其它线路。

二、系统图符号识别系统图是进户线→总配电箱→干管→分配电箱→支管→用电设备的过程。

原理大家应该都明白了，但是还是看不懂。

原因安装图纸都是重新安装用符号来表示，对于零基础来说，这些就是天书。

这时就要用到前面我们学习的识图知识。

（1）总配电箱尺寸电气设备安装上的字母符号大概有3000多个，记，肯定是记不住，只要了解常见的重要的字母符号示意也就可以了。

安装图纸都会给图示表，如图6所示。

看不明的找图示就可以了。

首先找到总配电箱的尺寸，如图7所示。

580*600*120是总配电箱尺寸580*600*120（长*高*厚）配电箱名称：AL0（2）总配电箱内电气原件配电箱基本上实际上都是购买的成品，算量时计算个数即可，箱内开关电源大家大概了解就行，不用刻意记忆。

（3）进线电缆前面在讲电线配管时，重要依据讲了它们的符号识别。

现在拿来实践一下，如果你还是认不清，说明前面学习的还是不扎实。

YJV22-4*95-SC100FCYJV：交联聚乙烯绝缘、聚氯乙烯护套、（铜芯）电力电缆22：铠装电缆4*95：四芯，每根95平方毫米SC100：直径为100mm的焊接钢管FC：沿地暗敷设常见电线则表示方法：L——铝T——铜（省略）J——交合Q——轻型R——软型X——镀锌J——加强型（第二个J表示含义）G——钢B——第一次出现，表示布线；第二次出现，表示平型V——第一次出现，表示聚氯乙烯（塑料的）绝缘；第二次出现，表示聚苯乙烯护套L——线芯为铝芯。

知识目标1.了解电气平面布置图特征2.熟悉变电站常用设备、元器件的绘制3.掌握变电站平面布置图的绘制方法4.熟悉消防安全系统常用元器件的绘制5.掌握弱电工程平面图的绘制方法6.识别建筑平面图基本组成元素，了解典型建筑平面图绘制项目任务￿￿￿￿￿￿￿￿￿￿￿￿完成下列3个电气平面图的绘制，学习如何用定位线进行合理布局；能够快速应用图层功能，熟练应用复制、镜像工具提高绘图效率。

•变电所电气平面布置图•消防报警平面图•35kV变电站电气平面布置图变电所电气平面布置图消防报警平面图35kV变电站电气平面布置图项目相关知识•电气平面布置图介绍•变电所电气平面布置图的识图•消防报警平面图的识图•35kV变电站电气平面布置图识图项目实施•变电所电气平面布置图绘制•消防报警平面图绘制•35kV变电站电气平面布置图拓展知识•建筑平面图的识图•建筑平面图的绘制电气平面布置图介绍电气平面布置图是一种位置图，是用来表示各种电气设备及器件、装置与线路的平面与空间的位置、安装方式及其相互关系的图纸，是进行电气安装的主要依据，也是电气工程图纸中的重要图纸之一。

电气平面布置图也遵循简图规则，即图中所示的电气设备或器件并非真实外形，而是反映该设备或器件占地情况的简单图形，如矩形、圆形等简单的几何平面图形。

电气平面布置图介绍电气平面布置图中表示设备连接情况的导线用单直线或双直线表示，提供的是走线方向、连接方式等信息，而非真实导线数，具体导线类型、规格、数量等信息一般在附近标注。

常用的电气平面布置图有变配电所电气平面图、室外供电线路平面图、照明平面图、弱电平面图等，图中除了提供了设备安装位置、线路敷设方法的详细信息之外，还经常对所用导线型号、规格、数量、管径等施工数据进行标注。

变电所电气平面布置图消防报警平面图35kV变电站电气平面布置图整个变电所由柴油发电机房、低压配电室、高压配电室、变压器室4部分构成，所有设备之间的连接线用两根平行线来表示真实的连接导线，给出连接方式和线路走向。

照明工程施工图纸识图一、平面布置图1、平面布置图是照明工程施工图纸的基础，它反映了灯具的布置、型号和数量，是施工的基本依据。

在平面布置图中可以清晰地看到墙壁、天花板、地板、门窗的位置，还有灯具的布置位置和编号等信息。

在识图的过程中，需要注意灯具的布置是否符合设计要求，灯具编号是否和明确，数量是否准确。

2、在平面布置图中，还包括了灯控元器件的布置和型号等信息。

因此，对于施工图纸的识图，需要对灯具的型号、功率、控制方式、驱动电源等信息有一个清晰的认知。

3、在平面布置图中还包括了配电箱的位置和编号等信息。

因此，在识图的过程中还需要着重注意配电箱的位置是否合理，编号是否明确。

4、在平面布置图中还包括了照明电源线路的布置和连接，因此，需要注意电源线路的走向和连接方式是否符合设计要求。

5、总之，在平面布置图的识图过程中，需要注意布置位置、灯具型号和数量、灯控元器件型号和布置、配电箱位置和编号、照明电源线路布置和连接等信息。

二、剖面图和立面图1、剖面图和立面图是照明工程施工图纸的重要部分，它反映了灯具的安装高度、灯具型号和数量、开关、插座等信息。

2、在剖面图和立面图中还会表明灯具和其布置的高度，需要注重灯具的安装高度是否合理。

3、在识图的过程中，需要注意灯具的型号和数量以及位置是否准确，灯具和其布置的高度是否合理。

4、在剖面图和立面图中还包括了开关和插座的位置和布置等信息，需要注意开关和插座的位置是否合理，数量是否准确。

5、总之，在剖面图和立面图的识图过程中需要注意灯具的布置高度、型号和数量、开关和插座的位置和布置等信息。

三、细部图1、细部图是照明工程施工图纸的补充，它反映了照明工程的一些特殊细节，如灯具和天花板的连接、灯具和墙壁的连接等。

2、在识图的过程中，需要注意细部图中反映的特殊细节是否符合设计要求，是否符合施工工艺。

3、在细部图中还会包括灯具和其配件的连接方式，需要注意配件的选择和连接是否合理。

四、电气布线图1、电气布线图是照明工程施工图纸的重要部分，它反映了照明电源线路的连接方式和走向。

1 暗敷设在屋面或顶板PA 1内CC I Ceili ngCon cealed• ISuspe ndedceili ng Con cealed 11 暗敷设在不能进人的 PN AAC 【例3・2】有一栋楼，电源进户线标注是VLV23(3>50+ 2 &5)SC50・BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是 50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm ，暗敷设在梁内。

⑵总开尖的型号规格、熔断器的规格型号。

出线回路数量、用途、用电负载功率 数，各条照明支路分相情况。

如图3-1中C45N-32A/1P 表示是C45系列小型断路 器，N 表示保护线路用，若是AD 则表示保护电动机用，单极，额定容量32A 。

⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算 电流、配电方式等。

也可以采用绘制一个小表格的方式标出用电参数。

⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中 也包括电风扇、插座和其他用电器具等的容量。

电气系统图一般都是用单线条表示， 见图3-1所示。

各回路的断路器型号和容量都相同时，可以只标注配电 系统最上面的 回路。

图3-1照明配电系统图图3・2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电 柜，通过立管送电到各层动力及照明配电箱。

例如2层有一个配电箱标注AL-2-4， 其中AL 表示是照明配电箱，2层第4号箱。

又如首层有一个配电箱标注AP-1 -3，其 中AP 表示是动力配电箱，1层第3号箱。

其余类推，文字符号可查相尖各表，不再赘 述。

3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式， 灯具位置，型号及安装方式，各种用电设备的位置等。

电气照明灯具在平面图上的表示方法见图3・3所示。

照明灯具在平面图上表示的 间一竖很长的工”字。

插座符号内涂黑表示嵌入墙内安装。
