关于照明配电平面图识图课件

【例3-2】有一栋楼，电源进户线标注是VLV23(3 >50 + 2 &5)SC50-BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm，暗敷设在梁内。

⑵总开关的型号规格、熔断器的规格型号。

出线回路数量、用途、用电负载功率数，各条照明支路分相情况。

如图3-1中C45N-32A/1P表示是C45系列小型断路器，N表示保护线路用，若是AD则表示保护电动机用，单极，额定容量32A。

⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算电流、配电方式等。

也可以采用绘制一个小表格的方式标出用电参数。

⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中也包括电风扇、插座和其他用电器具等的容量。

电气系统图一般都是用单线条表示，见图3-1所示。

各回路的断路器型号和容量都相同时，可以只标注配电系统最上面的回路。

图3-1照明配电系统图图3-2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电柜，通过立管送电到各层动力及照明配电箱。

例如2层有一个配电箱标注AL-2-4，其中AL表示是照明配电箱，2层第4号箱。

又如首层有一个配电箱标注AP-1-3，其中AP表示是动力配电箱，1层第3号箱。

其余类推，文字符号可查相关各表，不再赘述。

3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式，灯具位置，型号及安装方式，各种用电设备的位置等。

电气照明灯具在平面图上的表示方法见图3-3所示。

照明灯具在平面图上表示的方法往往用图形符号加文字标注。

灯具的一般符号是一个圆，单管荧光灯的符号是中间一竖很长的工”字。

插座符号内涂黑表示嵌入墙内安装。

图例符号见上文，或国标GB4728。

照明平面图上为了表示出不同的灯，经常是将一般符号加以变化来表示，比如将圆圈下部涂黑表示壁灯，圆圈中画 >表示信号灯。

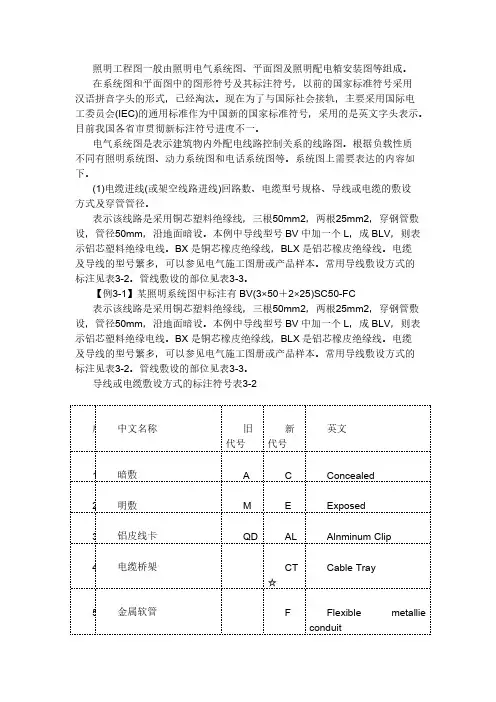

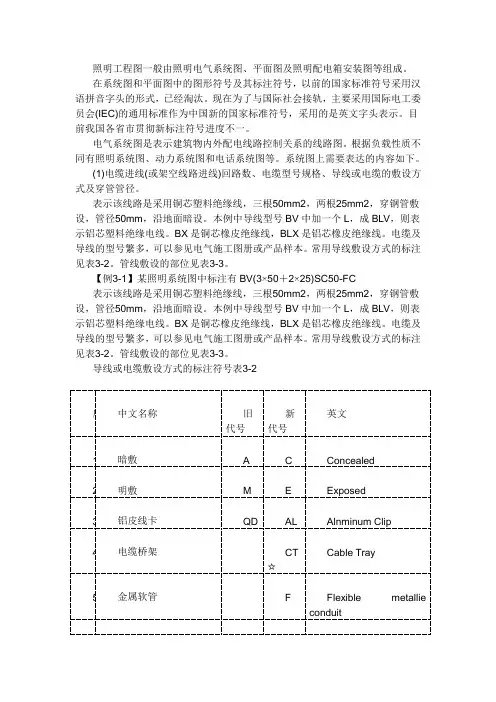

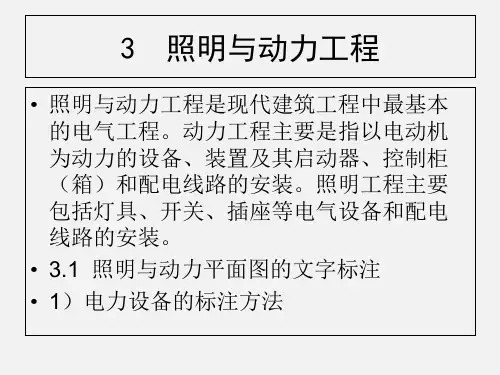

照明工程图一般由照明电气系统图、平面图及照明配电箱安装图等组成。

在系统图和平面图中的图形符号及其标注符号，以前的国家标准符号采用汉语拼音字头的形式，已经淘汰。

现在为了与国际社会接轨，主要采用国际电工委员会(IEC)的通用标准作为中国新的国家标准符号，采用的是英文字头表示。

目前我国各省市贯彻新标注符号进度不一。

电气系统图是表示建筑物内外配电线路控制关系的线路图。

根据负载性质不同有照明系统图、动力系统图和电话系统图等。

系统图上需要表达的内容如下。

(1)电缆进线(或架空线路进线)回路数、电缆型号规格、导线或电缆的敷设方式及穿管管径。

表示该线路是采用铜芯塑料绝缘线，三根50mm2，两根25mm2，穿钢管敷设，管径50mm，沿地面暗设。

本例中导线型号BV中加一个L，成BLV，则表示铝芯塑料绝缘电线。

BX是铜芯橡皮绝缘线，BLX是铝芯橡皮绝缘线。

电缆及导线的型号繁多，可以参见电气施工图册或产品样本。

常用导线敷设方式的标注见表3-2。

管线敷设的部位见表3-3。

【例3-1】某照明系统图中标注有BV(3×50＋2×25)SC50-FC表示该线路是采用铜芯塑料绝缘线，三根50mm2，两根25mm2，穿钢管敷设，管径50mm，沿地面暗设。

本例中导线型号BV中加一个L，成BLV，则表示铝芯塑料绝缘电线。

BX是铜芯橡皮绝缘线，BLX是铝芯橡皮绝缘线。

电缆及导线的型号繁多，可以参见电气施工图册或产品样本。

常用导线敷设方式的标注见表3-2。

管线敷设的部位见表3-3。

导线或电缆敷设方式的标注符号表3-2序中文名称旧代号新代号英文1 暗敷 A C Concealed2 明敷M E Exposed3 铝皮线卡QD AL Alnminum Clip4 电缆桥架CT☆Cable Tray5 金属软管 F Flexible metallieconduit6 厚壁钢管(水煤气管) GGRC Gastube(pipe)7 穿焊接钢管敷设G SC☆Steel Conduit8 穿薄壁钢管敷设JDG9 穿电线管敷设DG T☆Eletrical metallic Tubing1穿硬聚氯乙烯管敷设VG PC Poly Chre1 1穿阻燃半硬聚氯乙烯管敷设ZVGFPCFriePoly Chre1 2 塑料线槽敷设CP K Porcelaininsulator(Knob)13瓷瓶或瓷柱敷设XC PR Plastic Raceway1 4 钢线槽敷设GC SR☆Stell Raceway1 5 金属线槽敷设MRMetrallic Raceway16瓷夹板敷设CJ PL1 7 塑料夹敷设VJ PCL1 8 穿蛇皮管敷设SPGCP1 9 塑料阻燃管PVC☆注：☆表示是重点，在建筑工程中经常用。

进去一根相线，从开关出来的电线称为控制线(或称回火)，n联开关就有n条控制线，所以n连开关共有(n＋1)根导线。

见图3-2中的双连开关就有三根线。

(2)现行国家规范照明支路和插座支路要求分开，并且在插座回路上安装漏电保护器。

插座支路导线根数由n连中极数最多的插座决定，如图3-2中二三孔双联插座是三根线。

若是四联三极插座也是三根线。

(3)现在供电系统都采用TN-S方式供电系统，俗称三相五线制。

其中有三根相线(现行国标称L1、L2、L3，即原来的ABC)，一根工作零线(N)，一根专用保护线(PE)。

图3-2中的进户线是单相三线，即一根相线，一根零线，一根保护线。

单相两孔插座中间孔接保护线PE，下面两孔是左接零线N，右接相线L1或L2、L3。

单相两孔插座则没有保护线。

3.2.3常用电气设备文字符号华北地区建筑设计标准化办公室推出的《建筑电气通用图集》(简称华北标)参照国际IEC标准规定的文字符号见表3-5。

常用电气设备文字符号表3-5─┬───┬────────┬──┬─┬────┬───────┬──序│种类│名称│符号│序│种类│名称│符号─┼───┼────────┼──┼─┼────┼───────┼──1│组件或│电桥│AB│34│保护器件│避雷器☆│F2│部件│高压开关柜│AH│35││熔断器☆│FU3││低压配电屏☆│AA│36││限压保护器件│FV4││动力配电箱☆│AP│37││跌开式熔断器☆│FF5││直流配电屏│AD│38││快速熔断器│FTF6││电源自动切换箱│AT├─┼────┼───────┼──7││多种电源配电箱│AM│39│接触器和│接触器☆│KM8││照明配电箱☆│AL│40│继电器│中间继电器☆│KA9││应急照明配电箱☆│ALE│41││电流继电器☆│KC10││应急照明配电箱│APE│42││干簧继电器│KR11││控制屏(箱)│AC│43││双稳态继电器│KL12││信号屏(箱)│AS│44││极化继电器│KP13││并联电容器屏☆│ACP│45││逆流继电器│KRR14││继电器屏│AR├─┼────┼───────┼──15││刀开关箱│AK│46│信号器件│蜂鸣器│HA16││低压负荷开关箱│AF│47││光信号│HS17││漏电流断路器箱│ARC│48││指示灯│HL18││电度表箱☆│AW│49││红色灯│HR││操作箱││50││绿色灯│HG19││插座箱│AX│51││黄色灯│HY─┼───┼────────┼──┼─┼────┼───────┼──20│电动机│电动机│M│52│电力电路│起动器☆│QS21││电动机(通用)│ME│53│开关│综合起动器│QSC22││同步电动机│MS│54││星-三角起动器│QSD23││直流电动机│MD│55││自耦降压起动器│QSA24││绕线式转子感应机│MW│56││真空断路器│QV25││鼠笼式电动机│MC│57││漏电流断路器│QR26││异步电动机│MA│58││鼓形控制器│QD─┼───┼────────┼──┼─┼────┼───────┼──27│仪表及│电流表│PA│59│变压器│电力变压器☆│TM28│试验│电压表│PV│60││干式变压器☆│TD29│设备│电度表│PJ│61││电压互感器☆│TV30││有功电度表│PW│62││电流互感器☆│TA31││无功电度表│PJR│63││有载调压变压器│TLC32││最大需量表(监控)│PM│64││照明变压器│TL33││功率因数表│PPF│65││稳压器│TS─┴───┴────────┴──┴─┴────┴───────┴──例如在建筑电气施工平面图中第二层第三号照明配电箱标注为：AL-2-3。

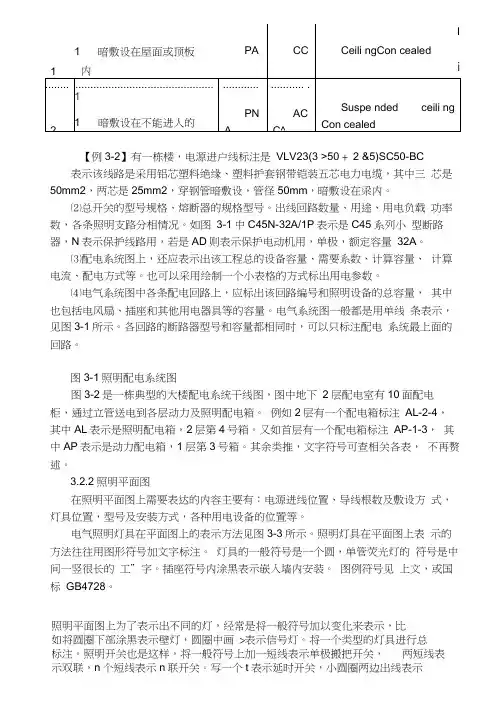

1 暗敷设在屋面或顶板PA 1内CC I Ceili ngCon cealed• ISuspe ndedceili ng Con cealed 11 暗敷设在不能进人的 PN AAC 【例3・2】有一栋楼，电源进户线标注是VLV23(3>50+ 2 &5)SC50・BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是 50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm ，暗敷设在梁内。

⑵总开尖的型号规格、熔断器的规格型号。

出线回路数量、用途、用电负载功率 数，各条照明支路分相情况。

如图3-1中C45N-32A/1P 表示是C45系列小型断路 器，N 表示保护线路用，若是AD 则表示保护电动机用，单极，额定容量32A 。

⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算 电流、配电方式等。

也可以采用绘制一个小表格的方式标出用电参数。

⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中 也包括电风扇、插座和其他用电器具等的容量。

电气系统图一般都是用单线条表示， 见图3-1所示。

各回路的断路器型号和容量都相同时，可以只标注配电 系统最上面的 回路。

图3-1照明配电系统图图3・2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电 柜，通过立管送电到各层动力及照明配电箱。

例如2层有一个配电箱标注AL-2-4， 其中AL 表示是照明配电箱，2层第4号箱。

又如首层有一个配电箱标注AP-1 -3，其 中AP 表示是动力配电箱，1层第3号箱。

其余类推，文字符号可查相尖各表，不再赘 述。

3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式， 灯具位置，型号及安装方式，各种用电设备的位置等。

电气照明灯具在平面图上的表示方法见图3・3所示。

照明灯具在平面图上表示的 间一竖很长的工”字。

插座符号内涂黑表示嵌入墙内安装。
