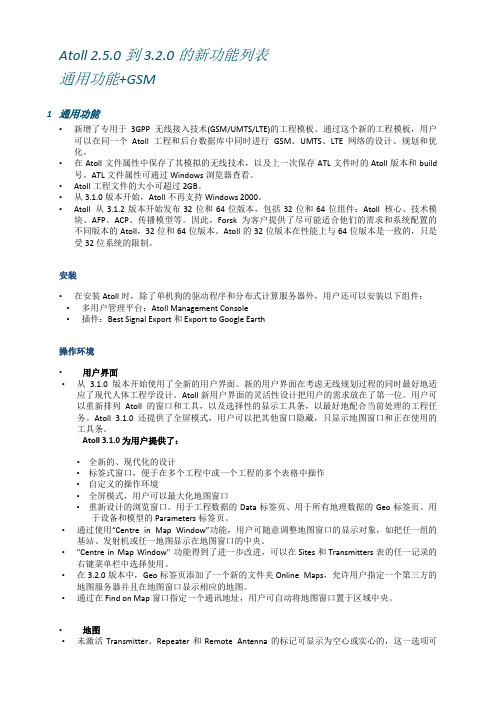

Atoll 2.5.0到3.2.0的新功能列表通用功能+GSM1通用功能•新增了专用于3GPP无线接入技术(GSM/UMTS/LTE)的工程模板。
通过这个新的工程模板,用户可以在同一个Atoll工程和后台数据库中同时进行GSM、UMTS、LTE网络的设计、规划和优化。
•在Atoll文件属性中保存了其模拟的无线技术,以及上一次保存ATL文件时的Atoll版本和build 号。
ATL文件属性可通过Windows浏览器查看。
•Atoll工程文件的大小可超过2GB。
•从3.1.0版本开始,Atoll不再支持Windows 2000。
•Atoll 从3.1.2版本开始发布32位和64位版本,包括32位和64位组件:Atoll 核心、技术模块、AFP、ACP、传播模型等。
因此,Forsk为客户提供了尽可能适合他们的需求和系统配置的不同版本的Atoll,32位和64位版本。
Atoll的32位版本在性能上与64位版本是一致的,只是受32位系统的限制。
安装•在安装Atoll时,除了单机狗的驱动程序和分布式计算服务器外,用户还可以安装以下组件:•多用户管理平台:Atoll Management Console•插件:Best Signal Export 和 Export to Google Earth操作环境•用户界面•从3.1.0版本开始使用了全新的用户界面。
新的用户界面在考虑无线规划过程的同时最好地适应了现代人体工程学设计。
Atoll 新用户界面的灵活性设计把用户的需求放在了第一位。
用户可以重新排列Atoll的窗口和工具,以及选择性的显示工具条,以最好地配合当前处理的工程任务。
Atoll 3.1.0 还提供了全屏模式,用户可以把其他窗口隐藏,只显示地图窗口和正在使用的工具条。
Atoll 3.1.0为用户提供了:•全新的、现代化的设计•标签式窗口,便于在多个工程中或一个工程的多个表格中操作•自定义的操作环境•全屏模式,用户可以最大化地图窗口•重新设计的浏览窗口。

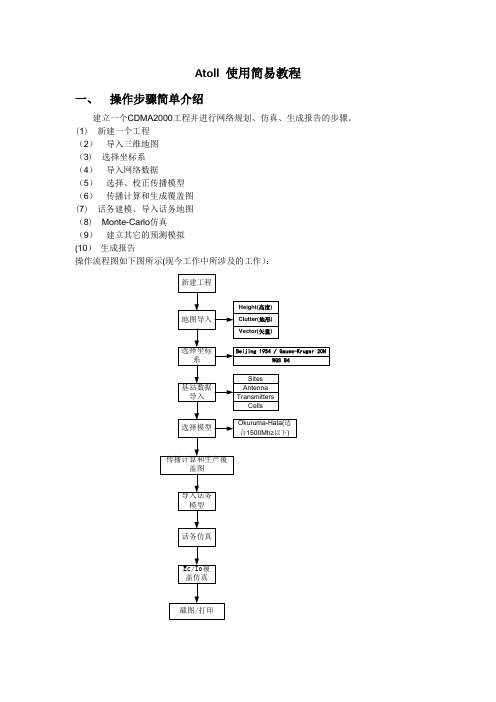

Atoll 使用简易教程一、操作步骤简单介绍建立一个CDMA2000工程并进行网络规划、仿真、生成报告的步骤。
(1) 新建一个工程(2)导入三维地图(3) 选择坐标系(4)导入网络数据(5)选择、校正传播模型(6)传播计算和生成覆盖图(7) 话务建模、导入话务地图(8) Monte-Carlo仿真(9)建立其它的预测模拟(10)生成报告操作流程图如下图所示(现今工作中所涉及的工作):二、新建工程打开Atoll程序后,在下图所示的界面中点击按钮,或选择菜单File->New。
在弹出的Project Templates对话框中,选择CDMA2000 1xRTT 1xEV—DO,如下图所示。
Atoll打开一个空白的CDMA2000模版工程.模版工程中已经包含了缺省提供的天线数据库。
Atoll的主要窗口有浏览窗口Explorer和地图窗口,如下图所示。
三、地图导入选择菜单File->Import,如下图所示:在弹出的“打开”对话框中,选择存放地图数据的文件夹.一般需要导入Atoll中的地图数据包括:heights(海拔高度地图)、clutter(地物分类地图)和vector(矢量地图).导入次序不限,本文档按heights->clutter->vectors的顺序导入。
选择地图的精度要和仿真精度一致。
3.1 导入heights地图1)在“打开”对话框中,选择电脑硬盘中存储的三维地图heights文件夹(我们使用“衢州嘉兴杭州余杭萧山三维数字地图”文件夹),下面所有案例都是以嘉兴为例.选择index文件,按“打开"按钮,如下图所示。
2)在弹出的Data type对话框中选择Altitude。
按“OK”按钮,如下图所示。
3)地图导入后如下图所示。
Heights地图会被自动存放在Atoll界面左边的Explorer->Data标签里面的Digital Terrain Model文件夹下。
Atoll软件的简单使用方法介绍目录Atoll软件的简单使用方法介绍 (3)前言 (3)一、Forsk 和Atoll简介 (3)1.1 关于Forsk (3)1.2 关于Atoll (3)1.3 Atoll软件主要特点 (4)1.4 其他主流规划软件 (4)二、有关TD-SCDMA无线网络规划 (4)2.1 无线网络规划总体要求 (4)2.2 TD-SCDMA规划总流程 (4)2.3 无线参数规划的内容 (5)三、Atoll软件的安装 (5)3.1 安装文件版本 (5)3.2 set up Atoll (5)3.3 复制license到安装文件夹 (10)四、Atoll软件的使用 (11)4.1 利用Atoll新建一个TD-SCDMA模板工程 (11)4.1.1打开U-Net程序 (11)4.1.2选择TD-SCDMA,即新建了TD工程模板。
(12)3)在“浏览窗口”中,有“Data”,“Geo”,“Modules”三栏信息。
(13)4.2选择合适的坐标系 (13)4.2.1 选择Astoll菜单Toll->Options,如下图所示。
(14)4.2.2 打开的“Options”对话框 (14)4.2.3 单击Projection行右边的按钮 (14)4.2.4 单击display行右边的按钮 (15)4.2.5 选择显示的坐标系统格式 (16)4.3导入三维地图 (17)4.4导入网络参数 (18)4.4.1导入Sits表 (18)4.4.2导入Transmitters表 (21)4.4.2导入cell表 (25)4.5简单使用Atoll (26)4.5.1 菜单栏中一些常用工具 (26)4.5.2 使用Atoll规划新建站邻区 (27)4.5.3 使用Atoll规划新建站频点 (29)4.5.4 使用Atoll规划新建站扰码 (31)五、规划原则总结 (31)5.1频点原则 (31)5.2邻区原则 (32)5.3扰码原则 (33)Atoll软件的简单使用方法介绍前言由于本人工作的需要,接触到了TD-SCDMA规划的一些工,在工作中接触到了两个规划软件Atoll软件(Forsk公司)和U-net软件(华为公司)。
Atoll 2.5.0到3.2.0的新功能列表通用功能+GSM1通用功能•新增了专用于3GPP无线接入技术(GSM/UMTS/LTE)的工程模板。
通过这个新的工程模板,用户可以在同一个Atoll工程和后台数据库中同时进行GSM、UMTS、LTE网络的设计、规划和优化。
•在Atoll文件属性中保存了其模拟的无线技术,以及上一次保存ATL文件时的Atoll版本和build 号。
ATL文件属性可通过Windows浏览器查看。
•Atoll工程文件的大小可超过2GB。
•从3.1.0版本开始,Atoll不再支持Windows 2000。
•Atoll 从3.1.2版本开始发布32位和64位版本,包括32位和64位组件:Atoll 核心、技术模块、AFP、ACP、传播模型等。
因此,Forsk为客户提供了尽可能适合他们的需求和系统配置的不同版本的Atoll,32位和64位版本。
Atoll的32位版本在性能上与64位版本是一致的,只是受32位系统的限制。
安装•在安装Atoll时,除了单机狗的驱动程序和分布式计算服务器外,用户还可以安装以下组件:•多用户管理平台:Atoll Management Console•插件:Best Signal Export 和 Export to Google Earth操作环境•用户界面•从3.1.0版本开始使用了全新的用户界面。
新的用户界面在考虑无线规划过程的同时最好地适应了现代人体工程学设计。
Atoll 新用户界面的灵活性设计把用户的需求放在了第一位。
用户可以重新排列Atoll的窗口和工具,以及选择性的显示工具条,以最好地配合当前处理的工程任务。
Atoll 3.1.0 还提供了全屏模式,用户可以把其他窗口隐藏,只显示地图窗口和正在使用的工具条。
Atoll 3.1.0为用户提供了:•全新的、现代化的设计•标签式窗口,便于在多个工程中或一个工程的多个表格中操作•自定义的操作环境•全屏模式,用户可以最大化地图窗口•重新设计的浏览窗口。
基于ATOLL无线网规仿真软件的铁路枢纽 GSM-R无线网络规划方案验证发布时间:2021-06-08T14:16:31.197Z 来源:《基层建设》2021年第4期作者:蒋桃[导读] 摘要:铁路枢纽GSM-R系统是枢纽内各种移动业务的承载平台。
中铁二院通号院四川成都摘要:铁路枢纽GSM-R系统是枢纽内各种移动业务的承载平台。
对枢纽内GSM-R无线网络进行整体规划,可以有效的整合枢纽内GSM-R系统资源并提高其通信质量。
软件仿真作为现代化无线通信网络规划手段,能够对无线网络性能进行较好的模拟。
本文以重庆铁路枢纽东环线接轨渝贵铁路珞璜南站这一交叉并线区段为例,利用ATOLL无线网规仿真软件对该区段GSM-R无线网络规划方案进行验证,并利用仿真结果指导完成规划方案的优化。
关键词:ATOLL无线网规仿真软件;铁路枢纽;GSM-R系统;铁路枢纽GSM-R系统是枢纽内各种移动业务的承载平台,按照铁路总公司中长期发展规划,以及枢纽总图规划的基本框架,紧密结合铁路运输生产的实际需要,对枢纽内GSM-R无线网络进行整体规划,可以有效的整合枢纽内GSM-R系统资源并提高其通信质量,为铁路移动业务提供高效可靠的移动通信平台。
软件仿真作为现代化无线通信网络规划手段,能够对无线网络性能进行较好的模拟。
利用仿真软件对铁路枢纽GSM-R无线网络规划方案进行验证,能够大大的提高规划方案的可靠性以及提高规划方案优化工作的效率。
一、铁路枢纽GSM-R无线网络规划1、规划目的(1)指导枢纽内新建铁路GSM-R系统和既有线改造GSM-R系统工程的实施,预留发展条件。
(2)通过对枢纽内GSM-R无线网络基站控制器(BSC)设置、基站(小区)布局、邻区关系、短号码编号的规划,实现各线路之间无线网络的合理衔接,优化通信基站设施资源配置,减少工程废弃和相互影响。
(3)合理配置枢纽内GSM-R无线网络频率,消除各线路无线网络之间的频率干扰,实现GSM-R无线网络资源共享,保障GSM-R系统服务质量。

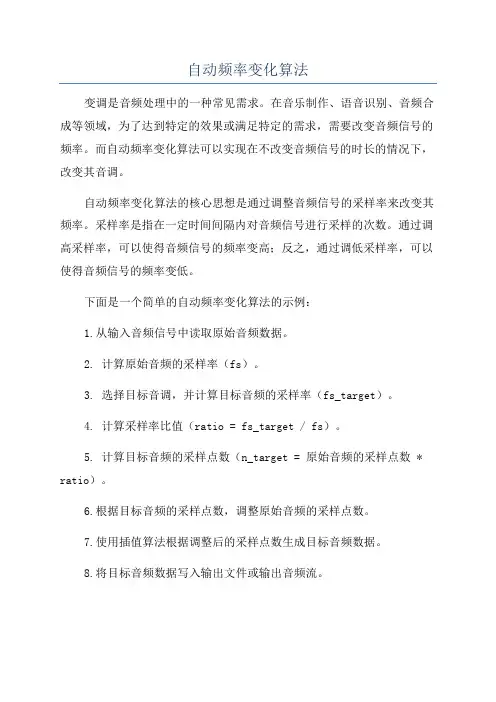

自动频率变化算法变调是音频处理中的一种常见需求。
在音乐制作、语音识别、音频合成等领域,为了达到特定的效果或满足特定的需求,需要改变音频信号的频率。
而自动频率变化算法可以实现在不改变音频信号的时长的情况下,改变其音调。
自动频率变化算法的核心思想是通过调整音频信号的采样率来改变其频率。
采样率是指在一定时间间隔内对音频信号进行采样的次数。
通过调高采样率,可以使得音频信号的频率变高;反之,通过调低采样率,可以使得音频信号的频率变低。
下面是一个简单的自动频率变化算法的示例:1.从输入音频信号中读取原始音频数据。
2. 计算原始音频的采样率(fs)。
3. 选择目标音调,并计算目标音频的采样率(fs_target)。
4. 计算采样率比值(ratio = fs_target / fs)。
5. 计算目标音频的采样点数(n_target = 原始音频的采样点数 * ratio)。
6.根据目标音频的采样点数,调整原始音频的采样点数。
7.使用插值算法根据调整后的采样点数生成目标音频数据。
8.将目标音频数据写入输出文件或输出音频流。
上述算法的实现中,需要使用插值算法来根据调整后的采样点数生成目标音频数据。
常用的插值算法有最近邻插值、线性插值和多项式插值等。
插值算法的选择将直接影响音频质量的好坏。
此外,自动频率变化算法中还可以添加一些参数来控制音频质量和效果,如窗口函数、重叠和混叠等。
总之,自动频率变化算法可以通过调整音频信号的采样率来改变其频率,以实现音频信号的变调。
在实际应用中,需要根据具体需求选择合适的插值算法和参数,以获得良好的音频效果。
自动频点规划算法简述1. 问题简述:蜂窝移动通信系统在组网时,频点规划是一个难题。
规划频点时需要综合考虑外部干扰及小区间干扰,一般地,既需要使得网络总容量最大,还要考虑公平性,保证不要出现盲区。
这也使得频点规划是一个非常巨大复杂的工程。
包括前期的扫频,后期的处理,都要付出很多人力物力。
为了减少人力物力的消耗,考虑设计一种方案,将频点规划自动化。
2. 优化目标与代价函数:为了提高系统总容量,需要合理的规划频点,减少干扰。
由香农定理,我们定义代价函数如下: Cost function1:m ax log j jj S I ⎛⎫⎪ ⎪⎝⎭∑假设信号能量相同,那么上述代价函数1可以转化代价函数2: Cost function2:()m in log j jI ∑上面代价函数中,干扰可以分成外部干扰与网络内干扰两项,假设网络共有N 个基站,M 个频点,对于第j 个基站,其干扰表示为外部干扰与内部干扰之和,亦即,int,,int,Nj ext j j ext j ij i jI I I I I ≠=+=+∑那么代价函数2可以改写为代价函数3:Cost function3:,int,min log ext j ij j i jI I ≠⎛⎫+⎪⎝⎭∑∑3. 干扰测量方案:由上文所述,自动频点规划的优化通过最小化干扰来。
在与东大陈明教授的交流中,陈教授描述了他们为华为开发的自动频点规划软件。
华为提供了两张干扰矩阵,同频干扰矩阵和邻频干扰矩阵,再结合小区数目、每小区需要频点数、总可用频点,软件就可以算出最优的结果。
虽然该软件是针对GSM 系统开发,但是应用到我司系统上也是可以的。
因此,问题的关键在于获取干扰矩阵。
我司系统为TDD 系统,基站间通过GSP 同步,因此系统内的干扰集中在两处,基站侧上行接收干扰与终端侧下行接收干扰。
因为TDD 系统的信道对称性,这两种干扰可以认为是一致的,只需要测量其中一种即可,因为终端侧可以打印场强,可以通过终端侧测量场强计算得到系统内干扰。
自动控制原理带宽频率嘿,你有没有想过在自动控制原理这个神奇的领域里,有一个特别重要的概念叫带宽频率呢?我呀,就像个探索宝藏的冒险家,在这个知识的海洋里发现了它的独特魅力,今天就迫不及待地想和你分享。
我有个朋友叫小李,他是个电子设备迷。
有一次,我们在讨论他新买的一款超高级音响。
他对这个音响的音质赞不绝口,说高音清脆,低音雄厚,就像置身于音乐会现场一样。
我就好奇了,到底是什么东西在背后影响着音响能有这么棒的表现呢?这就和自动控制原理中的带宽频率有关系啦。
那带宽频率到底是什么呢?简单来说,在自动控制系统里,带宽频率就像是一个系统的活动范围或者能力边界。
想象一下,一个运动员能在多大的场地里自由奔跑、发挥自己的实力,这个场地的大小就有点像带宽频率。
如果把自动控制系统比作一个复杂的机器,那带宽频率就是这个机器能够有效工作的频率范围。
比如说,在一个通信系统中,信号就像一群奔跑的小信使。
带宽频率决定了这些小信使能够顺畅奔跑的“道路宽度”。
如果带宽频率比较窄,就好比是一条狭窄的小路,那只能允许少数信号通过,而且可能还会挤来挤去,造成信号的混乱和丢失。
这就像我们在狭窄的过道里,人多的时候就容易碰撞,走得也慢。
可要是带宽频率比较宽呢,那就像是一条宽阔的大马路,信号就可以大摇大摆地通过,而且数量还很多,通信的质量就会非常好。
我记得我还和我的老师讨论过这个问题呢。
老师说,在控制系统中,带宽频率和系统的响应速度也有着千丝万缕的联系。
他给我举了个例子,就像一辆汽车。
如果汽车的发动机性能好,就可以在很宽的速度范围内灵活加速和减速,这就类似于一个具有较大带宽频率的控制系统,它能够快速地对输入信号做出反应。
而如果汽车发动机很老旧,只能在一个很小的速度范围内工作,那这个系统的带宽频率就小,反应就会很迟钝。
再看看我们周围的很多设备。
像我们的手机,现在的手机功能可强大了,能处理各种各样的信号,这背后就是因为它的带宽频率比较宽。
要是手机的带宽频率很窄,那可能我们就只能打电话,发个短信,像看视频、玩游戏这些需要大量信号传输的功能就根本实现不了。
龙源期刊网
基于实测数据自动频率规划系统的研究与应用
作者:李宗恒刘蕴
来源:《移动通信》2012年第08期
1 概述
频率规划是GSM网络优化的难点所在。
随着用户的快速增长、运营商的网络规模不断扩大以及频点资源越来越紧张,如何最大限度地提高频点资源的利用率,同时又使干扰降低到合理的水平,是频率规划需要解决的问题。
频率规划是一个不断地尝试各种可能的频率排列方案以得到一个较好方案的过程。
实际网络结构十分复杂,使用人力排列频率工作量大、周期长,而利用计算机机排的功能可以大大提高频率规划的效率。
自动频率规划是根据代价函数,通过不断的迭代运算搜索所有可能的频率方案,最终寻找到一种最满意的解决方案。
机排中最关键的步骤是生成干扰表,也就是体现小区对间制约关系的矩阵表,一般网络规划软件的干扰表生成是利用覆盖模拟预测作为原始数据输入,因此也存在非常大的不准确性。
频率优化需求说明书频率干扰1.1默认输出界面有3个子功能:自动频率优化手动频率规划默认界面可参考如下界面:➢默认输出界面说明:⏹全网TOPN(N默认为10,可以修改)干扰值最大的小区的最大干扰频点以及建议修改频点输出。
如左上角表格。
◆左上角表格式如下【默认按干扰度最大的小区排在前列】◆表解释⏹小区to小区的邻区干扰概率,干扰频点以及建议修改的频点,表格如右上角,字段如下表,且表格与左上角的表格联动。
当点击某一个小区时,显示该小区to邻区的频率干扰的相关指标以及建议频点。
◆右上角表格格式如下:字段说明:建议更换的频点更换频点后的小区干扰度,详细算法在本文档的【1.3.3频率干扰度】中阐述,进行计算的时候要进行迭代,即对于同一小区,对于第二个小区的频点要基于第一个频点修改后的结果进行计算图表1:【小区在频率范围内的频率干扰度】,与左上角表格联动,当选择某一行时,将该小区现有的频点均显示出红色(高亮显示出来),然后将范围内的所有频点依次计算其干扰概率。
类似于2.0BS版本的自动频率优化。
图表2:【频率复用度】,显示网络各个频率的复用次数,分BCCH频点和TCH频点(用不同的颜色进行标注,默认:红色代表BCCH频点,蓝色代表TCH频点)。
1.2G IS呈现输出界面手动频率规划手动频率规划,用户可手动输入需要修改的频点,然后软件根据新修改的频点计算出频率干扰度,并在图形中定位该小区(居中放大),且渲染出全网的同邻频的频点和小区。
表头字段呈现:14107 16200 绿洲云顶宏站0.24 46,12,22,35,52246 BCCH 0.23 750.120.0114107 16955 绿洲银郡新楼微蜂窝0.24 44,12,22,35,52335 TCH 0.23 760.120.0214107 16921 体育场微蜂窝0.24 45,24,22,37,52422 TCH 0.23 770.120.08字段说明:小区LAC小区CI小区CI名称小区基础数据表中的类型算法在本文档中的【1.3.1】中阐述小区的所有频点(包括BCCH 频点,TCH 频点),T_ABIS_SYS_FREQ 需要修改的频点(界面上手动输入的频点) TCH/BCCH需要修改的频点的频率干扰度,详细算法在【1.3.3频率干扰度】进行阐述人工建议修改的频点更换频点后的小区干扰度,详细算法在本文档中的【1.3.1】中阐述更改后的频点干扰度,详细算法在【1.3.3频率干扰度】进行阐述扩容频点自动规划输入:手动输入小区CI 或者小区名(默认最多可以输入3个(默认设置,可调整),按顺序输入,且模糊查询),输入每个小区需要扩容的载频数; 输出:建议的频点,建议频点的频率干扰度,小区干扰度。
Atoll频率规划Atoll提供手动输入频率规划方案,只需要在导入Transmitter表的时候,在Channel列中按频点号,空格,频点号的方式输入即可。
而Atoll也提供自动频率规划功能,但是需要用户拥有AFP模块的licence。
此外,在2.7.1中,还提供了基于AFP的半自动频率规划,以便于用户对个别频率进行调整优化。
运行自动频率规划之前需要首先完成前面的操作步骤,在Atoll中得到干扰矩阵,容量计算结果和邻小区分配情况是进行自动频率规划的基本条件。
Atoll在进行AFP的时候,所使用的干扰矩阵可以是来自Atoll根据传播模型和数字地图计算得到的,也可以是用户输入的来自OMC或者DT的。
如果同时有多个不同来源的干扰矩阵,Atoll可以首先对不同的干扰矩阵进行智能合并,并且在AFP中使用合并出来的干扰矩阵。
AFP最终的目的是使Cost最小,如果能够使Cost为0。
AFP会自动停止。
1自动频率规划模型设置在Explorer/ Modules标签AFP Modules文件夹,鼠标右键点击Atoll AFP Module->Properties可以展开对AFP Module的设置。
下面对AFP Module的重要参数进行设置和介绍。
1.1 Cost设置点击Cost 页,该页用于设置AFP中考虑的Cost参数。
由于AFP过程中考虑的是由各种原因导致某个频率分配方案将产生的话务量损失,所以Cost参数就是提供给用户如何考虑不同因素影响。
1.2 Sparations Weights设置点击Separations Weights页。
该页用于设置当某个AFP方案违反频率隔离条件时候,如何进行权重考虑。
1.3 Interference Matrixes设置在Interference Matrixes中用户可以选择不同来源的干扰矩阵合并的计算权重。
1.4 HSN设置在HSN页中设置HSN的分配策略。
1.5 MAL设置MAL页用于网络中使用综合跳频的情况下,进行MAL的规划策略。
1.6 Execution设置Execution页用于设置TCT时间设置对AFP过程的影响,以及在AFP完成后,对结果提交的要求。
1.7 Spacing设置Spacing页设置Pattern的比例,用于按一定的角度对不同扇区划分其所属的频率分组。
此外还定义BSIC,MAIO和频点的分配策略。
1.8 Advanced设置在Advanced页中,显示的是MAL的长度对干扰分集增益和频率分集增益的有效权重。
另外还提供选择用于设置DTX的影响。
另外还可以对邻频干扰的影响设置其在AFP中的强度。
而AFP内部进行参数调整以适应某个网络的“经验”可以设置保存以便用于将来快速开启同一网络的新的AFP计算。
2 运行自动频率规划自动频率规划是基于用户资源情况进行的,所以在运行前需要对资源参数进行设置。
(请参阅3.4.4 网络参数设置)此外运行AFP的条件还需要用户已经计算干扰矩阵并且矩阵可用;用紧计算过小区容量并且TRX需求数据已经提交到Subcell表中。
网络是否已经进行了邻小区规划会对自动频率规划产生一定的影响。
建议在自动频率规划前进行邻小区分配。
工程流程图请见前文3 操作步骤中的图表,下面为完成AFP的步骤流程图(注:本流程图只以完成AFP为目的):1、右键选择Explorer/Data中Transmittesr,在Frequency plan选择Automatic Allocation:2、在AFP selection中选择AFP module。
并且确定需要进行分配的资源项目。
AFP还提供了AFP Rank用于显示某个subcell中频率受干扰的等级。
设置完成后点击Next继续。
注:如果用户进行AFP的网络没有使用跳频模式,请不要选择MAL、MAIO和HSN 选项。
在无跳频的网络AFP中选择跳频参数分配,可能会导致AFP不能继续运行。
3、在Separations中设置各种不同subcell类型组合的频点间隔。
此处设置于3.9.1.2 Sparations Weights设置相对应。
一旦AFP中出现违反的频点分配,将会对应使用违反权重带来的成本。
设置完成后点击Next继续。
1、在Global Parameters中设置冻结TRX的参数。
TRX一旦被冻结,将不参与频率的分配。
但是已分配了频率但是被冻结的TRX的影响依然会被考虑。
在本页中还将设置话务负载和不连续发射的影响。
设置完成后点击Validate继续。
2、在运行AFP前还需要设置目标计算时间Target Computation Time。
由于AFP将会按照用户预计的时间进行网络参数校正计算和频率分配。
所以如果用户希望得到更好的分配结果,所设置的目标计算时间需要较长。
Generator Intialsation是计算的运算模式。
0为随机模式。
如果选择其他数字,在相同的参数设置和相同的计算时间内,同样的Generator Intialsation会得到相同的分配结果。
点击Run进行AFP计算。
7、在计算界面中可用看到AFP得出的初始成本以及最优方案的成本值。
用户可用点击Pause/Stop停止AFP。
8、频率规划的结果可用通过Commit提交到TRX表中。
提交频率后,TRX表会对应每个TRX显示其频率。
3 半自动频率规划2.7.1中提供了一个利用AFP模块进行针对个别扇区(载波)的频率分配计算调整 Atoll的功能。
用户可以通过右键点击Transmitter文件夹,在Freqency Plan中选择Interactive Allocation 打开:也可以在菜单中选择View中的Interactive Allocation打开:打开的Interactive Allocation工具分为Allocation and Channel Analysis和Interference Matrix Analysis两个TAB,Allocation and Channel Analysis界面如下:用户可以通过右边的AFP module选择需要进行频点Cost计算的模型。
并且通过Parameters来进行相关参数设置(参数与前面介绍的AFP参数是一致的)。
3.1干扰矩阵分析通过Interactive Allocation工具中的Interference Matrix Analysis工具可以计算并且在地图上显示针对某个具体扇区的某个Subcell的IM情况。
用户只需要选择指定的Transmitter 和TRX,然后点击计算,可以得到以下的结果显示并且用于对干扰情况的分析:通过在Satus中选择干扰和被干扰,在Frequency Reuse中选择同频或邻频,在Filtering 中选择强干扰,所有干扰或者邻小区干扰,用户可以实时在地图上和最右边的文本显示框中得到不同的干扰情况组合的具体情况。
3.2频点分配和分析同样用户如果需要针对某个扇区按照AFP模型进行计算并且要求得到多个不同的频点进行选择,可以选择Allocation and Channel Ananlysis页进行。
操作如同对干扰矩阵的分析,只需要选择指定的Transmitter和TRX,点击RUN,可以得到以下的结果显示:通过计算,Atoll能够提供对现有频点(如果之前已经分配了频点)的Cost计算结果,并且提供若干个候选频点以及相应的Cost结果。
另外用户还可以查看不同的候选频点对于不同的Cost因素的成因,并且实时在地图上和最右边的窗口中显示。
考虑到用户未必想应用原有的频点,或者选择候选频点中的某一个,Atoll提供了两个按钮给用户操作。
用户只需要点击Delete就可以删除原有的频点。
也可以点击Replace直接将候选频点替换到当前TRX中。
频点更改后相应的Cost会随之发生变化。
4频率规划方案分析4.1 频率分配方案AuditAtoll可以提供对用户输入或AFP生成的频率分配方案进行分析的功能。
包括有根据用户定义的条件,对频点、MAIO、MAL、HSN和BSIC是否违反定义的条件进行自动统计。
4.2 频点分布图一般来说,频率分配方案对各个频点使用应该是相对平衡的。
Atoll提供对频率分配分布的现实功能。
用户可以用图形化的方式查看频率分配方案的分布,得知哪些频点使用频率较高,哪些频点使用频率较低。
4.3 Seach Tool功能Atoll为用户提供了对频点和BSIC搜索显示的工具,以便于用户进行频点和BSIC的人工检查和调整。
1、点击菜单栏View,选择Seach Tool2、 Atoll会弹出一个对话框。
在Channel标签中输入需要进行检查的频点号,点击Find,地图上会按照图例以transmitter为单位,用不同的颜色显示该频点和邻近频点的分布情况。
如果不需要查看邻频,选中Co-Channel Only可不显示邻频的情况。
3、在Channel/BSIC/HSN/MAIO标签中输入需要检查的BSIC号,点击Find,地图上会按照图例以transmitter为单位,用不同的颜色显示该BSCI号的分布情况。
当然用户也可以对频点,BSIC,HSN和MAIO进行任意组合查询。
扇区颜色显示,否则会影响之后的预测计算出图的颜色显示。
