常用工具、量具使用方法ppt课件

格式：ppt
大小：5.22 MB
文档页数：62

下载文档原格式

量具的使用方法培训ppt课件

使用游标卡尺测量零件尺寸时，必须注意下列几点：
图2-6 测量外尺寸时正确与错误的位置
使用游标卡尺测量零件尺寸时，必须注意下列几点：
测量沟槽时，应当用量爪的平面测量刃进行测量，尽量避免用端部测量刃和刀口形量爪去测量外尺寸。而对于圆弧形沟槽尺寸，则应当用刃口形量爪进行测量，不应当用平面形测量刃进行测量，如2-7所示。
图2-3 游标卡尺的结构型式之三
2 游标卡尺主要由下列几部分组成
(1)具有固定量爪的尺身，如图2-2中的1。尺身上有类似钢尺一样的主尺刻度，如图2―2中的6。主尺上的刻线间距为 1mm。主尺的长度决定于游标卡尺的测量范围。
(2)具有活动量爪的尺框，如图2-2中的3。尺框上有游标，如图2―2中的8，游标卡尺的游标读数值可制成为0.1；0.05 和0.02mm的三种。游标读数值，就是指使用这种游标卡尺测量零件尺寸时，卡尺上能够读出的最小数值。
1 游标读数值为0.1mm的游标卡尺
图2-4 游标读数原理
1 游标读数值为0.1mm的游标卡尺
另有1种读数值为0.1mm的游标卡尺，图2-5(a) 所示，是将游标上的10格对准主尺的19mm，则游标每格=19mm÷10=1.9mm，使主尺2格与游标1格相差=2-1,9=0.1mm。这种增大游标间距的方法，其读数原理并未改变，但使游标线条清晰，更容易看准读数。
0.05；0.10
0～300
0.02；0.05；0.10
600～1500
0.05；0.10
0～500
0.05；0.10
800～2000
0.10
二游标卡尺的读数原理和读数方法
游标卡尺的读数机构，是由主尺和游标(如图2―2 中的6和8)两部分组成。当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”，见图 2―2。当尺框向右移动到某一位置时，固定量爪与活动量爪之间的距离，就是零件的测量尺寸，见图2―1。此时零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm小的小数部分，可借助游标读数机构来读出，现把三种游标卡尺的读数原理和读数方法介绍如下。

钳工基本操作培训PPT课件全

常用的涂料有石灰水，适用于铸、锻件的毛坯表面；蓝油，适用于已加工的表面。
2．选择划线基准划线时选择一个或几个平面（或线）作为划线的根据，划其余的尺寸线都从这些线或面开始，这样的线或面就是划线基准。选定划线基准应尽量与图纸上的设计基准一致。
钳工基本操作
3．划线（1）平行线的划法 1）用靠边角尺推平行线。将角尺紧靠工件基准边，并沿基准边移动，用钢尺度量尺寸后，沿角尺划出。 2）用作图法划平行线。按已知平行线的距离为半径，用划规划两圆弧，作两圆弧的切线即得。
钳工基本操作
课题二划线与冲眼
1. 掌握常用划线工具的使用方法。 2. 能熟练地对简单工件进行划线和冲眼操作。
钳工基本操作
一、划线工具及使用方法
1．划线平台
铸铁制成，工件表面经过精刨或刮削加工。划线平台要放置平稳，并处于水平位置。在使用过程中应保持清洁，防止铁屑、灰砂等划伤台面，也不得在台面上作敲击性工作。然后应擦拭干净，并涂上机油防锈。
钳工基本操作
2．游标卡尺的使用
测量时，应将两量爪张开到略大于被测尺寸，将固定量爪的测量面帖靠着工件。然后轻轻用力移动副尺，使活动量爪的测量面也靠紧工件，并使卡尺测量面的连线垂直于被测量面。最后把制动螺钉拧紧，并读出所测数值。
钳工基本操作
3．游标卡尺测量值的读数
（1）读整数副尺零线左边主尺的第一条刻线是整数的毫米值，图中为28mm。（2）读小数在副尺上找出哪一条刻线与主尺刻线对齐，在对齐处从副尺上读出毫米的小数值，图中为0.86mm。（3）将上述两数值相加，即为游标卡尺测量尺寸，即工件尺寸为 28.86mm。
钳工基本操作
三、划规
划规用来划圆和圆弧、等分线段、等分角度及量取尺寸等。

游标卡尺和千分尺的使用方法讲义PPT课件(15张)

5.负责对重点、危险部位和过程的监控，落实监控人员，组织对监控人员素质和技能的培训及上岗前的并向项目副经理反馈整改情况。发生工伤事故，应立即采取措施，协同安全部门开展事故的应急救援，并保护现场，迅速报告。
2.负责检查督促每项工作的开展和接口的落实，有权拒绝不符合安全操作的施工任务，除及时制止外，有责任向项目经理汇报；
3.参与对分包方评价，制订与分包的安全、治安、消防和环境卫生等协议书，并对分包合同、协议的履行实施全过程控制，并做好记录；
4.对安全部门或上级提出的事故隐患整改要求，按照纠正和预防措施要求，落实人员实施整改；
读数方法
测量时，当小砧和测微螺杆并拢时，可动刻度的零点若恰好与固定刻度的零点重合，旋出测微螺杆，并使小砧和测微螺杆的面正好接触待测长度的两端，那么测微螺杆向右移动的距离就是所测的长度。
这个距离的整毫米数由固定刻度上读出，小数部分则由可动刻度读出。
1.认真执行安全技术措施及安全操作规程，负责对施工班组人员及分包方人员进行有针对性的安全技术交底，履行签字手续，并对规程、措施及交底执行情况经常检查，随时纠正违章作业；
7.施工中确因作业需要拆除各类防护设施的，应由作业班组向项目副经理提出申报，经采取有效的安全补救措施后方能拆除；作业完毕后，项目副经理应督促有关人员及时做好复原工作，经重新验收后方可使用。
8.当土建结构施工完成后转入装饰或安装施工时，必须对临边、洞口、管弄井和电梯井等安全防护设施重新进行验收，确认合格后，方能投入使用。如装饰或安装作业交付其它施工单位时，双方应履行交接手续，做到职责明确。

常用量具使用(培训课件ppt)

外径千分尺
千分尺测量方法：
• 使用螺旋测微器测量物体长度时，要先将测微螺杆 A
退开，将待测物体放在 E,A 的两个测量面之间。螺旋测微器的尾端有棘轮旋柄 K ，转动 K 可使测杆移动，当测杆与被测物（或砧台 E ）相接后的压力达到某一数值时，
棘轮将滑动并产生喀、喀的响声，活动套管不再转动，测杆也停止前进，此时即可读数。
外径千分尺
外径千分尺原理
3、外径百分尺的工作原理就是应用螺旋读数机构，它包括一对精密的螺纹—测微螺杆与螺纹轴套，和一对读数套筒—固定套筒与微分筒，两测砧面之间的距离，就是零件的测量尺寸。
外径千分尺
外径千分尺原理
4、当测微螺杆在螺纹轴套中旋转时，由于螺旋线的作用，测量螺杆就有轴向移动，使两测砧面之间的距离发生变化。如测微螺杆按顺时针的方向旋转一周，两测砧面之间的距离就缩小一个螺距。微分筒的圆周上刻有50个等分线，当微分筒转一周时，测微螺杆就推进或后退0.5mm，微分筒转过它本身圆周刻度的一小格时，两测砧面之间转动的距离为： 0.5÷50=0.01(mm)。由此可知：百分尺上的螺旋读数机构，可以正确的读出0.01mm，也就是百分尺的读数值为0.01mm。
量具维护保养 6、发现量具有不正常现象时,如表面不平,有毛剌,有锈斑以及刻度不准,尺身弯曲变形,活动不灵活等等,使用者不能自行拆修,以免反而增大量具误差；
7、量具使用后,应及时擦干凈,除不锈钢量具或有保护镀层外,金属表面应涂上一层防锈油,放在专用的盒子里,保存在干燥的地方,以免生锈；
8、精密量具应实行定期检定.以免因量具的示值误差超差而造成产品质量事故；
常用测量工具使用
1毫米=10忽米=100丝米=100
培训目的 ❖ 了解常用测量器具的测量原理，并正

常见测量工具精度及使用方法讲解

大测量不准。 4、严禁直接通过拧活动套筒卡紧工件读数，这
样往往会压力过大，不仅测量不准，还会对精密螺纹造成损坏。
精选2021版课件
49
复习
卷尺、游标卡尺可否估读？不可使用游标卡尺时是否需要校正零位？是千分尺的微分筒每刻度表示多少毫米？0.01 数显卡尺和带表卡尺的使用注意事项？
精选2021版课件
（5）工具使用完毕需擦干净，检查零误差有否变化，再小心放入专用盒内，存放在干燥的地方。
（6）不要把卡尺放在磁性物体上，如发现卡尺带有磁性，应退磁后方可使用。
精选2021版课件
65
4、测量手法
精选2021版课件
66
4、测量手法
未卡工件
精选2021版课件67约摸估计精选2021版课件
68
5、测量的准确定位
34
数显卡尺结构
刀口形上量爪
原点设定开关
固定螺
单位
钉
转换
液晶显示屏
尺身
电源开关
刀口形下量爪
电池盖
归“0” 开关
微调螺钉
刻度标识表
精选2021版课件
深度尺
35
数显卡尺归零
使用前用干净光滑的白纸清洗，清洗完后看卡尺是否归“0”
如不归“0”，则按归“0”键归零
精选2021版课件
36
精选2021版课件
12
2、卡尺
功能：一般可以测量外径、内径、深度
精选2021版课件
13
比较
项目
游标卡尺带表卡尺
数显卡尺
精确度和测量范围
0.1mm,0.05mm, 0.02mm
最大量程较大
0.02mm 最大量程较

量具的使用方法ppt课件

使用方法的误差
使用量具时，操作不当或读数不准确等因素可能导致误差。
环境因素的误差
温度、湿度、振动等环境因素可能对量具的测量结果产生影响。
减小误差的方法与技巧
选择合适的量具
根据测量需求和精度要求，选择合适的量具进行测量。
正确使用量具
按照量具的使用说明和操作规程，正确使用量具进行测量。
控制环境因素
在测量前对环境因素进行控制和调整，以减小其对测量结果的影响。
提高测量精度的方法
多次测量取平均值
01
通过多次测量并取平均值的方法，可以减小随机误差对测量结
果的影响。
采用更高级别的量具
02
使用更高级别、更精确的量具进行测量，可以提高测量精度。
对量具进行定期校准
03
定期对量具进行校准和检定，可以确保其准确性和稳定性，从
问题三
量具使用不便捷
解决方法
了解量具的使用方法和操作规程，熟练掌握使用技巧；同时，可以寻求专业人员的指导和帮助，提高使用效率。
THANKS
感谢观看
千分尺
千分尺的种类
外径千分尺、内径千分尺、深度千分尺等。
千分尺的结构
尺架、测微螺杆、锁紧装置、固定套筒、微分筒等。
千分尺的使用方法
使用前应先检查零位是否正确，测量时应使测微螺杆的测量面与被测表面接触，旋转微分筒进行微调，直到听到三声“咔、咔、咔”的响声后停止。读数时应先读固定套筒上的刻度，再读微分筒上的刻度，两者相加即为被测尺寸。
使用过程中的经验分享
选择合适的量具进行测量
考虑量具的测量范围和精度要求
根据测量对象选择合适的量具类型和规格
使用过程中的经验分享
01

量具的使用方法培训PPT课件

量具的使用方法培训PPT课件
目录
• 量具基础知识 • 量具使用前准备 • 量具正确使用方法 • 实际操作演示 • 维护与保养知识普及 • 总结回顾与考核评估
01 量具基础知识
量具定义及分类
定义
量具是用于测量物体尺寸、形状、角度等物理量的工具。
分类
根据测量原理和使用范围，量具可分为长度测量量具、角度测量量具、表面粗糙度测量量具等。
邀请几位学员代表上台分享自己的学习心得和体会，包括对学习内容的理解、实际操作中的感受以及遇到的问题和解决方法等。
互动交流
鼓励学员之间互相交流，分享各自在使用量具过程中的经验和技巧，促进彼此之间的学习和进步。
进行考核评估，确保掌握程度
书面测试
针对本次培训内容，设计一份书面测试试卷，包括选择题、判断题和简答题等题型，以检验学员对量具使用方法的掌握程度。
THANKS FOR WATCHING
感谢您的观看
根据测量要求的精度，选择相应精度等级的量具。
适用场合选择
考虑量具的使用环境，如温度、湿度等，选择适用的量具。
了解被测对象特性
材料性质了解
尺寸公差了解
了解被测对象的材料性质，如硬度、弹性等，以便选择合适的测量方法和量具。
了解被测对象的尺寸公差要求，以便选择合适的量具和确定测量精度。
形状特征了解
实操评估
组织学员进行量具使用的实操评估，要求学员在规定时间内完成一系列测量任务，观察其操作过程并评估其操作技能水平。
反馈与指导
根据考核结果，对学员进行针对性的反馈和指导，帮助其进一步巩固和提高量具使用技能。同时，针对普遍存在的问题和不足，进行集中讲解和示范操作，以确保所有学员都能熟练掌握量具的使用方法。

常用量具使用方法课件

卡尺在机械加工中的应用
卡尺是一种常用的长度测量工具，具有精度高、使用方便等特点。在机械加工中，卡尺被广泛应用于测量工件的外径、内径、长度、宽度等尺寸。使用卡尺时，应先检查卡尺的精度，确保测量结果的准确性。同时，要避免卡尺与工件发生碰撞或摩擦，以免损坏卡尺或工件。
总结词：卡尺是机械加工中常用的长度测量工具，能够快速准确地测量各种尺寸，使用时应注意检查精度和避免碰撞。
03
量具使用方法
卡尺使用方法
测量准备
测量步骤
读数方法
检查卡尺是否完好，清洁测量面，调整零位。
将卡尺夹持在待测物上，轻轻施加压力，确保测量面与被测面紧密接触。
读取卡尺上的刻度值，并记录下来。
注意事项
避免卡尺受到剧烈的冲击和振动，定期进行校
准。
千分尺使用方法
01
02
03
04
测量准备
检查千分尺是否完好，清洁测量面，调整零位。
使用方法
使用前应检查角度尺的零位是否准确，测量时，将被测角度放置在角度尺的基准面与测角面之间，调整角度至所需刻度，再读取读数。
工作原理
角度尺利用游标原理或分度盘原理，将被测角度值转化为指针或刻度的读数。
注意事项
使用前应清洁角度尺的测量面；测量时，应避免过大的测量力，以免损坏角度尺或造成测量误差。
总结词：千分尺是电子行业中常用的高精度测量工具，能够准确测量电子元器件的尺寸，使用时应注意保持测量面的清洁和避免碰撞。
百分表在汽车制造中的应用
百分表是一种常用的形位误差测量工具，具有精度高、灵敏度高等特点。在汽车制造中，百分表被广泛应用于检测零部件的平面度、直线度、同轴度等形位误差。使用百分表时，应先调整表的零位，确保测量结果的准确性。同时，要避免百分表与工件发生碰撞或摩擦，以免损坏百分表或工件。

化验室常用仪器设备和使用方法ppt课件

火灾袭来时要迅速疏散逃生ቤተ መጻሕፍቲ ባይዱ不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
1.3 电子天平操作方法
① 调水平调整地脚螺旋高度，使水平仪内空气泡位于圆环中央。无论哪一种的天平，在开始称量前，都必须使天平处于水平状态才可以进行称量，调整水平的方法基本相同。 ② 接通电源、预热（0.5h）。 ③ 按开关键（ON/OFF键），直至全屏自检。 ④ 校准按校正键（CAL键），天平将显示所需校正砝码质量（如100 g）。放上100g标准砝码，直至显示100.0g，校正完毕，取下标准砝码。
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去

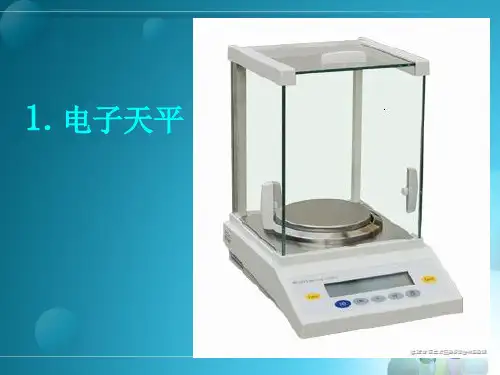

1.电子天平
火灾袭来时要迅速疏散逃生，不可蜂拥而出或留恋财物，要当机立断，披上浸湿的衣服或裹上湿毛毯、湿被褥勇敢地冲出去
1.1 电子天平称量原理及特点
电子天平是目前最新一代的天平，有顶部承载式（吊挂单盘）和底部承载式（上皿式）两种。它是根据电磁力补偿工作原理，使物体在重力场中实现力的平衡；或通过电磁力矩的调节，使物体在重力场中实现力矩的平衡，整个称量过程均由微处理器进行计算和调控。当称盘上加载后，即接通了补偿线圈的电流，计算器就开始计算冲击脉冲，达到平衡后，显示屏上即自动显示出载荷的质量值。
4. 称量物的温度必须与天平温度相同，有腐蚀性或者吸湿的物质必须放在密闭容器中称量； 5. 不得超载称量； 6. 读数时必须关好侧门； 7. 如发现天平工作不正常，及时报告教师或实验室工作人员，不要自行处理； 8. 称量完毕，天平复位后，应清洁框罩内外，盖上天平罩，并作使用纪录，长时间不使用时，应切断天平电源。

常用量具PPT课件

1、工作原理
通过测杆上齿条与齿轮的传动配合，将测杆的直线运动转换成指针的角度偏移，根据指针偏移的角度，从刻度盘上读取测量值。
• 测量后，可先用紧顶螺钉固定游标，再将卡尺轻轻退出，在亮处仔细读数。
• 为保证量具的精度，小心使用维护，不得作划线、敲击等用途。
• 为了得到正确的测量结果，对比较长的被测件要多量几个位置或在同一截面上多测几个方向。
.
8
a)
c)
e)
b)
d)
a)、c) 、e)：错误的测量状态 b)、d) 、f)：正确的测量状态
（2）读数方法。首先，读出固定套管上露出刻线的整毫米及半毫米数。然后，看微分筒哪一刻线与固定套管的基准线对齐，读出不足半毫米的小数部分。最后，将两次读数相加，即为工件的测量尺寸。
千分尺刻度的读法
.
18
读数实例
例1：读数为：5+0.5+0.235=5.735mm
例2：读数为： 8+0.5+0.061=8.561mm
• 读数时最好不要取下千分尺，如需取下，要进行锁紧后，再轻轻取下，防止尺寸变动。
• 不能用千分尺测量毛坯或转动的工件。
• 如果要长时间保管时，必须用清洁布或纱布来擦净成为腐蚀源的切削油，汗，灰尘等后，涂敷低粘度的高级矿物油或防锈剂。
.
28
三、万能角度尺
•适用于机械加工中的内、外角度测量 •可测 0°-320°外角 •及 40°-130°内角
主要内容
• 机械加工中的长度单位 • 万能量具 • 标准量具 • 专用量具 • 量具的维护和保养
.
1
机械加工中的长度单位
1毫米=100丝=1000微米 1丝=0.01毫米=0.00001米

航空维修工作中常用工具和量具ppt课件

普通螺刀
螺刀杆固定在手柄内，有一字和十字两种。螺刀杆从1 1/2英寸到12英寸不等，对于某些有特殊功能的螺刀，螺刀杆可能会有20英寸或更长。选择使用螺刀时，除了考虑螺刀头型和螺刀杆长度之外，还有一个重要的参数，就是螺刀杆的直径，它用号数表示，一般情况， 1号螺刀杆径为3/16英寸，2号螺刀杆径为1/4英寸，3号螺刀杆径为 5/16英寸，最常用的是2号螺刀，电气设备和仪表一般用1号或更小号的螺刀。
厂房设施
器材
工具和量具保养和管理的重要性
能够确保维修质量提高工作效率保证飞行安全和人员安全
实际工作中保养和管理的具体要求
作标记，立清单，分别保管；勤清点，不乱放，严防丢失；不乱用，不抛掷，防止损坏；常擦拭，防锈蚀，定期检查。
作标记，立清单，分别保管
所有的工具/量具都要作上明显的标记，以免与其他机组或专业组的工具/量具相混。
锯(Saw)
锯按用途主要分为木锯和金属锯两类。在飞机维修工作中常用的是金属锯，亦称钢锯。此类锯多为手工锯，由锯弓和锯条两部分组成，锯弓用来张紧锯条，通过拧转螺帽可以调节锯条张力和换装锯条；锯条则在锯割时起切削作用，它是用优质碳素工具钢或合金钢制成，经过热处理后具有很高的硬度，两端有安装用的孔眼。
锉刀粗细的选用
使用锉刀时的注意事项：不得用新锉刀锉削硬金属；锉刀应先使用一面，用钝以后再使用另一面；锉刀使用之后，应用钢丝刷刷去锉齿内的金属屑；锉刀不可裸重叠放置，或者和其它工具堆放在一起，当把锉刀放到工具箱内时，应用口袋或纸包好，以免相互磨擦，损坏刃口；保持锉刀干燥，不能给锉刀上油，因保管不当生锈后，要用汽油将锈洗掉。
航空维修中常用的一类工具，特别在电气、电子工作中，用于夹持保险丝或小零件等。

钳工常用量具游标卡尺千分尺说课PPT课件课件

成。
定制化和个性化
随着机械加工行业的多样化发展，量具将更加注重定制化和个性化，
满足不同用户的需求。
THANKS
感谢观看
正确使用量具
在使用游标卡尺和千分尺进行测量时，应确保量具的测量面与被测物体表面紧密贴合，避免产生
测量误差。
读数方法
游标卡尺和千分尺的读数方法略有不同，使用时应根据量具的规格和精度要求进行读数。
测量误差分析
测量误差的产生可能由多种因素引起，如量具本身误差、操作误差、环境误差等，应对误差进行分析和控制。
02
游标卡尺介绍
游标卡尺的结构
01
02
03
04
主尺
用于测量物体的长度和宽度。
游标
用于读取小数部分的尺寸，可以移动以对准不同的刻度。
紧固螺丝
用于固定游标，使其与主尺同步移动。
测爪
用于测量内径和外径，测爪可以伸缩以适应不同尺寸的物体
。
游标卡尺的工作原理
01
当游标移动到对应的刻度时，主尺和游标之间的相对位置会发生变化，从而读取物体的尺寸。
04
测力砧座是千分尺的辅助部件，用于放置测力装置。
千分尺的工作原理
当测微螺杆与测砧接触并传递测量力时，由于测微螺杆的螺距与测砧的螺距不同，因此当转动测微螺杆时，它会产生线性
位移，从而改变千分尺的测量长度。
通过锁紧装置固定测微螺杆的位置，可以保证测量精度和重复性。
测力装置的作用是控制测微螺杆的测量力，防止因过大的测量力对被测工件造
钳工常用量具游标卡尺千分尺说课 ppt课件
• 引言 • 游标卡尺介绍 • 千分尺介绍 • 游标卡尺与千分尺的比较 • 实际应用案例 • 总结与展望
