反渗透法海水淡化用高压泵及能量回收装置技术简述(一)

反渗透海水淡化的能量回收装置1 概述当今社会，能源需求和环境压力的急剧上升决定了发展核电等清洁能源成为必然选择。

按照既定规划，“十二五”期间，我国将迎来新一轮核电站建设高峰期。

日本福岛核事故后，我国暂停审批核电项目，但我国能源消耗的增长较快，发展非化石能源是大势所趋，随着核电技术水平的不断提高以及核安全保证能力的提升，以及适宜大规模建设发电等特点，核电依然是清洁能源的重要选择。

我国大部分核电站建在沿海，沿海地区可利用的淡水资源非常紧张，海水淡化技术的采用在很大程度上缓解了淡水需求。

在海水淡化技术的应用过程中，降低能耗、节省能源、减少制水成本的处理方式是最为人们所关注的。

反渗透海水淡化(SWR)具有设备投资省、能耗低、建设期短、占地面积少、对设备材质要求低等特点。

其在能耗方面占有很大的优势，无能量回收装置的反渗透海水淡化的能量消耗约为8〜10 kW?h/ m3,采用能量回收装置能耗可降到3~4.5kW?h/ m3。

图1-1 为反渗透海水淡化的操作成本分项，图1-2 为电力消耗成本分项。

由此可见，能耗在运行成本中占有很重要的份额，大约占制水总成本的30%左右2 能量回收方式由于海水的含盐量高，渗透压大，反渗透淡化海水需要提供较高的工作压力(约5.8〜8.0MPa)。

如标准海水的含盐量约为35000mg/L,反渗透装置的给水压力约需要 6.0 MPa。

反渗透淡化海水时，一级反渗透装置水的回收率一般为35〜55%，即高压浓盐水的排放量可占进水流量的45〜65%，这部分浓盐水排出反渗透装置时尚有约5.6〜5.8 MPa的压力。

如果直接排放，一方面比较浪费，另一方面也较危险。

在浓盐水的排放管线上安装能量回收装置，把占55%左右的高压浓水的能量加以回收，大大降低了能源的浪费，同时降压后的浓盐水排放更安全。

能量回收装置有不同的应用方式：回收的能量可直接用于提高海水给水的压力；可用于提高第二段给水的升压，以提高或均衡第二段膜组件的产水量；制备含盐量更低的淡水，用于第二级反渗透的给水升压。

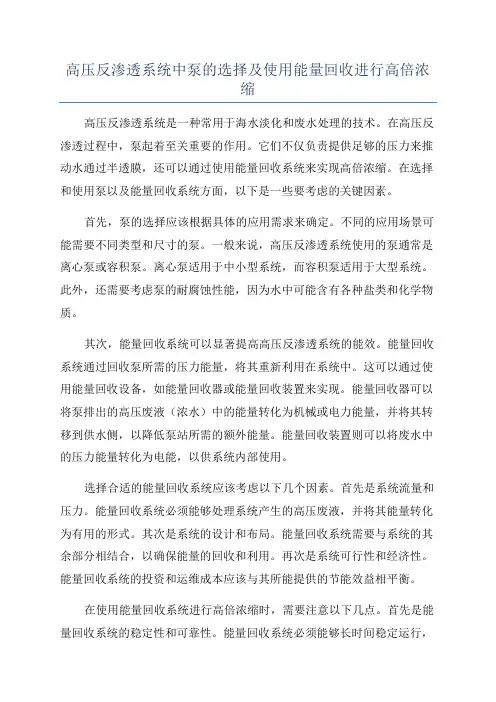

高压反渗透系统中泵的选择及使用能量回收进行高倍浓缩高压反渗透系统是一种常用于海水淡化和废水处理的技术。

在高压反渗透过程中，泵起着至关重要的作用。

它们不仅负责提供足够的压力来推动水通过半透膜，还可以通过使用能量回收系统来实现高倍浓缩。

在选择和使用泵以及能量回收系统方面，以下是一些要考虑的关键因素。

首先，泵的选择应该根据具体的应用需求来确定。

不同的应用场景可能需要不同类型和尺寸的泵。

一般来说，高压反渗透系统使用的泵通常是离心泵或容积泵。

离心泵适用于中小型系统，而容积泵适用于大型系统。

此外，还需要考虑泵的耐腐蚀性能，因为水中可能含有各种盐类和化学物质。

其次，能量回收系统可以显著提高高压反渗透系统的能效。

能量回收系统通过回收泵所需的压力能量，将其重新利用在系统中。

这可以通过使用能量回收设备，如能量回收器或能量回收装置来实现。

能量回收器可以将泵排出的高压废液（浓水）中的能量转化为机械或电力能量，并将其转移到供水侧，以降低泵站所需的额外能量。

能量回收装置则可以将废水中的压力能量转化为电能，以供系统内部使用。

选择合适的能量回收系统应该考虑以下几个因素。

首先是系统流量和压力。

能量回收系统必须能够处理系统产生的高压废液，并将其能量转化为有用的形式。

其次是系统的设计和布局。

能量回收系统需要与系统的其余部分相结合，以确保能量的回收和利用。

再次是系统可行性和经济性。

能量回收系统的投资和运维成本应该与其所能提供的节能效益相平衡。

在使用能量回收系统进行高倍浓缩时，需要注意以下几点。

首先是能量回收系统的稳定性和可靠性。

能量回收系统必须能够长时间稳定运行，以确保高倍浓缩的效果。

其次是能量回收系统的维护和维修。

定期维护和维修能量回收系统是非常重要的，以确保其正常运行和长寿命。

最后是能量回收系统的监测和控制。

必须有合适的监测和控制系统来监测能量回收系统的性能，并进行必要的调整和优化。

总之，泵的选择和使用以及能量回收系统的应用是高压反渗透系统中实现高倍浓缩的关键因素。

精品整理
海水淡化高压泵技术
一、技术概述
目前世界上最先进和应用最广泛的海水淡化技术是反渗透法（SWRO），反渗透系统包括三大关键部件：膜组件、高压泵和能量回收装置。

高压泵是反渗透系统的心脏，它的作用是提供膜系统所需的高压。

从国际上近年来大型反渗透海水淡化工程中的反渗透单机、高压泵、能量回收装置的配置情况来看：占53%的高压泵单机规模在1万～2万m3/d之间。

二、技术优势
（1）通常适用流量大于400m3/h的场合。

（2）泵的最高效率可达80%～85%，流量可达850m3/h。

（3）叶轮背靠背安装，水力自动平衡，没有轴向推力。

（4）采用双蜗壳结构，径向力自动平衡，使叶轮和轴不受径向力影响。

（5）维护保养非常方便，检修时不需要拆动进出管路。

三、适用范围
海水淡化
四、原理与结构
根据国家标准GB/T13007《离心泵效率》指标，综合水力效率、转子系统临界转速、制造成本、制造难度等几个方面，该设备按照兼顾效率与制造成本两个方面，确定泵的叶轮总级数为5级。

首级叶轮为双吸结构，其优点是可以提高泵的气蚀性能、水力平衡轴向力。

后面4级叶轮采用单吸式，并分成2组背靠背安装，使轴向力自身达到水力平衡。

由于万吨级高压泵的流量较大，流道比较宽，故具备把每级涡壳设计成圆周方向180度对称的双涡壳水力结构的条件，以消除叶轮所产生的绝大部分径向力，剩余径向力则由布置在两侧的滑动轴承来承受。

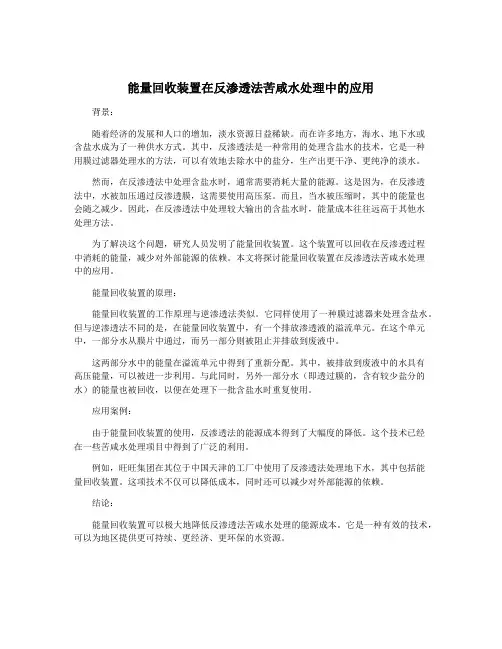

能量回收装置在反渗透法苦咸水处理中的应用背景：随着经济的发展和人口的增加，淡水资源日益稀缺。

而在许多地方，海水、地下水或含盐水成为了一种供水方式。

其中，反渗透法是一种常用的处理含盐水的技术，它是一种用膜过滤器处理水的方法，可以有效地去除水中的盐分，生产出更干净、更纯净的淡水。

然而，在反渗透法中处理含盐水时，通常需要消耗大量的能源。

这是因为，在反渗透法中，水被加压通过反渗透膜，这需要使用高压泵。

而且，当水被压缩时，其中的能量也会随之减少。

因此，在反渗透法中处理较大输出的含盐水时，能量成本往往远高于其他水处理方法。

为了解决这个问题，研究人员发明了能量回收装置。

这个装置可以回收在反渗透过程中消耗的能量，减少对外部能源的依赖。

本文将探讨能量回收装置在反渗透法苦咸水处理中的应用。

能量回收装置的原理：能量回收装置的工作原理与逆渗透法类似。

它同样使用了一种膜过滤器来处理含盐水。

但与逆渗透法不同的是，在能量回收装置中，有一个排放渗透液的溢流单元。

在这个单元中，一部分水从膜片中通过，而另一部分则被阻止并排放到废液中。

这两部分水中的能量在溢流单元中得到了重新分配。

其中，被排放到废液中的水具有高压能量，可以被进一步利用。

与此同时，另外一部分水（即透过膜的，含有较少盐分的水）的能量也被回收，以便在处理下一批含盐水时重复使用。

应用案例：由于能量回收装置的使用，反渗透法的能源成本得到了大幅度的降低。

这个技术已经在一些苦咸水处理项目中得到了广泛的利用。

例如，旺旺集团在其位于中国天津的工厂中使用了反渗透法处理地下水，其中包括能量回收装置。

这项技术不仅可以降低成本，同时还可以减少对外部能源的依赖。

结论：能量回收装置可以极大地降低反渗透法苦咸水处理的能源成本。

它是一种有效的技术，可以为地区提供更可持续、更经济、更环保的水资源。

能量回收装置在反渗透法苦咸水处理中的应用随着全球水资源的紧缺和水污染问题的日益严重，开发利用海水和咸水资源成为解决淡水短缺的有效途径。

而其中一种被广泛应用的技术就是反渗透法苦咸水处理。

传统的反渗透法苦咸水处理过程中存在能量浪费和环境问题，这对于实现可持续水资源开发利用构成了阻碍。

能量回收装置的应用成为提高反渗透法苦咸水处理技术可持续发展的重要手段之一。

能量回收装置可以有效地回收反渗透过程中的能量，从而降低整个处理过程的能量消耗。

在传统的反渗透法苦咸水处理过程中，高压泵向反渗透膜供给高压水，以克服浓差和渗透压之间的压差。

高压泵通常需要大量能量来提供足够的压力，这导致能量浪费。

而能量回收装置可以将部分泵送水流经活塞和透平等装置，通过活塞往复运动和透平旋转，将部分能量转化为机械能，并减少系统压力损失，从而降低高压泵所需的能量。

这种能量回收的方式不仅可以降低能量消耗，还有助于减小系统内部压力，提高膜的使用寿命。

能量回收装置还可以实现反渗透膜的脱盐效率提高和减少膜污染的效果。

在反渗透过程中，一部分溶质和溶剂会沿着膜表面附着和堵塞膜孔隙，形成膜污染。

而能量回收装置通过通过机械振动等方式，可以有效地去除膜表面的污染物，提高了膜的通透性和脱盐效率。

能量回收装置在反渗透法苦咸水处理过程中还具有一定的环保意义。

一方面，能量回收装置的应用可以降低能源消耗，减少对化石能源的依赖，从而减少二氧化碳的排放，对减缓气候变化具有积极的意义。

能量回收装置可以减少对周围水体的热污染。

在传统的反渗透法苦咸水处理过程中，高压泵需要耗费大量的能量，产生大量废热，往往会引起周围水体的升温。

而能量回收装置可以将废热回收利用，降低对周围水体的热污染。

能量回收装置在反渗透法苦咸水处理中的应用可以提高系统能量利用率，降低能源消耗，提高膜的使用寿命，减少膜污染，同时具有一定的环保意义。

以此为基础，可以进一步推动反渗透法苦咸水处理技术的可持续发展，实现可持续水资源开发利用。

海水淡化高压泵与能源回收技术的结合研究海水淡化是解决淡水资源短缺问题的重要手段之一。

而高压泵与能源回收技术的结合在海水淡化中发挥了重要的作用。

本文将就海水淡化高压泵与能源回收技术的结合研究展开探讨，并分析其应用前景和发展方向。

首先，海水淡化高压泵在海水淡化过程中起到了关键的作用。

由于海水中含有高浓度的盐分，使得淡化海水变得十分困难。

高压泵通过施加高压力将海水压力达到逆渗透膜的要求，使水分子逆向渗透，从而实现海水的脱盐。

高压泵的设计和工作参数的选择对海水淡化装置的性能和经济效益影响巨大。

其次，能源回收技术的应用可以有效降低海水淡化过程中的能源消耗。

目前，大部分海水淡化厂使用的能源来自外部电网，其中能量损耗相当大。

能源回收技术可以通过回收废热、压力能等形式的能源来减少外部能源的依赖，从而提高海水淡化过程的能效。

在海水淡化高压泵与能源回收技术结合研究中，有几个关键问题需要解决。

首先是高压泵的优化设计。

研究人员需要考虑高压泵的结构参数、工作参数以及材料的选择，以实现高效、稳定的海水淡化效果。

其次是能源回收技术的创新与改进。

研究人员可以通过热交换器、凝汽器等方式，将废热转换成可再利用的能源，从而提高能源利用效率。

此外，还需要解决高压泵和能源回收系统之间的协调问题，以确保两者的良好配套。

海水淡化高压泵与能源回收技术的结合在实际应用中已经取得了一定的成果。

一些高压泵制造商已经开始研发能够更好配合能源回收系统的高压泵。

同时，一些能源回收技术也在海水淡化设备中得到了推广和应用。

这些成果的取得为海水淡化行业的可持续发展提供了技术支持。

未来，海水淡化高压泵与能源回收技术的结合还有很大的发展空间。

一方面，研究人员可以进一步提高高压泵的效率和可靠性，降低其能耗。

另一方面，能源回收技术也可以在废热利用、压力能转换等方面进行技术创新，增加能源回收效果。

此外，随着新能源技术的不断发展，如太阳能和风能等，可以进一步探索将这些新能源与海水淡化高压泵相结合，减少对传统能源的依赖。

海水淡化高压泵与逆渗透膜技术的结合研究近年来，世界范围内的水资源短缺问题日益突出，而海水淡化被认为是解决这一问题的有效途径之一。

海水淡化技术通过去除海水中的盐分和杂质，使得海水可以被用于农业灌溉、工业生产和城市供水等领域。

而在海水淡化技术中，高压泵和逆渗透膜被认为是两项关键技术。

高压泵作为海水淡化系统的核心设备，起到提供足够的动力和压力，使海水通过逆渗透膜时能够快速、高效地去除盐分的作用。

高压泵通过将海水推进逆渗透膜的一侧，使得水分子能够通过膜孔，而盐分和其他杂质则被拦截在膜的另一侧。

因此，高压泵的工作性能对海水淡化技术的效率和经济性具有重要影响。

逆渗透膜则是海水淡化技术中另一个关键的技术组成部分。

逆渗透膜是由一系列多层薄膜构成的，其孔径可以控制在纳米级别，可以过滤掉盐分和其他微小颗粒。

逆渗透膜的孔径大小决定了膜的选择性，可以通过调整膜的化学成分和结构来满足不同水质条件下的需求。

逆渗透膜技术在现代海水淡化工程中被广泛应用，因为它具有高效、可靠和经济的特点。

海水淡化高压泵与逆渗透膜技术的结合研究旨在优化高压泵与逆渗透膜之间的工作配合，以提高海水淡化系统的效率和运行稳定性。

具体而言，结合研究的重点包括以下几个方面：首先，研究如何设计和选择适合海水淡化系统的高压泵。

传统的离心泵在海水淡化系统中使用效果较差，因为其高压不能持续且容易受到腐蚀。

相比之下，选择适合海水淡化系统的高压泵，如轴流泵和容积泵，可以提供更稳定的高压，并具有更长的使用寿命。

此外，高压泵的能耗也是一个重要的研究方向，通过优化泵体结构和控制系统，降低能耗是提高系统效率的有效途径。

其次，研究如何优化逆渗透膜的性能和寿命。

逆渗透膜的 fouling（污染）现象是一个普遍存在的问题，会导致膜的通量降低和膜的使用寿命缩短。

因此，研究如何防止和减轻逆渗透膜 fouling 是非常重要的。

目前，采用杀菌剂、融合预处理和表面修饰等方法可以有效减轻 fouling 现象，但还存在一些问题需要进一步的研究解决。

能量回收装置在反渗透法苦咸水处理中的应用
能量回收装置是一种能够将海水中的残余能量转化为有价值能量的装置，通过这种装置可以回收膜过滤反渗透过程中产生的能量，减少能源浪费，并且能够降低膜过滤系统的操作成本。

反渗透法是海水淡化的一种主要方法，其基本过程是将含盐度较高的海水置于半透膜之前，利用高压水泵作用于半透膜上方将海水压缩到一定程度，从而使得海水中的水分子依靠扩散作用进入半透膜内部，经过这样一系列的净化处理，可以得到一定纯度的淡化水。

在反渗透法中，能量回收装置的应用可以通过利用膜过滤反渗透过程中高压水泵所消耗的能量收集和转换其中的余能，从而实现能量循环利用的效果。

这种能量回收装置的本质是利用高压水泵将自然界中的自由能源转化成高压水力，进而推动海水进行膜过滤反渗透净化，最终将膜过滤系统所剩余的能量通过装置收集回收，供反渗透法处理海水所消耗的能量之外的应用。

能量回收装置在反渗透法苦咸水处理中的应用可以显著提升反渗透法的工作效率和降低成本。

从环保角度看，能量回收装置的使用可以减少膜过滤反渗透过程中对环境的负面影响，减少反渗透法对自然资源的开采和消耗，实现海水淡化技术的可持续发展。

在实际应用的过程中，能量回收装置的选择应依据处理海水的规模、处理效率和运营成本等方面的考虑。

其中，包括装置的类型、结构、功率和效能等因素，应根据海洋环境特征和淡化水的使用要求等因素而定，以达到最佳的能量回收效果。

综上所述，能量回收装置在反渗透法苦咸水处理中的应用是一种未来海水淡化技术的发展方向，对于提高反渗透法的净化能力和环保效益将产生重要的作用。

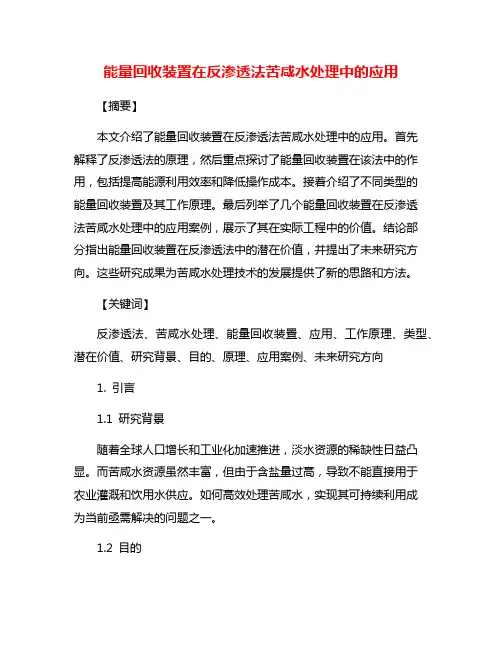

能量回收装置在反渗透法苦咸水处理中的应用【摘要】本文介绍了能量回收装置在反渗透法苦咸水处理中的应用。

首先解释了反渗透法的原理，然后重点探讨了能量回收装置在该法中的作用，包括提高能源利用效率和降低操作成本。

接着介绍了不同类型的能量回收装置及其工作原理。

最后列举了几个能量回收装置在反渗透法苦咸水处理中的应用案例，展示了其在实际工程中的价值。

结论部分指出能量回收装置在反渗透法中的潜在价值，并提出了未来研究方向。

这些研究成果为苦咸水处理技术的发展提供了新的思路和方法。

【关键词】反渗透法、苦咸水处理、能量回收装置、应用、工作原理、类型、潜在价值、研究背景、目的、原理、应用案例、未来研究方向1. 引言1.1 研究背景随着全球人口增长和工业化加速推进，淡水资源的稀缺性日益凸显。

而苦咸水资源虽然丰富，但由于含盐量过高，导致不能直接用于农业灌溉和饮用水供应。

如何高效处理苦咸水，实现其可持续利用成为当前亟需解决的问题之一。

1.2 目的目的是对能量回收装置在反渗透法苦咸水处理中的应用进行深入探讨，分析其效果和潜在价值。

通过研究能够揭示能量回收装置在提高反渗透法苦咸水处理效率方面的作用机制，为实际应用提供科学依据。

通过对能量回收装置的类型、工作原理和应用案例进行综合分析，可以为今后该领域的研究提供参考和借鉴。

结合未来研究方向，可以为进一步探索能量回收装置在反渗透法苦咸水处理中的潜力和发展趋势提供指导，推动该领域的持续发展和创新。

通过本文的研究，旨在深入理解能量回收装置在反渗透法苦咸水处理中的应用价值，并为相关研究和实践提供理论支持和实践指导。

2. 正文2.1 反渗透法苦咸水处理的原理反渗透法是一种利用半透膜过滤器来将盐水中的盐分和杂质从水中分离的工艺。

在这个过程中，水被迫通过半透膜，而盐分和杂质则被滞留在膜的另一侧。

这样就实现了将盐水转变成淡水的目的。

具体来说，反渗透法利用高压将水推动过滤器，从而强制将水分子通过半透膜的微孔而排除盐分和杂质。

反渗透海水淡化系统中的能量回收装置按照工作原理，流体能量回收技术主要分为流体非直接接触式和流体直接接触式两大类。

一、流体非直接接触式技术在非直接接触式流体能量回收装置中，高低压流体对需要借助叶轮和轴来传递能量，即以机械能作为流体能量传递的中间环节，故又称为机械能中介式技术。

能量转换过程为压力能——机械能——压力能。

采用流体非直接接触式技术的典型装置类型有逆转泵型、佩尔顿型叶轮和水力透平等。

这种技术的节能机理是在回收高压流体中的压力能的同时减少高压泵的提升压力差来降低系统的能耗。

1.逆转泵和佩尔顿叶轮型逆转泵和佩尔顿叶轮型装置的原理类似，属于外力驱动泵式装置，即其加压泵由外电机驱动，通过轴传递的能量为辅助形式。

高压废流体驱动透平中的叶轮，通过传动轴与泵连接，为新鲜低压流体加压，做功后的高压废流体丧失能量后排出。

下图为此类装置的能量传递示意图2.水力透平装置与逆转泵及佩尔顿叶轮机型最大的区别在于其透平叶轮和泵体叶轮安装在同一壳体中，用高压浓盐水直接冲击透平叶片，通过轴功直接驱动加压泵工作，并尽可能减少中间传动轴的机械能损失，从高压流体回收后的能量作为唯一驱动力驱动泵的工作。

下图为此装置的示意图二、流体直接接触正位移技术这种技术的节能机理是在产量不变的情况下减少通过高压泵的流量的方式来降低系统的能耗。

它是高低压流体直接交换压力能，而不需要机械辅助装置，又称正位移技术，能量的转换过程为压力能——压力能。

按照运动部件的类型，这类装置可分为活塞式功交换器和旋转式压力交换器两种。

1.活塞式功交换器活塞式功交换器自身结构简单，高压流体通过活塞为低压流体加压，同时活塞还可有效防止高低压流体的混流，而且活塞本山阻力非常小，传递效率接近100%。

下图为其结构示意图2.旋转式压力交换器旋转式压力交换器主要部件是一个无轴的转子，沿轴向开有数个孔道，高低压流体在孔道中交换能量，并依靠转子的连续转动实现系统的连续运行。
