斜管填料主要用途

斜管填料及支架、集水槽技术说明1、概述系统成套供货，除提供斜管外，并配备支架钢结构等有效和安装所必的附件及安装材料，并承担斜管的全部安装工作。

2、主要技术参数设备型式：乙丙共聚斜管填料规格：80mm厚度：0.85mm材质：乙丙共聚工作场所：室外环境温度（℃）：-15~40介质温度（℃）：5~25工作制（hr/d）：243、性能描述1）斜管及支架六角蜂窝斜管填料，主要用于水厂沉淀池、污水处理厂、加建沉淀池和澄清池的水处理。

此产品具有沉淀速度快，减少沉淀时间，达到提高产水量和净水效率，出水水质好，是水厂及污水处理工程挖潜改造的一条有效途径。

该填料材质为乙丙共聚，特点是轻质耐压、结构紧凑，孔径规则，尺寸稳定，比表面积大、孔隙率高、色白无毒无味、耐酸、耐碱、耐老化，表面光滑易排泥，运输组装方便，经久耐用。

斜管斜长L=1m，平面尺寸以1m×1m为单元组。

安装角度为60°，斜管采用六角形管孔，孔径尺寸确定为内切直径为φ80mm.。

并保证该填料在任何工况条件下斜管不被污泥堵塞。

斜管材料密度以0.92g/cm3计，单位重量为30Kg/m3。

管片厚度为0.85mm，保证足够的强度和刚度。

单组斜管管口水平面承压强度不小于1.4Kpa；在此条件下符合以下规定：单组斜管总脱焊点不多于15个，同一焊接线上焊点不多于2个；斜管同一焊线上焊接点不小于5个；单组斜管总脱焊点不多于5个，同一焊接线上脱焊点不多于2个；单组斜管A面承受0.6Kpa压强后，其外形尺寸变化率小于1%；单组斜管水平跌落地面，跌落高度为1.0米时，焊接点脱焊点小于6个；斜管安装所的支架有足够的强度和刚度；斜管保证在任何工况条件下，不被污泥堵塞；斜板强度考虑斜管积泥因素并考虑维修人员的荷载不低于250Kg/m2；斜管为交叉式；斜管安装完成后没有“短流”现象和死水区；斜管安装固定牢靠，有足够的抗浮力；斜管安装完成后，斜管得上部（一个区或格）平整。

蜂窝斜管填料标准
蜂窝斜管填料是一种常用的填料，它的标准一般包括以下内容：
1.材料：蜂窝斜管填料应选用优质聚丙烯、聚氯乙烯等材料，具有高耐化学性、抗酸碱腐蚀、塑料变形小、温度适应范围广等优点。

2.外形尺寸：蜂窝斜管填料的外形尺寸应符合标准要求，通常以直径和长度为主要指标，不同型号和规格的填料应具有一定的兼容性和可互换性。

3. 等效直径：蜂窝斜管填料的等效直径是指填料单元的孔隙大小，与填料的表面积和空隙率密切相关，应根据实际使用需要进行选择，通常在1.2-2.0cm之间。

4.特性参数：蜂窝斜管填料应具有一定的物理、化学和机械特性，如比表面积、填充比、压力损失、流速、气体液体分布均匀度等，以优化填料的使用效果和经济效益。

5.使用环境：蜂窝斜管填料的使用环境需考虑到温度、压力、介质等因素，以保证其长期稳定运行和耐用性。

6.生产工艺：蜂窝斜管填料的生产应符合质量要求，如填料单元的切割、焊接、组装、表面处理等工艺流程，以确保填料品质和生产效率。

以上是蜂窝斜管填料的一些标准要求，具体情况可根据不同的工程应用需求进行选择。

斜管填料的安装方法集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-一、斜管填料介绍本产品采用乙丙共聚级塑料为材料，经红外线恒温热压而成，尺寸准确、比表面积大、安全无毒、耐腐蚀、耐老化、壁面光滑，容易冲洗。

二、斜管填料用途斜管主要用于各种沉淀和除砂作用。

是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。

它适用范围广，处理效果高，占地面积小等优点。

适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。

三、斜管填料安装过程1、沉淀池底部排泥管安装斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。

2、完成填料支架安装根据斜管沉淀池填料支架安装施工图，先将填料支架安装到位，检查所有焊接结点牢靠、支架强度足以承受填料重量，并在支架表面完成防腐处理；3、完成斜管填料烫接按斜管填料的烫接方法将每一个斜管填料包装作为一个单独的烫接单元，一个单元完成烫接后为1m2，烫接完成后在场地上整齐堆放（保留少量的散片备用）。

4、斜管填料池内组装将烫接后的填料单元在填料支架上部自左向右进行组装。

始终保持60°角不变，每一单元顺序组装时要适当压紧，组装到最右侧时若尺寸不是正合适，需要根据尺寸用散片斜管填料烫接后进行组装直至全部到位。

5、斜管填料上部固定由于斜管填料比重为0.92略小于水，斜管填料在池内组装到位后需要在填料上方自左向右方向拉上 10mm的圆钢进行加固（每个单元填料上部要求有两根圆钢通过），圆钢两端在沉淀池池壁上可靠固定，安装圆钢后可以很好地防止斜管填料在初期使用时有可能发生的松动上浮现象，圆钢采用环氧煤沥青防腐。

6、斜管沉淀池运行调试（1）、检查进水是否均匀，不得对沉淀池造成冲击，影响沉淀效果；（2）、调整出水堰槽高低及水平度至合适，保持出水均匀；（3）、经过以上施工工序，至此斜管沉淀池填料安装已经全部完成。

斜管填料的安装方法及注意事项介绍斜管填料是一种常用的填料形式，它主要用于化工工艺中的各种设备中，用以增加设备的传质和传热效果。

斜管填料安装的正确与否直接影响到填料的性能和使用寿命，因此，在安装斜管填料时需要注意一些事项。

下面将详细介绍斜管填料的安装方法及注意事项。

一、斜管填料的安装方法1、确认设备尺寸：在进行斜管填料的安装之前，首先需要确认设备的尺寸。

包括设备的直径、高度等。

根据设备尺寸确定斜管填料的数量和大小。

2、准备斜管填料：在进行斜管填料的安装之前，需要先准备好斜管填料。

斜管填料一般由金属或非金属材料制成，具有特定的形状和结构。

在选择斜管填料时，需要考虑工艺要求、介质性质和操作条件等因素。

3、安装斜管填料：将准备好的斜管填料按照设备的要求进行分层填充。

可以根据设备尺寸和填料形状等因素，选择合适的填充层数和填充密度。

在填装过程中，需要确保斜管填料的布置整齐、间距均匀，并保证填料层与填料层之间有足够的空间用于介质的流动。

4、固定斜管填料：在完成斜管填料的填装之后，需要进行固定。

一般采用固定装置进行固定，如使用金属丝，钢丝网等。

固定的目的是防止斜管填料在操作过程中产生位移和塌落。

二、斜管填料的注意事项1、安全操作：在进行斜管填料的安装过程中，需要注意安全操作。

穿戴好防护用具，避免尖锐物品的划伤和撞击。

2、维护设备：在开始斜管填料的安装之前，需要对设备进行维护。

清理设备内部的杂质，检查设备的密封性能，确保设备的正常运行。

3、选择合适的斜管填料：根据工艺要求、介质性质和操作条件等因素，选择合适的斜管填料。

需要考虑填料的材质、形状、表面积和填充密度等因素。

选择合适的填料可以提高传质和传热效果。

4、布置整齐、间距均匀：在斜管填料的安装过程中，要确保斜管填料的布置整齐、间距均匀。

填料层与填料层之间要有足够的空间用于介质的流动。

这样可以提高填料的利用率和传质效果。

5、填装密度控制：在进行斜管填料填装时，需要注意填装密度的控制。

蜂窝斜管填料规格型号一、背景介绍蜂窝斜管填料是一种新型的填料，其结构独特，具有较高的传质效率和阻力小的特点。

因此在化工、环保等领域得到了广泛应用。

本文将对蜂窝斜管填料的规格型号进行详细介绍。

二、蜂窝斜管填料的分类1. 根据材质分类：可分为金属蜂窝斜管填料和塑料蜂窝斜管填料。

2. 根据形状分类：可分为方形、圆形、三角形等不同形状。

三、蜂窝斜管填料的规格型号1. 金属蜂窝斜管填料规格型号：(1) 材质：不锈钢304/316L等。

(2) 壁厚：0.3-0.5mm。

(3) 空隙率：70%-95%。

(4) 表面处理：光亮或喷砂处理。

(5) 尺寸：单元高度（mm）单元宽度（mm）壁厚（mm）10 10 0.3-0.515 15 0.3-0.520 20 0.3-0.525 25 0.3-0.530 30 0.3-0.52. 塑料蜂窝斜管填料规格型号：(1) 材质：聚丙烯、聚氯乙烯等。

(2) 壁厚：0.4-1mm。

(3) 空隙率：70%-95%。

(4) 尺寸：单元高度（mm）单元宽度（mm）壁厚（mm）10 10 0.4-115 15 0.4-120 20 0.4-125 25 0.4-130 30 0.4-1四、蜂窝斜管填料的特点与应用1. 特点：(1) 结构独特，具有较高的传质效率和阻力小的特点。

(2) 表面积大，易于清洗和维护。

(3) 耐腐蚀性好，使用寿命长。

2. 应用：(1) 化工领域：常用于吸收、吸附、脱水等工艺中。

(2) 环保领域：可用于废气处理、污水处理等环保设备中。

五、注意事项在选择蜂窝斜管填料时，应根据实际情况选择材质、形状和规格型号，以保证其正常运行。

同时，在使用过程中要注意清洗和维护，以延长其使用寿命。

六、结论蜂窝斜管填料是一种具有较高传质效率和阻力小的新型填料，广泛应用于化工、环保等领域。

在选择时应根据实际情况选择合适的材质、形状和规格型号，并注意清洗和维护，以延长其使用寿命。

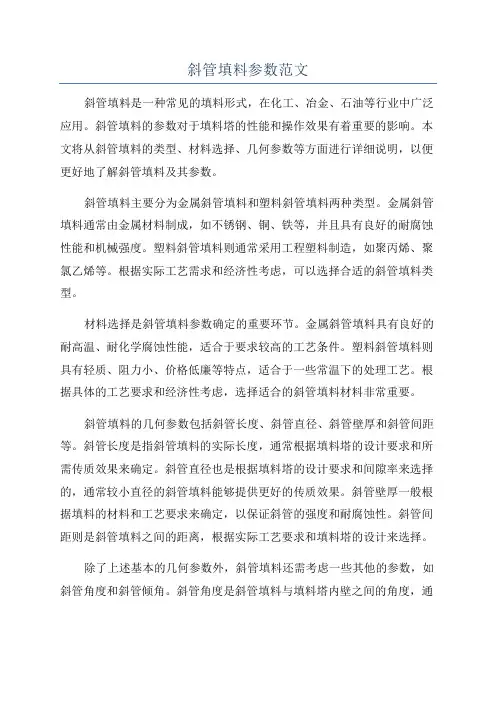

斜管填料参数范文斜管填料是一种常见的填料形式，在化工、冶金、石油等行业中广泛应用。

斜管填料的参数对于填料塔的性能和操作效果有着重要的影响。

本文将从斜管填料的类型、材料选择、几何参数等方面进行详细说明，以便更好地了解斜管填料及其参数。

斜管填料主要分为金属斜管填料和塑料斜管填料两种类型。

金属斜管填料通常由金属材料制成，如不锈钢、铜、铁等，并且具有良好的耐腐蚀性能和机械强度。

塑料斜管填料则通常采用工程塑料制造，如聚丙烯、聚氯乙烯等。

根据实际工艺需求和经济性考虑，可以选择合适的斜管填料类型。

材料选择是斜管填料参数确定的重要环节。

金属斜管填料具有良好的耐高温、耐化学腐蚀性能，适合于要求较高的工艺条件。

塑料斜管填料则具有轻质、阻力小、价格低廉等特点，适合于一些常温下的处理工艺。

根据具体的工艺要求和经济性考虑，选择适合的斜管填料材料非常重要。

斜管填料的几何参数包括斜管长度、斜管直径、斜管壁厚和斜管间距等。

斜管长度是指斜管填料的实际长度，通常根据填料塔的设计要求和所需传质效果来确定。

斜管直径也是根据填料塔的设计要求和间隙率来选择的，通常较小直径的斜管填料能够提供更好的传质效果。

斜管壁厚一般根据填料的材料和工艺要求来确定，以保证斜管的强度和耐腐蚀性。

斜管间距则是斜管填料之间的距离，根据实际工艺要求和填料塔的设计来选择。

除了上述基本的几何参数外，斜管填料还需考虑一些其他的参数，如斜管角度和斜管倾角。

斜管角度是斜管填料与填料塔内壁之间的角度，通常根据填料塔的结构特点和工艺要求来选择。

斜管倾角则是斜管填料相对于水平面的倾斜角度，通常是为了提高传质效果和流体的润湿性而设置的。

综上所述，斜管填料的参数包括斜管类型、材料选择、几何参数等，对于填料塔的性能和操作效果具有重要的影响。

在实际应用中，需要根据具体的工艺要求和经济性考虑来选择合适的斜管填料参数，以实现最佳的处理效果和经济效益。

斜管填料操作保养规程斜管填料是一种广泛应用于化工、环保等行业的填料，具有运行稳定、性能优越、能耗低等优点。

为了保障斜管填料的正常运行，提高其使用寿命，减少故障率，制定一套合理的操作保养规程是非常必要的。

以下是斜管填料的操作保养规程：操作规程1.斜管填料必须按照工艺要求正确安装，避免出现漏填、堵塞等情况，同时应注意填料的使用寿命。

2.在运行过程中，应定期检查斜管填料的结构是否完好，如发现有裂纹、变形或损伤等情况应及时更换。

3.对于添加新的斜管填料，需要进行水洗工作。

首先将填料放入清水中进行冲洗，直至水完全变清，然后再使用废水对填料进行冲洗，直至水清为止。

4.在进行操作时，应注意斜管填料的载荷限制，不得超过其承载能力。

5.操作结束后，应按照规定程序关闭设备，防止设备受到损坏。

日常维护1.在进行维护保养之前，必须准确了解斜管填料的使用寿命以及各个部件的使用情况，以便有针对性地进行维护保养。

2.在进行维护保养过程中，必须采用适当的清洗剂以及工具进行清洗，并避免使用过于锋利的器具，防止对设备造成损坏。

3.对于涉及到斜管填料内部的维护保养时，必须先排除内部的高压等安全隐患，然后再对其进行拆卸、清洗。

4.维护保养时，应定期检查设备的电缆、电源等线路是否存在老化、腐蚀等情况，及时更换损坏部件。

5.日常维护工作完成后，必须按照规定程序开启设备，检查是否存在设置错误、装配不当等问题。

安全作业规程1.在进行斜管填料的操作保养前，必须认真了解设备的特点、优缺点，以及各个部位存在的安全隐患，并采取相应的防护措施。

2.在操作设备时，必须佩戴适当的防护用品，如手套、口罩、护目镜等，以避免操作人员因接触危险物质而引起的伤害。

3.对于设备使用过程中出现的任何问题，必须及时停止操作，并在专业人员的指导下进行检查及处理。

4.在进行维护保养工作时，必须严格遵守设备的有关规定，按照正确程序进行操作，内部维护过程中必须进行安全防护措施。

5.在维护保养过程中，对于涉及设备内部的操作，必须进行开停、控制器解锁、电源隔离等措施，避免意外发生。

斜管填料的作用和用途第一篇嘿，朋友！今天咱们来聊聊斜管填料，这小东西作用可大着呢！你知道吗？斜管填料在水处理里那可是个大功臣。

它就像一个超级过滤小能手，能帮我们把水里那些脏东西给拦住。

比如说，一些细小的颗粒、杂质啥的，在斜管填料面前都无处可逃。

它的用途也是超级广泛的哟！像在污水处理厂，斜管填料能让污水变得更干净，让处理后的水可以重新被利用，是不是很厉害？还有在一些工业废水处理中，它也能大展身手，把那些有害的物质给分离出来，保护咱们的环境。

而且哦，在给水处理中，斜管填料也能发挥重要作用。

它能让水变得更清澈，让咱们喝到更干净、更健康的水。

斜管填料还特别耐用，安装起来也不麻烦。

这意味着咱们不用经常去操心它的维护问题，能省不少心呢！斜管填料虽然看起来不起眼，但在水处理领域可是有着不可或缺的地位，为我们的生活带来了好多便利和好处！第二篇亲，来，咱们一起唠唠斜管填料！这斜管填料啊，可真是个神奇的存在。

它的作用，就像是给水流设置了一道道小关卡。

你想想，水在流动的时候，那些杂质啥的就会被它给挡住。

比如说在沉淀池中，斜管填料能让沉淀效果变得特别好。

水经过它的时候，就像是经过了一个精心设计的迷宫，杂质乖乖地就沉淀下来了。

它的用途真的好多好多。

在自来水厂，有了斜管填料，能让咱们家里的自来水更纯净，用起来更放心。

在一些工厂的循环水处理中，斜管填料也在努力工作着。

它能提高水的循环利用率，帮工厂节省成本，还能减少对环境的污染。

斜管填料这玩意儿，不仅好用，价格也相对实惠。

性价比超高的！所以说呀，斜管填料虽然小小的，但是能量大大的，在好多地方都默默地发挥着重要的作用，为我们的生活和环境贡献着力量呢！。

六角蜂窝斜管填料选型及安装方法【产品介绍】六角形蜂窝填料（斜管填料）材质有聚丙烯（PP）聚氯乙烯（PVC）乙丙共聚三种。

组装形式的斜管和直管两种形式。

【产品特点】斜管特点：1.湿周大，水力半径小。

2.层流状态好，颗粒沉降不受絮流干扰。

3.当斜管管长为1米时，有效负荷按3-5吨/米2·时设计。

V0控制在2.5-3.0毫米/秒范围内，出水水质最佳。

4.在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。

5.采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。

直管特点：1、处理效率高于活性污泥法，一般水力负荷为100-200米3/米2·日，有机负荷为2000-5000克/米3，因此缩小了占地面积。

2、曝气强度低于活性污泥法，且不需污泥回流，故能降低动力消耗及简化管理。

3、污泥量少，减少了污泥脱水等后处理工作量。

4、产生的污泥沉降性好，有利于后段悬浮物的去除。

5、适应性强，能适应不同水质的范围大，对水质、水量突变的冲击负荷的忍耐力强，维持稳定的处理效果。

【产品规格】孔径35mm、50mm、80mm【适用范围】斜管主要用于各种沉淀和除砂作用。

是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。

它适用范围广，处理效果高，占地面积小等优点。

适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，均能取得良好的经济效益。

直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。

1【注意事项】1、由于斜管填料比重为0.92略小于水，应用10mm的螺纹钢或圆钢拉筋固定在填料上方,防止其松动上浮，钢筋和角钢均采用环氧煤沥青防腐。

2、图示A板必须安装，否则极易造成斜管填料倾斜，甚至倒塌！【安装程序】1、沉淀池底部排泥管安装斜管沉淀池安装顺序一般从底部开始，先完成最底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。

斜管填料安装引言斜管填料是一种常用于各种化工塔、吸附塔和蒸馏塔中的填料材料。

斜管填料的安装对于化工装置的正常运行和效率至关重要。

本文将详细介绍斜管填料的安装步骤和注意事项。

一、斜管填料的种类和特点斜管填料是一种常用的填料材料，它由一系列斜向排列的圆形、方形或多面体的管片组成。

斜管填料具有以下特点：1. 高分散性：斜管填料的设计使得流体能够在填料层中充分分散，提高传质效率。

2. 高冲刷效果：斜管填料的斜向布置设计使得流体能够形成一个均匀的液膜，增加了物质的接触面积，从而提高了冲刷效果。

3. 低压降：斜管填料的间隙较大，流体能够顺畅地通过填料层，降低了压降，减少了能耗。

二、斜管填料的安装步骤斜管填料的安装需要按照一定的步骤进行，以确保正确和高效地安装。

1. 准备工作：在安装斜管填料之前，需要准备好所需的工具和材料。

常见的工具包括扳手、螺丝刀、测量工具等；而常见的材料包括填料片、支撑网等。

2. 清洁工作：在进行斜管填料的安装之前，需要先对填料层进行清洁。

清洁工作可以采用清洗液进行，以去除填料层上的杂质和污垢。

同时，还可以检查填料层是否有破损或缺失，如发现问题需要及时修复或更换。

3. 安装支撑网：支撑网是斜管填料的基础，它能够提供稳定的支撑和固定填料片。

在安装支撑网时，需要按照设计要求进行布置，并且需要保证支撑网的平整和牢固。

4. 安装斜管填料：在安装斜管填料之前，需要先按照设计要求进行填料片的预组装，以便于后续的安装工作。

然后，将填料片逐个放入填料层中，并按照设计要求进行排列和固定。

在安装过程中，需要注意填料片之间的间隙和平整度，以确保流体能够顺畅地通过。

5. 整理和调整：在完成斜管填料的安装后，需要对填料层进行整理和调整。

可以使用扳手等工具将填料片进行适当的调整，以保证填料层的稳定性和均匀性。

6. 检查和测试：安装完成后，需要对斜管填料进行检查和测试。

可以检查填料层的牢固性和间隙的均匀性，以确保填料层安装正确。
