局域网技术实验

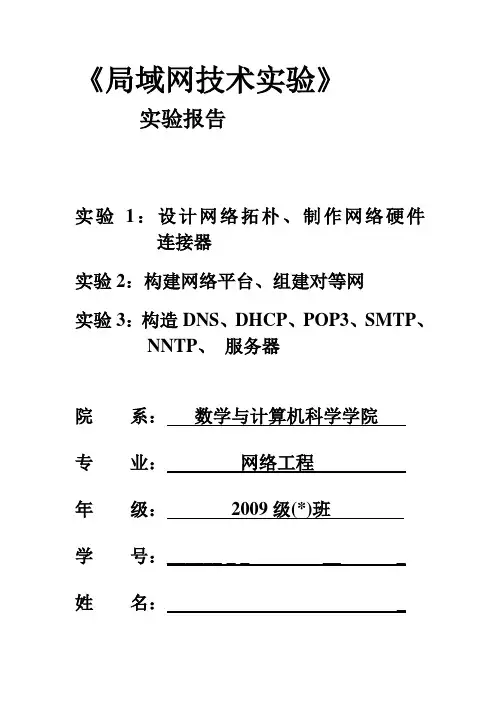

《局域网技术实验》实验报告实验1：设计网络拓朴、制作网络硬件连接器实验2：构建网络平台、组建对等网实验3：构造DNS、DHCP、POP3、SMTP、NNTP、FTP、Web服务器院系：专业：年级：学号：_____ _姓名：实验1：设计网络拓朴、制作网络硬件连接器一、【实验题目】：设计网络拓朴、制作网络硬件连接器二、【实验目的】：1. 熟悉网络拓朴结构并加深对总线型网络拓扑结构的理解2. 了解双绞线的标准连接方式3. 掌握如何制作一根双绞线连接线三、【实验环境】：非屏蔽双绞线、RJ-45连接器、压线钳、剪刀，测线仪四、【操作过程】：1、由于我们实验中是将两台相邻的计算机用双绞线连接，所以我们设计的是总线型网络拓扑结构。

2、网络水晶头有两种做法标准，标准分别为TIA/EIA 568A和TIA/EIA 568B。

开始时先制作直连线，采用的是568A标准，先切除切除双绞线表皮，使里面的八条线裸露出1.5cm。

3.将双绞线搓开，从左到右的线序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

（如果以蓝线为中心，交换绿白和蓝白，构成568B）4.接着将水晶头有卡的一面向下，有铜片的一面朝上，有开口的一方朝向自己的身体，将排好的线插入直至底部，最后将水晶头有铜片的一端套入压线钳，用力压紧，这样成功完成一边的制作。

另一边照着以上步骤。

最后检验是否能连通。

附：交叉线的制作就是网线的一端用568A，另一用568B。

568B的线序：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

附图：五、【功能测试】：做好网线后，将两头接入测线仪，如果为A-A或B-B型，连通成功后，则测线仪的指示灯将按照顺序成对亮绿灯（1-8号灯），而若是交叉线连通成功，指示灯将以交叉形式亮起吗，如果网线制作存在问题，则绿灯部分亮，甚至全部不亮，需要重新制作网线。

六、【体会总结】：本实验属于网络最基本的操作，由于曾经去培训机构参加过相关培训，对于制作网线有过相当熟悉的经历，因此实验一做的相对较为顺利。

记得首次接触网线制作时，做了好几条都未能成功，反复检查和纠正错误后，我总结了以下几点需要我们特别注意：1.双绞线的外包皮剪开后，一定要严格按照相关颜色顺序放置好，初学者稍一粗心就容易出错,特别是4根白线的区别。

2.双绞线按照颜色顺序放置好以后，一定要保证线捋的平行且平滑，如果做得毛毛躁躁，不利于后面插入水晶头，当然制作失败的概率也就大大增加了。

3.剪网线时，一定要保证双绞线头剪齐，为什么一定要齐呢，因为曾经我做了好几次都发现测试仪的绿灯不能全部亮，最后是因为线头不齐，导致插入水晶头后总是一部分线头未能触到水晶头底端，造成接触不良的现象，因此这点是初学者最容易忽略的地方。

4.双绞线插入水晶头前，必须留大于1.3cm长度的裸线，过长不好，最后压线的时候会导致水晶头内全部是裸线，最好让水晶头前段是带外包皮的双绞线压入，过短也不好，容易导致接触不良。

5.安全问题，老师上课也讲过，压线时一定要把手放好，千万不能把手放入了压线钳，导致受伤，这是很不值得的。

个人觉得，网线使我们日常生活中接触最多的工具，作为计算机系的我们，网线的制作原理是必须懂得的，因为许多非计算机专业的人都明白其中的道理。

总之，制作网线不是什么高难度的事情，正如郭老师所讲，只要细心，把握住关键点，耐心的做好每一步，即使像大利嘉那些没文化的人也能做一根成功一根。

实验2：构建网络平台、组建对等网一.【实验题目】：构建网络平台、组建对等网二.【实验目的】：1、熟悉windows2003 server操作系统的安装和使用。

2、熟悉掌握计算机IP配置和对等网的组建三.【实验环境】：在同一工作组中的计算机2台、windows 2003server操作系统、网线四.【操作过程】：1.用实验一制作成功的双绞线连接两台计算机2.启动电脑，将Windows2003 server的安装光盘放入驱动器。

3.删除原有分区，选择4GB硬盘重建C区，在两台计算机上安装windows 2003 server。

4. 安装结束后，从磁盘管理工具中进行硬盘分区，并将所有逻辑分区格式化成NFTS。

5. 添加电子邮件服务、网络服务、应用程序服务、internet信息服务（IIS）、NNTP Serve、FTP协议、万维网、Active ServerPages 等组件6.安装好后配置两台计算机的IP，具体步骤如下：网络邻居—>查看网络连接—>右击—>属性—>常规选项—>Internet协议（TCP/IP）—>属性—>设置IP：219.229.1.1—>子网掩码：255.255.255.0—>首选DNS服务器地址：219.229.1.2 。

如图另一台计算机配置的步骤也是如此，但IP 设置为219.229.1.2，首选DNS 服务器地址：219.229.1.3 完成IP 配置。

4、最后设置共享文件区，就建立对等网络二、 【功能测试】：1、 IP 设置后，打开开始菜单中“运行”，输入cmd 回车，然后在命令符中输入ping +IP 地址。

例如：ping 202.206.240.12，显示出如下图所示的状态，则表明两台电脑连接成功。

2、两台PC机同时设置共享文件区，这样就可以实现文件和资源的共享。

三、【体会总结】：个人觉得，实验二也算是一个网路基础实验，首先是安装Windows2003 sever操作系统，这个我觉得不用多说，如果作为计算机系的学生，操作系统的安装都不会，那真是说不过去的。

不过这里有一点题外话我觉得还是有必要说的，因为在做实验的过程中，我发现有些同学完全是安装实验顺序执行，先制作网线，再安装操作系统，我觉得这不是一个计算机系学生的作风，组成原理和系统结构的课程中，最重要的就是并行思想和流水线技术，而且这里郭老师也是强调过在制作网线的过程中可以同时安装操作系统，这样可以提高我们的实验效率，因此这是一个让人可悲的现象。

其次就是在安装操作系统过程中应该注意的几点问题：1. 安装Windows2003 sever的虚拟硬盘要格式化为NTFS格式，否则两台计算机因文件系统差异而无法传文件。

2. 实验中需要注意的是在安装OS前一定要格式化硬盘，并做适当的分区。

特别是分区，给C盘分配5000足矣，分配过多将会影响到后续实验的顺利进行。

而对等网的含义就是双方的两台PC机既为服务端，也为客户端，双方可以进行文件互访和资源共享，这就要保证在IP地址和DNS服务器的建立方面做到细心，做到正确，那么实现共享就不是什么难事了。

3.我装完系统后，发现进行后续操作时一直遇到各种各样的细节性问题，不是操作错误，后来才发现是系统盘有可能出现划伤，造成安装的系统存在缺陷。

最后，我想说，实验过程中遇到不懂得问题，一定要积极和老师同学讨论，我发现，这是一个非常愉快的过程，即促进了师生关系，又学到了自己想要的知识，何乐而不为，正如论语所说，学而不耻下问！实验3：配置并测试DNS,DHCP,POP3,SMTP, NNTP,HTTP,FTP等各项服务一、【实验题目】：配置并测试DNS,DHCP,POP3,SMTP,NNTP,HTTP,FTP 等各项服务二、【实验目的】：1、熟悉DNS,DHCP,POP3,SMTP,NNTP,Web,FTP等各项服务功能。

2、利用Window 2003提供的服务，学会DNS，DHCP，POP3，SMTP，NNTP，Web，FTP的配置，并掌握它们的各个功能之间的联系与区别。

三、【实验环境】：PC电脑，windows 2003 server操作系统、网线一条（双绞线）四、【操作过程】：1.由于系统刚安装时，默认是没有安装DNS，DHCP，POP3等设置的，所以需要在控制面板里，手动添加。

选择“开始”—>“控制面板”—>“添加或删除程序”—>“添加/删除windows组件”，单击网络服务即可添加DNS，然后依次添加电子邮件服务、网络服务、应用程序服务器等组件，安装成功后就可配置进行下一步实验了。

2.DHCP动态主机设置协议（Dynamic Host Configuration Protocol, DHCP）是一个局域网的网络协议，使用UDP协议工作，主要有两个用途：给内部网络或网络服务供应商自动分配IP地址给用户给内部网络管理员作为对所有计算机作中央管理的手段。

具体的配置步骤如下：选择单击“开始”→“管理工具”→“DHCP”来连接和管理DHC P服务器(1).打开“DHC P”控制台窗口。

在左窗格中右击DHCP服务器名称，执行“新建作用域”命令。

(2).在打开的“新建作用域向导”对话框中单击“下一步”按钮，打开“作用域名”向导页。

在“名称”框中为该作用域键入一个名称CXP 和一段描述性信息，单击“下一步”按钮。

(3).打开“IP地址范围”向导页，分别在“起始IP地址”和“结束IP地址”编辑框中键入事先确定的IP地址范围219.229.1.1～219.229.1.20。

需注意的是输入客户端IP地址时，服务器的IP地址一定要排除在外。

一直单击“下一步”按钮。

流程图如下：3.WEB，FTP，SMTP服务器创建这3个项目都是安装在IIS组件中完成的制面板”→“添加或删除程序”→“添加/删除Windows组件”，选择“应用程序服务器”（1）WEB（网页服务器）“网站”右击，点击新建网站，之后按照步骤输入网站描述等一步一步的继续操作下去。

直至完成，之后单击CXP. com属性，事先放置一个html文件，并把那个文档设置为默认文档，而我们只要在客户端输入指向网页服务器WEB的IP，就可以直接打开这个文档了。

（2）.FTP服务器步骤如下：右击FTP站点，左击新建FTP站点在打开的“新建FTP站点向导”对话框中单击“下一步”按钮，打开“FTP站点描述”向导页。

在“名称”框中为该作用域键入一个名称（CX P）和一段描述性信息，单击“下一步”按钮。

直至结束，接着点击属性，之后设置如下：在D:ftp\localhost下创建两个文件夹，作为用户专用的文件夹。

LocalUser文件夹是为本机用户所创建的，而连接为本机用户的帐户名称之后分别创立账户。

我的电脑—>右击菜单管理，建立帐户4.DNSDNS 是域名系统(Domain Name System) 的缩写，该系统用于命名组织到域层次结构中的计算机和网络服务。

在Internet上域名与IP地址之间是一对一（或者多对一）的，域名虽然便于人们记忆，但机器之间只能互相认识IP地址，它们之间的转换工作称为域名解析，域名解析需要由专门的域名解析服务器来完成，DNS就是进行域名解析的服务器。

DNS 命名用于Internet等TCP/IP 网络中，通过用户友好的名称查找计算机和服务。
