HSUPA基本原理

HSUPA基本原理

HARQ是一种多路停等协议

TTI 2ms，每个HARQ实体中包含8个HARQ
进程
RNC

TTI 10ms，每个HARQ实体中包含4个
HARQ进程

Cell A
Cell B
HSUPA的HARQ采用的是同步重传的机制 由于HSUPA支持软切换，所以当HSUPA 终端处于软切换的状态时，不同的NodeB 将根据各自的解码结果，向终端反馈 ACK/NACK
UE
0
1
2
3
4
5
6
7
8
9
数据解码 过程
TrBlK 0 TrBlK 1 TrBlK 2 TrBlK 3 TrBlK 0 TrBlK 4 TrBlK 5 TrBlK 3 TrBlK 0 TrBlK 4 RSN=0 RSN=0 RSN=0 RSN=0 RSN=1 RSN=0 RSN=0 RSN=1 RSN=2 RSN=0 Proc=0 Proc=1 Proc=2 Proc=3 Proc=0 Proc=1 Proc=2 Proc=3 Proc=0 Proc=1 RV=0 RV=0 RV=0 RV=0 RV=1 RV=0 RV=1 RV=2 RV=0 RV=0
Page 14
Data ACK NACK
HSUPA关键技术 – HARQ
将数据送往高层，高层启动重排序功能
RNC
1
2
5
3
Node B
Receiver processing Receiver processing Receiver processing Receiver processing Receiver processing Receiver processing Receiver processing Receiver processing

HSDPA和HSUPA技术应用探讨

HSDPA和HSUPA技术应用探讨

HSDPA和HSUPA技术应用探讨[转帖]2006年是中国3G发展的最关键一年，技术的选择关系到建网成本和网络质量。

对HSDPA/HSUPA的技术应用进行探讨，不论是对运营商还是普通用户都将会带来极大的好处。

对于运营商来说，HSDPA/HSUPA可以提高WCDMA和TD-SCDMA网络数据容量和频谱效率、实现性价比高的网络，实现更低的每比特传输成本。

对于普通用户来说，它们可以提供更高的数据速率、更短的服务响应时间、更好的服务可靠性。

一、HSDPA、HSUPA技术性能分析1.HSDPA技术性能分析HSDPA的性能与信道条件(如时间色散、小区环境、终端车速、小区内与小区间的干扰分布)、终端基本检测性能(敏感性、干扰抑制能力等)有关，还受到无线资源管理(RRM)算法的影响，如功率和码资源的分配、载干比估计的准确性及分组调度算法的选择和实施等。

在WCDMA R99中，所有传输信道都是在RNC侧终止，数据的重传功能位于RNC侧，每次重传都要经过Iub接口，增加了数据传输的延迟；HSDPA中的HARQ(Hybrid ARQ,混合自动请求重传)协议位于Node-B中，数据重传无需经过Iub接口，有效增加了无线链路的数据吞吐量，从而提高整个扇区的吞吐量。

在WCDMA R99中，下行链路功率控制的动态范围大约是20dB，而上行链路的功控动态范围可达70dB，这主要是由于下行链路的功率受限于小区内干扰，同时也意味着当用户靠近Node-B时，基站的发射功率会有所降低但不可能在短时间内大幅度下降；HSDPA中使用自适应调制编码(AMC)技术，对于靠近Node-B的用户，充分利用现有的信道条件，使用高阶的调制方案和较高的编码速率，以最大化下行链路的数据吞吐量。

在HSDPA中，小区吞吐量随调制方式、可使用的码信道数量和信道编码速率而不同，它所能达到的理论峰值速率为R99的5倍，如采用3/4编码速率和16QAM调制，能达到的峰值速率为10.7Mbit/s。

WCDMA、CDMA1x、CDMA2000、HSPA、HSDPA、HSUPA各是什么

WCDMA、CDMA1x、CDMA2000、HSPA、HSDPA、HSUPA各是什么

1. WCDMA、CDMA1x、CDMA2000、HSPA、HSDPA、HSUPA各是什么?WCDMAWCDMA(Wideband Code Division Multiple Access )：WCDMA源于欧洲和日本几种技术的融合。

WCDMA采用直扩（MC）模式，载波带宽为5MHz，数据传送可达到每秒2Mbit（室内）及384Kbps（移动空间）。

它采用MC FDD双工模式，与GSM网络有良好的兼容性和互操作性。

作为一项新技术，它在技术成熟性方面不及CDMA2000，但其优势在于GSM的广泛采用能为其升级带来方便。

因此，近段时间也倍受各大厂商的青睐。

WCDMA采用最新的异步传输模式（ATM）微信元传输协议，能够允许在一条线路上传送更多的语音呼叫，呼叫数由现在的30个提高到300个，在人口密集的地区线路将不在容易堵塞。

另外，WCDMA还采用了自适应天线和微小区技术，大大地提高了系统的容量。

WCDMA全名是Wideband CDMA，中文译名为“宽带分码多工存取”，它可支持384Kbps到2Mbps 不等的数据传输速率，在高速移动的状态，可提供384Kbps的传输速率，在低速或是室内环境下，则可提供高达2Mbps的传输速率。

而GSM系统目前只能传送9.6Kbps，固定线路Modem 也只是56Kbps的速率，由此可见WCDMA是无线的宽带通讯。

此外，在同一些传输通道中，它还可以提供电路交换和分包交换的服务，因此，消费者可以同时利用交换方式接听电话，然后以分包交换方式访问因特网，这样的技术可以提高移动电话的使用效率，使得我们可以超过越在同一时间只能做语音或数据传输的服务的限制。

在费用方面，WCDMA因为是借助分包交换的技术，所以，网络使用的费用不是以接入的时间计算，而是以消费者的数据传输量来定。

WCDMA的发起者主要是欧洲和日本标准化组织和厂商，WCDMA继承了第二代移动通信体制GSM 标准化程度高和开放性好的特点，标准化进展顺利。

HSUPA基本原理

HSUPA基本原理

HSUPA基本原理HSUPA（High-Speed Uplink Packet Access）是一种用于移动通信系统中的高速上行数据传输技术。

它是3G网络的一部分，并提供了比之前的技术更快的上行数据传输速度。

本文将详细介绍HSUPA的基本原理和工作机制。

一、HSUPA简介HSUPA是WCDMA（Wideband Code Division Multiple Access）技术中的一部分，旨在提高移动通信网络的上行数据传输速度。

相比于之前的技术，HSUPA可以提供更高的上传带宽，使用户能够更快地发送数据，如照片、视频等。

二、HSUPA的工作机制1. 动态带宽分配（DBA）HSUPA使用一种称为动态带宽分配（DBA）的技术来实现高速上行数据传输。

DBA使网络能够动态地分配上行带宽给需要传输数据的用户，以最大限度地提高网络资源的利用率。

当有多个用户同时上传数据时，DBA可以根据它们的需求来分配带宽，从而保证每个用户都能得到足够的传输速度。

2. 快速调度算法（FSR）HSUPA还使用一种称为快速调度算法（FSR）的技术来管理和调度上行数据传输。

FSR根据网络的拥塞情况和用户的需求，决定哪个用户将被分配更多的带宽来上传数据。

该算法可以在保持网络正常运行的同时，尽可能地提供高速的上行传输。

3. 接收端处理在HSUPA中，接收端通过使用快速反馈信道（HARQ）来处理上行数据的传输。

HARQ允许接收端检测和纠正传输中可能出现的错误，从而确保数据的正确接收。

如果接收端检测到错误，它将发送一个重传请求给发送端，以重新传输受损的数据。

4. 高速调制与编码为了实现更高的上行传输速度，HSUPA采用了一种称为16QAM （16 Quadrature Amplitude Modulation）的调制方式。

16QAM可以在单位时间内传输更多的数据，从而提高传输速度。

此外，HSUPA还使用了一种称为高效的编码方案，如Turbo码，以提高数据的可靠性和传输效率。

wcdma的演进步骤

wcdma的演进步骤

wcdma的演进步骤WCDMA（Wideband Code Division Multiple Access）是第三代移动通信技术（3G）之一，它在2G的CDMA技术基础上进行了很多改进和升级，以提高数据速率和网络容量。

WCDMA的演进步骤如下：1. WCDMA初期标准定义（1999-2001年）在WCDMA初期，标准主要定义了基础架构，包括物理层、通信协议、网络架构等，以及相关的技术标准和测试要求。

2. HSDPA技术（2002年）HSDPA（High Speed Downlink Packet Access）技术是WCDMA的第一个升级版本，主要用于提高下行数据速率和网络容量。

HSDPA技术在物理层引入了多种技术，如快速自适应调制、混合自适应调制、快速衰落补偿等等，可以将下行数据速率提高到10Mbps以上。

3. HSUPA技术（2005年）HSUPA（High Speed Uplink Packet Access）技术是WCDMA的第二个升级版本，主要用于提高上行数据速率。

HSUPA技术在物理层引入了多种技术，如快速上行调度、快速自适应调制、快速功率控制等等，可以将上行数据速率提高到5.76Mbps以上。

4. HSPA+技术（2008年）HSPA+（High Speed Packet Access Plus）技术是WCDMA的第三个升级版本，主要用于进一步提高数据速率和网络容量。

HSPA+技术在物理层引入了多种技术，如MIMO（多输入多输出）、64QAM调制、双载波等等，可以将下行数据速率提高到84Mbps以上，上行数据速率提高到23Mbps以上。

5. DC-HSDPA技术（2010年）DC-HSDPA（Dual Carrier High Speed Downlink Packet Access）技术是WCDMA的第四个升级版本，主要用于进一步提高下行数据速率和网络容量。

DC-HSDPA技术在物理层引入了双载波技术，可以将下行数据速率提高到42Mbps以上。

HSUPA技术实现及其应用分析

HSUPA技术实现及其应用分析
维普资讯
３ ｏ Ｇ Ｔ Ｎｅ
●
Ｈ Ｕ Ａ技 术实现 及 其 应用分 析 ＳＰ
朱 红梅 中 国 电信 股 份 有 限 公 司 广 州 研 究 院
【 摘要 】ＨＳＵＰＡ 作 为继 ＨＳＤＰＡ 后又 一个增 强的数 据解决 方案， 在全 球多媒体 发 展 、视频 监控 以及移 动 Ｖ ０ＩＰ 升温 的脚 步声 中 ，走 入运 营商 的视 野， 受到 业界 的
思是它综合 了前 向纠错码 （ ＥＣ）和重传 （ Ｒ Ｆ Ａ Ｑ）两种 方式
的特点 。Ｒ ９ ４ ９ ／Ｒ 采用 了传统 的Ａ Ｑ方法，重传功能在 Ｒ Ｒ ＬＣ
实现 。Ｈ Ｕ Ａ在 Ｎｏ ｅ Ｂ增 加 了 Ｈ～Ａ Ｑ 功 能 ， 用 以提 高 传 Ｓ Ｐ ｄ Ｒ
１ ２ 快速调度 ．
Ｈ Ｕ Ａ采 用 Ｎｏ ｅ Ｂ的 非 集 中调 度 策 略 。 非 集 中 调 度 策 Ｓ Ｐ ｄ
完全 不一样 的冗余信 息，但该信息 是可 以自解码 的。在每次
１ １ 软合并与 Ｈ Ｒ ． Ａ Ｑ技术
Ｈ Ｕ Ａ采 用混合 自动重 传 Ｈ Ｒ Ｓ Ｐ Ａ Ｑ技术 ，应对 复杂多 变 的传输信道 。Ｈ Ｒ Ａ Ｑ是一种 纠错技术 。混合 （ ｙ ｒ ｄ Ｈ ｂ ｉ ）的意
Ｈ Ｒ Ａ Ｑ重 传时，通 过给 定增量 冗余 方式，提 高译码前 向纠错 的能力 。
息和第 一次发送 的内容完 全一样， 这样 Ｕ Ｅ在解 码前， 先把 重传 的信 息 进行 最大 比合 并后 ，再 进 行解 码，提 高 解码 增 益。 Ｉ Ｒ方 式的重 传支 持两种类 型 ，一 种是重 传时发 送和前 次 发 送完 全 不一样 的冗余信 息 ，该 信息 只有 和第 一 次发 送 的信 息合 并后 才可 以解码 ；另 外一 种是 重传 时 发送 和前次

TD-SCDMA HSUPA技术介绍

TD-SCDMA HSUPA技术介绍
TD-SCDMA HSUPA技术介绍
信产部电信研究院MTNet实验室 duohao
目录
• HSUPA背景介绍 • HSUPA关键技术 • TD-HSUPA协议栈介绍 • TD-HSUPA物理层介绍 • TD的未来与展望
Hale Waihona Puke 2目录• HSUPA背景介绍 • HSUPA关键技术 • TD-HSUPA协议栈介绍 • TD-HSUPA物理层介绍 • TD的未来与展望
33
基于NodeB的快速调度
• 基于Node-B控制的快速物理资源调度
允许同时服务于多种业务和速率的用户，避免码资源 短缺；更为准确地跟踪用户缓存状态，依据用户缓存状态 动态调整资源分配，显著降低数据在用户缓存中的排队时 延，从而改善系统吞吐量；依据无线链路变化动态调整资 源分配，更有效的利用有限的上行物理层资源，避免资源 的过多分配，从而改进系统的上行吞吐量和容量；物理层 资源的分配实体在Node-B中可显著改善各类业务的时延 QoS 特性。Node-B控制的物理资源分配可避免用户发送 资源请求和UTRAN发送响应的时延，省去UTRAN协议栈处 理时间，使HARQ重传时延降到最低。
按照重传发生的时刻来区分，可以将 HARQ可以分为同步和异步两类。TD-HSUPA 使用的都是异步的HARQ。
28
混合自动重传请求(HARQ)
控制信令开销小，在每次传输过程中的参数都
与异步HARQ相比较，同步HARQ具有以下的优势：
是预先已知的，不需要标示HARQ的进程序号。 在非自适应系统中接收端操作复杂度低。 提高了控制信道的可靠性，在非自适应系统中， 有些情况下，控制信道的信令信息在重传时与初 始传输是相同的，这样就可以在接收端进行软信 息合并从而提高控制信道的性能。

HSUPA的关键技术

HSUPA的关键技术
k
■
- -
-
r r
维普资讯
黼 鬻 ㈣ 骥 —黧 烹
HS U P A
麟 鹪 熬 戮 饕 麟麓 鬻
熏
的关 键 技 术
鼎桥 通 信 技 术 有 限 公 司
1
HS UP A 应 用
需求
．
制方式 可 以 相 应 地 在 QP S K 和 1 6 QA M 之 间改 变
ｒ ｕｄｎ ） ｅ ｎａｃ 方式要求每次重传递增发送冗余信息． ｄ ｖ 而且每
次重传包含不同的冗余比特 ， 接收端将各次重传的冗余比
・
如果在子帧（ ＋ 接收到 Ｎ Ｃ ） ＋ Ａ Ｋ反馈 ，Ｅ需要 Ｕ 等待接收到一个绝对授权（ ｓｕ ｒ ｔ： 才能 ａ ｏ ｔ ｇ ｎ） ｂ ｌｅ ａ ￣
试 中的失败信息 用 于 将来 的解 码 是
，
种暗示 性链 路适
．
码 方式
HS UP A
一
一
旦 在 业 务 建 立 或 重 配 置 时确 定就 不 能 再 更 改
。
I 配 技术 而 A M C 采用 明示 的 C／ 或类 似措施 设 置 调 制 和
。
使用 的调 制和 编码 方式 A M C ( 自适 应 调 制编码 ) 是
，
相应的
编码 速 率也 可 以 选 择 最 优 的方式改 变
时 A MC 会选 择
。
一
。
当信道 条件较好
随着移动速 率 的不 断增长 对 无 线数据业 务 的需求也
不 断凸显 出来 如 高质量 的视频流 无 线视频会议 电话 音
．
I 个 需要 较 高载 干 比 ( C／) 的调 制 与编码
，
、
、
格式 以充 分利用 现 有的信道 条件 ；反之 当信道 条件较 差 时

TD-HSUPA资源分配技术的研究

TD-HSUPA资源分配技术的研究

TD-HSUPA资源分配技术的研究摘要 hsupa即上行增强技术是3gpp在r7中提出的一种技术标准。

本文首先详细讨论了hsupa的关键技术和不同配置下的理论峰值速率。

重点对hsupa中的资源分配方案进行了分析,并通过仿真比较了几种资源分配方案的区别。

关键词 hsupa;时分;码分中图分类号tn929.5 文献标识码a 文章编号1674-6708(2010)31-0186-020 引言3gpp r5引入了hsdpa技术,通过采用amc、harq和快速调度等技术,较大幅度地提高了下行速率,例如比较普遍的gaming业务,要求上行提供稳定地较高速的吞吐量, td-hsupa通过应用amc、harq、node b控制的快速调度以及上行干扰控制等关键技术来提高上行峰值速率和上行吞吐量,改善用户体验的满意度[1]。

1 td-hsupa中的关键技术1.1 amc在hsupa技术中,针对上行增强数据信道e-dch,采用了amc和pc 相结合的链路自适应技术。

amc的基本思想就是终端ue对移动信道质量进行实时估计,然后根据信道质量和mcs(调制编码方案)的映射关系把估计的信道质量映射成rmf和rtbs,如果信道条件较好,则选择高阶调制(16qam)和较大的传输块,否则选择qpsk调制和较小的传输块;然后ue把rmf、rtbs和ack/nack信息一起反馈给nodeb[2]。

1.2 高阶调制和快速调度由于系统带宽的限制,为了进一步提高频带利用率和峰值数据速率,hsupa系统中引入了16qam调制技术。

引入16qam之后,理论峰值数据速率是采用qpsk的两倍[3]。

采用高阶调制技术,必然对信道条件要求更为苛刻,根据理论分析,同样的平均符号功率,qpsk调制解调具有更高的可靠性;同时,对于固定的编码方式,低编码速率比高编码速率具有更高的可靠性;通过amc,对编码速率和调制方式的选取进行联合优化。

1.3 理论峰值速率的计算系统所支持的峰值速率与时隙比例关系、配置的e-puch物理资源、e-ucch的数量等因素有关,在时隙比例为5:1时,考虑配置4个业务信道,每次发送时,仅配置1条e-ucch信道,则系统可以支持的理论峰值速率为:(1)其中:704为sf1无编码可以承载symbol数;第一个4为业务时隙数;第二个4为16qam调制时每个symbol数;17为:1个e-ucch和tpc占用的symbol数;24为crc校验比特;5为调度周期5ms。

HSUPA技术说明

HSUPA技术说明

2012年12月17日星期一
16
关键参数
信道表
rHsupaEpuch ：E-Puch信道载波、时隙、信道化码 rHsupaEagch ：E-Agch信道载波、时隙、信道化码、最大功率 rHsupaEhich ：E-Hich类型、载波、时隙、信道化码、最大功率
2012年12月17日星期一
17
关键参数
2012年12月17日星期一
5
基本原理-关键技术Fra bibliotekNode B快速调度
Node B基于信道条件和用户公平性来控制共享资源的 分配，以减少时延、提升吞吐量，更好的适应信道变化。 具体实现时，Node B根据UE上报的调度请求信息进行 资源分配，分配的资源包括时隙、码道、功率信息等。
2012年12月17日星期一
HSUPA概要介绍
2012年12月17日星期一
1
内容提要

基本原理介绍 关键参数修改 问题解决思路
2012年12月17日星期一
2
基本原理介绍
HSUPA-- High Speed Uplink Packet Access
为了改善上行性能，提高上行分组数据的传输速率， 提高上行分组数据的总体吞吐量，同时减少传输延迟， 3GPP推出了HSUPA技术。 HSUPA采用的关键技术有自适应调制编码（AMC）、 HARQ、NodeB快速调度、5msTTI等。 新增的信道有一个传输信道E-DCH（对应物理信道EPUCH），三个物理信道E-AGCH、E-HICH、E-RUCCH 以及一个E-UCCH。
14
关键参数
Node B表
rNodebAAl2Path >TagHsupaRtTrafficSuppor：是否支持Hsupa实时业务 rNodebAAl2Path >ResvdUpBandForHsupaRt：为Hsupa实时业务预留的上行带宽 rNodebAAl2Path >MaxHsupaNrtTrafficNum：允许接入的Hsupa非实时业务的最大数目 rNodebAAl2Path >HsupaScheduleTag：是否支持Hsupa调度 rNodebAAl2Path >HsupaNonScheduleTag：是否支持Hsupa非调度

HSUPA

HSUPA

HSUPA (high speed uplink packet access)高速上行链路分组接入。

HSUPA通过采用多码传输、HARQ、基于Node B的快速调度等关键技术，使得单小区最大上行数据吞吐率达到5.76Mbit/s，大大增强了WCDMA上行链路的数据业务承载能力和频谱利用率。

与HSDPA类似，HSUPA引入了五条新的物理信道E-DPDCH、E-DPCCH、E-AGCH、E-RGCH、E-HICH和两个新的MAC实体MAC-e和MAC-es，并把分组调度功能从RNC下移到NodeB，实现了基于NodeB的快速分组调度，并通过混合自动重传HARQ、2ms无线短帧及多码传输等关键技术，使得上行链路的数据吞吐率最高可达到5.76Mbit/s，大大提高的上行链路数据业务的承载能力。

WCDMA Rel5中的HSDPA是WCDMA下行链路方向(从无线接入网络到移动终端的方向)针对分组业务的优化和演进。

与HSDPA类似，HSUPA是上行链路方向(从移动终端到无线接入网络的方向)针对分组业务的优化和演进。

HSUPA是继HSDPA 后，WCDMA标准的又一次重要演进。

利用HSUPA技术，上行用户的峰值传输速率可以提高2-5倍，HSUPA还可以使小区上行的吞吐量比R99的WCDMA多出20-50%。

[编辑本段]HSUPA采用的三种主要技术HSUPA采用了三种主要的技术:物理层混合重传，基于Node B的快速调度，和2msTTI短帧传输。

下面将对这些技术进行介绍。

物理层混合重传[L1(Fast) HARQ]:在WCDMA R99中，数据包重传是由RNC控制下的RLC重传完成的。

在AM模式下，RLC的重传由于涉及RLC信令和Iub接口传输，重传延时超过100ms。

在HSUPA中定义了一种物理层的数据包重传机制，数据包的重传在移动终端和基站间直接进行，基站收到移动终端发送的数据包后会通过空中接口向移动终端发送ACK/NACK信令,如果接收到的数据包正确则发送ACK信号,如果接收到的数据包错误就发送NACK信号,移动终端通过ACK/NACK的指示,可以迅速重新发送传输错误的数据包。

HSUPA技术的研究与应用

HSUPA技术的研究与应用

资 源 占用 较 大 ， 谱 利 用 率 较 低 。 频
Ａ＋中 ， 由于 采 用ＭＩ ＭＯ等 技 术 ， 计峰 值 速 预
率 将 达 到 ５ Ｍ ｂ ｔ ｓ ０ ｉ／ 。
ＨＡＲＱ技术 的差 异 ， 在ｗ —ＨＳ Ａ技术 ＵＰ 同步 ＨＡＲＱ的 主要 情 况下 请 求 授 权 以 进 行 数 据 传 输 ， 射 在 中采 用 的是 同 步ＨＡＲＱ。 映 物 理 随 机 接 入 资 源 上 ， 要 用 于 上 行 增 强 优 点 是 节 省 了 控 制 信 令 的 开 销 ， 需 要 表 主 不
ＤＣＨ状 态 下 的 ＵＥ在 没有 资 源 授 权 的
１ Ｈ Ｕ Ａ技术 的特 点 ＳＰ
３Ｐ Ｇ Ｐ中的ＴＤ Ｓ ＤＭＡ 准 化 从 ２ ０ － Ｃ 标 ０６
年开 始 ， 引入 了包括 Ｎ ｄ Ｂ 速调度 、 ｏ ｅ 快 ＨＡ
ＲＱ￣ ＡＭ Ｃ等 的上 行 链 路 增强 技 术 ， 单 载 Ｉ Ｊ 在 波 的情 况 下 ， 持 ２ ２ ｉ／ 的 上 行数 据 速 支 ． Ｍｂ ｔ ｓ 率…。 ＨＳＵＰＡ的关 键 技 术 如 下 。 Ｓ Ａ中采 用 的 主 要链 路 自适 应 技 术 ， 以 ＵＰ 可
Ｃｅｌ ｌ
—
Ａ技 术 ， 现 了对 上 行 的 业 务 速 率 增 强 。 实 通 实 体 的 结 构 和 功 能 详 见 参 考 文献 ｌ 。 ４ ｌ
过 使 用 ＡＭ Ｃ、 ＨＡＲＱ及 快速 调 度等 技 术 获 得增 强的上行 用户速率和 系统吞 吐量 ， 为 上 行提 供 了２． Ｍｂ ｔ ｓ 峰 值 速率 。 ＨＳ ２ ｉ／ 的 在 Ｐ
自适应 调制 编码 （ Ｍｃ） 术 ， ＭＣ Ｈ Ａ 技 Ａ 是 示 信 道 （ ＨＩ Ｅ ＣＨ） Ｅ ， ＡＧＣＨ是 一个 新的 下 分 配 一 个 唯 一 的 扰 码 。 果 对 于 一 个 ｕＥ， 如 依 据 用 户 信 道 质 量 状 况 的 动 态 变 化 ， 整 的物 理 资 源信 息 ， 调 用于 支 持Ｎｏ ｅ ｄ Ｂ的快 速 就 需 要 在后 面 帧 的相 同时 隙和 码 资 源 中进 数 据 使 用 的调 制 和 编 码 方 式 。 用 户信 道 调 度 。 －ＤＣ 当 在Ｅ Ｈ服务 小 区 使 用 的 ＵＥ 标识 ， 行 重 传 ， 且 同 时 调 度 器 完 全 有 可 能 将 此 而 Ｃ配 置 的 ； 个 小 区 内 Ｅ— 一 资 源 分 配 给 其 他 ＵＥ， 成 冲 突 。 质量 较 好 时 ， 用 较 高 阶 的 调 制 和 编 码 ， 使 反 是 由 ＵＥ的 ＲＲ 造 之 ， 使用 较 低 阶 的 方 式 ｌ 。 而 达 到 增加 ＨＩ Ｈ的 数量 由系 统 配 置 ， 则 ２从 １ ｃ 调度 用 户 和 非 调

7-HSUPA 介绍-49

7-HSUPA 介绍-49

上行 HARQ 软切换n 在CDMA系统中，当一个NodeB接收到正 确的数据包，而另一个NodeB没有接收到 正确数据包时，这就可以体现出软切换的 价值。

n I在HSUPA HARQ的软切换下，一个 NodeB发送ACK给UE，同时另一个 NodeB发送NACK给该UE。

在这种情况 下，系统已经接收了从UE发送来的数据 包，所以UE 不应该再重传数据。

因此， 接收到错误数据包的NodeB，它的HARQ 过程必须重新开始接收下一次数据传输。

忽略本次的接收失败。

RNC必须保证从不 同NodeB 获取的数据包的有效合并，并合 并后的数据传给上层系统。

n 在软切换的处理过程中，只有当在激活集中的所有NodeB都得不到正确的 信息时，UE才会重传数据。

UE只要接收到一个ACK信息，都不需要重传。

n 软切换可以获得分集增益，改善有效吞吐率，减少重传次数。

PDF created with pdfFactory Pro trial version 快速分组调度n 在R99/R4/R5, 分组调度是由 RNC来完成的。

n 对于HSUPA，分组调度有 NodeB实现，调度周期为2ms以 实现快速调度，所以上行空口的 能力得到很大改善。

n 分组调度有RNC实现，将造成更长的时延。

所以快速链接的自适应和快速 分组调度不能被实现。

n 在HSUPA，NodeB的分组调度实体可以直接使用物理层的实时测量信 息，内部统计信息和UE上报的性能调度信息，以减少系统传输时延，优 化用户的信道传输属性。

PDF created with pdfFactory Pro trial version 上行快速分组调度上行和下行 上行和下行无线 无线分 分组 组调度， 调度，在资 在资源 源控制方 控制方面 面有 有不同 不同的复 的复杂 杂度。

度。

n 下行：NodeB可以得到各个具体业务的缓存使用情况，而且NodeB 可以精确控制功率资源的分配和释放，以达到控制系统接入和用户 服务质量的目的。

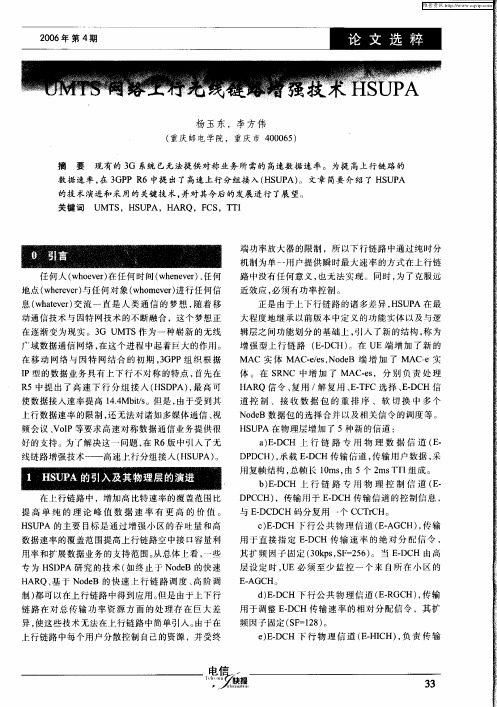

UMTS网络上行无线链路增强技术HSUPA

UMTS网络上行无线链路增强技术HSUPA
数据 速率 的覆盖范 围提 高上 行链路 空 中接 口容 量利
ＣＥＤ ） ．ＣＨ Ｆ行 公 共 物 理 信 道 （－ ＧＣ ， 输 ＥＡ Ｈ）传 用 于直 接 指 定 ＥＤＣ 传 输 速 率 的绝 对 分 配 信 令 ， ． Ｈ
其 扩 频 因 子 固定 （０ ｐ ，Ｆ ２ ６ 。 当 ＥＤＣ 由高 ３ ｋ ｓＳ ＝ ５ ） － Ｈ
大程度 地继 承 以前版 本 中定 义 的功能 实体 以及 与逻
辑层之 间功 能划 分 的基础 上 ， 引入 了新 的结 构 ， 为 称 增 强 型上 行 链路 （ － Ｃ 。在 ＵＥ端 增 加 了新 的 Ｅ Ｄ Ｈ）
ＭＡＣ 实 体 ＭＡＣｅｅ， ｄＢ 端 增 加 了 ＭＡ ｅ实 －／ｓＮｏｅ Ｃ—
上行链 路 中每个用 户 分散控 制 自己的 资源 ，并 受终
ｅＥＤＣ 下 行 物 理 信 道 （ ． Ｃ ， 责 传 输 ）． Ｈ ＥＨＩＨ）负
电１
一
… ＩⅢ… ”ｌ … ， 快报 ／＿ｌ Ｉ ＿ ｌ
３ ３
维普资讯
２０ ０ ６年 第 ４期
维普资讯
２０ ０ ６年 第 ４期
杨 玉 东 ，李 方伟
（ 重庆 邮 电学院 ，重庆 市 ４ ０ ６ ） ０ ０ ５
摘
要
现 有 的 ３ 系统 已无法提 供 对称 业务 所 需的 高速 数 据速 率 。 为提 高上 行链 路 的 Ｇ
数 据速 率 ， ３ Ｐ ６中提 出了高速上 行 分组接 入 （ ＵＰ 。 文章 简要 介绍 了 Ｈ Ｕ Ａ 在 Ｇ ＰＲ ＨＳ Ａ） ＳＰ
Ｄ Ｄ Ｈ） 承载 Ｅ Ｄ Ｈ 传输 信 道 ， ＰＣ ， －Ｃ 传输 用 户数 据 ， 采 用 复帧 结构 ， 总帧 Ｋ ｌ ｍｓ 由 ５个 ２ Ｔ 组成 。 ０ ， ｍｓ Ｉ Ｔ

HSDPA&HSUPA

HSDPA&HSUPA

HSDPA/HSUPA：共性中的差异HSUPA作为HSDPA的孪生姐妹，虽然风头不如HSDPA强劲，但是随着标准的稳定、技术的成熟、产品的面试，伴随着各方的吹嘘鼓噪，在2006年一样会家喻户晓。

大部分业内人士相信，由于话音、高速的数据和多媒体等业务将会在不久的将来更有效地整合。

利用IP技术同时承载话音、高速的数据和多媒体业务，会使运营商更有效地管理整个网络和降低网络的运营成本，同时比较容易推出新的业务。

因此，3GPP应运而出的HSUPA 即成为WCDMA无线技术在HSDPA之后的进一步演进的标准，该标准已于2004年3月冻结，今年3月份全部CR已完成，预计2007年中即会有相应的预商用产品，在2008年即会商用。

一、HSDPA/HSUPA的关键技术1.新信道的引入为了支持高速业务，HSDPA/HSUPA都引入了新的物理信道。

(1)HSDPA高速物理下行共享信道(HS-PDSCH：HighSpeedPacketData Shared Channel)：承载实际分组数据，扩频因子（SF）＝16，QPSK和16QAM，每小区最多15个HS-PDSCH，累积数据峰值速率达到14.4Mbit/s。

在单用户使用15个HS-PDSCH，16QAM调制以及编码速率为1的情况下实现。

高速共享控制信道(HS-SCCH：HighSpeedSharedControl Channel)：承载信令信息的下行信道（信道码集、调制方案、传输块大小、HARQ处理号、冗余和星座版本参数、新数据标记和UE标识），SF＝128，QPSK由Node B进行功率控制，每小区最多32个HS-SSCCH，每用户设备最多4条HS-SCCH。

高速专用物理控制信道(HS-DPCCH：HighSpeedDedicatedPhysical Control Channel)：承载信令信息的上行信道(ACK/NACK及信道质量指示（CQI）)，SF＝256，QPSK中止于NodeB。

WCDMA(HSDPA HSUPA DC)

WCDMA(HSDPA HSUPA DC)

1：双载波扩容（解决容量问题）WCDMA双载波是指一个扇区的双载波就是一个扇区使用两个频点，容量提升一倍。

通过扩容双载波可以提高无线容量，提高单站无线容量来确保更多的用户接入和单用户数据业务的感受；同时增加双载波可以提升网络质量，降低单载扇负荷，提高Ec/Io。

WCDMA发展2：HSDPA/HSUPA/HSPA+/DC2-1：HSDPA（仅支持硬切换，不支持软切换）:HSDPA（High Speed Downlink Packet Access）：HSDPA信道包括共享数据信道（HS-DSCH）以及下行共享信道（HS-SCCH）、下行共享专用信道（HS-DPCCH）HSDPA调制方式：QPSK和16QAM（高阶调制），在信道质量CQI好条件下,采用16QAM调制，反之采用QPSK调制方式，采用QPSK调制方式：最大速率：7.2Mbps 采用16QAM调制方式：最大速率：14.4MbpsHSDPA单载波最大速率：3.84M/16 * 4 * 15=14.4Mbps3.84M：码片速率16：HSDPA的扩频因子固定为164：采用高阶调制16QAM后的提高倍数15：最多可采用15个码道2-2：HSUPA(支持软切换):HSUPA（high speed uplink packet access）HSUPA单载波最大速率（打开TTI 2ms开关可提升上行峰值速率）：对于TTI 10ms的HSUPA终端，上行峰值速率1.92Mbps对于支持TTI 2ms 的HSUPA终端，上行峰值速率5.76MbpsHSUPA关键技术：1：混合重传技术（HARQ）2：2ms TTI技术（大大减少传输的时延，支持更快的HARQ重传，HSUPA必须支持10ms 的TTI,2ms TTI 为可选）3：快速调度2-3：HSPA+（High-Speed Packet Access+）增强型高速分组接入技术HSPA+单载波最大速率：上行5.76Mbps 下行21Mbps1：HSPA+采用了更高阶调制方式，下行采用64QAM,上行采用16QAM2：多输入多输出技术MIMO2-4：DC-HSPA+(DC译为Dual cell，为双载波捆绑)DC-HSPA+ 最大速率：上行5.76Mbps 下行42MbpsDC译为Dual cell，为双载波捆绑，实现2倍于单载波速率的技术，可达42M的下行速率;HSPA+单载波最高可达到21Mbps的下行速率，HSPA最高则为14.4Mbps。

HSUPA通信技术

HSUPA通信技术

各种通信技术的基本原理：HSUPA通信技术HSUPA设计遵循的准则之一是尽可能地兼容R99版本中定义的功能实体与逻辑层间的功能划分。

在保持R99版本结构的同时，HSUPA的传输层中，上行方向新增一个增强专用传输信道——E-DCH，它给上行带来的一些新功能和高速下行共享信道(HS-DSCH)提供给下行HSDPA的特性类似，是用来传输上行用户数据，支持比R99的专用上行传输信道更强的性能。

E-DCH传输信道支持基于NodeB的快速调度，快速物理层增量冗余HARQ合并，以及可选的更短的2ms 传输时间间隔(TTI)。

和HSDPA不同，HSUPA不是一个共享信道，而是一个专用的。

每个UE只有一个E-DCH传输信道，但可以有多个DCH，它们并行传送并复用成一个DCH类型的编码复用传输信道(CCTrCH)。

具体来说，就是每一个UE 有它自己到NodeB的专用E-DCH数据通道，它相对于DCHs和其他UE的E-DCHs 都是独立的。

E-DCH信道在TTI中传输用户数据。

为减小时延，提高终端用户服务质量、系统和终端吞吐量，E-DCH除支持10 msTTI外，还引入了2ms TTI。

表1列出了DCH，HSDPA和HSUPA的关键特性表现。

表1 DCH，HSDPA和HSUPA的关键特性表现参考文献[WCDMA HSUPA中关键技术的研究和实现]The current evolution of cellular systems towards packetbased data networks will require the substitution of traditional circuit-switched voice service with Voice overIP (VoIP)service. The main rationales for this choice are the lower operating costs for radio network operators (all-IP networks),as well as the improvement of the end-user flexibility (e.g.rich-call [4]).In the on-going standardization effort of WCDMA evolution, driven by 3GPP, so called High Speed Packet Access (HSPA) systems will provide such a framework for 3G cellular systems. In particular, continuous connectivity is currently under study for the introduction in HSUPA [1], the uplink enhancement of WCDMA, with the target of allowing a mobile station (UE, in the3GPP denomination) to maintain its connection to a base station 1 (nodeB) without increasing excessively the system interference. In fact, with the current system, uplink connectivity represents the main limiting factor to the introduction of VoIP, due to the increase of the interference level whenever a significant number of users in the same cell are continuously connected to the base station.参考文献[VoIP over HSUPA link level performance study]论述前沿通信技术：HSUPA通信技术基于演进考虑，HSUPA设计遵循的原则之一是尽可能地兼容R99版本中定义的功能实体与逻辑层间的功能划分。
