AVC系统技术介绍资料

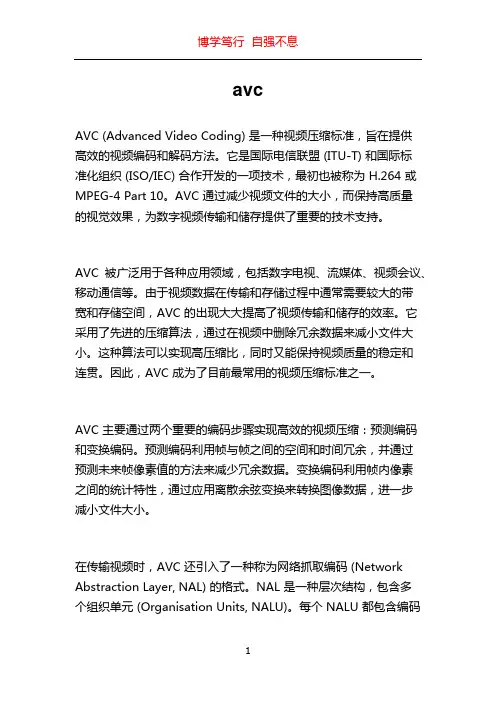

avcAVC (Advanced Video Coding) 是一种视频压缩标准，旨在提供高效的视频编码和解码方法。

它是国际电信联盟 (ITU-T) 和国际标准化组织 (ISO/IEC) 合作开发的一项技术，最初也被称为 H.264 或MPEG-4 Part 10。

AVC 通过减少视频文件的大小，而保持高质量的视觉效果，为数字视频传输和储存提供了重要的技术支持。

AVC 被广泛用于各种应用领域，包括数字电视、流媒体、视频会议、移动通信等。

由于视频数据在传输和存储过程中通常需要较大的带宽和存储空间，AVC 的出现大大提高了视频传输和储存的效率。

它采用了先进的压缩算法，通过在视频中删除冗余数据来减小文件大小。

这种算法可以实现高压缩比，同时又能保持视频质量的稳定和连贯。

因此，AVC 成为了目前最常用的视频压缩标准之一。

AVC 主要通过两个重要的编码步骤实现高效的视频压缩：预测编码和变换编码。

预测编码利用帧与帧之间的空间和时间冗余，并通过预测未来帧像素值的方法来减少冗余数据。

变换编码利用帧内像素之间的统计特性，通过应用离散余弦变换来转换图像数据，进一步减小文件大小。

在传输视频时，AVC 还引入了一种称为网络抓取编码 (Network Abstraction Layer, NAL) 的格式。

NAL 是一种层次结构，包含多个组织单元 (Organisation Units, NALU)。

每个 NALU 都包含编码视频的一部分，使其能够根据需要进行传输和储存。

因此，通过使用 NAL，AVC 可以灵活地进行视频的传输和储存。

与许多其他视频压缩标准相比，AVC 在视频质量和压缩比之间实现了一个很好的平衡。

这使得 AVC 成为一种非常实用的视频编码技术。

无论是通过有线网络还是无线网络传输视频，AVC 都可以提供高效且清晰的视频流。

由于其广泛的应用领域，AVC 成为了互联网视频和数字媒体广播的主要标准之一。

然而，随着互联网技术的快速发展，高清视频和4K/UHD 分辨率视频的需求也越来越多。

AVC介绍一、AVC定义AVC是自动电压控制（Automatic Voltage Control）的简称，它是利用计算机和通信技术，对电网中的无功资源以及调压设备进行自动控制，以达到保证电网安全、优质和经济运行的目的。

二、AVC控制原则1、首先保证电网安全稳定运行，2、保证电压合格，3、降低网损。

三、无功电压优化计算的难点1、电力系统无功电压具有复杂性、非线性、不精确性及实时性特点2、无功优化问题是一个多目标、多变量、多约束的混合非线性规划问题3、计算所依赖基础数据的准确性难以可靠保证四、无功电压优化运行的一般原则1、在留足事故紧急备用的前提下，尽可使系统中的各点电压运行于允许的高水平；2、无功功率尽量做到分区分层平衡。

五、无功电压调节的分类1、一次调节毫秒—秒发电机组AVR自动调节，快速响应系统电压变化（类似一次调频）；2、二次调节数十秒—5分钟由无功设备吸收和发出的无功功率，使区域内电压合格（类似AGC）；3、三次调节 10分钟—15分钟使系统电压和无功分布全面协调，控制电网在安全和经济准则优化状态下运行（类似经济调度）。

六、发电机组无功资源特点1、响应快2、连续调节3、调节范围大4、成本低七、机组无功控制原则1、保证机端电压满足机组厂用电及变压器运行要求2、保证无功功率满足机组P-Q曲线要求3、保证高压母线电压满足要求；4、维持机组无功分配均衡；5、维持区域无功尽量平衡；八、AVC控制路径发电厂：省调AVC软件――省调SCDAD系统――下行通道――电厂当地功能――（DCS/CCS）――YC无功调节装置――机组自动励磁调节器（AVR）九、机组AVC命令方式1、采用设点值方式，是5MVAR的整数倍，周期一般为1－5分钟。

2、下发机组无功指令的同时，同时还下发主站采集到的机组其它实时信息，如机组实际有功、无功、机端电压，电厂母线电压，由电厂当地功能进行比较，正常后才转发给无功调节装置，否则将发通讯中断信号给无功调节装置。

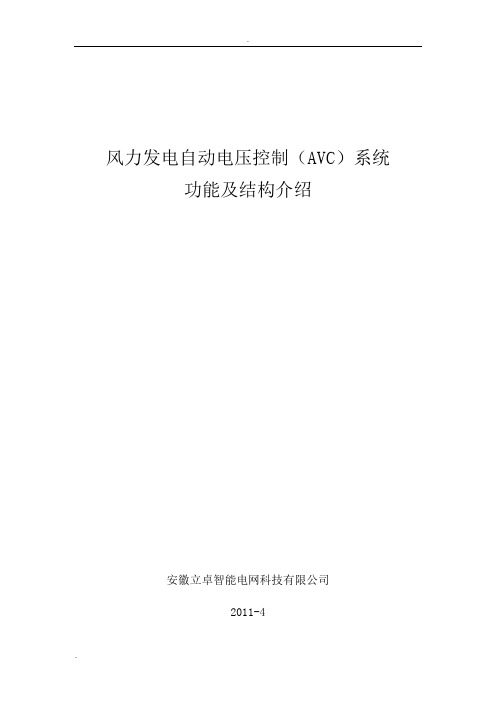

风力发电自动电压控制（AVC）系统功能及结构介绍安徽立卓智能电网科技有限公司2011-4目录一，概述 (3)二，风场一般概况 (3)三，风电场AVC系统说明 (5)四，风电场AVC系统技术方案 (7)1.系统结构 (7)2.软件功能 (8)3.风场AVC设备接口描述 (9)4.控制模式 (11)5.控制目标 (11)五，风电场AVC系统规范和标准 (11)1.应用的标准及规范 (11)2.一般工况 (12)3.安装和存放条件 (13)4.供电电源 (13)5.接地条件 (13)6.抗干扰 (13)7.绝缘性能 (13)8.电磁兼容性 (13)9.机械性能 (14)一，概述作为一种经济、清洁的可再生新能源，风力发电越来越受到广泛应用。

据相关数据统计，2008年我国当年新增风电装机容量超过600万千瓦，累计装机容量达到1200万千瓦以上，2009年新增装机容量达到1300万千瓦，累计装机容量达到2500万千瓦以上。

在今后3~5年乃至10年中，预计我国每年新增装机容量将保持在500~800万千瓦。

由于风力发电厂安装地点都离负荷中心较远，一般都是通过220kV或500kV超高压线路与系统相连，加之风力发电的输出功率的随机性较强，因此其公共连接点的无功、电压和网损的控制就显得比较困难。

目前风力发电厂为控制高压母线电压在一定波动范围内并对风场所消耗的无功进行补偿，现装有的补偿设备种类有，纯电容补偿，SVC（大部分为MCR）和少量的SVG。

目前各省网公司正在实施所辖电网内风电场的AVC控制，为达到较好的控制效果，减少电压波动提高电压合格率，为电网提供必要无功支撑和降低网损的要求，希望对装机容量占全网发电容量比重越来越大的风力发电场进行无功和电压控制，即在系统需要的时候既可发出无功，又可以吸收网上过剩的无功功率，以达到减少电压波动，控制电压和降低网损的目的。

二，风场一般概况风机输出电压一般为690V，每台发电机有一箱式变压器将电压升至35kV，几台箱式变串联经35kV开关接与35kV母线。

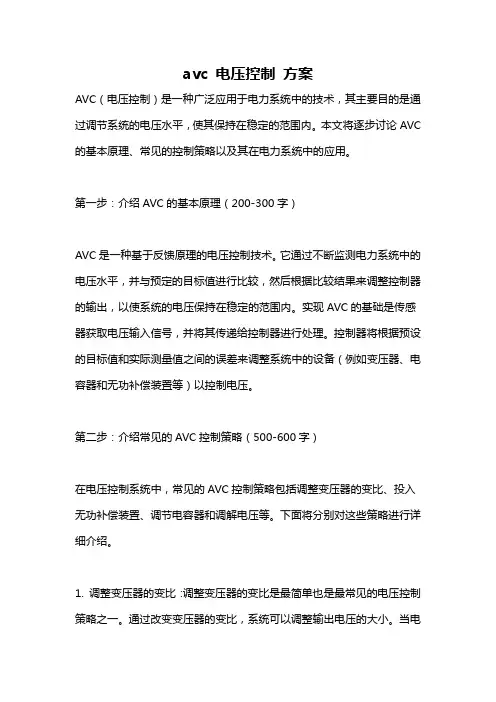

avc 电压控制方案AVC（电压控制）是一种广泛应用于电力系统中的技术，其主要目的是通过调节系统的电压水平，使其保持在稳定的范围内。

本文将逐步讨论AVC 的基本原理、常见的控制策略以及其在电力系统中的应用。

第一步：介绍AVC的基本原理（200-300字）AVC是一种基于反馈原理的电压控制技术。

它通过不断监测电力系统中的电压水平，并与预定的目标值进行比较，然后根据比较结果来调整控制器的输出，以使系统的电压保持在稳定的范围内。

实现AVC的基础是传感器获取电压输入信号，并将其传递给控制器进行处理。

控制器将根据预设的目标值和实际测量值之间的误差来调整系统中的设备（例如变压器、电容器和无功补偿装置等）以控制电压。

第二步：介绍常见的AVC控制策略（500-600字）在电压控制系统中，常见的AVC控制策略包括调整变压器的变比、投入无功补偿装置、调节电容器和调解电压等。

下面将分别对这些策略进行详细介绍。

1. 调整变压器的变比：调整变压器的变比是最简单也是最常见的电压控制策略之一。

通过改变变压器的变比，系统可以调整输出电压的大小。

当电压过低时，可以增加变比以提高电压；当电压过高时，则可以降低变比以降低电压。

2. 投入无功补偿装置：无功补偿装置主要包括静态无功补偿装置（SVC）和静态同步补偿装置（STATCOM）。

它们通过控制电容器或电感器的投入和退出，提供或吸收无功功率，以控制系统的电压。

当系统电压过低时，无功补偿装置会提供无功功率，以提高电压；当系统电压过高时，无功补偿装置则会吸收无功功率，以降低电压。

3. 调节电容器：电容器可以储存电能，并在需要时释放。

当系统电压过高时，可以通过将电容器接入系统来吸收多余的电能，降低电压；当系统电压过低时，可以通过释放电容器的电能来提高电压。

4. 调解电压：调解电压是使用可控的功率电子装置（如可控变压器或可控电容器）来调节电源电压的一种策略。

这种方法可以实现快速精确的电压控制，但需要精确的控制算法和高精度的测量系统。

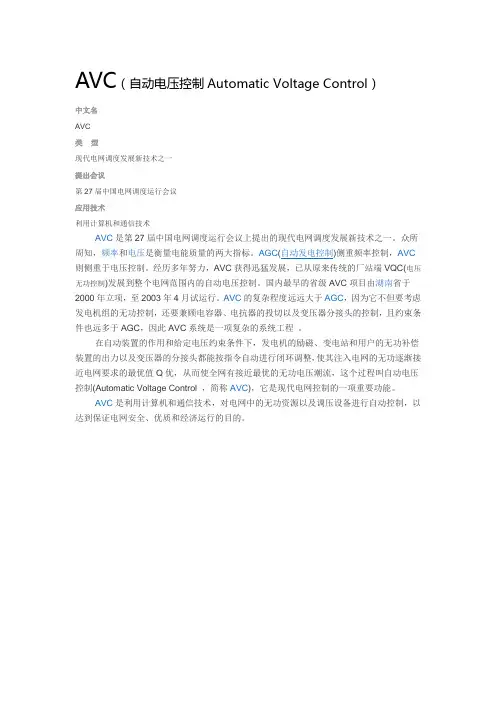

AVC（自动电压控制Automatic Voltage Control）
中文名
AVC
类型
现代电网调度发展新技术之一
提出会议
第27届中国电网调度运行会议
应用技术
利用计算机和通信技术
AVC是第27届中国电网调度运行会议上提出的现代电网调度发展新技术之一。

众所周知，频率和电压是衡量电能质量的两大指标。

AGC(自动发电控制)侧重频率控制，AVC 则侧重于电压控制。

经历多年努力，AVC获得迅猛发展，已从原来传统的厂站端VQC(电压无功控制)发展到整个电网范围内的自动电压控制。

国内最早的省级AVC项目由湖南省于2000年立项，至2003年4月试运行。

AVC的复杂程度远远大于AGC，因为它不但要考虑发电机组的无功控制，还要兼顾电容器、电抗器的投切以及变压器分接头的控制，且约束条件也远多于AGC，因此AVC系统是一项复杂的系统工程。

在自动装置的作用和给定电压约束条件下，发电机的励磁、变电站和用户的无功补偿装置的出力以及变压器的分接头都能按指令自动进行闭环调整，使其注入电网的无功逐渐接近电网要求的最优值Q优，从而使全网有接近最优的无功电压潮流，这个过程叫自动电压控制(Automatic Voltage Control ，简称AVC)，它是现代电网控制的一项重要功能。

AVC是利用计算机和通信技术，对电网中的无功资源以及调压设备进行自动控制，以达到保证电网安全、优质和经济运行的目的。

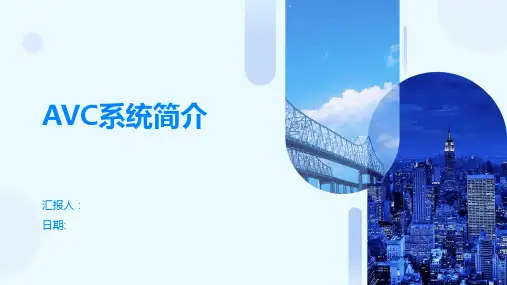

AVC系统简介一，什么是AVC系统？AVC系统是以在线模式运行的电网电压无功控制系统，通过调度自动化 SCADA 系统采集各变电站、发电厂的母线电压、母线无功、主变高、低压侧无功测量数据，以及各开关状态数据等实时数据进行在线分析和计算，从电网优化运行的角度调整全网中各种无功控制设备的参数，对其进行集中监视和分析计算，在满足节点正常功率平衡及各种安全指标的约束条件下，主变压器分接开关调节次数最少、电容器投切最合理、发电机无功出力最优、电压合格率最高和输电网损率最小的综合优化目标，实现电网经济运行的过程，实现对无功装置进行协调优化自动闭环控制。

Smart AVC，把我国独有的经济压差(△UJ)无功潮流计算技术与先进无功动态补偿装置(advanced SVC—ASVC)相结合建设Smart AVC。

ASVC是无功就地平衡补偿、电压波形对称补偿与谐波补偿一体化装置。

二、系统概述：智能电网电压无功自动控制AVC系统（简称“智能AVC系统”）通过调度自动化系统采集各节点遥测、遥信等实时数据进行在线分析和计算，以各节点电压合格、关口功率因数为约束条件，进行在线电压无功优化控制，实现主变分接开关调节次数最少、电容器投切最合理、发电机无功出力最优、电压合格率最高和输电网损率最小的综合优化目标,最终形成控制指令，通过调度自动化系统自动执行，实现了电压无功优化自动闭环控制。

三、AVC系统意义：电压是电力系统电能质量的重要指标之一。

实现智能AVC，对保障电能质量，提高输电效率，降低网损，实现稳定运行和经济运行，是顺应社会发展的战略要求，对共创和谐社会有着长远的意义。

四、AVC系统目标：提高电网安全、稳定经济运行，降低电压崩溃事故而引起的大规模停电风险。

提高电压的电压质量。

五、AVC系统特色1.提高输电效率，最大限度的降低线路损失。

2.提高输电网用户用电的效率、可靠性。

3.提高输电网供电设备利用率。

4.减轻监控值班人员劳动强度。

快速电压调节器“快速电压调节器（AVC）是由一个电压源逆变器、旁路电路和一个串联在电网和被保护的负载之间的注入变压器组成的系统。

”AVC监测电网的输入电压，当他偏离设定值时系统就通过采用现代IGBT技术的逆变和串联注入一适当的补偿电压。

与UPS不同的要点是其能量实际上来自电网不是独立的储存装置。

记住，当电压突降30%时仍有70%剩余用来重新构筑所丢失的部分。

AVC以小于一周波的响应速度对所有电压突降作出校正，从而消除了电压突降对敏感负载的影响。

尺寸：AVC通过串联的注入变压器与负载连接。

系统的容量只需要用来校正典型的电压突降深度，如单相50%。

因此注入变压器实际的容量只需30%（三相）即可。

这样，对于一个典型的1MVA系统大小，因此其占地面积非常小。

维护：最主要的维护要求集中在能量存储介质上。

而ＡＶＣ根本没有存储介质，因而免除了绝大部分的维护工作。

效率：电力品质装置的寿命周期拥有成本是不应该被忽视的（但常常被忽视）。

对于其他代替方案，更换易耗件（如电池）是一项重要的的企业管理费用。

对于ＡＶＣ，他是连续在线的，电力直接流过注入变压器绕组而不经过任何多级电力转换，因而获得98％（最低）至高于99％（典型）的高效率。

可靠性：设计上ＡＶＣ含有一个大功率逆变器级，但是非常重要的一点是逆变级并非在负载和电网之间。

ＡＶＣ也许是当今市场上能找到的最有保障的电力品质装置了，因为ＡＶＣ实际上是不可能“丢掉”负载的。

响应速度：ＡＶＣ在1～2毫秒内就能检测到偏离设定点的电压并立即开始作出修正。

因此，响应速度之快足以保护即使是最敏感的负载，例如韩国的整座半导体制造厂！快速电压调节器——案例分析案例分析１：一套2MVA26.4KV的系统，现在保护Bacardi公司为南北美洲市场的所有朗姆酒生产。

该套AVC正好在2003年底前安装。

到2004年3月31日已保护用户防止了27次重大电压突降事件的侵害。

而且自安装以后，工厂很不走运地在一年中经受了三次猛烈的飓风袭击。
