现代汽车电气系统故障诊断思路分析与检修方法随着科技的发展，现代汽车的电气系统越来越复杂，其中包括动力电池管理系统、发动机管理系统、车身控制系统等多个子系统。

由于电路复杂性和器件种类繁多，电气系统故障的诊断和检修变得愈发困难。

本文将就现代汽车电气系统故障诊断思路和检修方法进行分析，为汽车维修技术人员提供一些参考。

一、故障诊断思路分析1. 故障现象观察进行现象的观察。

仔细记录车辆在行驶、启动、停车、加速、制动、转向等各种操作状态下出现的异常现象。

是否有报警灯亮起、发动机抖动、加速不顺畅等。

这些都有可能是由于电气系统出现故障导致的。

2. 故障信息获取通过汽车诊断仪、车载数据记录仪等工具获取车辆的故障代码、故障历史记录，有助于缩小故障范围。

能够判断出哪一个子系统出现问题，及时定位故障。

3. 电路分析利用汽车原理图、线路图和布线图等资料进行电路分析，分析故障点的可能性。

掌握车辆电气系统的结构和工作原理，有助于判断问题所在。

4. 检测与测量通过使用电压表、电流表、万用表、示波器等仪器，测量传感器、执行器、控制模块等元件的电压、电流、信号等参数，判断是否正常。

检查传感器的阻值、测量执行器的驱动信号是否到位等。

5. 故障验证在排除了以上各种可能性后，对怀疑故障点进行验证。

更换元件、调整参数、改变工作条件等方式验证问题是否解决。

二、检修方法1. 定位故障点在进行故障检修时，首先要明确故障发生的具体位置，比如发动机舱、车内、车架等。

然后结合故障现象和相关资料，初步判断故障点所在。

2. 检查电源电路电气系统故障的一个常见原因是电源电路故障，包括电瓶、发电机、保险丝、接线端子等的故障。

检查这些部件的接线是否松动、接触是否良好、保险丝是否烧断等情况。

3. 检查接地线路接地线路的连接状态也可能引起电气系统故障。

检查接地线路的连接状态和接触性能，确保接地性良好。

4. 检查传感器和执行器在故障诊断中，常常要涉及到传感器和执行器的检查。

现代汽车电气系统故障诊断思路分析与检修方法现代汽车电气系统是汽车的重要组成部分，它包括了各种传感器、控制单元、电池、发电机、起动机、车灯等多个部件。

它们协同工作，确保汽车正常运行，并为驾驶员提供各种便利功能。

由于现代汽车电气系统的复杂性，故障也成为了汽车维修中的一大挑战。

本文将对现代汽车电气系统的故障诊断思路和检修方法进行分析，以帮助汽车维修人员更好地解决电气系统故障。

一、故障诊断思路分析1. 排除法在进行汽车电气系统故障诊断时，首先要排除一些可能的简单故障，比如观察电池是否正常工作，检查保险丝是否烧断，检查接地是否良好等。

这些简单的排除方法可以很快地帮助排查出故障点，提高诊断效率。

2. 故障代码读取现代汽车配备了各种传感器和控制单元，它们可以记录汽车在行驶过程中的各种数据，并将故障代码存储在车辆的诊断接口中。

通过诊断工具可以读取这些故障代码，从而快速定位故障点。

3. 分析汽车症状在进行故障诊断时，还需要根据汽车出现的各种症状来分析可能的故障点。

如果发动机无法启动，可能是由于点火系统、供油系统、起动系统等故障引起的，需要根据实际情况来逐一排查可能的故障点。

4. 检查电路连线汽车电气系统中使用了大量的电气连接器和线束，而这些连接器和线束往往是电气故障的重要部分。

在进行故障诊断时，需要检查这些连接器和线束是否有腐蚀、断裂或短路等问题，从而找到故障点。

5. 使用专业诊断工具现代汽车电气系统的复杂性使得故障诊断变得越来越困难，因此使用专业的诊断工具是十分必要的。

这些诊断工具可以读取车辆的各种数据，并进行快速的故障诊断，为维修人员提供了很大的帮助。

二、检修方法1. 仪表板灯光故障汽车仪表板灯光故障是比较常见的问题，一旦出现这种问题，往往会影响到行车安全。

在进行检修时，需要检查灯泡是否烧坏，保险丝是否烧断，以及仪表板的接地是否良好等。

如果以上都没有问题，可能是由于仪表板控制单元故障引起的，需要进行更进一步的检修。

现代汽车电气系统故障诊断思路分析与检修方法随着汽车科技的不断发展，现代汽车的电气系统变得越来越复杂，其中包括发动机控制系统、车身控制系统、车载娱乐系统等多个子系统。

一旦发生故障，往往会增加诊断的难度和时间。

了解现代汽车电气系统故障诊断的思路及检修方法是非常重要的。

本文将针对此问题展开分析。

一、故障诊断思路分析1. 车主描述在进行电气系统故障诊断时，首先要核实车主所描述的故障情况，包括故障的具体表现、出现的时间、频率等。

这些信息可以为故障定位提供重要线索。

2. 研究电路图对于复杂的电路系统，研究电路图是非常重要的一步。

通过查阅汽车的电气系统相关资料，了解各个传感器、执行器的工作原理以及电路连接情况，可以帮助我们更好地理解整个系统的工作原理，并为后续的故障定位提供帮助。

3. 检查电源和接地在进行电气系统故障诊断时，首先要检查电源和接地情况。

电路的不良接地或者供电不足都会导致传感器、执行器无法正常工作，从而产生故障。

4. 使用故障诊断工具现代汽车已经普遍配备了诊断接口，通过连接诊断仪器可以读取车辆的故障码、数据流等信息，这些信息可以为我们提供重要的线索。

还可以通过诊断仪器进行激活测试、自适应值清除等操作，以加快故障定位的速度。

5. 分段检修法对于复杂的电气系统故障，可以采用分段检修法。

即将整个电气系统分割成多个小模块，逐一进行检修，以确定故障发生的具体位置，从而更方便快速地进行故障定位和排除。

二、常见故障检修方法1. 传感器故障传感器是电气系统中常见的故障点之一，发动机转速传感器、氧气传感器、车速传感器等。

当发现传感器损坏时，可以通过替换传感器进行故障排除。

2. 线束断路由于汽车在行驶过程中受到不同程度的震动和振动，线束往往容易出现断路故障。

当发现某一器件无法正常工作时，首先要检查与其相关的线束，将线束剥开进行逐一检修。

3. 喷油系统故障发动机控制系统中的喷油系统故障是汽车电气系统中经常出现的问题之一。

汽车车身电控系统常见故障诊断与维修【摘要】汽车车身电控系统是现代汽车中的重要组成部分，它通过控制单元实现对车身各部分的控制和管理。

本文将针对车身电控系统常见故障进行诊断与维修，包括车身控制单元、车门控制系统、车窗控制系统、车灯控制系统以及防盗系统。

通过对这些部分的故障诊断与维修，可以有效提升车辆的使用品质和安全性。

文章强调了汽车车身电控系统的维护保养重要性，定期检查和保养能有效预防系统故障的发生，及时处理故障可保障行车安全。

对汽车车身电控系统进行定期维护和保养是确保车辆正常运行的重要措施。

通过本文的内容，读者可以更好地了解汽车车身电控系统的工作原理和维修方法，从而在日常驾驶中更加安心和放心。

【关键词】汽车，车身电控系统，故障诊断，维修，车身控制单元，车门控制系统，车窗控制系统，车灯控制系统，防盗系统，维护保养，定期检查，行车安全。

1. 引言1.1 汽车车身电控系统简介汽车车身电控系统是现代汽车中重要的电子设备之一，它通过各种传感器和控制单元实现对车身各个部件的监测和控制。

车身电控系统的主要功能包括车身稳定性控制、车门控制、车窗控制、车灯控制、防盗系统等。

这些功能的实现离不开车身控制单元、车门控制系统、车窗控制系统、车灯控制系统以及防盗系统的精准协调。

车身控制单元是车身电控系统的核心部件，它负责监测车辆的各项状态并做出相应的控制。

而车门控制系统则通过传感器和电动机实现对车门的开启和关闭，提高了车辆的使用便利性。

车窗控制系统则可以控制车窗的开合，为乘车人员提供舒适的乘坐环境。

车灯控制系统则负责控制车辆的各种灯光，保障夜间行驶的安全性。

防盗系统则通过传感器和报警装置实现对车辆的安全防护。

汽车车身电控系统的出现大大提升了驾驶和乘坐的舒适性和便利性，但也给维修带来了挑战。

只有深入了解车身电控系统的工作原理和常见故障原因，才能更好地进行维修和保养。

2. 正文2.1 车身控制单元故障诊断与维修车身控制单元是汽车车身电控系统的核心部件，负责管理和控制车身上的各种功能。

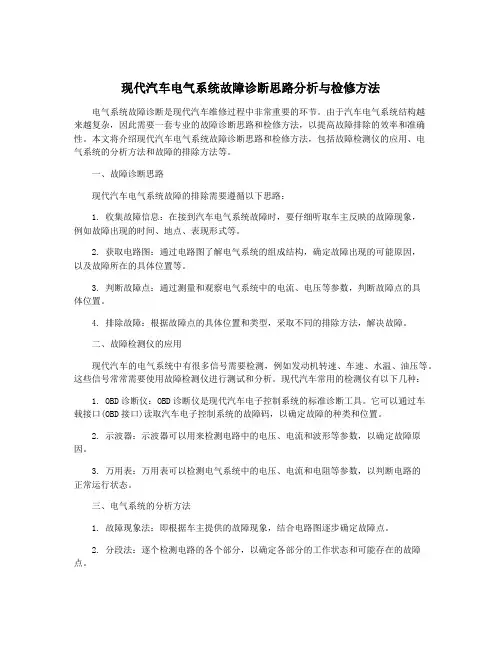

现代汽车电气系统故障诊断思路分析与检修方法电气系统故障诊断是现代汽车维修过程中非常重要的环节。

由于汽车电气系统结构越来越复杂，因此需要一套专业的故障诊断思路和检修方法，以提高故障排除的效率和准确性。

本文将介绍现代汽车电气系统故障诊断思路和检修方法，包括故障检测仪的应用、电气系统的分析方法和故障的排除方法等。

一、故障诊断思路现代汽车电气系统故障的排除需要遵循以下思路：1. 收集故障信息：在接到汽车电气系统故障时，要仔细听取车主反映的故障现象，例如故障出现的时间、地点、表现形式等。

2. 获取电路图：通过电路图了解电气系统的组成结构，确定故障出现的可能原因，以及故障所在的具体位置等。

3. 判断故障点：通过测量和观察电气系统中的电流、电压等参数，判断故障点的具体位置。

4. 排除故障：根据故障点的具体位置和类型，采取不同的排除方法，解决故障。

二、故障检测仪的应用现代汽车的电气系统中有很多信号需要检测，例如发动机转速、车速、水温、油压等。

这些信号常常需要使用故障检测仪进行测试和分析。

现代汽车常用的检测仪有以下几种：1. OBD诊断仪：OBD诊断仪是现代汽车电子控制系统的标准诊断工具。

它可以通过车载接口(OBD接口)读取汽车电子控制系统的故障码，以确定故障的种类和位置。

2. 示波器：示波器可以用来检测电路中的电压、电流和波形等参数，以确定故障原因。

3. 万用表：万用表可以检测电气系统中的电压、电流和电阻等参数，以判断电路的正常运行状态。

三、电气系统的分析方法1. 故障现象法：即根据车主提供的故障现象，结合电路图逐步确定故障点。

2. 分段法：逐个检测电路的各个部分，以确定各部分的工作状态和可能存在的故障点。

3. 对比法：将正常工作的汽车电气系统与故障的汽车电气系统进行比较，以确定故障原因。

四、故障的排除方法1. 检查电路连接：电气系统故障的最常见原因是电路连接不良或损坏。

因此，检查电路连接状态是解决问题的第一步。

现代汽车电气系统故障诊断思路分析与检修方法一、引言随着科技的不断进步和汽车制造工艺的不断革新，现代汽车的电气系统逐渐成为汽车故障的主要来源之一。

汽车电气系统包括发动机控制系统、点火系统、照明系统、音响系统、电动座椅控制系统等多个部分，而这些部分的故障可能导致汽车无法正常启动、行驶中断、无法加热或制冷、无法播放音乐等各种问题。

掌握现代汽车电气系统故障诊断的思路和检修方法显得尤为重要。

二、现代汽车电气系统故障诊断思路分析1. 故障描述和现象分析：在进行现代汽车电气系统故障诊断时，首先需要准确地了解用户对故障的描述和现象，包括故障发生的时间、频率、条件，以及故障的具体表现（比如发动机无法启动、灯光闪烁、音响无法正常播放等）。

这可以帮助技师更快速地定位故障的部位和可能的原因。

2. 故障现象的验证和复现：在了解用户对故障的描述和现象后，需要通过实际操作验证和复现故障现象。

通过模拟用户使用场景，尝试复现故障现象，有助于确认故障是否存在、在何种使用条件下会出现故障等。

3. 故障原因的推测和分析：在确认故障现象后，需要对故障原因进行推测和分析。

这需要结合汽车的电气系统构成和工作原理，利用各种诊断仪器和设备对可能的故障原因进行排查和验证。

4. 故障部位的定位和修复：根据推测和分析的故障原因，需要通过排查和验证找到故障的具体部位，并进行修复。

修复的方法包括更换故障部件、重新连接接线、清洁接触点等多种方式，以确保故障得以解决。

三、现代汽车电气系统故障检修方法1. 使用故障诊断仪器：现代汽车的电气系统一般配备了多种故障诊断仪器，包括多用途诊断仪、示波器、故障码读取仪等。

这些仪器可以帮助技师准确定位故障的部位和原因，并获取更多的故障信息。

在进行汽车电气系统故障检修时，可以通过使用这些诊断仪器进行全面的检测和诊断。

2. 查阅汽车电气系统资料：在进行故障检修时，技师还需要查阅相应的汽车电气系统资料，包括汽车的电气系统原理图、线路图、维修手册等。

现代汽车电气系统故障诊断思路分析与检修方法随着现代汽车技术的不断发展和电子设备的普及，汽车电气系统已经成为汽车故障中的主要部分之一。

电气系统故障不仅会影响汽车的正常使用，还可能导致严重的安全隐患。

对现代汽车电气系统故障诊断思路和检修方法进行深入的分析和研究显得非常重要。

一、现代汽车电气系统的基本构成现代汽车的电气系统主要由电瓶、发电机、启动电机、点火系统、点火开关、灯光系统、传感器、控制单元等部件组成。

这些部件相互之间通过电线连接，构成了复杂的电路系统。

而且现代汽车电气系统往往还涉及到诸如电子节气门、防抱死制动系统、电子稳定控制系统等高端电子设备，使得电路更加复杂。

二、现代汽车电气系统故障诊断思路1. 故障现象的观察和分析在进行电气系统故障诊断时，需要根据车主提供的情况和车辆的实际故障表现，对故障现象进行观察和分析。

车辆是否无法启动、点火是否困难、车灯是否亮暗不均等。

这样可以帮助技师初步锁定故障范围。

2. 使用故障诊断仪进行检测现代汽车的电气系统中涉及到很多传感器、控制单元等电子设备，因此需要借助专业的故障诊断仪进行检测。

通过连接故障诊断仪，可以读取汽车电子控制单元的故障码，并提供详细的故障信息。

3. 检查电路连接和线束在明确了故障代码之后，需要对相应的电路连接和线束进行仔细的检查。

由于现代汽车的电路系统非常复杂，并且经常受到潮湿、振动等外部环境的影响，导致线束老化、接头松动等问题，因此在检修过程中要特别关注这些部分。

4. 使用多功能表进行电路测试通过使用多功能表进行电路测试，可以检测各个传感器、控制单元以及线路之间的电压、电阻、电流等参数，以确定故障的具体位置。

使用示波器可以对信号进行波形分析，发现隐藏的故障。

5. 逐步排除故障在排除了电路连接和传感器本身的故障之后，如果仍然无法确定故障原因，就需要逐步地进行排除。

可以使用替换法，将同类传感器或控制单元进行替换，以确定是否是该部件本身存在问题，还是其他地方存在问题。

汽车电控系统故障检测与诊断方法6篇第1篇示例：汽车电控系统是现代汽车中的重要组成部分，它包括引擎控制单元、变速箱控制单元、转向控制单元等多个部分，这些部件通过传感器和执行器相互配合，实现对汽车的精准控制。

由于汽车电控系统复杂性高，容易受到外部环境影响，因此出现故障的可能性也相对较高。

及时发现和排除故障对于确保汽车正常运行至关重要。

汽车电控系统故障的诊断方法主要包括以下几种：一、故障码诊断汽车的电子控制单元会存储一些故障码，通过读取这些故障码可以初步了解系统出现的问题。

通常，驱动员可通过OBD接口连接车辆，使用OBD诊断仪读取故障码。

通过故障码可以快速追踪问题所在，进行进一步的检查和维修。

二、数据流诊断数据流诊断是对汽车各个传感器和执行器的实时数据进行监测和分析，以了解整个系统运行情况。

通常，诊断仪器可以通过OBD接口获取车辆的数据流信息，通过比对理想数值和实际数值可以判断是否存在故障。

三、功能测试功能测试是通过特定的操作步骤来检查汽车电控系统各个部件是否正常。

在测试转向系统时，可以通过转向表明来检查转向执行器的工作情况；在测试变速箱系统时，可以通过手动切换档位，验证变速箱的操作是否正常。

四、观察和检查观察和检查是对汽车电控系统各个部件进行目视检查，检查是否有线路短路、传感器损坏或连接不良等问题。

通过仔细观察和检查可以尽快发现问题，排除隐性故障。

五、专用仪器检测一些复杂故障可能需要借助专用的仪器进行检测，比如示波器可以用来检测传感器信号的变化情况，电气参数测试仪可以用来测量线路电压、电流等参数。

通过专用仪器的检测可以更加准确地定位故障。

六、经验诊断在实际维修过程中，积累大量经验的技师可能会根据声音、振动、异味等方面的感觉来判断系统是否存在问题，这种经验诊断虽然主观性强，但也有其独特的价值。

经验丰富的技师可以通过简单的观察判断故障所在，提高诊断效率。

汽车电控系统故障的诊断方法有多种，每种方法都有其独特的优势和适用范围。

汽车电子控制转向系统结构与检修1.结构(1)电子控制单元(ECU):ECU是整个系统的控制中心，负责接收来自传感器的信号，并根据信号的分析和处理结果，控制执行器实现对汽车转向的精确控制。

ECU通常位于车辆的仪表盘附近。

(2)转向传感器:转向传感器是用于检测驾驶员的转向操作并将信号传递给ECU的装置。

通常使用角度传感器或位置传感器作为转向传感器，它们可以准确地测量转向轮的转向角度或位置。

(3)执行器:执行器是根据ECU的控制信号实现转向操作的装置。

常见的执行器包括电动助力转向器(EPS)和电动化液压转向器(EHPS)。

EPS通过电动机直接作用于转向系统，而EHPS则通过液压压力辅助转向。

(4)连接电路:连接电路是将传感器、ECU和执行器连接起来的电路系统。

它负责传递信号和电力，并保证各个部件之间的正常工作。

常见的连接电路包括电缆、接插件和连接器。

2.检修方法(1)偏向一侧或转向力不足:如果车辆在行驶过程中偏向一侧或转向力不足，可能是由于转向传感器故障或ECU控制信号异常引起的。

可以通过检查传感器和连接电路是否正常工作来识别故障，并使用专用的诊断工具对ECU进行故障码读取和参数调整。

(2)锁定或转向力过大:如果车辆转向系统出现锁定或转向力过大的情况，可能是由于执行器故障或液压系统故障引起的。

可以通过检查执行器和液压系统的工作状态来判断故障，并进行相应的修理或更换。

(3)警告灯亮起:如果车辆的转向系统警告灯亮起，表示系统出现故障。

此时可以通过检查电路连接是否正常、清除故障码和重新校准传感器等方法解决问题。

总之，汽车电子控制转向系统是现代汽车中必不可少的安全控制系统。

对于维修人员来说，了解其结构和检修方法是保障车辆安全性和正常行驶的重要基础。

同时，及时的故障诊断和处理对于系统的可靠性和稳定性也具有重要意义。

因此，维修人员应该不断学习和了解新技术，提高自己的技能和修理水平。

简述电动助力转向系统故障诊断思路电动助力转向系统是现代汽车上常见的转向控制系统之一，它主要由电力系统、液压系统和控制系统组成，其作用是帮助驾驶员更方便地控制车辆行驶方向。

但是，由于其复杂性和高科技性，电动助力转向系统也会出现故障，如何进行准确的故障诊断，是每位汽车维修人员都需要掌握的技能。

首先，对于电动助力转向系统的故障诊断，我们应该掌握其总体思路，即先通过相关设备进行故障检测，然后对故障进行录音、故障代码读取、数据流分析和测试故障点等。

具体来说，我们可以采用以下步骤：一、先进行全面检查：将车辆停放在平坦地面上，检查电源系统是否有问题，是否有电池故障、保险丝和电线问题等。

检查电源后，可以进行控制系统检查，包括按键、电动助力转向系统控制单元和控制模块等。

液压系统也应该被检查，例如检查液压油泵、马达、油箱、滤网、油管、驱动装置等是否正常。

二、使用故障检测设备：现在很多汽车维修市场已配置了专业的故障检测设备，这些设备帮助我们更快地确定故障位置，通常包括故障诊断报告、电脑检测等功能，可以在较短时间内找到故障点。

三、根据录音信息确定故障位置：电动助力转向系统出现故障时，通常会发出一些声音，例如液压系统油路杂音、电源电压不稳等，这些声音都是很重要的线索。

如果我们可以记录下这些声音，可以帮助我们更迅速地定位故障位置。

四、使用故障代码读取工具：对于电动助力转向系统，故障代码读取工具也是我们了解故障原因的重要工具之一，它能提供有用的信息给我们，帮助我们快速了解问题。

通过读取故障代码，我们可以看到电动助力转向系统的错误信息，以及错误类型和错误位置等。

五、根据数据流分析故障：当我们使用故障代码读取工具发现错误时，我们可以通过数据流分析工具来分析消费者的意愿和电动助力转向系统的现有反馈。

这一步骤可以帮助我们确定系统中的具体故障点，从而快速修复电动助力转向系统。

总之，要想准确地诊断电动助力转向系统的故障，我们需要熟知其工作原理，有系统性地进行故障分析，充分利用多种检测工具和技术，并结合自身经验和专业知识，及时寻找到故障原因，最终实现快速、高效的修复。
