向心辐流式二沉池设计计算
- 格式：docx
- 大小：177.51 KB
- 文档页数：12

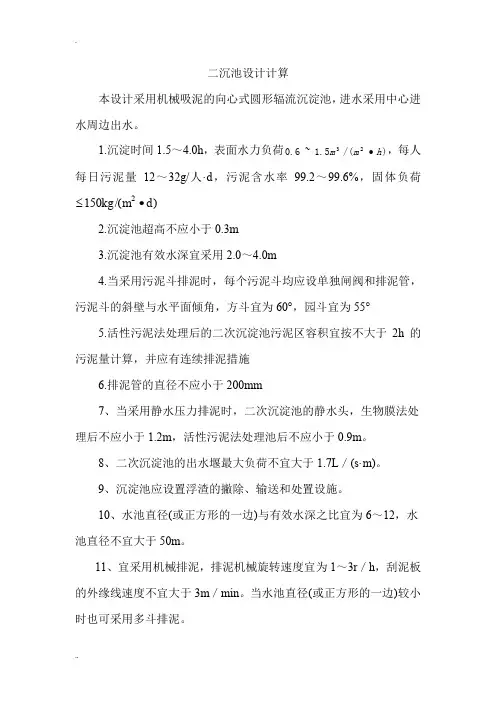

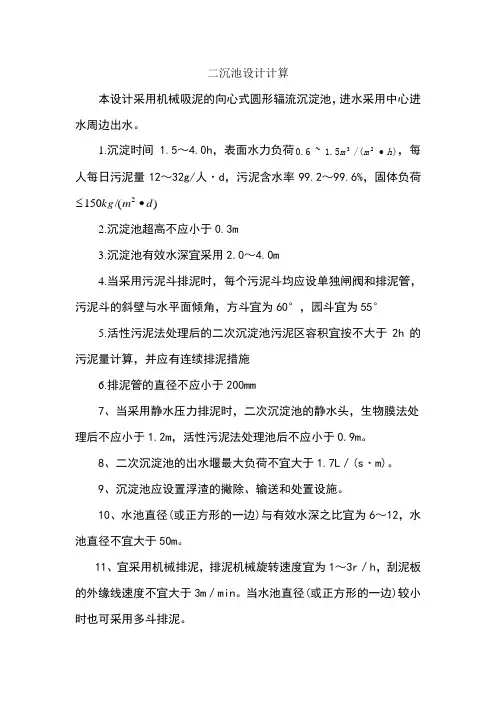

3.6向心辐流式二沉池设计计算3.6.1设计参数1 、二沉池的设计按照以下规范：6.5.1 二沉池的设计满足以下数据» 6.5.1沉淀池设计数据6.5.2 沉淀池的超高不应小于0.3m。
6.5.3沉淀池的有效水深宜采用2.0〜4.0m。
6.5.4当采用污泥斗排泥时，每个污泥斗均应设单独的闸阀和排泥管。
污泥斗的斜壁与水平面的倾角，方斗宜为60°,圆斗宜为55°。
6.5.5初次沉淀池的污泥区容积，除设机械排泥的宜按4h的污泥量计算外，宜按不大于2d的污泥量计算。
活性污泥法处理后的二次沉淀池污泥区容积，宜按不大于2h的污泥量计算，并应有连续排泥措施；生物膜法处理后的二次沉淀池污泥区容积，宜按4h的污泥量计算。
6.5.6排泥管的直径不应小于200mm6.5.7当采用静水压力排泥时，初次沉淀池的静水头不应小于 1.5m ;二次沉淀池的静水头，生物膜法处理后不应小于 1.2m，活性污泥法处理池后不应小于0.9m。
6.5.8初次沉淀池的出口堰最大负荷不宜大于 2.9L/(s • m);二次沉淀池的出水堰最大负荷不宜大于1.7L/(s • m)。
6.5.9沉淀池应设置浮渣的撇除、输送和处置设施。
6.5.12辐流沉淀池的设计，应符合下列要求：1水池直径(或正方形的一边)与有效水深之比宜为6〜12，水池直径不宜大于50m2宜采用机械排泥，排泥机械旋转速度宜为1〜3r/h，刮泥板的外缘线速度不宜大于3m/min。
当水池直径(或正方形的一边)较小时也可采用多斗排泥；3缓冲层高度，非机械排泥时宜为0.5m;机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m；4坡向泥斗的底坡不宜小于0.05。
2、设计流量Q=3.0m3/s=10800m3/h水力表面负荷q=0.9m3/m2.h，沉淀时间2h3、污泥回流比R=50% SVI=83.310.Xr12000mg/l83.3 Ro 5.XXr =120004000mg/l1 +R1.53.6.2设计计算设计中选择八组向心辐流式二沉池，N=8座，每座设计流量为 3.0/8=0.375m3/s ，从氧化沟流来的污水进入集配水井，经过集配水井分配流量 后流入辐流式沉淀池。
1、沉淀部分有效面积式中A ――沉淀部分有效面积（Q —设计流量（m/s ）；q—表面负荷 m/ （ m.h ），一般采用 o.5—1.5 m/ （ m.h m/ （ m.h ）设计中取 q=0.9 m 3/ （m.h ）2、沉淀池直径D = 4二1500 =44m.取 D =45m3、澄清区高度h 2 二 q t式中h 2——沉淀池澄清区高度（mT ――沉淀时间（h ）, 一般采用1.5 — 3.0h设计中取 t=2h ，h 2 =0.9 2=1.8m4、污泥区高度,-2T 1 R Q X 2一 X Xr A式中h2——污泥区高度（mT ――污泥区停留时间（h ） R――污泥回流比（%0.375 36000.92二1500m式中D ——沉淀池直径X ------- 氧化沟中污泥浓度（mg/l）Xr ――二沉池排泥浓度（mg/l）设计中取 T=2h, R=50%,X=4000mg/l,Xr=12000mg/l j ， 2 2 1 0.5 13504000 —4000 12000 15005、池边水深‘ ',h 2 二 h 2 h 2式中h2——池边水深（m h 2 =1.8 1.35= 3.15m6、污泥斗高度式中D1——污泥斗上口直径（mD 2—污泥斗下口直径（ma ――污泥斗斜壁与水平面的倾角设计中取 D1=4.0m D2=2.0m - =60°c「4.0-2.0 L tg60° = 1.73m7、沉淀池底部圆锥体高度h 4式中h 4――沉淀池底部圆锥体高度（m D —沉淀池直径（mD1 —沉淀池污泥斗上口直径（m i——沉淀池池底坡度设计中取 D1=4.0m i=0.05‘45 _ 4 1二 h 4= ^^41,0.05 =1.025 肚 1.0m I 2丿&沉淀池总高H =山 h 2 h 3 h 4 h 5 式中H ——沉淀池总高（mh 1——二沉池超高（m h2——池边水深（mh3——沉淀池缓冲层高度（m设计中取 h 1 =0.30m, h 2 =3.15m, h 3=0.8m, h 4 =1.0m, h 5 =1.73mh 5■D 2 tg ：h 4――沉淀池底部圆锥体高度（mh 5 污泥斗咼（m广D _D 1二 H =0.30+ 3.15+ 0.8+1.0+ 1.73 = 6.98m9、校核径深比二沉池有效水深为4.25m,直径为45m.P 二上5=10.6：：： 12满足规范6.5.12，二沉池直径与有效水深之比 H 4.25宜为6—12,水池直径不宜大于 50m 10、进水槽的设计采用环形平底槽，等距设布水孔，孔径为 50mm 并加100mn 长短管。
① 进水槽设进水槽宽度B=0.8m,槽中流速取v=1.4m/s槽中水深h = Q匚卫vBh ——进水槽水深（ ――污泥回流比（——进水槽宽度（ ――进水槽中流速 0.3751 0.5 门" 0.50m1.4 汉 0.8② 进水槽布水孔数 布水孔平均流速VGm式中Vn ――配水孔平均流速，一般取 0.3 — 0.8m/st ――导流絮凝区平均停留时间s ，池周有效水深为2—4米时, 取 360—720s-——污水的运动黏度，与水温有关导流絮凝区的平均速度梯度，一般可取 10— 30s 1本设计中取t=700s , Gm=20-1，水温为20C 时，：=1.06 X 10-佩.Vn »；2 700 1.06 10》20=0.77m/s•••布水孔数n=Q匚巳Vn V式中S ――单个布水孔面积（m ）°.3751°5 二 373个兀汉0.0520.77 -4③ 布水孔间距式中 R B V m% m (m/s )Gm式中I——布水孔间距（m D B ――进水槽宽度（m n -二沉池直径（m）配水孔数3.1445-°.8 二 1 -④校核Gm373 --- =0.375m Gm =/ 2 2V 1 — V 212tv )式中V i -------- 配水孔水流收缩断面的流速 m/s , V 二.，取=1V 2――导流絮凝区平均向下流速 m/s , V=Q/ff—导流絮凝区环形面积m设导流絮凝区的宽度与配水槽同宽，则Q 1 R0.75 1 0.5V 2=Q/f=0.005nYs兀（D —B p B 3.14汉（45-0.8><0.8I22.Gm “0.77 _0.005卫=20s 」，在10— 20s 」之间，满足要求Y 2x700x1.06x1012、出水部分设计①环形集水槽的设计采用周边集水槽，双侧集水，每池只有一个出口。
集水槽宽度b = 0.9 kq 集0.4式中k ——安全系数，取1.4q 集 -- 集水槽流量（m/s ）.b=0.91.4 0.375 0.4 = 0.695 ： 0.70m集水槽起点水深为 h 起=0.75b=0.75 X 0.70=0.525 :0.50m 集水槽终点水深为 h 终=1.25b=1.25 X 0.70=0.875 0.90m ②出水堰设计出水采用90°三角堰，单个三角堰流量q^1.343H 12.47式中H 1 堰上水头（m ），设计中取50mm.q 1 =1.343 0.052.47 =1.343 0.052.47 =0.00047三角堰的个数m=Q= 0.375792（个）q10.00047内侧出水堰中心距丨2=匕.l 2rh式中l i ——外侧三角堰中心距（Li――外侧三角堰周长（m L2――内侧三角堰周长（m n i ――外侧三角堰个数（个） n 2 ――内侧三角堰个数（个）D i ――外侧三角堰圆周直径（m D 2――内侧三角堰圆周直径（m 设计中取 D=41.8m, D=40.4m, n i =410个，n 2=396个二仝丿14 2°2 2= 0.32m n 2 396Q 3.6 _：D 1式中 QD设计中 q ---- 二沉池堰口负荷（L/s.m ）——单座二沉池设计流量（nVs ）1——出水渠平均直径（m D=45 -2 0.8 - 0.8 2 -0.35 2=41.1m 1350 14 .q 1.45L/sm :: 1.7L/s.m 3.6 汽 3.14 汉 41.1 满足规范要求。
、校核固体负荷24U1+RQXG =- 式中G X A A ——固体负荷kg/（m 2/d ） -—悬浮固体浓度mg/l ——二沉池水面面积（点） 24 1 °5 1350 4J129.6kg/（m 2.d ）「50kg/（m 2/d ）满足要 1500 求。
15、二沉池及出水堰计算简图外侧出水堰中心距l i =Ln il i:D 1n i 二 D 2 n ?m I 2—内侧三角堰中心距（m11亠丿14 2°9 2732mn 410 13 、校核堰口负荷fio—80 240 80螺栓轴线3—13120外测三角堰出水详图工作桥钢制栏杆)002500 2000 进 水 DN300 排泥管（放空浮渣挡板刮渣装置I. '20 ^80070'Q /向心辐流式二沉池 363向心辐流式二沉池设备选择1 、刮吸泥机由池径45m 选择8台ZXG-45型中心传动单管刮吸泥机，刮板外缘线速度3.5m/min ，电机功率为0.75kw ，池深3.5 —4.5m ，厂家：佛山市顺德区新 泰隆科技有限公司。
2 、出水堰板二沉池出水采用双侧出水三角堰，三角出水堰根据设计堰板的规格选择, 材料为不锈钢制成。
100排泥至1阀门井 ■出水至 消毒槽 泥井。
