沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物,是废水处理中应用最广泛的处理单元之一,可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质,在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物,在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥,在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩,在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池,避免短流和减少紊流对沉淀产生的不利影响,同时减少死水区、提高沉淀池的容积利用率;沉淀区也称澄清区,即沉淀池的工作区,是沉淀颗粒与废水分离的区域;污泥区是污泥贮存、浓缩和排出的区域;缓冲区则是分隔沉淀区和污泥区的水层区域,保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关,即与沉淀池的表面积有关,而与沉淀池的深度无关,池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中,由于水流从出水堰顶溢流会带来水流的上升流速,因此沉淀速度小于上升流速的颗粒会随水流走,沉淀速度等于卜-升流速的颗粒会悬浮在池中,只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关,即与池体的深度有关。
理论上讲,池体越浅,颗粒越容易到达池底,这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起,因而在沉淀区和污泥贮存区之间留有缓冲区,使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后,再次沉淀下去。
沉淀池设计计算二沉池设在生物处理构筑物的后面,用于沉淀去除活性污泥或腐殖污泥(指生物膜法脱落的生物膜)。
本设计二沉池采用中心进水、周边出水的辐流式沉淀池。
4.4.1设计要求(1)沉淀池个数或分格数不应少于两个,并宜按并联系列设计;(2)沉淀池的直径一般不小于10m;当直径大于20mm时,应采用机械排泥;(3)沉淀池有效水深不大于4m,池子直径与有效水深比值不小于6;(4)池子超高至少应采用0.3m;(5)为了使布水均匀,进水管四周设穿孔挡板,穿孔率为10%—20%。
出水堰应用锯齿三角堰,堰前设挡板,拦截浮渣。
(6)池底坡度不小于0.05;(7)用机械刮泥机时,生活污水沉淀池的缓冲层上缘高出刮板0.3m,工业废水沉淀池的缓冲层高度可参照选用,或根据产泥情况适当改变其高度。
(8)当采用机械排泥时,刮泥机由绗架及传动装置组成。
当池径小于20m时用中心传动,当池径大于20m时用周边传动,转速为1.0—1.5m/min(周边线速),将污泥推入污泥斗,然后用静水压力或污泥泵排除;作为二沉池时,沉淀的活性污泥含水率高达99%以上,不可能被刮板刮除,可选用静水压力排泥。
(9)进水管有压力时应设置配水井,进水管应由井壁接入不宜由井底接入,且应将进水管的进口弯头朝向井底。
4.4.2设计参数(1)表面负荷取0.8—2m 3/m 2.h ,沉淀效率40%—60%;(2)池子直径一般大于10m ,有效水深大于3m ;(3)池底坡度一般采用0.05;(4)进水处设闸门调解流量,进水中心管流速大于0.4m/s ,进水采用中心管淹没或潜孔进水,过孔流速为0.1—0.4m/s ,潜孔外侧设穿孔挡板或稳流罩,保证水流平稳;出水处应设置浮渣挡板,挡渣板高出池水面0.15—0.2m ,排渣管直径大于0.2m ,出水周边采用双边90°三角堰,汇入集水槽,槽内流速为0.2—0.6m/s ;(5)排泥管设于池底,管径大于200mm ,管内流速大于0.4m/s ,排泥静水压力1.2—2.0m ,排泥时间大于10min 。
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物,是废水处理中应用最广泛的处理单元之一,可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质,在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物,在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥,在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩,在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池,避免短流和减少紊流对沉淀产生的不利影响,同时减少死水区、提高沉淀池的容积利用率;沉淀区也称澄清区,即沉淀池的工作区,是沉淀颗粒与废水分离的区域;污泥区是污泥贮存、浓缩和排出的区域;缓冲区则是分隔沉淀区和污泥区的水层区域,保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关,即与沉淀池的表面积有关,而与沉淀池的深度无关,池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中,由于水流从出水堰顶溢流会带来水流的上升流速,因此沉淀速度小于上升流速的颗粒会随水流走,沉淀速度等于卜-升流速的颗粒会悬浮在池中,只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关,即与池体的深度有关。
理论上讲,池体越浅,颗粒越容易到达池底,这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起,因而在沉淀区和污泥贮存区之间留有缓冲区,使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后,再次沉淀下去。

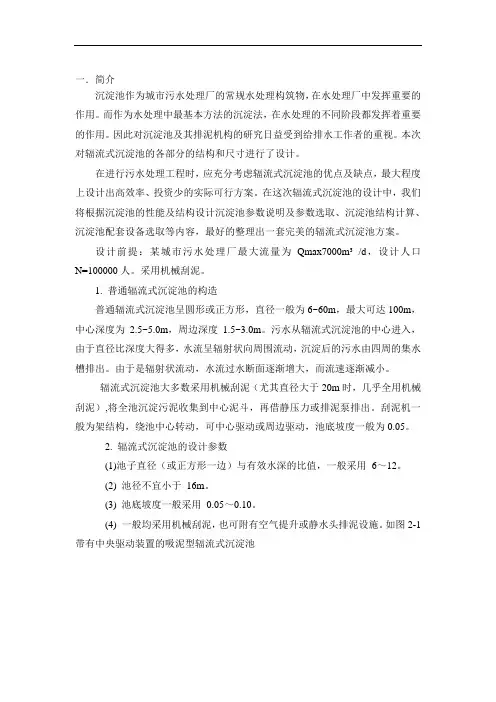

一.简介沉淀池作为城市污水处理厂的常规水处理构筑物,在水处理厂中发挥重要的作用。
而作为水处理中最基本方法的沉淀法,在水处理的不同阶段都发挥着重要的作用。
因此对沉淀池及其排泥机构的研究日益受到给排水工作者的重视。
本次对辐流式沉淀池的各部分的结构和尺寸进行了设计。
在进行污水处理工程时,应充分考虑辐流式沉淀池的优点及缺点,最大程度上设计出高效率、投资少的实际可行方案。
在这次辐流式沉淀池的设计中,我们将根据沉淀池的性能及结构设计沉淀池参数说明及参数选取、沉淀池结构计算、沉淀池配套设备选取等内容,最好的整理出一套完美的辐流式沉淀池方案。
设计前提:某城市污水处理厂最大流量为Qmax7000m³/d,设计人口N=100000人。
采用机械刮泥。
1. 普通辐流式沉淀池的构造普通辐流式沉淀池呈圆形或正方形,直径一般为6~60m,最大可达100m,中心深度为2.5~5.0m,周边深度1.5~3.0m。
污水从辐流式沉淀池的中心进入,由于直径比深度大得多,水流呈辐射状向周围流动,沉淀后的污水由四周的集水槽排出。
由于是辐射状流动,水流过水断面逐渐增大,而流速逐渐减小。
辐流式沉淀池大多数采用机械刮泥(尤其直径大于20m时,几乎全用机械刮泥),将全池沉淀污泥收集到中心泥斗,再借静压力或排泥泵排出。
刮泥机一般为架结构,绕池中心转动,可中心驱动或周边驱动,池底坡度一般为0.05。
2. 辐流式沉淀池的设计参数(1)池子直径(或正方形一边)与有效水深的比值,一般采用6~12。
(2) 池径不宜小于16m。
(3) 池底坡度一般采用0.05~0.10。
(4) 一般均采用机械刮泥,也可附有空气提升或静水头排泥设施。
如图2-1 带有中央驱动装置的吸泥型辐流式沉淀池(5) 当池径(或正方形一边)较小(小于20m)时,也可采用多斗排泥。
(6) 进、出水的布置方式可分为:中心进水周边出水;周边进水中心出水;周边进水周边出水。
(7) 池径小于20m,一般采用中心传动的刮泥机,见图2-2,其驱动装置设在池子走道板上;池径大于20m 时,一般采用周边传动的刮泥机,其驱动装置设在桁架的外缘。

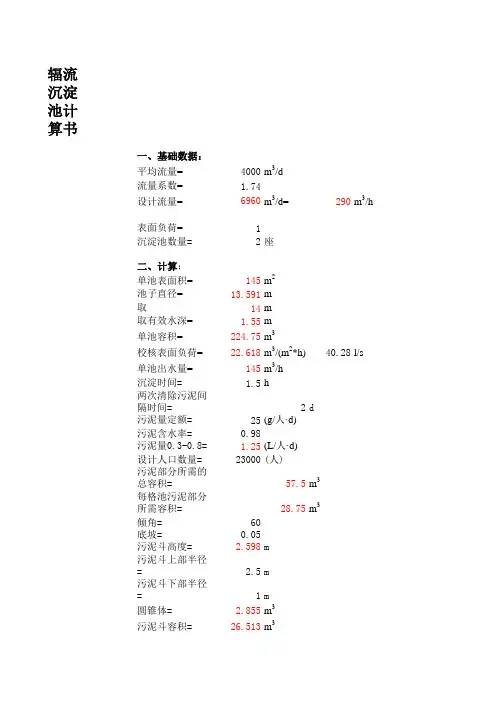

辐流沉淀池计算书
一、基础数据:
平均流量=4000m3/d
流量系数= 1.74
设计流量=6960m3/d=290m3/h
表面负荷=1
沉淀池数量=2座
二、计算:
单池表面积=145m2
池子直径=13.591m
取14m
取有效水深= 1.55m
单池容积=224.75m3
校核表面负荷=22.618m3/(m2*h)40.28l/s
单池出水量=145m3/h
沉淀时间= 1.5h
两次清除污泥间隔时间=2d
污泥量定额=25(g/人·d)
污泥含水率=0.98
污泥量0.3-0.8= 1.25(L/人·d)
设计人口数量=23000(人)
污泥部分所需的总容积=57.5m3
每格池污泥部分所需容积=28.75m3
倾角=60
底坡=0.05
污泥斗高度= 2.598m
污泥斗上部半径= 2.5m
污泥斗下部半径=1m
圆锥体= 2.855m3
污泥斗容积=26.513m3
超高=0.3m
缓冲层高度=0.4m
沉淀池高度= 4.798m
三、出水集水槽计算:
集水槽计算
集水槽流量=0.024m3/s
集水槽宽度=0.203m
取集水槽宽度=0.25m
槽内流速=0.4m/s
槽内终点水深=0.24m
h k= 1.000m
槽内起点水深= 2.887m
集水槽高度= 2.987m
取3m
四、出水三角堰计算:
堰长=42.39m(单侧)出水堰负荷= 3.421l/m*s
堰口个数=51.465个
取52个
净高=0.2m
上口宽=0.1m。
沉淀池沉淀池是利用重力沉降作用将密度比水大的悬浮颗粒从水中去除的处理构筑物,是废水处理中应用最广泛的处理单元之一,可用于废水的处理、生物处理的后处理以及深度处理。
在沉砂池应用沉淀原理可以去除水中的无机杂质,在初沉池应用沉淀原理可以去除水中的悬浮物和其他固体物,在二沉池应用沉淀原理可以去除生物处理出水中的活性污泥,在浓缩池应用沉淀原理分离污泥中的水分、使污泥得到浓缩,在深度处理领域对二沉池出水加絮凝剂混凝反应后应用沉淀原理可以去除水中的悬浮物。
沉淀池包括进水区、沉淀区、缓冲区、污泥区和出水区五个部分。
进水区和出水区的作用是使水流均匀地流过沉淀池,避免短流和减少紊流对沉淀产生的不利影响,同时减少死水区、提高沉淀池的容积利用率;沉淀区也称澄清区,即沉淀池的工作区,是沉淀颗粒与废水分离的区域;污泥区是污泥贮存、浓缩和排出的区域;缓冲区则是分隔沉淀区和污泥区的水层区域,保证已经沉淀的颗粒不因水流搅动而再行浮起。
沉淀池的原理沉淀池是利用水流中悬浮杂质颗粒向下沉淀速度大于水流向卜流动速度、或向下沉淀时间小于水流流出沉淀池的时间时能与水流分离的原理实现水的净化。
理想沉淀池的处理效率只与表面负荷有关,即与沉淀池的表面积有关,而与沉淀池的深度无关,池深只与污泥贮存的时间和数量及防止污泥受到冲刷等因素有关。
而在实际连续运行的沉淀池中,由于水流从出水堰顶溢流会带来水流的上升流速,因此沉淀速度小于上升流速的颗粒会随水流走,沉淀速度等于卜-升流速的颗粒会悬浮在池中,只有沉淀速度大于上升流速的颗粒才会在池中沉淀下去。
而沉淀颗粒在沉淀池中沉淀到池底的时间与水流在沉淀池的水力停留时间有关,即与池体的深度有关。
理论上讲,池体越浅,颗粒越容易到达池底,这正是斜管或斜板沉淀池等浅层沉淀池的理论依据所在。
为了使沉淀池中略大于上升流速的颗粒沉淀下去和防止已沉淀下去的污泥受到进水水流的扰动而重新浮起,因而在沉淀区和污泥贮存区之间留有缓冲区,使这些沉淀池中略大于上升流速的颗粒或重新浮起的颗粒之间相互接触后,再次沉淀下去。
辐流式二沉池的设计参数辐流式二沉池的设计参数如下 (1)池子直径(或者正方形的一边)与有效水深的比值大于6;(2) 池径不宜小于16m ;(3) 池底坡度一般采用0.05~0.1m ; (4) 一般采用机械刮泥,也可附有空气提升或净水头排泥设施;(5) 当池径(或正方形的一边)较小(小于 20m )时,也可采用多斗排泥;(6) 停留时间2.5~3h ;(7) 表面负荷:0.6~1.5m 3/ (m 2• h )。
辐流式二沉池的设计计算辐流式二沉池的设计计算过程如下⑴:(1)沉淀部分水面面积Qnq式中:Q —设计最大流量 m 3/h ;n —池数(个),本设计设置2座沉淀池; q —表面负荷,m 3/(m 2 • h) , 0.6~ 1.5 m 3/(m 2• h) (3) 沉淀区有效水深h 2 qt式中:h 2 —沉淀区有效水深,m ;[1](2)池子直径 D37.62m4 1111.1t —沉淀时间,1.5~4.0h;取3.0h(4) 校核径深比D , 在 6-712内,符合要求h 2 4.8(5) 沉淀部分有效容积(6) 沉淀区的所需容积 SNT 1000n式中:n —沉淀池座数。
(7) 污泥斗的容积匚二污泥斗上部半径60 h 5 —污泥斗的高度(m ,1) tan60 1.73 r 2—污泥斗下部的半径(8) 污泥斗以上圆锥体部分污泥容积:h 4—圆锥体高度 R —池子半径(9) 污泥总容积V V 1 V 2 12.68 282 333.58m(11)沉淀池总高度H h 1 h 2 h 3 h 4 h 5式中:3333.3 3m 3 4999.95m 3S —每人每日污泥量, L/(人・ d ) — 般为 0.3~0.8 N —设计当量人口数,T —两次清除污泥像个时间,d ;(「12仃(22 2 1 12) 12.68m 3V 2 -y (R 2 Rn 「) 0.8(18.52 18.5 2 22) 320.9m 3 Vnh1—沉淀池超高,m;h3—缓冲高度,m;h5 —沉淀池泥斗高度,m,为1.7m。
环境工程课程设计姓名:...学号:...指导老师:...提交日期:2015-1-3目录1构筑物设计说明 (2)2辐流式沉淀池的设计计算 (2)3参考文献 (5)1构筑物设计说明 1.1工程概况最大进水流量Q :3000m 3/h ,人数为N:35万人,设计辐流式沉淀池1.2设计依据及原则《污水综合排放标准》(GB8978-1996)《城镇污水处理厂污染物排放标准》(GB18918-2002)2辐流式沉淀池的设计计算 2.1设计参数(1)停留时间t 取1-2h(2)进、出水的布置方式为:中心进水周边出水 (3)池周围采用环形集水槽(4)出水溢流堰采取出水三角,堰上水头高度为0.05m,共设502个2.2设计计算2.2.1沉淀部分水面面积A错误!未找到引用源。
水力表面负荷q 取2.5m 3/(m 2·h ),取值范围2~3 m 3/(m 2·h )) 设池子数目等于2则A=5.223000⨯=600m 22.2.2初沉池直径D :m m AD 2865.2714.360044≈=⨯==π2.2.3有效水深h 2:h 2 = qt (污水停留时间t 取1.5 h ,取值范围1~2 h ) h 2 = qt = 2.5×1.5= 3.75 m2.2.4校核径深比:47.775.3282≈=h D ∈[6,12] 符合要求 2.2.5污泥所需体积V 1:错误!未找到引用源。
(每日人均消耗污泥S 取值0.5 L/(人·d ),取值范围0.3~0.8 L/(人·d );N 为城市人口数35万人;排泥时间间隔T 取1 d 。
)错误!未找到引用源。
=5.8721000135000015.0=⨯⨯⨯ m 3 2.2.6污泥斗尺寸V 2 :(r 1、r 2分别为污泥斗上底下底半径,取r 1=2 m 、r 2=1 m ;h 5为泥斗高度,令泥斗母线与下底面成角︒=60α错误!未找到引用源。
辐流式沉淀池的造价计算方法我说实话辐流式沉淀池的造价计算这事儿,我一开始也是瞎摸索。
我就想着把那些花的钱都加起来不就完了嘛,可是真干起来,发现根本不是那么回事儿。
我先打个比方啊,这辐流式沉淀池就像一个特殊的大碗。
那它最基本的花费里头肯定有建造这个碗的材料钱。
比如说那些池体要用的混凝土啊,钢材啊。
我之前就只看了市场上的价格,就简单地把面积乘以单价就算了,结果大错特错。
为啥呢?因为这里面还涉及到运输成本、损耗等问题。
混凝土从搅拌站运到工地,路上可能会撒掉一些,这就是损耗,都得算进成本里的。
还有池子里的一些设备,就像碗里的小配件一样。
像刮泥机这种关键设备,它的价格差别可大了。
我刚开始就挑了个低价的,结果后来发现质量不行,还得重新买更贵的,这无形中就增加了成本。
当时我就没算到这退换货的时间成本,还有对整个工程进度的影响成本。
计算造价的时候,人工成本也很容易忽略。
就像搭积木一样,总觉得把各个工种的人请过来干活就行了。
但是呢,不同手艺的人价格不一样。
而且现在有经验的工人更难找,要是因为工期紧,还得加班加点,那人工费可就噌噌往上涨。
所以啊,计算人工的时候,一定要把加班补贴,还有不同工作难度对应的报酬都得考虑进去。
再说那些管道和阀门等辅助设施的造价,这就好比是碗上的花纹装饰,虽不起眼但是也花钱。
我一开始就没好好统计它们的数量和类型,到最后安装的时候发现少了,然后又得重新买,不但多花钱,还耽误事。
地基地质也很关键,如果地下情况复杂,可能需要额外的地基处理。
我之前就没认真勘测,后来发现地里是软土,必须得打桩或者加固,这又是一笔不小的开支。
所以在计算辐流式沉淀池造价的时候,地质勘测不是走过场,必须根据准确结果来考虑地基处理这部分的造价。
总之呢,辐流式沉淀池造价计算不是把表面能看到的东西加一加就完了,每个小细节背后都可能藏着额外的花销。
后来我每次做造价计算的时候,都会列个超级详细的清单,把每个可能发生的费用都考虑进去,哪怕不确定也要先预估一个范围,这样慢慢地这个造价计算就准确多了。
