辐流式二沉池的设计参数

辐流式沉淀池的设计参数辐流式沉淀池1.设计数据（1）池子直径（或正方形一边）与有效水深的比值，一般采用6-12. （2）池径不宜小于16m。

（3）池底坡度一般采用0.05-0.10.（4）一般均采用机械刮泥，也可附有空气提升或静水头排泥设施。

（5）当池径（或正方形的一边）较小（小于20,m）时，也可采用多斗排泥。

（6）进出水的不是方式可分为：①中心进水周边出水②周边进水中心出水③周边进水周边出水（7）池径小于20m,一般采用中心转动的刮泥机，其驱动装置设在池子中心走道板上，池径大于20m时，一般采用周边传动的刮泥机，其驱动装置设在桁架的外缘（8）刮泥机的旋转速度一般为1-3r/h,外周刮泥板的线速不超过3m/min,一般采用1.5m/min.（9）在进水口的周围应设置整流板，整流板的开口面积为过水断面积的6%-20%。

（10）浮渣用浮渣刮板收集，刮渣板装在刮泥机桁架的一侧，在出水堰前应设置浮渣挡板，（11）周边进水的辐流式沉淀池是一种沉淀效率较高的池型，与中心进水、周边出水的辐流式沉淀池相比，其设计表面负荷可提高1倍左右。

2.计算公式辐流式沉淀池取池子半径1/2处的水流断面座位计算断面，计算公式如（1），周边进水沉淀池的计算公式如（2）（1）①沉淀部分水面面积（F/m 2) F=Qmax/n.q(Q=最大设计流量n=池子个数 q=表面负荷）②池子直径（D/m) D=πF4③沉淀部分有效水深（h/m) h=q.t （t=沉淀时间）④沉淀部分有效容积V=Q/n ×t⑤污泥部分所需容积（V/m3) V=SNT/1000 (S=每人每日污泥量，L/(人.d) 一般采用0.3-0.8) N=设计人口数 T=两次清除污泥间隔时间 ） 或者 V=ZK T C C Q )100(10086400)21(0ργ-⨯⨯-(C1=进水悬浮物浓度，C2=出水的t/m3,K Z =生活污水量总变化系数，r=污泥容重，p 0=污泥含水率）⑥（以下为平流式沉淀池的设计参数）④⑥池子个数（或分格数）（n/个） n=B/b (b=每个池子(或分格）宽度） ⑦污泥部分所需容积（V/m3) V=SNT/1000 (S=每人每日污泥量，L/(人.d) 一般采用0.3-0.8) N=设计人口数 T=两次清除污泥间隔时间 ） 或者 V=ZK T C C Q )100(10086400)21(0ργ-⨯⨯-(C1=进水悬浮物浓度，C2=出水的t/m3,K Z =生活污水量总变化系数，r=污泥容重，p0=污泥含水率）⑧池子总高度H=h1+h2+h3+h4(1.超高 3.缓冲层 4.污泥部分高度）⑨污泥斗容积V=1/3H4(f1+f2+2f)1f⑩污泥斗以上梯形部分污泥容积V=(L1+L2)/2×H4×b(L1=梯形上底长L2=梯形下底长 H4=梯形高度）二、斜板（管）沉淀池斜板（管）沉淀池是根据“浅层沉淀”理论，在沉淀池中加设斜板或蜂窝斜管，以提高沉淀效率的一种新型沉淀池。

向心辐流式二沉池设计计算向心辐流式二沉池是一种常用于水处理工程中的污水处理设备。

其主要作用是将水中悬浮物质沉降到底部，并将清水汇集进出水管道。

下面将从设计计算的角度介绍向心辐流式二沉池的设计要点，包括设备尺寸、流速计算、底部斜板、出水管道等内容。

首先，设备尺寸的设计。

向心辐流式二沉池的尺寸设计主要包括池径和池深的确定。

池径一般按照污水流量和进水速度来计算。

一般而言，向心辐流式二沉池的进水速度不宜超过0.3米/秒，以保证细颗粒物质的沉降效果。

进水速度的计算可以使用Q=A*V公式，其中Q是进水流量，A是进水面积，V是进水速度。

池径一般取进水槽的面积，并根据体积换算为直径。

池深的设计根据污水中悬浮颗粒物质的沉降速度来确定。

悬浮颗粒物质的沉降速度主要由颗粒物质的密度差、粒径大小和水的粘度决定。

根据经验公式，沉降速度一般取0.6米/小时。

根据沉降速度可以计算出污水在池中的滞留时间，再根据滞留时间和流量可以确定池深，一般为2-3米。

其次，需要计算污水在向心辐流式二沉池中的流速。

流速计算主要包括进水槽的面积、进水量和进水速度的计算。

进水槽的面积一般根据流量计算得出。

进水量可以通过流量仪表直接测量得到。

进水速度可以通过进出水头的差值除以污水行程获得。

在底部斜板的设计中，一般斜板的角度取15-30度，斜板的作用是引导沉降物快速沉入底部，防止再次悬浮。

斜板的长度取决于池径和池深。

在出水管道的设计中，出水管道的直径一般根据流量计算得出。

出水管道的高度取决于设计要求，一般要确保出水口在水面以下12-15cm，避免二次悬浮。

此外，二沉池周边设施的设计也是很重要的。

包括进水导流板、出水预沉池以及污泥排除装置。

进水导流板的作用是分流污水，保证水流的均匀性和稳定性。

出水预沉池的作用是进一步沉降悬浮颗粒物质。

污泥排除装置用于定期清除底部沉积的污泥。

综上所述，向心辐流式二沉池的设计计算涉及到设备尺寸、流速计算、底部斜板、出水管道等多个方面，需要根据具体的工程要求和实际情况进行具体的设计。

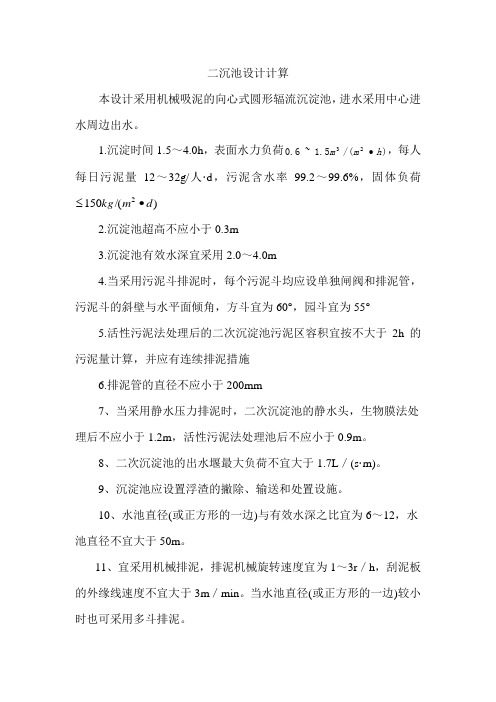

二沉池设计计算本设计采用机械吸泥的向心式圆形辐流沉淀池，进水采用中心进水周边出水。

1.沉淀时间1.5～4.0h ，表面水力负荷)/(5.1~6.023h m m ∙，每人每日污泥量12～32g/人·d ，污泥含水率99.2～99.6%，固体负荷)/(1502d m kg ∙≤2.沉淀池超高不应小于0.3m3.沉淀池有效水深宜采用2.0～4.0m4.当采用污泥斗排泥时，每个污泥斗均应设单独闸阀和排泥管，污泥斗的斜壁与水平面倾角，方斗宜为60°，园斗宜为55°5.活性污泥法处理后的二次沉淀池污泥区容积宜按不大于2h 的污泥量计算，并应有连续排泥措施6.排泥管的直径不应小于200mm7、当采用静水压力排泥时，二次沉淀池的静水头，生物膜法处理后不应小于1.2m ，活性污泥法处理池后不应小于0.9m 。

8、二次沉淀池的出水堰最大负荷不宜大于1.7L ／(s·m)。

9、沉淀池应设置浮渣的撇除、输送和处置设施。

10、水池直径(或正方形的一边)与有效水深之比宜为6～12，水池直径不宜大于50m 。

11、宜采用机械排泥，排泥机械旋转速度宜为1～3r ／h ，刮泥板的外缘线速度不宜大于3m ／min 。

当水池直径(或正方形的一边)较小时也可采用多斗排泥。

12、缓冲层高度，非机械排泥时宜为0.5m ；机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m 。

13、坡向泥斗的底坡不宜小于0.05。

2.2设计计算 （1）沉淀池表面积2'max 7805.12360065.0mnq Q F =⨯⨯==式中 Q —污水最大时流量，3m s ； 'q —表面负荷，取321.5m m h ⋅； n —沉淀池个数，取2组。

池子直径：m FD 52.3114.378044=⨯==π取32m 。

2、实际水面面积222'25.8044324m D F =⨯==ππ实际负荷)/(45.1322360065.0442322max h m m D n Q q ∙=⨯⨯⨯==ππ，符合要求。

≤(4) 表面负荷 2.5m3/(m2·h)；(5) 沉淀时间1~1.5h；(6) 池径<20m，一般采用中心传动的刮泥板。

池径>20m，一般采用周边传的刮泥机；≤(7) 刮泥机转速为1~3r/h，刮泥机外缘线速度3m/min；(8) 非机械刮泥时，缓冲层高0.5m。

机械刮泥时，缓冲层高上缘宜高出刮泥板0.3m；(9) 排泥管的直径不应小于200mm；(10) 当采用静水压力排泥时，初次沉淀池的静水头不应小于1.5m；二次沉淀池的静水头，生物膜法处理后不应小于1.2m，活性污泥法处理池后不应小于0.9m；(11) 沉淀池应设置浮渣的撇除、输送和处置设施。

国内外许多专家学者[29~31]通过实验研究指出:选择合适的沉淀池几何结构参数可以提高沉淀池的处理效率。

二次沉淀池的效率受下列因素影响，包括悬浮物固体浓度(污泥颗粒大小、污泥的密度、进水速度)，流场和构筑物的几何尺寸与挡板的特征。

6 结束语(1) 本次设计采用了4个直径为25m的周进周出辐流式二沉池，4个池子并用符合污水处理厂的设置原则，即便其中个别出现故障，工作进度也不会停滞。

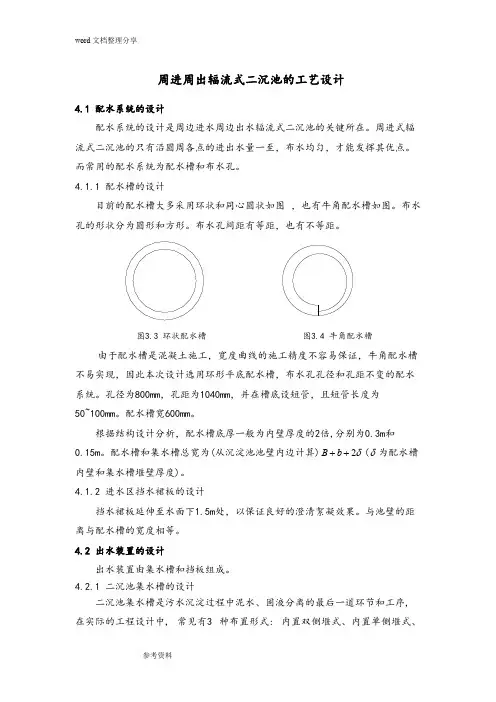

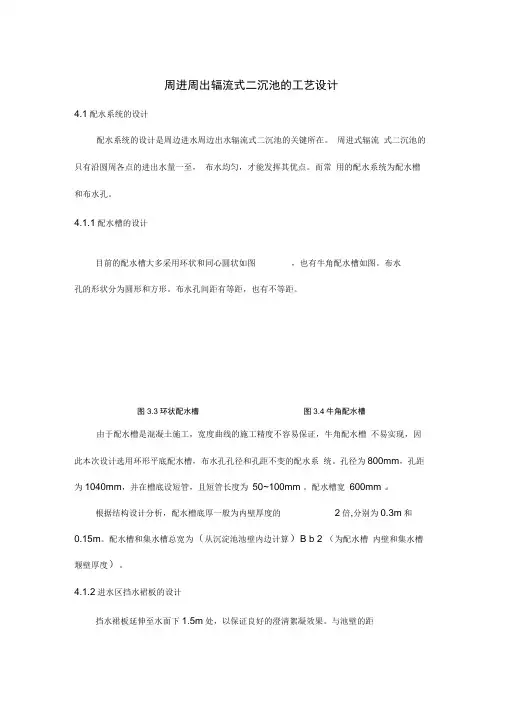

(2) 本次设计采用了环形平底配水槽，等距离设布水孔。

(3) 本次设计采用了单环形集水槽出水，池周边设一个，池周边集水槽为内单侧进水。

(4) 出水管设置了1条，均沿池径分布。

池周边集水槽的出水管口设在池壁上，管道水平延伸。

(5) 本次设计中没有涉及到刮泥机的尺寸和构造，因为二沉池建成后，可依照池体结构现行制造适应匹配的刮泥机。

(6) 由于排泥速度不宜过大或过小，以防止冲刷管道或造成淤积，排泥管直径不小于200mm，故设计中采用300mm的管道进行排泥。

参考文献[1] W .H .Boyle .Improved Secondary Clarifier Peripheral vs Center Effluent[J]，Water & Sewage Works, 1976(10):90~94[2] 金儒霖，刘金星．二沉池动力学研究分析法[J]．武汉建材学院学报，1982(3):313~320[3] 张有威，罗振海．关于周边进水沉淀池的研究[J]．周边进水沉淀池鉴定会文件，1982（11）：6~13[4] 章北平．向心流二次沉池的理论与试验研究[J] ．异重流混合型射流曝气系统研究之五，1984(2)：201~217[5] 刘清江．周边进水周边出水二沉池配水研究[D]. 天津. 天津大学，2003[6] 杨文敏．水体污染与人体健康[J]. 陕西气象, 1997（2）：46[7] 李圭白，张杰．水质工程学[M] ．北京：中国建筑工业出版社，2005：91~95[8] 余英影．新型重力沉淀技术浅述[A]. 北京市市政工程设计研究总院建院四十五周年论文集[C]．2000[9] 王华生，刘祖文．沉淀池的研究工艺及其发展趋势[J]. 铜业工程，2004，(l)：54~56[10] 张自杰．排水工程(第四版)[M] ．北京：中国建筑工业出版社，1999：61~70[11] 许保玖. 给水处理理论[M]. 北京：中国建筑工业出版社，2000：213~220[12] 高廷耀，顾国维. 水污染控制工程(第二版)[M]，北京：高等教育出版社，1999: 19~40[13] 晋日亚,胡双启．水污染控制技术与工程[M]．北京：兵器工业出版社，2005:29～36[14] Tom Bajcar，Leon Gosar，Numerical simulation of secondary sedimentation tank for urban wastewater[J] Chemical Engineering and Processing ,2010 (49): 425~433[15] 王宝贞. 水污染控制工程第一版[M]. 北京：高等教育出版社，1990:24~38[16] 张大群. 污水处理机械设备设计与应用[M]. 北京：化学工业出版社，2003: 47~55[17] 黄海宇，雷恒毅. 谈城镇污水处理厂辐流式二沉池形式[J]. 广东科技，2009，208(3)：1~ 4[18] 郑铭. 环保设备[M]. 北京，化学工业出版社，2006：34~38[19] 周国成. 关于污水处理中二沉池的探讨[J]. 给水排水，1993(7)：17~21[20] 严宜怀. 周边进出水沉淀池配水槽理论分析及设计计算[J]，给水排水，1993(7)：9～13[21] 熊国立. 周边进水沉淀池配水槽的水力设计[J] ．给水排水，1993(7)：9~13[22] 叶鼎. 周进周出二沉池设计之探讨[J]．工业用水与废水，2002(6)：5l～53[23] 龙腾锐，张智．周边进出水沉淀池配水渠的计算[J]．中国给水排水，1994 (3)：34~35[24] 才振刚.周进周出二沉池设计之探讨[J]．广东科技，2009：11~17[25] 罗维，项立新．周边周出辐流式二沉池在污水处理工程中的应用[J]．工程建设与设计，2005 (10)：39~41[26] 王秀朵．关于辐流式二沉池设计的探讨[J]. 天津市政工程，1992(3):35-38[27] 张卫东，程赟林．辐流式二沉池集水槽设计存在的问题分析[J]. 国外建材科技，2005，26(2)：61~63[28] 崔玉川，刘振江，张绍怡等. 城市污水厂处理设施设计计算[M]. 北京：化学工业出版社，2004: 390~392[29] Krebs P ,Vischer D ,Gujer W .Inlet structure design for final clarifiers [J] .Journal of Environmental Engineering ,1995，121(3): 555~564[30] Ji Z et al . A dynamic solids inventory mode for activated sludge systems [J]. Water Environment Researeh.1996，68(3):329~337[31] 丛丽，杨艳铃，李圭白. 浑水异重流与沉淀设备选型[J]. 哈尔滨工业大学学报，2004，36(11): 1558~1560致谢大学四年的时光在不知不觉间已慢慢地从指缝中溜走，在我们都还来不及回味其中美好的时候，她只留给了我们那稍纵即逝的背影。

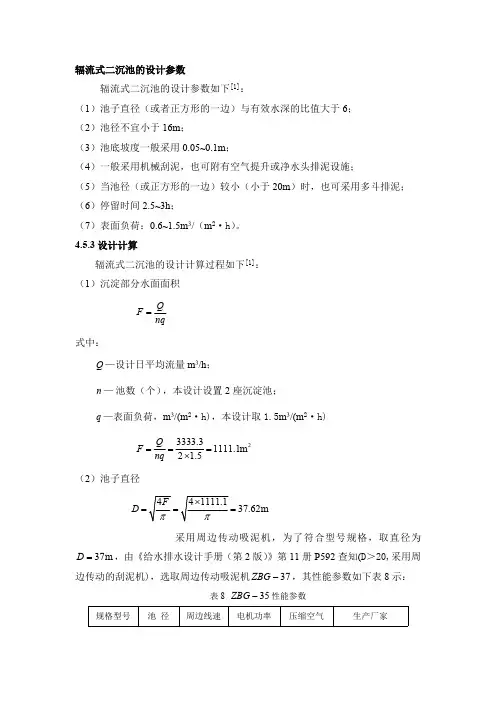

辐流式二沉池的设计参数辐流式二沉池的设计参数如下[1]：（1）池子直径（或者正方形的一边）与有效水深的比值大于6；（2）池径不宜小于16m ；（3）池底坡度一般采用0.05~0.1m ；（4）一般采用机械刮泥，也可附有空气提升或净水头排泥设施；（5）当池径（或正方形的一边）较小（小于20m ）时，也可采用多斗排泥；（6）停留时间2.5~3h ；（7）表面负荷：0.6~1.5m 3/（m 2·h ）。

4.5.3设计计算辐流式二沉池的设计计算过程如下[1]：（1）沉淀部分水面面积nqQ F =式中：Q —设计日平均流量m 3/h ； 池数（个）—n ，本设计设置2座沉淀池；q —表面负荷，m 3/(m 2·h)，本设计取1.5m 3/(m 2·h) 23333.31111.1m 2 1.5Q F nq ===⨯ （2）池子直径.137.62m D === 采用周边传动吸泥机，为了符合型号规格，取直径为m 37=D ，由《给水排水设计手册（第2版）》第11册P592查知(D ＞20,采用周边传动的刮泥机)，选取周边传动吸泥机37-ZBG ，其性能参数如下表8示：表8 35-ZBG 性能参数（3）实际水面面积222m 67.10744374=⨯=='ππD F实际负荷323222443333.3m /m h 1.6m /m h 237Q q n D ππ⨯==∙=∙⨯⨯（）（） （4）沉淀区有效水深qt h =2式中：2h —沉淀区有效水深，m ；t —沉淀时间，1.5~4.0h ；取3.0h21.63.0m 4.8mh q t ==⨯= （5）校核径深比2377.74.8D h ==，在6—12内，符合要求 （6）沉淀部分有效容积333333.3'3m 4999.95m 2Q V t n ==⨯=（7）沉淀区的容积 n S N T V 1000=式中：S —每人每日污泥量，L/(人·d ）一般为0.3~0.8，取=S 0.8 L/(人·d ） N —设计当量人口数，=N 25万T —两次清除污泥像个时间，d ；取h 2=Tn —沉淀池座数，2=n430.8251028.3m 10001000224S N T V n ⨯⨯⨯===⨯⨯（8）污泥斗的容积设 60a m 1m 221===，，r r ，则m 73.160tan 12a tan )(215=⨯-=-= ）（r r h ，取1.7m 。

课程设计任务书一、设计题目：辐流式沉淀池的设计——某城市生活污水处理工艺二沉池的设计二、基本资料：1、生活污水平均流量：100000m3/d。

2、生活污水水质：CODcr BOD5SS N-NH3pH612mg/L 315 mg/L 200 mg/L 15 mg/L 6.53、污水处理工艺流程：回流污泥三、设计内容：1、主要处理设施二沉池——辐流式沉淀池的工艺设计计算。

2、主要处理设施二沉池——辐流式沉淀池的设备结构图。

四、设计成果：1、设计说明书一份。

设计说明书应有封面和目录，主要内容包括：处理构筑物选型说明，设计参数选择说明，设计计算(列出计算公式和采用的数据)，计算草图、参考文献、设计体会等。

文字应简明、通顺，内容正确完整。

2、设计图纸一张(2号图纸)。

用计算机绘制，图纸幅面和标题栏均应采用国标的规定。

图纸按一定的比例尺（1﹕50～1﹕100）绘制，通过平面图、剖面图等表达，局部可以用详图表达；图中应表示出构筑物的工艺布置、管道设备的安装位置及其相应尺寸和高程；以中线表达构筑物、设备外形结构线，以点划线表达中心线，以细实线表达尺寸线，以粗实线或中线表达管道；应列出主要设备材料表和必要的设计说明等。

1. 沉淀池在水处理中的作用沉淀法可以去除水中的砂粒、化学沉淀物。

混凝处理所形成的絮体和生物处理后的污泥，也可以用于沉淀污泥的浓缩。

沉淀过程简单易行，分离效果比较好，是水处理的重要过程，应用非常广泛，几乎是水处理系统中不可缺少的一种单元过程。

沉淀池按工艺布置的不同，可分为初次沉淀池和二次沉淀池。

初沉池的作用，以改善生物处理构筑物的运行是去除污水中的悬浮物质，同时可去除部分BOD5条件并降低其BOD负荷，二沉池设在生物处理构筑物的后面，用于沉淀去除活性污泥或腐殖污泥，它是生物处理系统的重要组成部分。

2. 辐流式沉淀池2.1 辐流式沉淀池的构造辐流式沉淀池，池体平面圆形为多，也有方形的。

废水自池中心进水管进入池，沿半径方向向池周缓缓流动。

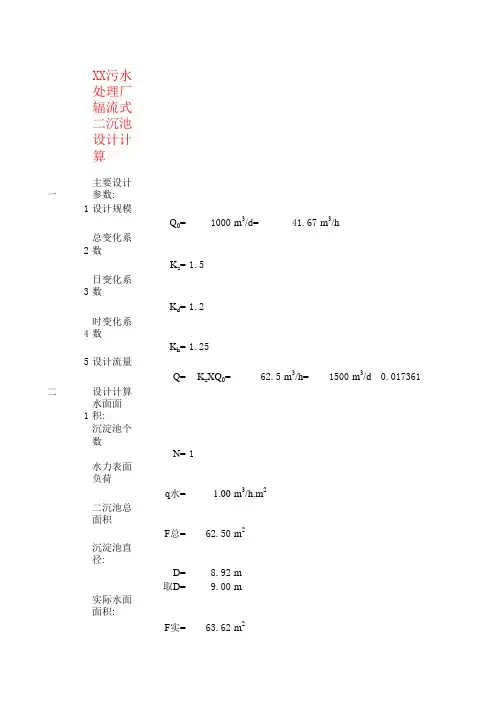

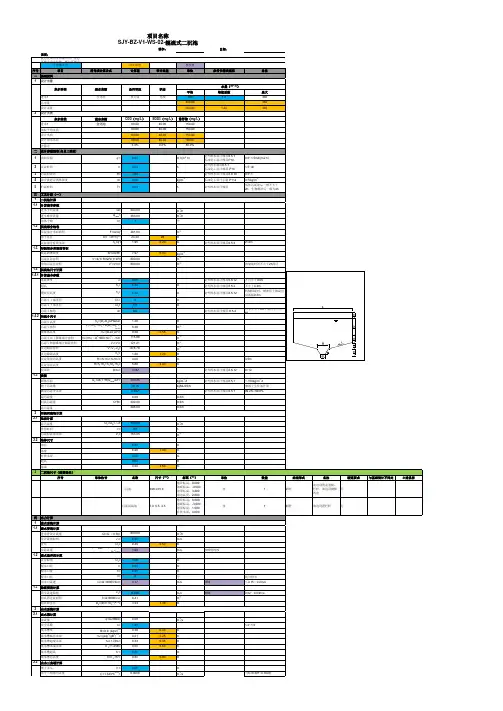

XX污水处理厂辐流式二沉池设计计算一主要设计参数:1设计规模Q0=1000m3/d=41.67m3/h2总变化系数K z=1.53日变化系数K d=1.24时变化系数K h=1.255设计流量Q=K z XQ0=62.5m3/h=1500m3/d0.017361二设计计算1沉淀部分水面面积:沉淀池个数N=1水力表面负荷q水= 1.00m3/h.m2二沉池总面积F总=62.50m2沉淀池直径:D=8.92m取D=9.00m实际水面面积:F实=63.62m2实际表面负荷:q实=0.98m3/h.m22出水堰负荷计算:单池设计流量:Q单=62.50m3/h单池过水堰长度:L=38.33m出水堰负荷:q堰= 1.63m3/h.m=39.1m3/d.m3沉淀池周边水深:沉淀时间t=3h沉淀池有效水深h1= 2.95m取h1=3m缓冲层高度h2=0.3m刮泥板高度h3=0.2m因此h0= 3.50m取h0= 3.50m4沉淀池总高度H沉淀池锥体部分高度h4沉淀坡度i=0.10h4=0.45m超高h5=0.3m所以H=h0+h4+h5= 4.3m 5进水系统计算a进水管单池处理水量Q单=62.5m3/h进水管设计水量(回流比按80%计算)Q进=Q单*(1+R)=112.5m3/hDN2001000i= 3.15V=0.99m/s核算平均日平均时进水流速Q=41.67m3/h=0.01m3/s 回流比为100%进水流量为:0.02m3/s单池进水流量:0.01m3/sDN1001000i= 1.46V= 1.29m/sb进水竖井井径采用 1.2m出水口尺寸 1.8x0.5=0.90m2出水口共四个,沿井壁均匀布置出水口流速V=0.009m/sc稳流筒直径d2= 3.50m高度H= 3.8m稳流筒下端距池底的高度h=0.1m稳流筒下端过水端面面积F'= 1.56m2稳流筒下端过水流速V'=0.02m/s稳流筒内水流流速V0=0.00m/s6出水系统计算单池设计流量Q单=62.5m3/h单池集水槽内流量Q集=0.5*Q单=0.009m3/s 采用周边集水槽，每个沉淀池只设一个出口a集水槽b=0.13m取b=0.5m槽内流速采用0.4m/s终点水深h2h2=0.04m取h2=0.6m集水槽坡度采用0.0025集水槽长度为：43.98m坡降为0.11临界水深h kh k=0.03m起点水深h1h1=0.60集水槽起点水深采用0.7m,跌水0.1m集水槽高度0.8m,水面高出槽顶0.07mb出水堰计算采用薄壁三角堰，堰口为900，自由式出流单池设计流量Q单=62.5m3/h出水堰周长L=38.33m每个三角堰尺寸为0.1x0.2m每个沉淀池三角堰数量K=191.64个取K=192个每个三角堰的流量q=0.09l/s查手册1的表16-1得过堰水深h'=30mmc出水管计算单池设计流量Q单=62.5m3/h每个沉淀池只设一根出水管DN5001000i= 2.16V=0.09m/s 7排泥系统计算出泥管回流比按1.0设计每日干泥量2.86吨/天,含水率99.2%每小时排泥量:14.90m3/h单池污泥量Q单=77.40m3/h每个沉淀池只设一根出泥管DN4001000i= 2.73V=0.17m/s 8放空管每池设一根DN400的放空管9排渣管每池设一根DN300的排渣管以上仅供参考。
