侧视雷达图像的几何特征

侧视雷达图像的几何特征

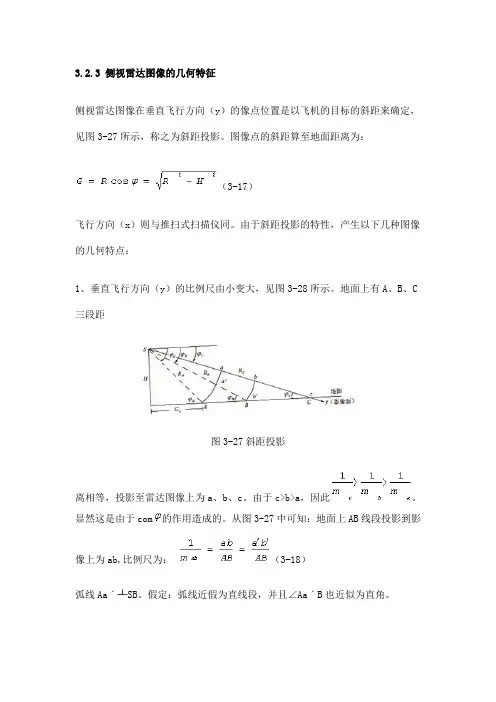

3.2.3 侧视雷达图像的几何特征侧视雷达图像在垂直飞行方向（y）的像点位置是以飞机的目标的斜距来确定，见图3-27所示，称之为斜距投影。

图像点的斜距算至地面距离为：（3-17）飞行方向（x）则与推扫式扫描仪同。

由于斜距投影的特性，产生以下几种图像的几何特点：1、垂直飞行方向（y）的比例尺由小变大，见图3-28所示。

地面上有A、B、C 三段距图3-27斜距投影离相等，投影至雷达图像上为a、b、c。

由于c>b>a，因此。

显然这是由于com的作用造成的。

从图3-27中可知：地面上AB线段投影到影像上为ab,比例尺为：（3-18）弧线Aaˊ┴SB。

假定：弧线近假为直线段，并且∠AaˊB也近似为直角。

则变成通式（3-19）考虑到实测的斜距是按比例尺缩小为影像，因此在侧视方向上的比例尺为：（3-20）可见，°，cos，即趋于0°时比例尺大，而°，cos，即趋于90°时比例尺小。

2、山体前倾，朝向传感器的山坡影像被压缩，而背向传感器的山坡被拉长，与中心投影相反，还会出现不同地物点重影现象。

如图3-29所示，地物点AC之间的山坡在雷达图3-28 侧视雷达影像的比例尺图像上被压缩，在中心投影像片上是拉伸，CD之间的山坡出现的现象正好相反。

地物点A和B在雷达图像上出现重影，在中心投影像片中不会出现这种现象。

图3-29重影现象3、高差产生的投影差亦与中心投影影像投影差位移的方向相反，位移量也不同。

见图3-30所示。

投影差(3-21)而(3-22)图3-30投影差由于所以取（3-23）当△h>0时，也大于0为正值，反之为负值。

投影差改正时用加法：。

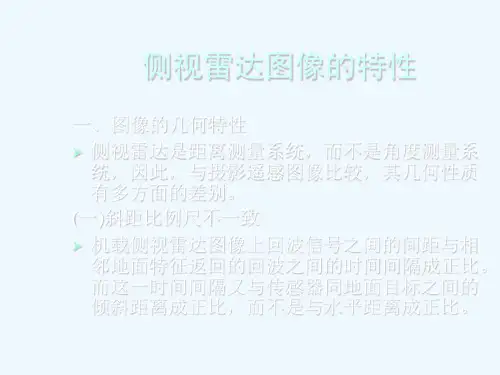

第五章雷达图像特性及其判读特点

第五章雷达图像特性及其判读特点

侧视图像与正视图像比例尺比较
➢ 上图A、B、C代表大小相同的地物，它们之间 的距离也相等，分别在近、中和远距离上。它 们相应的地面距离分别为GRA、GRB、GRC。
➢ 侧视图像是直接根据信号的返回时间成像，不 能反映地物间相等的距离和地物本身的相等宽 度，结果使图像比例尺在近距离处比例尺较小 ，远距离处比例尺很大。
➢ 透视缩减与上下位移都与雷达盲区现象相关。
➢ 背向雷达天线的坡面所接收的信号很弱，或者 根本没有信号接收。
➢ 地物A的右侧背向飞机，其坡度又小于俯角， 因而还能得到雷达脉冲的照射。但这种脉冲照 射非常轻微，回波也就很弱，图像比较阴暗。
➢ 地物B的右侧斜坡与俯角平行，得不到雷达脉 冲的照射，雷达天线就接收不到这段时间内的 回波，图像呈黑色（盲区）。
➢ 就在911事件发生之前，科学家们曾对世 贸中心地区的地下结构进行过雷达拍照， 现在它们已经在重建工作中得到了应用， 只是这些图像并不十分清楚。
➢ 费贾尼指出：“对前后两组图像进行对 比可以帮助我们对地下结构的变化加以 了解，对其破坏程度加以评估。”
雷達圖像發現哥倫比亞號遭不 明物體撞
➢ 美國宇航局官員星期六晚說﹐搜索例常雷達樣 品的國防部官員發現﹐太空梭哥倫比亞號執行 任務的第二天納入軌道時附近有一物體的證據。
➢ 由于低角度倾斜照射、不间断的图像覆盖、以 及次要细节的消除等，雷达图像对线性形迹大 为增强。
➢ (1) 对地面的倾斜照射产生了图像明暗效应， 从而增强了断层和破碎带的显示。雷达天线垂 直于线性形迹的地方，阴影和明亮部分最明显。
➢ (2) 雷达图像在抑制次要细节方面有特殊的效 果。其小比例尺、大面积、低分辨力单元本身， 正像一种信息过滤器，滤去了地物噪声的高频 率空间细节，而航空像片的高分辨力，则记录 了地被细部，从而掩盖了其下伏的地质形迹。

遥感图像判绘 侧视雷达成像(讲课)

遥感图像判绘 侧视雷达成像(讲课)

方位分辨率
定义：相邻的两脉冲之间，能分辩两个目标的最小距离
LRR
L
式中β为雷达的波束宽度，L为雷达天线的 孔径，R为雷达天线到地面目标的距离
天线
L
β
R
要提高方位分辨率，需采 用较短波长的电磁波，或 加大天线孔径，或缩短观
∆L 测距离。如要求方位向分
辨率为25m，采用波长为 5.7cm的微波，卫星高度 为600km，侧视角40度， 则天线尺寸应为1790m ， 这显然难以实现。
1970's spaceborne SARs
国外主要星载雷达
Seasat.SIR-A.SIR-B（美国） 钻石-1（前苏联） ERS-1（欧空局） JERS-1（日本） Radarsat(加拿大)
侧视雷达的一般结构
侧视雷达一般由脉冲发射机、接收机、发射接收转换 开关、天线和显示记录器组成。脉冲发射机产生脉冲 信号，由转换开关控制，经天线向观测地区发射。地 物反射或者散射的电磁波也由转换开关控制进入接收 机。接收的信号在显示器上显示或记录在磁带上。
雷达的优点
1.微波能穿透云雾和雨雪，有全天候、全天时的 工作能力，这对实时监测十分有利。
2.微波对地物有一定的穿透能力。如微波可穿透 几十米的沙层和上百米的冰层；对中度含水量的 土壤能穿透几米甚至十几米，可用于地下勘探和 军事目标探测。
3.侧视雷达图像不仅包含了地物对微波的反射或 散射的强弱，而且还包含了回波的相位信息，从 而可进行雷达干涉测量（Radar Interferometry）， 确定目标的高度。

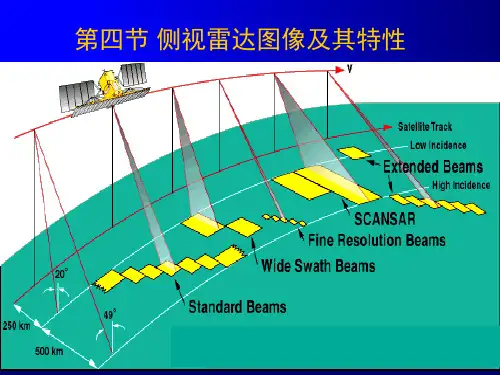

第四节 侧视雷达图像及其特性
发展历史
mid 1800's James Clerk Maxwell first defined the essential characteristics of microwaves

2016-2017(1)微波遥感-5.1侧视雷达图像的几何变形分析

2016-2017(1)微波遥感-5.1侧视雷达图像的几何变形分析

0
地球曲面总是低于切平面！
R02 ( R0 h) 2 D 2 (2 R0 h)h D 2 D 2 / 2 R0 h
五，大气折射的影响
y k ( R' R)
等效斜距
弧长
弦长
1 R R Rc 2 sin( Rc / 2 ) 24
n n / H sin
SAR Image
*
*
Azimuth Compression Range Compression
三，地形起伏的影响
Y
p’
Yp
p
地形起伏产生的位移：
dy y p ' y p kh cos
叠掩
四，地球曲率的影响
地形起伏：dy y p ' y p kh cos
地球曲率：dy y p y p kh cos
f k H
二，外方位元素变化的影响
p p p p
传感器成像位置（Xs,Ys,Zs）姿态角（φ,ω,κ）和飞行 速度（vx,vy,vz）. 俯仰 正常 dφ_航向_俯仰 dω_旁向_滚动 dκ_方位_偏航
偏航
p
飞行速度的影响
C
C”
Raw SAR Data
Range Compressed Data
3 c 2
海平面上大气的折射系数n=1.000035
y k ( R' R) kR
H 2 4 10 8 2 y ( ) y 24 1.00035
-8 折射率随高度变化的梯度=-4*10
六，地球自转的影响
地球自转的影响，产生 了图像底边中点的坐标 位移Δx,Δy和平均航 偏角θ
x bb' sin k x y bb' cos k y

雷达成像仪(二)

雷达成像仪(二)
德国已经建成的机载SAR系统(AeS－1，2，3),，其空间分 辨率从0.5米到5米，用InSAr生成的DEM高程精度为0.25m到2m。
相干雷达（INSAR）
INSAR就是利用SAR在平行轨道上对同 一地区获取两幅（或两幅以上）的单视复数影 像来形成干涉，进而得到该地区的三维地表信 息。
该方法充分利用了雷达回波信号所携带的 相位信息，获得同一区域的重复观测数据（复 数影像对），综合起来形成干涉，得到相应的 相位差，结合观测平台的轨道参数等提取高程 信息。
另一方面微波在物体内会产生体 散射，因此能将地下的一些状况反 映出来
Cosmo-SkyMed高分辨率雷达图像
4 SAR获取地面高程信息的方法
（1） 包括 雷达摄影测量技术Radargrammetry （即：StereoSAR） 雷达坡度测量Radarclinometry （即：shape from shading）
例：stereoSAR方法选用加拿大的Radarsat
误差：在平坦地区，精度约为20m左右(使用精 细模式可以得到的DEM精度略大于12M，使 用标准模式影像略大于20M)；在山区，精度 明显降低,一般为30M以上。
（2）将SAR两次或者多次观测的数据进行干涉 处理，利用相位信息提取地面高程信息，这就 是目前的热点——INSAR；
例如：ERS-1/2/ ENVISAT组合
பைடு நூலகம்
相干雷达（INSAR）
亮度图象
相位图象
相干雷达（INSAR）
雷达图像信号：亮度+相位
复雷达图像： S(x, y) R(x, y) j I (x, y) A(x, y) exp( j)
亮度图像
相位图像
相干雷达（INSAR）

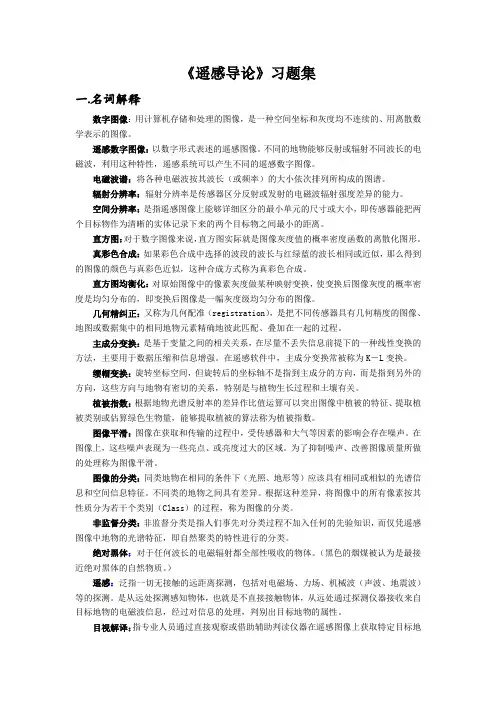

遥感导论期末习题集

遥感导论期末习题集

《遥感导论》习题集一.名词解释数字图像：用计算机存储和处理的图像，是一种空间坐标和灰度均不连续的、用离散数学表示的图像。

遥感数字图像：以数字形式表述的遥感图像。

不同的地物能够反射或辐射不同波长的电磁波，利用这种特性，遥感系统可以产生不同的遥感数字图像。

电磁波谱：将各种电磁波按其波长（或频率）的大小依次排列所构成的图谱。

辐射分辨率：辐射分辨率是传感器区分反射或发射的电磁波辐射强度差异的能力。

空间分辨率：是指遥感图像上能够详细区分的最小单元的尺寸或大小，即传感器能把两个目标物作为清晰的实体记录下来的两个目标物之间最小的距离。

直方图：对于数字图像来说，直方图实际就是图像灰度值的概率密度函数的离散化图形。

真彩色合成：如果彩色合成中选择的波段的波长与红绿蓝的波长相同或近似，那么得到的图像的颜色与真彩色近似，这种合成方式称为真彩色合成。

直方图均衡化：对原始图像中的像素灰度做某种映射变换，使变换后图像灰度的概率密度是均匀分布的，即变换后图像是一幅灰度级均匀分布的图像。

几何精纠正：又称为几何配准（registration），是把不同传感器具有几何精度的图像、地图或数据集中的相同地物元素精确地彼此匹配、叠加在一起的过程。

主成分变换：是基于变量之间的相关关系，在尽量不丢失信息前提下的一种线性变换的方法，主要用于数据压缩和信息增强。

在遥感软件中，主成分变换常被称为K－L变换。

缨帽变换：旋转坐标空间，但旋转后的坐标轴不是指到主成分的方向，而是指到另外的方向，这些方向与地物有密切的关系，特别是与植物生长过程和土壤有关。

植被指数：根据地物光谱反射率的差异作比值运算可以突出图像中植被的特征、提取植被类别或估算绿色生物量，能够提取植被的算法称为植被指数。

图像平滑：图像在获取和传输的过程中，受传感器和大气等因素的影响会存在噪声。

在图像上，这些噪声表现为一些亮点、或亮度过大的区域。

为了抑制噪声、改善图像质量所做的处理称为图像平滑。

第 七 讲 微波图像的特点和几何校正

第 七 讲 微波图像的特点和几何校正
第第七七讲讲微波图像的特点微波图像的特点和几何校正和几何校正和几何校正和几何校正侧视雷达系统的工作参数侧视雷达系统的工作参数?工作参数对雷达回波有影响直接关系到图像的解译
第 七 讲 微波图像的特点 和几何校正
侧视雷达系统的工作参数
工作参数对雷达回波有影响，直接关系到图像的解译。 侧视雷达系统的工作参数包括： 雷达工作波长： 地表粗糙度；穿透性；体散射；多径效应。 雷达极化方式： HH、HV、VV、VH。 雷达俯角： 多视向可获得更多的地物信息。
侧视雷达图像的几何特点
β
θ
α
F p = [1 − cos(α + β )]%
雷达天线等效Βιβλιοθήκη 一个透镜

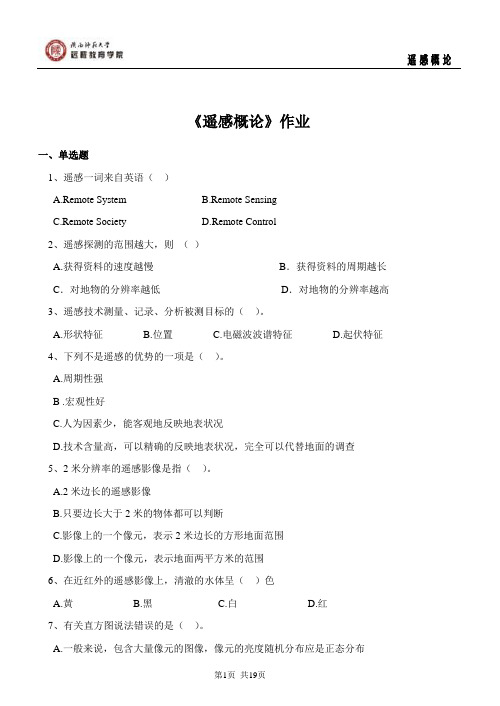

800004 遥感概论 作业(专升本)

800004 遥感概论 作业(专升本)

《遥感概论》作业一、单选题1、遥感一词来自英语（）A.Remote SystemB.Remote SensingC.Remote SocietyD.Remote Control2、遥感探测的范围越大，则（）A.获得资料的速度越慢B．获得资料的周期越长C．对地物的分辨率越低D．对地物的分辨率越高3、遥感技术测量、记录、分析被测目标的（）。

A.形状特征B.位置C.电磁波波谱特征D.起伏特征4、下列不是遥感的优势的一项是（）。

A.周期性强B .宏观性好C.人为因素少，能客观地反映地表状况D.技术含量高，可以精确的反映地表状况，完全可以代替地面的调查5、2米分辨率的遥感影像是指（）。

A.2米边长的遥感影像B.只要边长大于2米的物体都可以判断C.影像上的一个像元，表示2米边长的方形地面范围D.影像上的一个像元，表示地面两平方米的范围6、在近红外的遥感影像上，清澈的水体呈（）色A.黄B.黑C.白D.红7、有关直方图说法错误的是（）。

A.一般来说，包含大量像元的图像，像元的亮度随机分布应是正态分布B.直方图峰值偏向亮度坐标轴左侧，说明图像偏暗C.峰值提升过陡，过窄，说明图像的高密度值过于集中D.直方图峰值偏向亮度坐标轴左侧，说明图像偏亮8、以下（）不是高光谱遥感的特点。

A.空间分辨率很高B.可以将可见光和红外波段分割成更连续的光谱段C.需要面对海量数据处理问题D.每个通道的波长范围比多光谱小得多9、计算植被指数（如NDVI）主要使用以下两个波段（）。

A.紫外波段和蓝色波段B.蓝色波段和近红外波段C.蓝色波段和红色波段D.红色波段和近红外波段10、遥感数字图像的表示是用（）维数组表示。

A.一B.二 C .三 D .四11、图像辐射校正可以用于以下图像误差和偏差校正，除了（）。

A.图像中心色调过亮B.图像上灰度失真疵点C.图像中地物几何变形D.图像上有条状干扰12、TM图像的空间分辨率已达到（）。

A.80mB.30mC.10mD.7m13、BIP 是数字图像的（）。

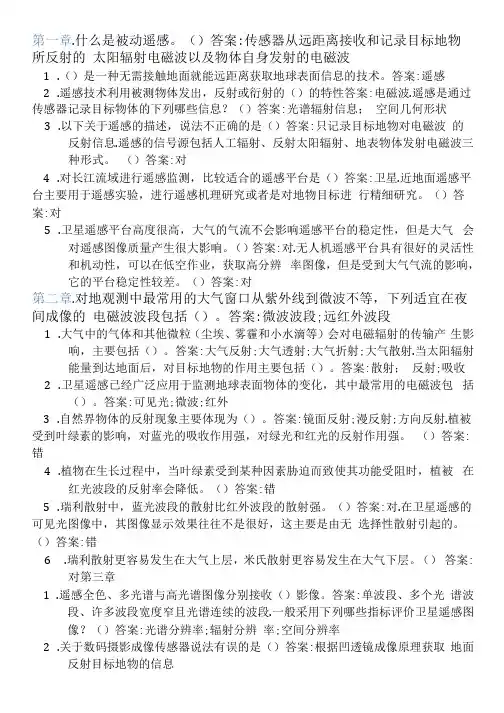

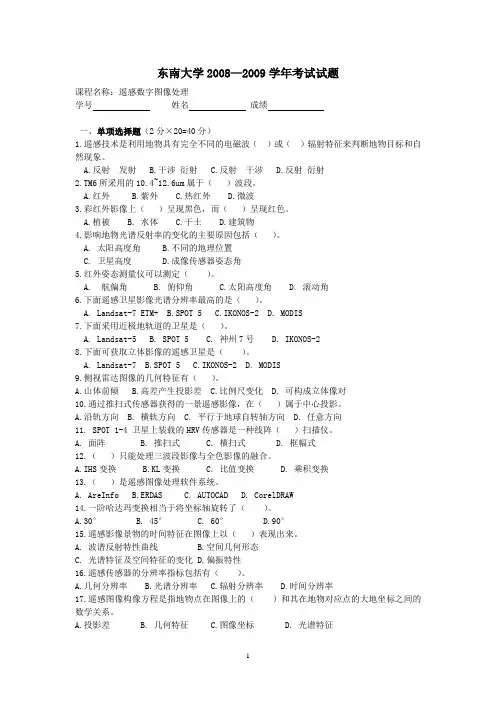

遥感数字图像处理习题与标准答案

遥感数字图像处理习题与标准答案

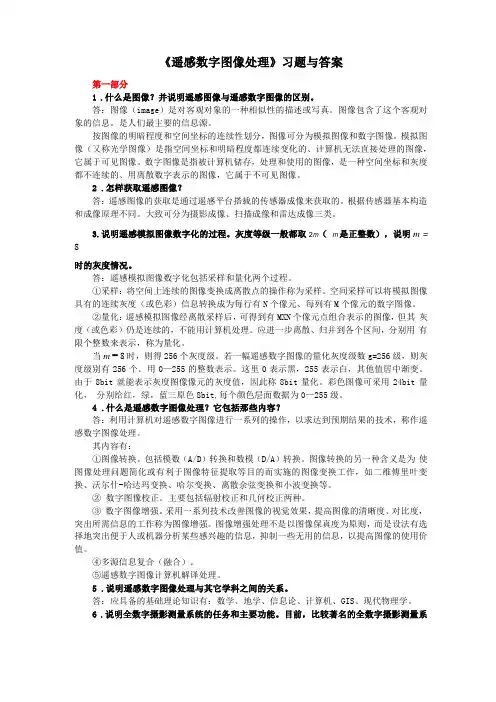

《遥感数字图像处理》习题与答案第一部分1.什么是图像？并说明遥感图像与遥感数字图像的区别。

答：图像（image）是对客观对象的一种相似性的描述或写真。

图像包含了这个客观对象的信息。

是人们最主要的信息源。

按图像的明暗程度和空间坐标的连续性划分，图像可分为模拟图像和数字图像。

模拟图像（又称光学图像）是指空间坐标和明暗程度都连续变化的、计算机无法直接处理的图像，它属于可见图像。

数字图像是指被计算机储存，处理和使用的图像，是一种空间坐标和灰度都不连续的、用离散数字表示的图像，它属于不可见图像。

2.怎样获取遥感图像？答：遥感图像的获取是通过遥感平台搭载的传感器成像来获取的。

根据传感器基本构造和成像原理不同。

大致可分为摄影成像、扫描成像和雷达成像三类。

3.说明遥感模拟图像数字化的过程。

灰度等级一般都取2m（m是正整数），说明m = 8时的灰度情况。

答：遥感模拟图像数字化包括采样和量化两个过程。

①采样：将空间上连续的图像变换成离散点的操作称为采样。

空间采样可以将模拟图像具有的连续灰度（或色彩）信息转换成为每行有N个像元、每列有M个像元的数字图像。

②量化：遥感模拟图像经离散采样后，可得到有MXN个像元点组合表示的图像，但其灰度（或色彩）仍是连续的，不能用计算机处理。

应进一步离散、归并到各个区间，分别用有限个整数来表示，称为量化。

当m = 8时，则得256个灰度级。

若一幅遥感数字图像的量化灰度级数g=256级，则灰度级别有256个。

用0—255的整数表示。

这里0表示黑，255表示白，其他值居中渐变。

由于8bit就能表示灰度图像像元的灰度值，因此称8bit量化。

彩色图像可采用24bit量化，分别给红，绿，蓝三原色8bit,每个颜色层面数据为0—255级。

4.什么是遥感数字图像处理？它包括那些内容？答：利用计算机对遥感数字图像进行一系列的操作，以求达到预期结果的技术，称作遥感数字图像处理。

其内容有：①图像转换。

包括模数（A/D）转换和数模（D/A）转换。
