科泰刻章机简单光路调节说明

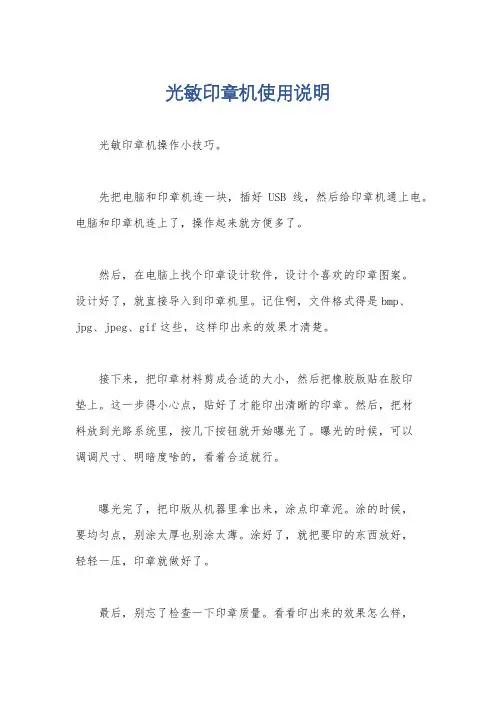

光敏印章机使用说明
光敏印章机操作小技巧。

先把电脑和印章机连一块，插好USB线，然后给印章机通上电。

电脑和印章机连上了，操作起来就方便多了。

然后，在电脑上找个印章设计软件，设计个喜欢的印章图案。

设计好了，就直接导入到印章机里。

记住啊，文件格式得是bmp、jpg、jpeg、gif这些，这样印出来的效果才清楚。

接下来，把印章材料剪成合适的大小，然后把橡胶版贴在胶印
垫上。

这一步得小心点，贴好了才能印出清晰的印章。

然后，把材
料放到光路系统里，按几下按钮就开始曝光了。

曝光的时候，可以
调调尺寸、明暗度啥的，看着合适就行。

曝光完了，把印版从机器里拿出来，涂点印章泥。

涂的时候，
要均匀点，别涂太厚也别涂太薄。

涂好了，就把要印的东西放好，
轻轻一压，印章就做好了。

最后，别忘了检查一下印章质量。

看看印出来的效果怎么样，
边缘齐不齐，颜色均不均匀。

如果有问题，就调整一下或者换个印章。

对了，用印章机的时候，还得注意安全。

这机器有高压电，别随便拆开机壳。

要是出了问题，就找专业人士修。

还有啊，工作环境得保持干净，定期清洁一下光敏机玻璃板。

曝光的时候，机壳后面会有点光线，别看太久，免得伤眼睛。

总之啊，光敏印章机用着挺方便的，做出来的印章也清楚、耐用。

学会了这些小技巧，印章制作就轻松多了。

激光雕刻机操作规程一、前言激光雕刻机是一种高精度的工艺设备，广泛应用于制造、美容、艺术等领域。

为了保证激光雕刻机的安全性和稳定性，正确掌握激光雕刻机的操作规程至关重要。

本文将详细介绍激光雕刻机的操作规程，以便操作者在操作时遵循。

二、设备准备1. 确保激光雕刻机所放置的环境通风良好，避免尘埃、异味等对设备产生不良影响。

2. 检查激光雕刻机的电源线是否连接牢固，电源插头是否接地可靠。

3. 检查光路系统和激光器的稳定性，确保设备处于良好状态。

4. 开启激光雕刻机的冷却水箱，并确保水温稳定在适宜范围内。

5. 确保工作台面整洁，无碎屑、易燃物等。

三、操作步骤1. 打开电源开关，待激光雕刻机自检完成后，进入操作界面。

2. 根据需要选择合适的刻录材料和刻录参数，并调整工作平台高度，保证刻录对象与焦点距离合适。

3. 将待刻录的物品放置在工作台上，并确保固定牢固，避免在运行过程中发生移动。

4. 关闭操作界面中的安全开关，确保操作时人员不会接触到激光束。

5. 点击启动按钮，开始激光雕刻机的工作。

在刻录过程中，操作者应保持警惕，随时观察刻录情况及设备运行状态。

6. 刻录完成后，关闭激光雕刻机的电源开关，并等待设备自动关机。

7. 清理工作台，将刻录好的物品取下，并进行后续处理。

四、安全注意事项1. 激光雕刻机为高能设备，请勿向激光束直接注视，避免对眼睛产生伤害。

2. 切勿将身体或手指伸入设备运行区域，在设备工作过程中要保持安全距离。

3. 操作过程中，如发现设备异常声音、异味或其他异常情况，应立即停机检查并排除故障。

4. 在操作前需穿戴好防护眼镜、手套等个人防护用品，确保人身安全。

5. 禁止在设备周围堆放可燃物品，以防发生火灾等意外事件。

五、维护保养1. 定期清洁激光雕刻机的镜片、透镜等光路元件，保证刻录质量。

2. 检查设备传动系统的润滑情况，确保设备运行平稳。

3. 定期更换冷却水，清洗冷却系统，防止水路堵塞。

4. 如遇到设备故障或异常，应及时联系专业人员进行维修，切勿擅自拆解设备。

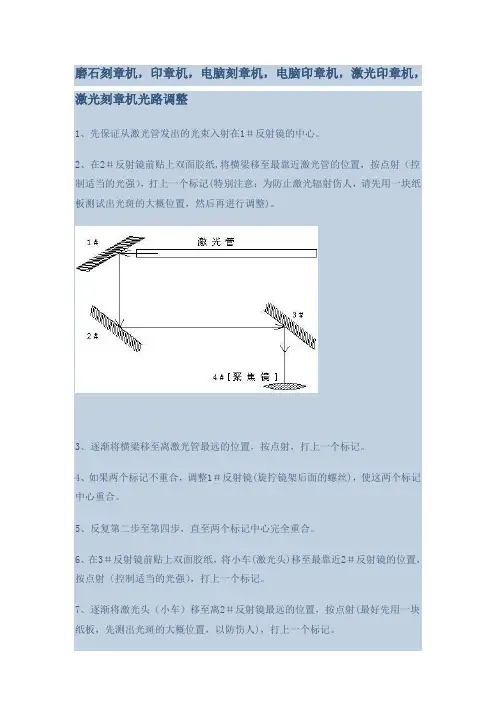

磨石刻章机，印章机，电脑刻章机，电脑印章机，激光印章机，激光刻章机光路调整1、先保证从激光管发出的光束入射在1＃反射镜的中心。

2、在2＃反射镜前贴上双面胶纸,将横梁移至最靠近激光管的位置，按点射（控制适当的光强），打上一个标记(特别注意：为防止激光辐射伤人，请先用一块纸板测试出光斑的大概位置，然后再进行调整)。

3、逐渐将横梁移至离激光管最远的位置，按点射，打上一个标记。

4、如果两个标记不重合，调整1＃反射镜(旋拧镜架后面的螺丝)，使这两个标记中心重合。

5、反复第二步至第四步，直至两个标记中心完全重合。

6、在3＃反射镜前贴上双面胶纸，将小车(激光头)移至最靠近2＃反射镜的位置，按点射（控制适当的光强），打上一个标记。

7、逐渐将激光头（小车）移至离2＃反射镜最远的位置，按点射(最好先用一块纸板，先测出光斑的大概位置，以防伤人)，打上一个标记。

8、如果两个标记不重合，调整2＃反射镜，使这两个标记中心重合。

9、反复第六步至第八步，直至两个标记中心完全重合。

10、在3＃反射镜前面的入光孔上贴上双面胶，点射，打上标记。

如处在中心，则合格。

11、若激光未落在入光孔的中心，本图落点偏上和偏外。

上下偏差：只能将激光管抬高或降低。

里外偏差：只能将激光管向里或向外调整。

在本图中，必须降低激光管，然后，从第一步开始全部重新调整。

垂直度调整1、光路四点调重合,且将激光调到3#反射镜中间2、通过调整3#反射镜上的3个铜螺丝让激光从喷气孔的中间通过3、如果左右有稍许偏差,调整3#头座向左或向右使光路垂直4、如果前后有稍许偏差,一般是因为3#头座本身有偏差导致,更换重新调整光路垂直度即可.选磨石激光刻章机产品质量稳定可靠，售后服务有保障！我们承诺让每一位拥有磨石雕刻机的用户买的安心，用的省心，售后服务保证让您放心！。

激光雕刻＆切割机操作手册激光雕刻机和切割机的装置注意事项：激光是一种高功率和无形的光，当人体只对时对人体有害，容易引起可燃事宜。

当机器运转时操作人员不能离开，请仔细阅读此手册以避免不必要的错误和损失。

由于更新或改进内容可能和实际产品有些不一致。

请根据实际需要购买。

此外，若手册的内容进行改进，请原谅没有通知。

提前声明。

内容第一章概要 (2)第二章安全手册 (4)第三章安装与调试 (6)第四章常见问题和调整 (9)第一章概要1.说明激光雕刻切割机是一种新型的激光数据处理设备，主要用于：工艺品，家具，玻璃制品，木制品，聚氯乙烯，灯饰，广告，装饰，造纸，马克板，邮票及印章，腈纶，竹制品，手袋及鞋子，衣服和服装，面料等。

通过对激光参数的调整，机器可以进行多样的雕刻和切割。

这个机器具有多种优点：切口光滑，无接触切割，高速雕刻，雕刻准确、效果好。

构造：激光雕刻切割机是由光学系统、工作平台、控制系统、冷却系统和辅助系统构成。

2、雕刻机有五部分组成：机械系统、光学系统、传动系统、控制系统和辅助系统。

机械平台：由上盖、导轨、底座、反射镜架等机械配件组成。

光学系统：由激光管、激光电源、三个反射镜和一个聚焦镜组成。

传动系统：由三条高精度四均衡进口直线导轨、皮带、2个步进电机和若干个齿轮组成。

控制系统：由高速控制卡、开关电源、步进电机驱动器组成。

辅助系统：有循环冷动水泵、吹气压缩机、抽烟排风机。

3.技术参数技术参数第二章安全手册激光雕刻切割机用于四种激光（强激光射出），激光射出可能引起以下意外事故：1）引燃周围的易燃物2）当机器运行时可能产生有害的气体3）激光直接照射人体将对人体有害。

因此，工作的场所必须有灭火器，严格禁止易燃物靠近机器并且保持通风。

请阅读和遵守安全手册。

1.机器的外壳应与地面接触。

2.禁止非专业的高压供电。

不要打破外壳.需要通风散热。

3.当激光管工作时需用循环的水使过热的激光管的温度降低。

因此机器工作前，请务必要加一些水到冷却水泵里。

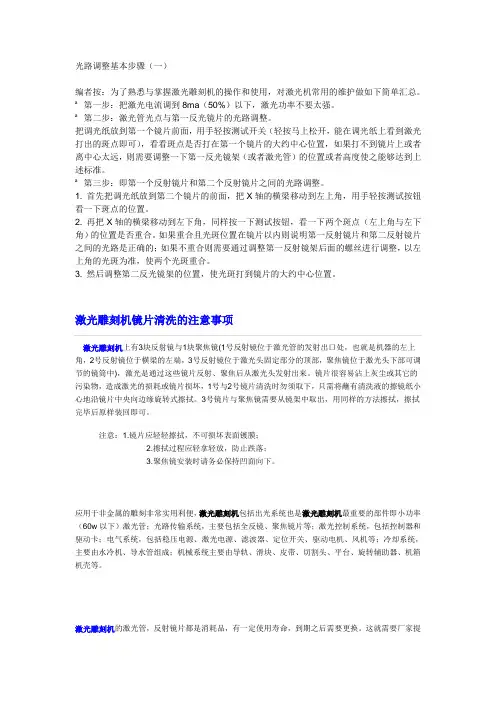

光路调整基本步骤（一）编者按：为了熟悉与掌握激光雕刻机的操作和使用，对激光机常用的维护做如下简单汇总。

ª第一步：把激光电流调到8ma（50%）以下，激光功率不要太强。

ª第二步：激光管光点与第一反光镜片的光路调整。

把调光纸放到第一个镜片前面，用手轻按测试开关（轻按马上松开，能在调光纸上看到激光打出的斑点即可），看看斑点是否打在第一个镜片的大约中心位置，如果打不到镜片上或者离中心太远，则需要调整一下第一反光镜架（或者激光管）的位置或者高度使之能够达到上述标准。

ª第三步：即第一个反射镜片和第二个反射镜片之间的光路调整。

1. 首先把调光纸放到第二个镜片的前面，把X轴的横梁移动到左上角，用手轻按测试按钮看一下斑点的位置。

2. 再把X轴的横梁移动到左下角，同样按一下测试按钮，看一下两个斑点（左上角与左下角）的位置是否重合。

如果重合且光斑位置在镜片以内则说明第一反射镜片和第二反射镜片之间的光路是正确的；如果不重合则需要通过调整第一反射镜架后面的螺丝进行调整，以左上角的光斑为准，使两个光斑重合。

3. 然后调整第二反光镜架的位置，使光斑打到镜片的大约中心位置。

激光雕刻机镜片清洗的注意事项激光雕刻机上有3块反射镜与1块聚焦镜(1号反射镜位于激光管的发射出口处，也就是机器的左上角，2号反射镜位于横梁的左端，3号反射镜位于激光头固定部分的顶部，聚焦镜位于激光头下部可调节的镜筒中)，激光是通过这些镜片反射、聚焦后从激光头发射出来。

镜片很容易沾上灰尘或其它的污染物，造成激光的损耗或镜片损坏，1号与2号镜片清洗时勿须取下，只需将蘸有清洗液的擦镜纸小心地沿镜片中央向边缘旋转式擦拭。

3号镜片与聚焦镜需要从镜架中取出，用同样的方法擦拭，擦拭完毕后原样装回即可。

注意：1.镜片应轻轻擦拭，不可损坏表面镀膜；2.擦拭过程应轻拿轻放，防止跌落；3.聚焦镜安装时请务必保持凹面向下。

应用于非金属的雕刻非常实用利便，激光雕刻机包括出光系统也是激光雕刻机最重要的部件即小功率（60w以下）激光管；光路传输系统，主要包括全反镜、聚焦镜片等；激光控制系统，包括控制器和驱动卡；电气系统，包括稳压电源、激光电源、滤波器、定位开关、驱动电机、风机等；冷却系统，主要由水冷机、导水管组成；机械系统主要由导轨、滑块、皮带、切割头、平台、旋转辅助器、机箱机壳等。

激光雕刻机操作手册一、前言激光雕刻机是一种利用激光技术进行雕刻和切割的先进设备。

它能够在各种材料上精确地制作出复杂的图案、文字和形状，广泛应用于工业生产、艺术创作、标识制作等领域。

为了确保您能够安全、正确地操作激光雕刻机，充分发挥其性能，请仔细阅读本操作手册。

二、设备概述1、激光雕刻机的组成部分激光发生器：产生高强度的激光束。

控制系统：包括电脑软件和硬件，用于控制激光的输出、运动轨迹等参数。

机械运动系统：确保工作平台的精准移动。

冷却系统：防止设备过热，保证正常运行。

2、工作原理激光雕刻机通过电脑控制激光束的强度、聚焦和运动轨迹，使材料表面在高能量激光的作用下发生气化、燃烧或熔化，从而实现雕刻和切割的效果。

三、安全注意事项1、激光辐射激光具有较强的辐射，避免直接注视激光束，操作时务必佩戴防护眼镜。

2、防火激光雕刻过程中可能产生火花和高温，周围环境应避免易燃物，并配备灭火器。

3、电气安全确保设备接地良好，避免触电事故。

4、通风工作区域应保持良好的通风，排除有害气体和烟尘。

5、人员培训操作人员必须经过专业培训，了解安全操作规程。

四、设备安装与调试1、安装环境要求平稳的地面，避免震动。

温度适宜，避免过热或过冷。

干燥、清洁的空间，防止灰尘进入设备。

2、安装步骤将设备放置在预定位置，调整水平。

连接电源、数据线等线路。

安装冷却系统，并确保其正常工作。

3、调试打开设备，进行初始化设置。

校准激光束的焦点和位置。

测试机械运动系统的精度和稳定性。

五、操作流程1、准备工作选择合适的材料，并将其固定在工作平台上。

打开电脑，启动激光雕刻软件。

2、设计图形在软件中绘制或导入需要雕刻的图形。

设置雕刻参数，如激光功率、速度、深度等。

3、发送指令确认设计无误后，将雕刻指令发送给激光雕刻机。

4、监控雕刻过程在雕刻过程中，密切观察设备运行情况，如有异常及时停止。

5、完成雕刻雕刻完成后，关闭激光雕刻机和电脑软件。

六、常见问题及解决方法1、雕刻效果不理想检查激光功率和速度设置是否合适，进行调整。

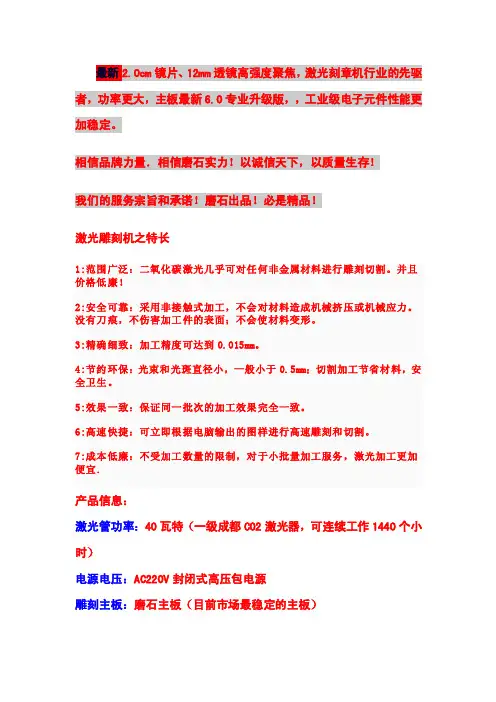

最新2.0cm镜片、12mm透镜高强度聚焦，激光刻章机行业的先驱者，功率更大，主板最新6.0专业升级版，，工业级电子元件性能更加稳定。

相信品牌力量．相信磨石实力！以诚信天下，以质量生存！我们的服务宗旨和承诺！磨石出品！必是精品！激光雕刻机之特长1:范围广泛：二氧化碳激光几乎可对任何非金属材料进行雕刻切割。

并且价格低廉！2:安全可靠：采用非接触式加工，不会对材料造成机械挤压或机械应力。

没有刀痕，不伤害加工件的表面；不会使材料变形。

3:精确细致：加工精度可达到0.015mm。

4:节约环保：光束和光斑直径小，一般小于0.5mm；切割加工节省材料，安全卫生。

5:效果一致：保证同一批次的加工效果完全一致。

6:高速快捷：可立即根据电脑输出的图样进行高速雕刻和切割。

7:成本低廉：不受加工数量的限制，对于小批量加工服务，激光加工更加便宜.产品信息：激光管功率：40瓦特（一级成都CO2激光器，可连续工作1440个小时）电源电压：AC220V封闭式高压包电源雕刻主板：磨石主板（目前市场最稳定的主板）绘图仪：耐磨·防腐蚀设计整机重量：23千克机器尺寸：80厘米X50厘米X23厘米最大雕刻幅：250X160最大刻章面积：197*75定位精度：0.005毫米雕刻精度：0.15毫米整机功耗：200瓦特排烟设计：后排风采用软件：磨石雕刻软件全新夹具:平台精美的外观，精密的机械组装，速度与精度的保障，解决其它机器刻小字难的问题，精度更高，速度更快。

又新增切割、雕刻图片、照片等多种功能。

雕刻速度是原来刻章机的2倍以上。

精心设计雕刻更深的激光头，让您的工作更简单更快捷。

高效率软件排版，包含民族文字、仿伪、随心设计等先进功能，更节省您的排版时间，提高工作效率。

四、机器配置和全新防滑构造第一章雕刻机简介第一节雕刻机结构与附件激光印章机主要组成部分：主要包括氧化碳激光器、激光电源、反光原件、聚焦原件、操作面板、夹具、数控系统和排气、水冷系统等。

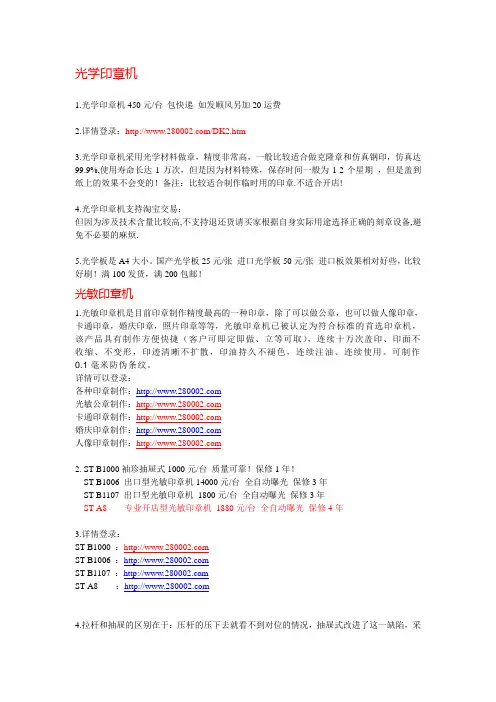

光学印章机1.光学印章机450元/台包快递如发顺风另加20运费2.详情登录：/DK2.htm3.光学印章机采用光学材料做章，精度非常高，一般比较适合做克隆章和仿真钢印，仿真达99.9%,使用寿命长达1万次，但是因为材料特殊，保存时间一般为1-2个星期，但是盖到纸上的效果不会变的！备注：比较适合制作临时用的印章.不适合开店!4.光学印章机支持淘宝交易：但因为涉及技术含量比较高,不支持退还货请买家根据自身实际用途选择正确的刻章设备,避免不必要的麻烦.5.光学板是A4大小。

国产光学板25元/张进口光学板50元/张进口板效果相对好些，比较好刷！满100发货，满200包邮！光敏印章机1.光敏印章机是目前印章制作精度最高的一种印章，除了可以做公章，也可以做人像印章，卡通印章，婚庆印章，照片印章等等，光敏印章机已被认定为符合标准的首选印章机，该产品具有制作方便快捷（客户可即定即做、立等可取），连续十万次盖印、印面不收缩、不变形，印迹清晰不扩散，印油持久不褪色，连续注油、连续使用。

可制作0.1毫米防伪条纹。

详情可以登录：各种印章制作：光敏公章制作：卡通印章制作：婚庆印章制作：人像印章制作：2. ST-B1000袖珍抽屉式1000元/台质量可靠！保修1年！ST-B1006 出口型光敏印章机14000元/台全自动曝光保修3年ST-B1107 出口型光敏印章机1800元/台全自动曝光保修3年ST-A8 专业开店型光敏印章机1880元/台全自动曝光保修4年3.详情登录：ST-B1000 ：ST-B1006 ：ST-B1107 ：ST-A8 ：4.拉杆和抽屉的区别在于：压杆的压下去就看不到对位的情况，抽屉式改进了这一缺陷，采用抽屉结构，可以很直观的观察到对位情况，做出相应调整，大大提高了成功率！对于新手和开店者建议选择：抽屉式，可以大大节约您的宝贵时间降低材料报废率.5.袖珍光敏机的特点：体积更小，重量更轻，能量强，效果更佳，特别适宜外贸出口采用专用高性能光敏灯管，使用寿命更长，曝光能量可调，曝光均匀性更好一次成形，清晰度更高，成像质量更好儿童保护装置，密封保护，不影响眼睛，对人体无任何伤害生产速度快、精度高、产品性能稳定，高品质，零故障具有简单易掌握，成本低，收效大等优点先进的印垫夹盒式设计，能很好的压紧印章垫6.A8专业型的特点：1.本机器属于国内尖端机型，主要用于出口。

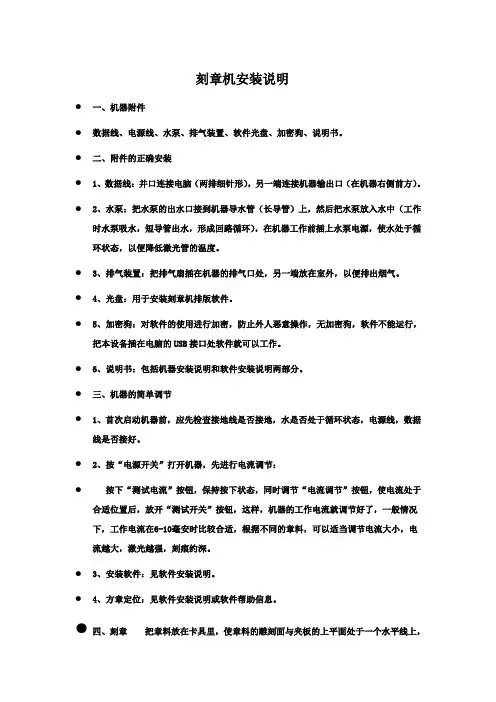

刻章机安装说明●一、机器附件●数据线、电源线、水泵、排气装置、软件光盘、加密狗、说明书。

●二、附件的正确安装●1、数据线：并口连接电脑（两排细针形），另一端连接机器输出口（在机器右侧前方）。

●2、水泵：把水泵的出水口接到机器导水管（长导管）上，然后把水泵放入水中（工作时水泵吸水，短导管出水，形成回路循环），在机器工作前插上水泵电源，使水处于循环状态，以便降低激光管的温度。

●3、排气装置：把排气扇插在机器的排气口处，另一端放在室外，以便排出烟气。

●4、光盘：用于安装刻章机排版软件。

●5、加密狗：对软件的使用进行加密，防止外人恶意操作，无加密狗，软件不能运行，把本设备插在电脑的USB接口处软件就可以工作。

●6、说明书：包括机器安装说明和软件安装说明两部分。

●三、机器的简单调节●1、首次启动机器前，应先检查接地线是否接地，水是否处于循环状态，电源线，数据线是否接好。

●2、按“电源开关”打开机器，先进行电流调节：●按下“测试电流”按钮，保持按下状态，同时调节“电流调节”按钮，使电流处于合适位置后，放开“测试开关”按钮，这样，机器的工作电流就调节好了，一般情况下，工作电流在6-10毫安时比较合适，根据不同的章料，可以适当调节电流大小，电流越大，激光越强，刻痕约深。

●3、安装软件：见软件安装说明。

●4、方章定位：见软件安装说明或软件帮助信息。

●四、刻章把章料放在卡具里，使章料的雕刻面与夹板的上平面处于一个水平线上，为了使印章达到最好的效果，可以在章料上面放一张湿纸，使其盖住章料，以免由于电流过大烧毁章料，然后使用软件排版刻章安装说明1、硬件环境：64M内存586以上，硬盘至少有10M空间，雕刻机或打印机；2、软件环境：WINDOWS 95/98/ME/2000/XP系统3、安装步骤：第一步：运行安装程序文件,安提示逐步进行；第二步：安装机密锁将加密锁插入计算机可用的USB口上，a、WINDOWS 98会提示找到新硬件，并要求插入WIN98安装盘，按提示插入，然后继续就可以了；b、在WINDOWS2000/XP下无需安装驱动；当WINDOWS提示硬件安装完成后，继续下一步；第三步：运行系统，显示许可窗口，输入许可号，点击<OK>将退出软件；注意：点击<OK>前，加密锁应插在计算机上；第四步：再次启动，即可正常运行了。

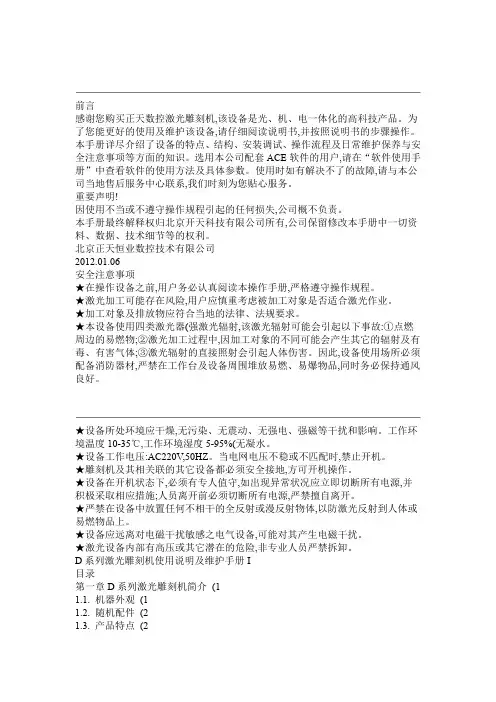

前言感谢您购买正天数控激光雕刻机,该设备是光、机、电一体化的高科技产品。

为了您能更好的使用及维护该设备,请仔细阅读说明书,并按照说明书的步骤操作。

本手册详尽介绍了设备的特点、结构、安装调试、操作流程及日常维护保养与安全注意事项等方面的知识。

选用本公司配套ACE软件的用户,请在“软件使用手册”中查看软件的使用方法及具体参数。

使用时如有解决不了的故障,请与本公司当地售后服务中心联系,我们时刻为您贴心服务。

重要声明!因使用不当或不遵守操作规程引起的任何损失,公司概不负责。

本手册最终解释权归北京开天科技有限公司所有,公司保留修改本手册中一切资料、数据、技术细节等的权利。

北京正天恒业数控技术有限公司2012.01.06安全注意事项★在操作设备之前,用户务必认真阅读本操作手册,严格遵守操作规程。

★激光加工可能存在风险,用户应慎重考虑被加工对象是否适合激光作业。

★加工对象及排放物应符合当地的法律、法规要求。

★本设备使用四类激光器(强激光辐射,该激光辐射可能会引起以下事故:①点燃周边的易燃物;②激光加工过程中,因加工对象的不同可能会产生其它的辐射及有毒、有害气体;③激光辐射的直接照射会引起人体伤害。

因此,设备使用场所必须配备消防器材,严禁在工作台及设备周围堆放易燃、易爆物品,同时务必保持通风良好。

★设备所处环境应干燥,无污染、无震动、无强电、强磁等干扰和影响。

工作环境温度10-35℃,工作环境湿度5-95%(无凝水。

★设备工作电压:AC220V,50HZ。

当电网电压不稳或不匹配时,禁止开机。

★雕刻机及其相关联的其它设备都必须安全接地,方可开机操作。

★设备在开机状态下,必须有专人值守,如出现异常状况应立即切断所有电源,并积极采取相应措施;人员离开前必须切断所有电源,严禁擅自离开。

★严禁在设备中放置任何不相干的全反射或漫反射物体,以防激光反射到人体或易燃物品上。

★设备应远离对电磁干扰敏感之电气设备,可能对其产生电磁干扰。

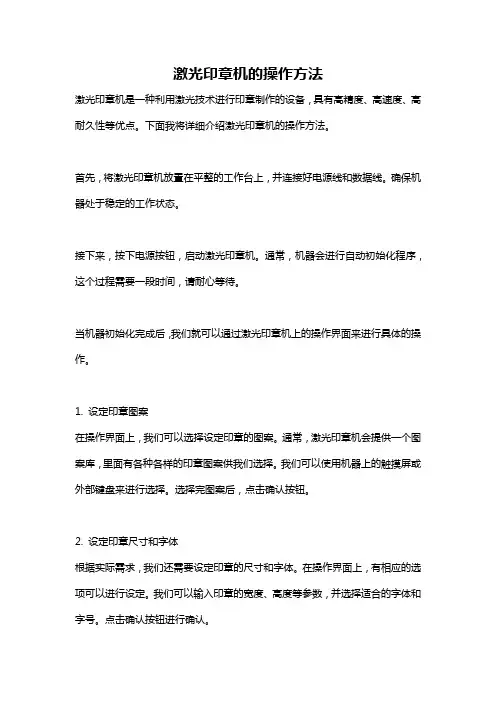

激光印章机的操作方法激光印章机是一种利用激光技术进行印章制作的设备，具有高精度、高速度、高耐久性等优点。

下面我将详细介绍激光印章机的操作方法。

首先，将激光印章机放置在平整的工作台上，并连接好电源线和数据线。

确保机器处于稳定的工作状态。

接下来，按下电源按钮，启动激光印章机。

通常，机器会进行自动初始化程序，这个过程需要一段时间，请耐心等待。

当机器初始化完成后，我们就可以通过激光印章机上的操作界面来进行具体的操作。

1. 设定印章图案在操作界面上，我们可以选择设定印章的图案。

通常，激光印章机会提供一个图案库，里面有各种各样的印章图案供我们选择。

我们可以使用机器上的触摸屏或外部键盘来进行选择。

选择完图案后，点击确认按钮。

2. 设定印章尺寸和字体根据实际需求，我们还需要设定印章的尺寸和字体。

在操作界面上，有相应的选项可以进行设定。

我们可以输入印章的宽度、高度等参数，并选择适合的字体和字号。

点击确认按钮进行确认。

3. 设置印章位置在操作界面上，我们可以通过移动光标来设置印章在印章纸上的具体位置。

通常，激光印章机会自带一个红色的光标，我们可以通过控制光标的移动来设置好印章的位置。

将光标移动到指定位置后，点击确认按钮进行确认。

4. 确认印章内容在操作界面上，有一个输入框，我们可以在里面输入需要印制的内容。

可以是文字、数字、图案等。

输入完毕后，点击确认按钮进行确认。

5. 预览和调整在确认印章内容后，我们可以在操作界面上进行预览。

通常，激光印章机会提供一个预览功能，我们可以在预览中查看印章的效果和布局是否符合要求。

如果需要调整，可以通过控制界面上的相关选项进行调整。

调整完毕后，点击确认按钮进行确认。

6. 开始印刷确认完所有设置后，我们就可以开始印制印章了。

在操作界面上，有一个开始按钮，点击它，激光印章机就会开始工作。

激光技术会根据设定的图案、尺寸和内容进行刻印。

整个过程通常会比较快速，完成后会有提示。

7. 完成和取出当激光印章机工作完成后，我们可以在操作界面上看到一个完成提示。

还有一些参数由于用户平时不会涉及到，所以系统界面中没有列出，这样也避免了过于复杂的参数系统使用户感到困惑。

手动速度：包括手动高速速度和手动低速速度，这两个值用来控制用户在“点动”模式下的运动速度。

●手动低速速度是指只按下手动方向键时的运动速度；●手动高速速度是指同时按下“高速”键时的运动速度。

这两个值也可以在数控状态窗口中直接设定。

参见4.6节。

自动参数：●空程速度：G00 指令的运动速度；●加工速度：G01、G02、G03等加工指令的插补速度。

这两个值控制以自动方式运动时的速度，如果自动模式下的加工程序、或者MDI 指令中没有指定速度，就以这里设定的速度运动。

注意：增量方式的运动速度是空程速度。

这两个值也可以在数控状态窗口中直接设定。

参见4.6节。

●使用缺省速度：是否放弃加工程序中指定的速度，使用上面设置的系统缺省速度。

●使用缺省转速：指示系统是否放弃加工程序中指定的主轴转速，使用人为设置的系统缺省转速。

●速度自适应优化：是否允许系统根据加工工件的连接特性，对加工速度进行优化。

●IJK增量模式：圆心编程（IJK）是否为增量模式，某些后处理程序生成的圆弧编程使用的IJK值是增量值。

关于这一点，请参考对应的后处理程序说明。

●使用Ｚ向下刀速度：是否在Ｚ向垂直向下运动时，采用特定的速度落刀速度。

●优化Ｚ向提刀速度：是否在Ｚ向垂直向上运动时，采用G00速度提刀。

点)。

●空程（G00）指令使用固定进给倍率100%：这个参数是一个选项。

指示系统在执行空程指令时，是否忽略进给被率的影响。

这样当改变倍率时，不影响空程移动的速度。

●暂停或者结束时，自动停止主轴（需要重新启动）：设定当一个加工程序中途暂停或加工结束后，是否自动停止主轴转动。

●X轴镜像：设定X轴进行镜像。

●Y轴镜像：设定Y轴进行镜像。

换刀位参数：●使用换刀位：如果希望在加工完成后自动回到某个位置，请选择该选项。

其他换刀位参数只有在使用换刀位有效时，才起作用。

激光雕刻机安装使用说明书感谢您购买我们的激光刻章机，该设备是集光、机、电于一体的高科技产品，专业性强、科技含量高，为了用户能更好的使用及维护该设备，特编写此说明书。

说明书中，附有大量的实物图片，以便您的理解。

内容详尽的介绍了设备的安装调试、日常维护与安全注意事项等方面的知识。

相信本书的内容定会为您更好的掌握机器的操作与维护带来帮助，因此建议用户在使用设备前，务必详细阅读本说明书。

因编者水平有限，书中错误及不足之处在所难免，敬请用户提供宝贵意见及建议，在此深表感谢！安全注意事项★在操作设备之前，用户务必认真阅读本说明书及相关的操作手册，严格遵守操作规程，非专业人员不得开机。

★本设备使用四类激光器(强激光辐射)，该激光辐射可能会引起以下事故：①点燃周边的易燃物；②激光加工过程中，因加工对象的不同可能会产生其它的辐射及有毒、有害气体；③激光辐射的直接照射会引起人体伤害。

因此，设备使用场所必须配备消防器材，严禁在工作台及设备周围堆放易燃、易爆物品，同时务必保持通风良好，非专业操作人员禁止接近本设备。

★加工对象及排放物应符合当地的法律、法规要求。

★激光加工可能存在风险，用户应慎重考虑被加工对象是否适合激光作业。

★激光设备内部有高压或其它潜在的危险，非厂家专业人员严禁拆卸。

★设备在开机状态下,必须有专人值守，严禁擅自离开。

人员离开前必须切断所有电源。

★设备在工作时，严禁打开任何端盖。

★雕刻机及其相关联的其它设备都必须安全接地，方可开机操作。

★严禁在设备中放置任何不相干的全反射或漫反射物体，以防激光反射到人体或易燃物品上。

★在设备工作过程中，操作员必须随时观察设备的工作情况，如出现异常状况应立即切断所有电源，并积极采取相应措施。

★设备所处环境应干燥，无污染、无震动、无强电、强磁等干扰和影响。

工作环境温度 5-40℃，工作环境湿度 5-95%(无凝水)。

★设备应远离对电磁干扰敏感之电气设备，可能对其产生电磁干扰。

激光刻章机的光路调整刻章机的光路调整和原理在一般功率输出的激光器中，所有的镜片大都会由于制造工艺的原因或受外界污染等因素导致镜片对特定的激光波长吸收大，久而久之使镜片寿命缩短，由于镜片的损坏而造成影响使用甚至停机的情况时有发生。

镜片对激光波长吸收的增加会引起不均匀加热导致镜片的反射，折射率产生变化，激光波长从高吸收镜片上透过或反射时激光功率的分布不均匀使镜片中心温度高，边缘温度低，产生这种变化在光学上称透镜效应。

由于污染导致镜片高吸收引发热透镜效应会产生许多问题。

透镜基片的不可逆热应力的产生，光束传播通过镜片时所产生的功率损耗，聚焦光点位置的偏移动，镀膜层的过早损坏等都能导致镜片遭到破坏。

对于暴露在空气中的镜片，我们在做清理时，往往不遵循对镜片清理的要求和注意事项，随便取材，其结果将造成新的污染甚至划伤镜片，造成不可弥补的损失。

所以根据多年的经验总结认为：无论哪一类光学透镜保持清洁是最重要的，要有良好的清洁习惯去小心清洗镜片，就能减少或清除有关人为的原因所造成污染。

如指纹及唾沫花等。

作为一条常识，当用手去操作光学系统时，无论清洁，拆卸，安装都要带上指套或医用手套，要始终保持遵循清洗镜片的要求及注意事项，在清洁过程中，只能用规定的材料，如光学用的擦镜纸，棉签，试剂级乙醇。

对任何镜片的清洁，拆卸，安装走捷径都将导致镜片寿命缩短，甚至永久性地损坏。

所以，我们要用普通的常识来防止镜片受其它原因的污染，如遇防潮湿、烟雾、防尘等等。

在确定某一镜片污染后，我们要用洗耳球吹镜片，直到其表面没有微粒为佳，千万不要用嘴去吹。

因为吹出的空气大都含油、水等将会进一步污染镜片。

如果经过洗耳球处理以后其表面仍有污染存在，我们就必须用专用的棉签蘸实验室级丙酮，乙醇来轻轻擦拭。

这样就可以清除大多数污染薄层。

激光器中的镜片的污染会对激光输出乃至数据采集系统造成严重的采集错误，如果我们能够使镜片经常保持清洁，将无异会延长整机的使用寿命。

激光机光路调节最简单方法激光机的光路调节是非常重要的工作，它直接关系到激光机的输出性能和稳定性。

掌握一些简单方法来调节激光机的光路将会对激光加工工作者有很大的帮助。

接下来，我们将介绍一些最简单的光路调节方法，希望对大家有所帮助。

光路的调节要在一个相对稳定的环境中进行。

避免在通风大、有振动或温度变化大的环境中进行调节，以免外界因素对调节的影响。

首先需要保证激光器和光路系统本身没有故障。

检查激光器的工作状态，确保它的电源、冷却系统等正常工作。

然后检查光路系统，确认透镜、反射镜等元件没有损坏。

只有在保证硬件没有问题的情况下，才能进行光路的调节工作。

调节光路的第一步是找到激光光束的轴线。

一般情况下，我们可以利用平行光束或经过调节的光束来进行调节。

将一个平行光束照射到光路系统中，通过观察光束在系统中的传输情况，找到光束的轴线。

对于较为复杂的系统，可以使用激光零级干涉仪等工具来帮助找到光束的轴线。

找到光束轴线后，需要调节系统中的透镜和反射镜，使光束沿着系统的轴线传输。

对于透镜，可以通过调节透镜的位置和倾斜角度来调整光束的传输方向和焦点位置。

而对于反射镜，可以通过微调其角度来使光束的传输方向发生变化。

需要注意的是，在调节反射镜时要特别小心，以免损坏镜片或者对调节产生不必要的影响。

对于一些复杂的激光系统，可能还需要用到光栅、薄膜偏振片等光学元件。

这些元件的调节也需要依据具体的系统设计和工作原理来进行，一般情况下需要参考系统的调节手册或者向厂家进行咨询。

在进行光路调节时，需要做好记录工作。

记录调节前后的光束传输情况、元件的位置和角度等信息，以便在下次调节时可以根据记录快速找到合适的调节方法。

激光机光路的调节是一个需要细心和耐心的工作，需要对激光系统有深入的了解和熟练的操作技巧。

希望以上介绍的简单方法能够对大家在实际工作中有所帮助。

激光雕刻机说明书浙江圣石激光科技股份有限公司第一章性能特点该激光雕刻机是我公司推出的集计算机、激光技术、自动控制及精密机械于一体的高科技产品。

广泛应用于印刷业制版、广告、服装裁剪、皮革、电子、工艺品等非金属加工行业。

一、主要特点：1、用先进的激光替代传统的机械刻刀,与人工或机械雕刻机相比，换成激光雕刻机的优点很多，概括起来主要有：（1）无需任何夹具，工件只需放置在台面上就可开始工作，方便快捷。

（2）材料的软硬无特殊要求，应用范围较广。

（3）雕刻质量上乘，图案立体感强。

（4）工作效率成倍提高。

（5）网点扫描效果突出。

2、技术先进、性能稳定的控制板卡圣石激光雕刻机采用的是运用国内先进的专业数控技术，开发出的性能更为稳定、先进的主板，它采用驱动器电路控制的步进电机运行速度更快更平稳，精度更高。

3、机器操作界面友好，操作起来得心应手。

4、全封闭的造型，使得机器美观大方，工作安全舒适。

二、应用领域激光雕刻机的应用领域很广，主要应用于：工艺美术装璜广告业本机可以雕刻各种非金属材料（密度板、竹木制品；双色板、布料；亚克力、皮革；玻璃、玉石、有机玻璃、水晶、大理石等）。

安装说明客户收到选购的机器，打开包装箱取出机器后，应仔细和我公司技术员核对配件，查看有关配置是否齐全，然后严格按下列步骤进行安装。

第一节总体安装1、先检查激光管有无破损以及各部件是否有松动现象。

2、安装排气装置，将排气管接在排气扇上，另一头安装在室外，排气扇与室外出风口的最大距离为2米。

如受当地环境所致，排气管道延伸过长则需另行配置抽风设备。

3、接牢地线（见机后接地部位，接地电阻应≤4欧姆）。

4、检查220V供电线路有无线路老化，接插头松动、接触不良等现象，220V交流电压是否正常，必要时须用专用供电线路以及稳压电源（功率≥3000W）。

注：不可将零线与地线相连5、本机采用外置式潜水泵循环供水冷却装置，用户须自备加盖水桶，雕刻机与潜水泵的高度差应不大于0.5米，冷却循环水必须干净、无尘、无垢。

刻字机快速使用指南1、先装刀【从刻字机上把刀座取下来】一只手按住后面弹不放，另一只手把刀柄从刀孔里插入进去，插到底后松开后面的弹簧，刻刀就装进去了，用手指触碰刀孔那里如果能感觉到刀尖就行，如果感觉不到刀尖，或是刀尖出来过长，我们都要拧后面的螺丝来调节刀尖的深浅，要调节刀尖深浅的话，先是松开铜环螺丝1，逆时针拧是松，松开铜环之后，就可以拧后面的铝螺丝2来调节深浅了，逆时针拧铝螺丝2，刀尖就是在往后退，顺时针拧的话，刀尖就往前进，刀尖的位置差不多露出刀口0.2mm，所以看起来刀尖和刀口差不多是处于一个相平的位置就刚好，手指往刀口那触碰，能感觉到刀尖就行，差不多就合适了。

装好刀之后，把刀座卡到刻字机上去的时候，这里一定要注意，别把刀座卡错位置了，卡夹中间有卡槽，刀座的卡环一定是卡在卡槽里面，如果卡错位置了，是不能刻字的。

刻字之前一定要先自检，先试刀试刻自检试刻出来的效果要好撕下来好揭下来就是很好的，很多人会问速度调多少，压力调多少合适，这个没有一个标准的数值，速度一般在中等速度左右，新手刚开始速度也不要调最高，压力的话一般在20g--100g之间，根据出来的刀尖来调，刀尖出来多了，压力肯定要小，刀尖露出来的深浅不一样，压力的数值也不一样，所以得需要自己多自检试刻几遍，调成以下这种好揭下来的效果就行了。

文泰2009使用说明想更深入的了解熟悉敬请自行研究，首先给一点建议，文泰刻绘软件并不非常适合适用于作图软件，作图软件建议使用CDR,AI,CAD等专业软件，对于刻字机来说我们仅此作为输出软件，请不要把它想的过于复杂。

填写自己合适的版面大小，如果这里填写不合适也没关系，打开软件里面还可以调整版面大小，填写好之后单击创建新文件图标进入文泰刻绘软件界面。

斜T标志按钮为文字输入状态。

红色框内为自提选择和字体大小设定。

斜箭头为选择对象按钮，选中目标按空格键为90度旋转对象。

选中目标右击有更多功能自行查看。

读取文件：单击左上角F文件，单击读入，点击相应文件存储盘符位置，选择相对应的格式，建议常用PLT 、EPS 、DXF 三种最常用格式。

刻章机的使用一、发票专用章式样发票专用章的形状为椭圆形，长度为40mm、宽为30mm、边线1mm，印色为红色。

发票专用章中央刊纳税人识别号；外刊纳税人名称，自左而右环行，如名称字数过多，可使用规范化简称；下刊“发票专用章”字样。

使用多枚发票专用章的纳税人，应在每枚发票专用章正下方刊顺序编码，如“（1）、（2）……”字样。

发票专用章所刊汉字，应当使用简化字，字体为仿宋体；“发票专用章”字样字高4.6mm、字宽3mm；纳税人名称字高4.2mm、字宽根据名称字数确定；纳税人识别号数字为Arial 体，数字字高为3.7mm，字宽1.3mm。

机器简介刻章机（俗称激光刻章机，刻章机器，激光印章机，电脑刻章机，印章雕刻机，激光刻印机）是融入最新光、电一体化技术和设计方案的高科技产品。

其WINDOWS（建议使用win98/me/xp/2000）全中文界面显示，支持打印机、扫描仪，兼容TIF国际标准字库及BMP，JPG文件。

操作简单，字体规范，好学易用，正字、反字、阴阳字随意转换。

工作原理刻章机是通过电源供电给激光器，由激光器发射激光到反射镜片然后通过透镜聚焦雕刻需要雕刻的材料上面。

优势特点激光加工是目前最先进的加工技术，它主要利用高效激光对材料进行雕刻和切割，主要的设备包括电脑和激光雕刻机（切割机），使用激光雕刻和切割的过程非常简单，就如同使用电脑和打印机在纸张上打印，在利用多种图形处理软件（CorelDraw、Photoshop、CAD）进行图形设计之后，将图形传输到激光雕刻机，激光雕刻机就可以将图形轻松地雕刻到任何材料的表面，并按照设计的要求进行边缘切割。

激光加工的优点：1:范围广泛：二氧化碳激光几乎可对任何非金属材料进行雕刻切割。

并且价格低廉。

2:安全可靠：采用非接触式加工，不会对材料造成机械挤压或机械应力。

没有刀痕，不伤害加工件的表面；不会使材料变形。

3:精确细致：加工精度可达到0.02mm。

4:节约环保：光束和光斑直径小，一般小于0.5mm；切割加工节省材料，安全卫生。

刻章机光路调节方法
刻章机光路调节方法
根具现在客户不会调节光路的情况,为帮忙客户更好的调节光路,现特把刻章机的的光路调节方法简单介绍如下:（购机有光盘图片讲解）
调整步骤取下：（首先确定绘图仪和机壳平行）
（1）、把薄双面胶的6层叠在一起，放在激光器出口旁的第一个反射镜架上，遮住反射镜，注意一定不要让胶接触到镜面，以免污染镜面。

然后按一下测试开关。

观察激光器打出的光是否打在第一个反射镜的中间，若不是则需调整镜架的螺丝，调至激光打出的斑点在镜片中心为止。

（2）、把第一反射镜上的6层双面胶放在第二个反射镜架上，先把第二个反射镜推至离第一个反射镜最近处，按一下测试开关，在胶纸上打一个点；然后把第二个反射镜推至离第一个反射镜最远处，按一下测试开关在胶纸上再打一个点。

观察两点是否重合，若不重合调整第一个反射镜后的调整螺丝，调至两点必须重合。

（注：上方两个螺丝调整左右，下方的螺丝调整高低。

）
（3）、把第三个反射镜（即激光头）推至第二个反射镜最近处，按一下测试开关，然后依照以上方法把激光头推至最远和最近处，观察打出的两点是否重合并进行调整。

（4）、取下激光头下方的透视镜，取一层双面胶粘到激光头下的透镜孔处，按一下测试开关。

观察激光是否从中间打出。

若不是应进行相应的调整，即从第一个反射镜和激光器处开始调整，调整完毕后把透镜装好。

上述为三个反射镜的雕刻机，四个反射镜的如上步骤依次类推。
