激光雕刻机使用说明讲解一、激光雕刻机的基本原理二、激光雕刻机的操作步骤1.打开激光雕刻机的主机电源，确保电源正常。

2.启动激光雕刻机的电脑控制系统，进入系统主界面。

3.导入要加工的图纸文件。

可以通过USB连接或者网络传输的方式将图纸文件导入到电脑中。

4.选择合适的加工参数，包括激光功率、雕刻速度、雕刻深度等参数。

根据不同的材料和加工要求，选择合适的参数进行调整。

5.将需要加工的工件放置在激光雕刻机的工作台上，调整好工件的位置和方向。

6.在电脑控制系统中设定好雕刻的起始点和结束点，可以通过软件工具进行调整。

7.按下“开始加工”按钮，激光雕刻机开始进行加工工作。

8.在加工过程中，注意观察加工情况，确保加工过程正常进行。

9.加工完成后，关闭激光雕刻机的主机电源，结束加工操作。

三、激光雕刻机的注意事项1.在使用激光雕刻机前，要熟悉机器的操作流程和注意事项，避免因不当操作而导致事故。

2.在激光雕刻机工作时，尽量避免直接注视激光束，以免对眼睛造成伤害。

3.使用激光雕刻机时，应穿戴好个人防护装备，如护目镜、工作服等。

4.加工前要检查工件的材料和加工要求，确保选择合适的加工参数。

5.使用过程中要随时观察机器的工作状态，确保加工过程的安全。

6.加工完成后，要将机器清洁干净，并妥善保管好机器和相关配件。

四、激光雕刻机的常见问题及解决方法1.雕刻效果不理想：可能是加工参数设置不正确，请检查参数并进行调整。

2.雕刻速度过慢或过快：可能是激光功率设置不正确，请根据具体情况进行调整。

3.材料溢出或烧伤：可能是激光功率过高，请适当降低功率。

4.加工过程中出现异常声音或异味：可能是机器发生故障或配件损坏，请立即停止运行并检修。

5.激光雕刻机无法开机或无法正常工作：可能是电源连接不良，请检查电源连接是否正确。

以上是对激光雕刻机的使用说明进行的简要讲解，希望能对使用者提供帮助。

在实际使用过程中，还需要根据机型和具体情况进行进一步了解和掌握。

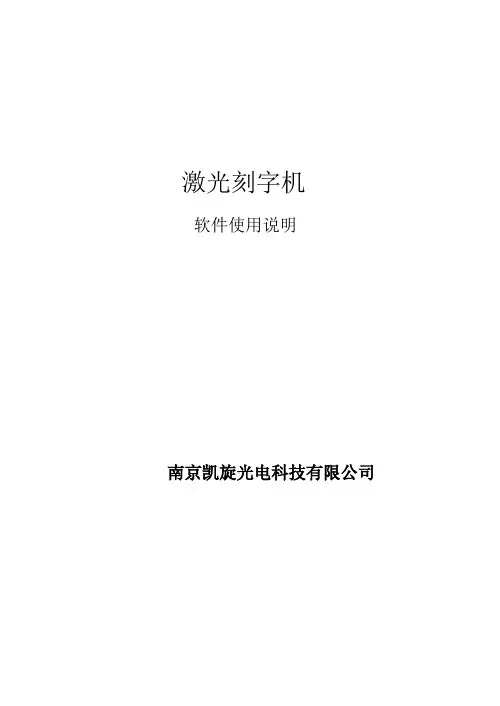

激光刻字机软件使用说明南京凯旋光电科技有限公司第一章概述1.1 EzCad2国际版软件简介1.1.1 软件简介EzCad2.0国际版软件流畅运行所需计算机硬件环境：EzCad2.0国际版软件是在EzCad2.0软件上进行的一次重大升级，软件完全支持Unicode，所以基本上能支持所有国家的语言。

EzCad2.0国际版软件只能运行在Microsoft Windows XP和VISTA操作系统上。

本手册之后的全部说明均默认为Microsoft Windows XP操作系统。

EzCad2国际版软件安装非常简单，用户只需要把安装光盘中的EzCad2.0国际版目录直接拷贝到硬盘中，然后去除所有文件及文件夹的只读属性即可。

双击目录下的EzCad2.exe文件即可运行EzCad2.0国际版程序。

如果没有正确安装软件加密狗，则软件启动时会提示用户“系统无法找到加密狗，将进入演示模式”，在演示模式下用户只能对软件进行评估而无法进行加工和存储文件。

1.1.2 软件功能本软件具有以下主要功能：●自由设计所要加工的图形图案●支持TrueType字体，单线字体（JSF），SHX字体，点阵字体（DMF），一维条形码和二维条形码。

●灵活的变量文本处理，加工过程中实时改变文字,可以直接动态读写文本文件和Excel文件。

可以通过串口直接读取文本数据。

可以通过网口直接读取文本数据。

还有自动分割文本功能，可以适应复杂的加工情况。

●强大的节点编辑功能和图形编辑功能，可进行曲线焊接，裁剪和求交运算●支持多达256支笔（图层），可以为不同对象设置不同的加工参数●兼容常用图像格式（bmp,jpg,gif,tga,png,tif等）●兼容常用的矢量图形（ai,dxf,dst,plt等）●常用的图像处理功能（灰度转换，黑白图转换，网点处理等），可以进行256级灰度图片加工●强大的填充功能，支持环形填充●多种控制对象，用户可以自由控制系统与外部设备交互●直接支持SPI的G3版光纤激光器和最新IPG_YLP光纤激光器●支持动态聚焦（3轴加工系统）●开放的多语言支持功能，可以轻松支持世界各国语言1.1.3 界面说明●启动界面开始运行程序时，显示启动界面（图1-1），程序在后台进行初始化操作。

泰刻绘软件使用说明泰刻绘软件使用说明一、基本操作1、设定版面尺寸：（快捷键操作：Alt+O、P）[选项]→[版面设定]进入文泰福临门专用版软件后，软件会自动提示用户设置版面大小，此时用户可根据自己的需要进行版面设置。

实际需要多大，版面就设多大。

通过修改对话框中的数字来改变版面的宽和高。

如果所需版面是固定的大小，如标准展板、标准纸张等。

则在[用户自定义]的下拉箭头处单击鼠标左键，系统会自动显示出各种固定的规格尺寸。

使用中也可以随时修改版面大小，方法是选择[选项]菜单中的[版面大小]。

2、调用图形：(调用福临门图形) （快捷键操作：Alt+F、F）[文件]→[读入新图库]方法一、移动光标到[文件]菜单下，选择文件菜单下的[读入新图库]选项。

在对话框中选择查找所要的图形类型；方法二、将光标移动到新图库快捷图标上，单击鼠标左键，同样可以看到[读入新图库]选项及福临门图形库图形。

3、排列整齐（纵向居中Alt+A、E；水平居中Alt+A、O）选中图形→[整齐]→[纵向居中]→[水平居中]文泰福临门专用版，为用户提供了强大的排列整齐与精确定位的功能，这些功能能使若干个物体沿指定方向整齐对位或精确的移动到版面中心等。

在版面中选择你要整齐对位的所有图形，将光标移动到[整齐]菜单下，单击鼠标左键在下拉菜单中选择所要对齐的方式。

4、精确定位（快捷键操作：Ctrl+D）选中图形→[高级功能]→[数值定位]→修改参数5、图形应用操作：① 缩放实际效果：大小缩放直接拉框缩放：拉四个角，结果将是等比例缩放；拉图形中部，结果将是变形缩放。

数值缩放：[高级功能]→[缩放]。

在弹出的对话框里，修改所要的数值，即可得到精确的缩放结果。

视觉效果：缩放工具缩放。

② 旋转任意旋转：在图形被选中的状态下（有红色外框），用鼠标直接点击图形中央的“+”号，即可见图形周围有黑色的方向箭头。

上下拉动四周中部箭头，图形呈扭曲变化；拉动图形四角箭头，图形呈任意旋转变化。

2.1.1图层参见第五章。

2.1.5.1 2.1.5.2 2.1.5.3 2.1.5.4 2.1.5.5 2.1.5.62.1.5.82.1.5.9 2.1.5.10 2.1.5.113.1激光输出参见“第二章 2.1”3.2导出数据对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为导入数据 控制面板设置激光头停靠位置 编辑工具条 图层工具条 状态栏对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为点击“选择”按钮对应工具条上的图标为旋转图形。

点击“选择”按钮对应工具条上的图标为点击“选择”按钮对应工具条上的图标为点击“选择”按钮对应工具条上的图标为缩放图形。

点击“选择”按钮对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为点击“重置”按钮，选中某个图形，点击“空格键”或者对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为对应工具条上的图标为一行后，点击或者改变图形或者加工参数后，请点击在“输出”栏中可以选择是否输出该图层。

表示该图层输出，，，，，，，：设置高级参数。

点击该按钮，“参数设置”对话框内有很多查看对应的信号是否有响应即可知道该输入信号是否正常。

选中某个信号，点击，可以查看相应的设备是否响应。

显示显示。

最新2.0cm镜片、12mm透镜高强度聚焦，激光刻章机行业的先驱者，功率更大，主板最新6.0专业升级版，，工业级电子元件性能更加稳定。

相信品牌力量．相信磨石实力！以诚信天下，以质量生存！我们的服务宗旨和承诺！磨石出品！必是精品！激光雕刻机之特长1:范围广泛：二氧化碳激光几乎可对任何非金属材料进行雕刻切割。

并且价格低廉！2:安全可靠：采用非接触式加工，不会对材料造成机械挤压或机械应力。

没有刀痕，不伤害加工件的表面；不会使材料变形。

3:精确细致：加工精度可达到0.015mm。

4:节约环保：光束和光斑直径小，一般小于0.5mm；切割加工节省材料，安全卫生。

5:效果一致：保证同一批次的加工效果完全一致。

6:高速快捷：可立即根据电脑输出的图样进行高速雕刻和切割。

7:成本低廉：不受加工数量的限制，对于小批量加工服务，激光加工更加便宜.产品信息：激光管功率：40瓦特（一级成都CO2激光器，可连续工作1440个小时）电源电压：AC220V封闭式高压包电源雕刻主板：磨石主板（目前市场最稳定的主板）绘图仪：耐磨·防腐蚀设计整机重量：23千克机器尺寸：80厘米X50厘米X23厘米最大雕刻幅：250X160最大刻章面积：197*75定位精度：0.005毫米雕刻精度：0.15毫米整机功耗：200瓦特排烟设计：后排风采用软件：磨石雕刻软件全新夹具:平台精美的外观，精密的机械组装，速度与精度的保障，解决其它机器刻小字难的问题，精度更高，速度更快。

又新增切割、雕刻图片、照片等多种功能。

雕刻速度是原来刻章机的2倍以上。

精心设计雕刻更深的激光头，让您的工作更简单更快捷。

高效率软件排版，包含民族文字、仿伪、随心设计等先进功能，更节省您的排版时间，提高工作效率。

四、机器配置和全新防滑构造第一章雕刻机简介第一节雕刻机结构与附件激光印章机主要组成部分：主要包括氧化碳激光器、激光电源、反光原件、聚焦原件、操作面板、夹具、数控系统和排气、水冷系统等。

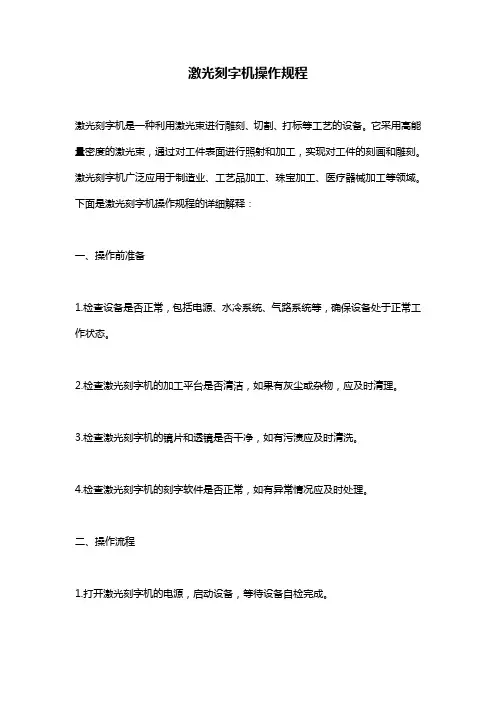

激光刻字机操作规程激光刻字机是一种利用激光束进行雕刻、切割、打标等工艺的设备。

它采用高能量密度的激光束，通过对工件表面进行照射和加工，实现对工件的刻画和雕刻。

激光刻字机广泛应用于制造业、工艺品加工、珠宝加工、医疗器械加工等领域。

下面是激光刻字机操作规程的详细解释：一、操作前准备1.检查设备是否正常，包括电源、水冷系统、气路系统等，确保设备处于正常工作状态。

2.检查激光刻字机的加工平台是否清洁，如果有灰尘或杂物，应及时清理。

3.检查激光刻字机的镜片和透镜是否干净，如有污渍应及时清洗。

4.检查激光刻字机的刻字软件是否正常，如有异常情况应及时处理。

二、操作流程1.打开激光刻字机的电源，启动设备，等待设备自检完成。

2.将需要加工的工件放置在加工平台上，并调整工件的位置和方向。

3.根据工件的材质和要求，选择合适的刻字参数，包括激光功率、加工速度、扫描次数等。

4.在刻字软件中输入需要刻字的文字或图案，并进行调整和编辑。

5.将刻字参数和刻字内容发送到激光刻字机中，开始加工。

6.在加工过程中，注意观察加工情况，如有异常情况应及时停止加工并处理。

7.加工完成后，关闭激光刻字机的电源，清理加工平台和设备表面。

三、安全注意事项1.激光刻字机是一种高能设备，操作前必须穿戴好防护眼镜和防护手套。

2.在操作过程中，严禁将手或其他物品伸入设备内部，以免造成伤害。

3.加工过程中应保持设备周围的环境清洁，避免灰尘和杂物进入设备内部。

4.加工过程中应保持设备稳定，避免设备震动或移动。

5.加工完成后，应及时清理设备和加工平台，避免污染和损坏。

总之，激光刻字机是一种高精度、高效率的加工设备，操作前必须进行充分的准备和安全措施，以确保加工质量和操作安全。

激光雕刻＆切割机操作手册激光雕刻机和切割机的装置注意事项：激光是一种高功率和无形的光，当人体只对时对人体有害，容易引起可燃事宜。

当机器运转时操作人员不能离开，请仔细阅读此手册以避免不必要的错误和损失。

由于更新或改进内容可能和实际产品有些不一致。

请根据实际需要购买。

此外，若手册的内容进行改进，请原谅没有通知。

提前声明。

内容第一章概要 (2)第二章安全手册 (4)第三章安装与调试 (6)第四章常见问题和调整 (9)第一章概要1.说明激光雕刻切割机是一种新型的激光数据处理设备，主要用于：工艺品，家具，玻璃制品，木制品，聚氯乙烯，灯饰，广告，装饰，造纸，马克板，邮票及印章，腈纶，竹制品，手袋及鞋子，衣服和服装，面料等。

通过对激光参数的调整，机器可以进行多样的雕刻和切割。

这个机器具有多种优点：切口光滑，无接触切割，高速雕刻，雕刻准确、效果好。

构造：激光雕刻切割机是由光学系统、工作平台、控制系统、冷却系统和辅助系统构成。

2、雕刻机有五部分组成：机械系统、光学系统、传动系统、控制系统和辅助系统。

机械平台：由上盖、导轨、底座、反射镜架等机械配件组成。

光学系统：由激光管、激光电源、三个反射镜和一个聚焦镜组成。

传动系统：由三条高精度四均衡进口直线导轨、皮带、2个步进电机和若干个齿轮组成。

控制系统：由高速控制卡、开关电源、步进电机驱动器组成。

辅助系统：有循环冷动水泵、吹气压缩机、抽烟排风机。

3.技术参数技术参数第二章安全手册激光雕刻切割机用于四种激光（强激光射出），激光射出可能引起以下意外事故：1）引燃周围的易燃物2）当机器运行时可能产生有害的气体3）激光直接照射人体将对人体有害。

因此，工作的场所必须有灭火器，严格禁止易燃物靠近机器并且保持通风。

请阅读和遵守安全手册。

1.机器的外壳应与地面接触。

2.禁止非专业的高压供电。

不要打破外壳.需要通风散热。

3.当激光管工作时需用循环的水使过热的激光管的温度降低。

因此机器工作前，请务必要加一些水到冷却水泵里。

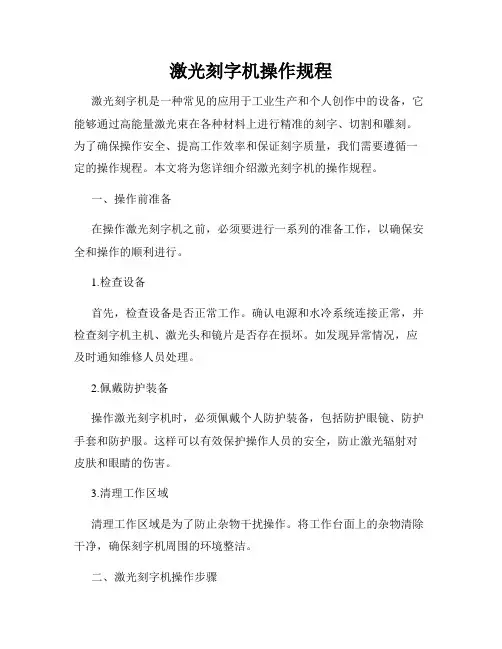

激光刻字机操作规程激光刻字机是一种常见的应用于工业生产和个人创作中的设备，它能够通过高能量激光束在各种材料上进行精准的刻字、切割和雕刻。

为了确保操作安全、提高工作效率和保证刻字质量，我们需要遵循一定的操作规程。

本文将为您详细介绍激光刻字机的操作规程。

一、操作前准备在操作激光刻字机之前，必须要进行一系列的准备工作，以确保安全和操作的顺利进行。

1.检查设备首先，检查设备是否正常工作。

确认电源和水冷系统连接正常，并检查刻字机主机、激光头和镜片是否存在损坏。

如发现异常情况，应及时通知维修人员处理。

2.佩戴防护装备操作激光刻字机时，必须佩戴个人防护装备，包括防护眼镜、防护手套和防护服。

这样可以有效保护操作人员的安全，防止激光辐射对皮肤和眼睛的伤害。

3.清理工作区域清理工作区域是为了防止杂物干扰操作。

将工作台面上的杂物清除干净，确保刻字机周围的环境整洁。

二、激光刻字机操作步骤1.打开电源按下电源开关，启动激光刻字机。

在确认设备运行正常后，进行下一步操作。

2.确定刻字内容根据需要刻字的对象和要求，设计确定刻字内容，并将其输入电脑。

3.设置刻字参数根据要刻字的材料和要求，设置刻字参数，包括激光功率、刻字速度和扫描模式等。

确保参数设置正确，以获得理想的刻字效果。

4.固定材料将需要刻字的材料固定在刻字机的工作台上，使用夹具或者其他固定装置，确保材料不会因为震动而移动。

5.运行刻字程序启动电脑上的激光刻字软件，运行刻字程序。

在确认刻字机和电脑的连接正常后，点击“开始刻字”或类似按钮，开始刻字。

6.监控刻字过程在刻字过程中，操作人员需要时刻关注刻字效果和运行情况。

如果发现刻字出现偏差或材料移动，应立即停止刻字，检查并重新调整。

7.完成刻字任务当刻字完成后，关闭刻字软件和电脑。

关闭激光刻字机，并将固定的材料取下。

三、操作注意事项1.注意安全操作激光刻字机时，应禁止站立在激光束路径上，以免激光辐射对人体造成伤害。

同时，刻字机工作时会产生热量和有毒气体，因此操作人员必须注意空气流通和通风环境，保持操作区域的安全。

激光雕刻机（刻章机）说明书安装说明1、硬件环境：64M内存586以上，硬盘至少有10M空间，雕刻机或打印机2、软件环境：WINDOWS 95/98/ME/2000/XP系统3、安装步骤：第一步：运行安装程序文件，按提示逐步进行；第二步：安装机密锁；将加密锁插入计算机可用的USB口上A：WINDOWS98会提示找到新硬件，并要求插入WIN98安装盘，按提示继续。

B：在WINDOWS2000/XP下无需安装驱动，当WS提示硬件安装完成后，继续下一步。

第三步：运行系统，显示许可窗口，输入许可号点击OK退出软件注意：点击OK前加密锁应插在计算机上第四步：再次启动可正常运行注：本软件只能使用安装程序安装，对于直接拷贝不能正常运行。

菜单说明文件工具图像文字雕刻输出扫描区域系统设置帮助一、方章排版步骤：（1）在菜单中选择，新建——方章（2）选择印章类型：两字名章、三字名章、四字名章（3）设置参数后，确定（4）输入文字内容（5）设置扫描区域，一般不用调整，直接确定即可（6）单字调整：在菜单中选择编辑——显示选择框、微调工具，用鼠标点击文字/矩形上方的矩形——选择此对象；在微调工具中调整。

（7）整章调整：双击印章，弹出下面窗口，进行参数调整；以前的单字调整将失效，确定二、条章排版步骤：（1）、在菜单中选择，新建——条章（2）、选择类型：单排、多行、多列（3）、设置参数：行/列数值在多行/多列条章中可用（4）、输入文字内容：对于多行/多列条章，每行的文字是分别输入的，并且字体及样式分别设定（5）、选择自动排列，按照条章的尺寸及行/列数均匀排列，字的大小自动设置；否则，请手动设置文字的宽和高，确定（6）、（7）、（8）同上（5）、（6）、（7）三、圆章排版步骤：（1）、在菜单中选择，新建——圆章（2）、选择圆章类型，共五种（3）、设置参数：外边线宽---章边宽；内边线宽：内章边宽；边线距：文字与章边的距离；夹角：文字分布的角度；添加、删除：把文字分成几段分别设置字体和样式；（4）、修改文字内容，点击所要修改的文字，然后在“文字内容”后修改。

刻章机安装说明●一、机器附件●数据线、电源线、水泵、排气装置、软件光盘、加密狗、说明书。

●二、附件的正确安装●1、数据线：并口连接电脑（两排细针形），另一端连接机器输出口（在机器右侧前方）。

●2、水泵：把水泵的出水口接到机器导水管（长导管）上，然后把水泵放入水中（工作时水泵吸水，短导管出水，形成回路循环），在机器工作前插上水泵电源，使水处于循环状态，以便降低激光管的温度。

●3、排气装置：把排气扇插在机器的排气口处，另一端放在室外，以便排出烟气。

●4、光盘：用于安装刻章机排版软件。

●5、加密狗：对软件的使用进行加密，防止外人恶意操作，无加密狗，软件不能运行，把本设备插在电脑的USB接口处软件就可以工作。

●6、说明书：包括机器安装说明和软件安装说明两部分。

●三、机器的简单调节●1、首次启动机器前，应先检查接地线是否接地，水是否处于循环状态，电源线，数据线是否接好。

●2、按“电源开关”打开机器，先进行电流调节：●按下“测试电流”按钮，保持按下状态，同时调节“电流调节”按钮，使电流处于合适位置后，放开“测试开关”按钮，这样，机器的工作电流就调节好了，一般情况下，工作电流在6-10毫安时比较合适，根据不同的章料，可以适当调节电流大小，电流越大，激光越强，刻痕约深。

●3、安装软件：见软件安装说明。

●4、方章定位：见软件安装说明或软件帮助信息。

●四、刻章把章料放在卡具里，使章料的雕刻面与夹板的上平面处于一个水平线上，为了使印章达到最好的效果，可以在章料上面放一张湿纸，使其盖住章料，以免由于电流过大烧毁章料，然后使用软件排版刻章安装说明1、硬件环境：64M内存586以上，硬盘至少有10M空间，雕刻机或打印机；2、软件环境：WINDOWS 95/98/ME/2000/XP系统3、安装步骤：第一步：运行安装程序文件,安提示逐步进行；第二步：安装机密锁将加密锁插入计算机可用的USB口上，a、WINDOWS 98会提示找到新硬件，并要求插入WIN98安装盘，按提示插入，然后继续就可以了；b、在WINDOWS2000/XP下无需安装驱动；当WINDOWS提示硬件安装完成后，继续下一步；第三步：运行系统，显示许可窗口，输入许可号，点击<OK>将退出软件；注意：点击<OK>前，加密锁应插在计算机上；第四步：再次启动，即可正常运行了。

激光刻字机操作规程
1. 概述
激光刻字机是一种利用激光技术进行刻字的设备，广泛应用于工艺品、礼品、标识等领域。

为了确保安全操作和高效生产，制定本规程。

2. 设备准备
- 检查设备是否正常，包括激光器、镜片、工作台等部件；
- 确保设备通电正常，水冷系统正常运行；
- 准备好所需材料，如金属、塑料等待刻字物品。

3. 操作步骤
- 打开激光刻字机电源，待设备自检通过后，进入工作状态；
- 打开激光刻字软件，导入待刻字的文件，并进行排版、调整；
- 调整激光功率、速度、频率等参数，根据待刻字材料进行设置；
- 将待刻字物品放置于工作台上，并固定好位置，调整工作台高度；
- 确认所有参数设置正确后，启动刻字程序，观察刻字效果。

4. 注意事项
- 操作人员必须戴防护眼镜，避免激光对眼睛造成伤害；
- 避免长时间连续操作，以免设备过热损坏；
- 禁止在操作过程中触碰镜片、激光器等部件；
- 切勿私自修改激光功率参数，以免造成设备失效。

5. 维护保养
- 定期检查设备各部件是否松动、损坏，及时更换维修；
- 定期清洁镜片，避免灰尘影响刻字效果；
- 定期更换冷却水，保持水冷系统通畅。

6. 总结
激光刻字机是一种高科技的设备，在操作时务必谨慎小心，确保操作安全。

遵守操作规程，做好设备维护保养，可提高刻字效果和设备使用寿命。

愿本规程对您的工作提供帮助，谢谢！。

前言感谢您购买正天数控激光雕刻机,该设备是光、机、电一体化的高科技产品。

为了您能更好的使用及维护该设备,请仔细阅读说明书,并按照说明书的步骤操作。

本手册详尽介绍了设备的特点、结构、安装调试、操作流程及日常维护保养与安全注意事项等方面的知识。

选用本公司配套ACE软件的用户,请在“软件使用手册”中查看软件的使用方法及具体参数。

使用时如有解决不了的故障,请与本公司当地售后服务中心联系,我们时刻为您贴心服务。

重要声明!因使用不当或不遵守操作规程引起的任何损失,公司概不负责。

本手册最终解释权归北京开天科技有限公司所有,公司保留修改本手册中一切资料、数据、技术细节等的权利。

北京正天恒业数控技术有限公司2012.01.06安全注意事项★在操作设备之前,用户务必认真阅读本操作手册,严格遵守操作规程。

★激光加工可能存在风险,用户应慎重考虑被加工对象是否适合激光作业。

★加工对象及排放物应符合当地的法律、法规要求。

★本设备使用四类激光器(强激光辐射,该激光辐射可能会引起以下事故:①点燃周边的易燃物;②激光加工过程中,因加工对象的不同可能会产生其它的辐射及有毒、有害气体;③激光辐射的直接照射会引起人体伤害。

因此,设备使用场所必须配备消防器材,严禁在工作台及设备周围堆放易燃、易爆物品,同时务必保持通风良好。

★设备所处环境应干燥,无污染、无震动、无强电、强磁等干扰和影响。

工作环境温度10-35℃,工作环境湿度5-95%(无凝水。

★设备工作电压:AC220V,50HZ。

当电网电压不稳或不匹配时,禁止开机。

★雕刻机及其相关联的其它设备都必须安全接地,方可开机操作。

★设备在开机状态下,必须有专人值守,如出现异常状况应立即切断所有电源,并积极采取相应措施;人员离开前必须切断所有电源,严禁擅自离开。

★严禁在设备中放置任何不相干的全反射或漫反射物体,以防激光反射到人体或易燃物品上。

★设备应远离对电磁干扰敏感之电气设备,可能对其产生电磁干扰。

第一章控制系统的安装1.1控制系统的组成控制系统由硬件（控制卡）和软件两部分组成。

硬件包括MPC6515一张；软件包括控制软件和加密狗。

整个控制系统放在一个包装盒中，软件在光盘中。

软件的目录说明：子目录名称目录中数据内容使用说明Install 安装程序Drivers 控制卡驱动程序Doc 用户使用手册Word格式的操作手册Demo Data PLT，BMP等演示文件Read me 版本说明1.2MPC6515控制卡的安装使用MPC6515控制卡必须要安装USB驱动程序，该程序在[Drivers]目录下。

双击SetupMpc6515Drv.exe即可安装。

1.3控制软件的安装请预先在电脑中安装CorelDraw或者AutoCAD软件，目前本系统只能支持CorelDraw11，CorelDraw12，AutoCAD2000以上的版本。

强烈建议用户安装正版的CorelDraw或者AutoCAD软件，否则软件运行有可能出现异常情况。

对此类原因造成的机器损坏以及法律纠纷本公司概不负责。

运行Setup.exe，出现以下对话框：选择需要安装的软件版本，点击【安装】即可。

默认的安装路径是C:\LaserCut50”。

点击可以改变安装路径。

第二章CorelDraw直接输出版控制系统在CorelDraw增加了激光加工菜单，其中包括：激光输出、导入DST文件、导出文件和机器设置。

如下图所示：激光输出导入DST文件导出文件机器设置2.1 激光输出点击此按钮，对话框如下：2.1.1图层参见第五章。

2.1.2手动参见第五章。

2.1.3脱机文件（下载数据）参见第五章。

2.1.4计算。

当图形改变或者加工参数改变后，建议点击本按钮，以将参数保存到加工文件中。

2.1.5布局。

点击该按钮，2.1.5.1 ：放大显示图形数据。

点击该按钮，在屏幕上用鼠标点击即可放大图形数据（数据实际大小不会改变）。

2.1.5.2 ：缩小显示图形数据。

点击该按钮，在屏幕上用鼠标点击即可缩小图形数据（数据实际大小不会改变）。

激光雕刻机安装使用说明书感谢您购买我们的激光刻章机，该设备是集光、机、电于一体的高科技产品，专业性强、科技含量高，为了用户能更好的使用及维护该设备，特编写此说明书。

说明书中，附有大量的实物图片，以便您的理解。

内容详尽的介绍了设备的安装调试、日常维护与安全注意事项等方面的知识。

相信本书的内容定会为您更好的掌握机器的操作与维护带来帮助，因此建议用户在使用设备前，务必详细阅读本说明书。

因编者水平有限，书中错误及不足之处在所难免，敬请用户提供宝贵意见及建议，在此深表感谢！安全注意事项★在操作设备之前，用户务必认真阅读本说明书及相关的操作手册，严格遵守操作规程，非专业人员不得开机。

★本设备使用四类激光器(强激光辐射)，该激光辐射可能会引起以下事故：①点燃周边的易燃物；②激光加工过程中，因加工对象的不同可能会产生其它的辐射及有毒、有害气体；③激光辐射的直接照射会引起人体伤害。

因此，设备使用场所必须配备消防器材，严禁在工作台及设备周围堆放易燃、易爆物品，同时务必保持通风良好，非专业操作人员禁止接近本设备。

★加工对象及排放物应符合当地的法律、法规要求。

★激光加工可能存在风险，用户应慎重考虑被加工对象是否适合激光作业。

★激光设备内部有高压或其它潜在的危险，非厂家专业人员严禁拆卸。

★设备在开机状态下,必须有专人值守，严禁擅自离开。

人员离开前必须切断所有电源。

★设备在工作时，严禁打开任何端盖。

★雕刻机及其相关联的其它设备都必须安全接地，方可开机操作。

★严禁在设备中放置任何不相干的全反射或漫反射物体，以防激光反射到人体或易燃物品上。

★在设备工作过程中，操作员必须随时观察设备的工作情况，如出现异常状况应立即切断所有电源，并积极采取相应措施。

★设备所处环境应干燥，无污染、无震动、无强电、强磁等干扰和影响。

工作环境温度 5-40℃，工作环境湿度 5-95%(无凝水)。

★设备应远离对电磁干扰敏感之电气设备，可能对其产生电磁干扰。

激光雕刻机说明书浙江圣石激光科技股份有限公司第一章性能特点该激光雕刻机是我公司推出的集计算机、激光技术、自动控制及精密机械于一体的高科技产品。

广泛应用于印刷业制版、广告、服装裁剪、皮革、电子、工艺品等非金属加工行业。

一、主要特点：1、用先进的激光替代传统的机械刻刀,与人工或机械雕刻机相比，换成激光雕刻机的优点很多，概括起来主要有：（1）无需任何夹具，工件只需放置在台面上就可开始工作，方便快捷。

（2）材料的软硬无特殊要求，应用范围较广。

（3）雕刻质量上乘，图案立体感强。

（4）工作效率成倍提高。

（5）网点扫描效果突出。

2、技术先进、性能稳定的控制板卡圣石激光雕刻机采用的是运用国内先进的专业数控技术，开发出的性能更为稳定、先进的主板，它采用驱动器电路控制的步进电机运行速度更快更平稳，精度更高。

3、机器操作界面友好，操作起来得心应手。

4、全封闭的造型，使得机器美观大方，工作安全舒适。

二、应用领域激光雕刻机的应用领域很广，主要应用于：工艺美术装璜广告业本机可以雕刻各种非金属材料（密度板、竹木制品；双色板、布料；亚克力、皮革；玻璃、玉石、有机玻璃、水晶、大理石等）。

安装说明客户收到选购的机器，打开包装箱取出机器后，应仔细和我公司技术员核对配件，查看有关配置是否齐全，然后严格按下列步骤进行安装。

第一节总体安装1、先检查激光管有无破损以及各部件是否有松动现象。

2、安装排气装置，将排气管接在排气扇上，另一头安装在室外，排气扇与室外出风口的最大距离为2米。

如受当地环境所致，排气管道延伸过长则需另行配置抽风设备。

3、接牢地线（见机后接地部位，接地电阻应≤4欧姆）。

4、检查220V供电线路有无线路老化，接插头松动、接触不良等现象，220V交流电压是否正常，必要时须用专用供电线路以及稳压电源（功率≥3000W）。

注：不可将零线与地线相连5、本机采用外置式潜水泵循环供水冷却装置，用户须自备加盖水桶，雕刻机与潜水泵的高度差应不大于0.5米，冷却循环水必须干净、无尘、无垢。

附录一：激光雕刻机使用说明
打开设备后方电源开关
打开工程机电脑开关
打开dxp工程，再打开pcb文件Edit——原点——放置原点
将原点放在左下角适当位置
文件——加工制造输出——gerber 文件
单位选择毫米，格式选择4.4
层数全选，再选参考相对原点
回到PCB文件页面，文件——加工制造输出——NC drill文件
单位还是选择毫米，格式选择4.4，参照相对原点
打开桌面上的CREAT软件，点击打开Gerber文件
这里随便选择一个刚刚生成的文件导入
全部选择了孔径0.9
右边页面选择顶层过孔，选择生成选定层加工文件
然后将钻头移动到合适的位置，定下板子的原点，点操作手柄上的XY清零
径，并在设备上插入相应的钻头
右边页面选择顶层钻孔——点击自动加工——选择如下图所示——自动加工
等待至钻孔加工完成即可
以下为激光打印
打开模拟手柄——打开中心红光——打开摄像头中心
这里选择是
打开视频接口
点击开始
在图像中找到锚定孔A（板子下方的孔），点击选择锚定A
利用模拟手柄移动平台，在图像中找到锚定孔B（板子上方的孔），点击选择锚定B
最后点击选择设置原点
选择是
顶层—最后生成选定层加工文件——启动加工。

刻章机的使用一、发票专用章式样发票专用章的形状为椭圆形，长度为40mm、宽为30mm、边线1mm，印色为红色。

发票专用章中央刊纳税人识别号；外刊纳税人名称，自左而右环行，如名称字数过多，可使用规范化简称；下刊“发票专用章”字样。

使用多枚发票专用章的纳税人，应在每枚发票专用章正下方刊顺序编码，如“（1）、（2）……”字样。

发票专用章所刊汉字，应当使用简化字，字体为仿宋体；“发票专用章”字样字高4.6mm、字宽3mm；纳税人名称字高4.2mm、字宽根据名称字数确定；纳税人识别号数字为Arial 体，数字字高为3.7mm，字宽1.3mm。

机器简介刻章机（俗称激光刻章机，刻章机器，激光印章机，电脑刻章机，印章雕刻机，激光刻印机）是融入最新光、电一体化技术和设计方案的高科技产品。

其WINDOWS（建议使用win98/me/xp/2000）全中文界面显示，支持打印机、扫描仪，兼容TIF国际标准字库及BMP，JPG文件。

操作简单，字体规范，好学易用，正字、反字、阴阳字随意转换。

工作原理刻章机是通过电源供电给激光器，由激光器发射激光到反射镜片然后通过透镜聚焦雕刻需要雕刻的材料上面。

优势特点激光加工是目前最先进的加工技术，它主要利用高效激光对材料进行雕刻和切割，主要的设备包括电脑和激光雕刻机（切割机），使用激光雕刻和切割的过程非常简单，就如同使用电脑和打印机在纸张上打印，在利用多种图形处理软件（CorelDraw、Photoshop、CAD）进行图形设计之后，将图形传输到激光雕刻机，激光雕刻机就可以将图形轻松地雕刻到任何材料的表面，并按照设计的要求进行边缘切割。

激光加工的优点：1:范围广泛：二氧化碳激光几乎可对任何非金属材料进行雕刻切割。

并且价格低廉。

2:安全可靠：采用非接触式加工，不会对材料造成机械挤压或机械应力。

没有刀痕，不伤害加工件的表面；不会使材料变形。

3:精确细致：加工精度可达到0.02mm。

4:节约环保：光束和光斑直径小，一般小于0.5mm；切割加工节省材料，安全卫生。
