FB120车库门机内的许多车库门开门机稳定性比较差的毛病，由专家对机器外形及各项使用性能进行了充分的论证，集智能化，数字化，人性化的设计理念为一身，采用先进的微电脑控制技术，具备外形时尚美观、自动记忆、柔性控制、自动关门、自动照明、遇阻回退、红外保护等多种功能特点。
FB120车库门机说明书下载内部结构图FB120C型导轨FB120型导轨外形尺寸及安装效果图配套产品背面与导执安装位置自动记忆行程装置限位装置无需行程开关，采用微电脑芯片自动记忆门体的位置，门体的位置调整方便精确可靠。
遥控、电动、手动等多种控制方式可实现摇控，电动及手动等多处控制方式。
良好的柔韧性控制可以达到慢启动和慢停止的功能，使门体的运行更加平稳。
先进的滚动编码遥控技术可以达到具有良好的保密性能，一个发射器可别控制四扇门，方便携带。
轻巧的遇阻回退功能在关门过程中，门体自动开启；在开门过程中，门体遇到障碍时，门体所受的阻力很小即可实现上述功能，确保人身的安全。
自动关门功能当您不小心出门后忘记了关门，不要着急，机器会在开门到位自动关闭大门，确保您的财产安全。
自动的开关门照明功能当门体运动时，机器内部的照明灯会自动打开，并在门体停止运动后钟自动熄灭。
多种外置设备接口如红外保护装置接口，直流出接口。
技术参数FB120FB200电源输入: 220V AC±10% 50HZ220V AC±10% 50HZ电机: 24V DC 100W 24V DC 120W照明灯工作时间: 3分钟3分钟工作温度: -20~70℃-20~70℃湿度: <90% <90%开关门力量: 600N 1000N工作频率: 433.92MHZ 433.92MHZ编码方式: 滚码滚码遥控器电源: 23A 12V 23A 12V照明灯: 220V 15W 220V 15WCK-L/600型车库门机国内的许多车库门开门机稳定性比较差的毛病及各项使用性能进行了充分的论证计理念为一身动记忆、柔性控制、自动关门、自动照明、遇阻回退、红外保护等多种功能特点。

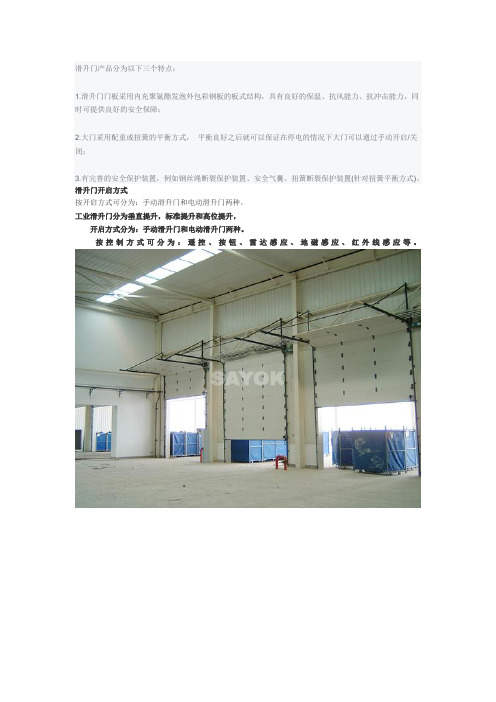

滑升门产品分为以下三个特点：
1.滑升门门板采用内充聚氨酯发泡外包彩钢板的板式结构，具有良好的保温、抗风能力、抗冲击能力，同时可提供良好的安全保障；
2.大门采用配重或扭簧的平衡方式，平衡良好之后就可以保证在停电的情况下大门可以通过手动开启/关闭；
3.有完善的安全保护装置，例如钢丝绳断裂保护装置、安全气囊、扭簧断裂保护装置(针对扭簧平衡方式)。
滑升门开启方式
按开启方式可分为：手动滑升门和电动滑升门两种。
工业滑升门分为垂直提升，标准提升和高位提升，
开启方式分为：手动滑升门和电动滑升门两种。
按控制方式可分为：遥控、按钮、雷达感应、地磁感应、红外线感应等。
工业滑升门安装说明书工业滑升门安装：一、钢架的安装：用标准规格的钢架立于洞口的两侧，保证钢架的垂直度和水平度，然后用10个M10×110㎜的膨胀螺栓固定到墙壁上，保证每个点能承受1000N的垂直拉力而不脱落、不松动，并注意避开轨道固定件的安装位置。
二、轨道的安装：根据工业滑升门的门板宽度和高度确定两轨道固定件的位置并用水平管测水平，再用M8×41㎜的方头螺钉固定。
三、扭簧的安装：将扭簧中心支架、尼龙胶圈、固定法兰、与门体重量相匹配的扭簧、锁紧法兰、绕线轮、轴承支架按顺序（分清左右侧）套在镀锌钢管上，并注意各零部件是否安装正确。
四、工业滑升门门板的安装：将底密封条放到底门板的底部，并用M4×16㎜或M6.4×16㎜的自攻钉将其从背面固定到门板上。
五、调整：用手将工业滑升门升降数次，观察门体运行是否平稳，扭簧的力量是否适当，然后做具体调整并紧固各连接部分的螺丝。
六、工业滑升门电机的安装：将链盒与电机连接并固定。
将链盒前端的U 形架固定到扭簧中心支架上面的木板上并居中，连接链盒。
用带眼角钢做成“∏”支架，下端与电机用M8连接固定，上端用两个M8×70㎜的膨胀螺栓固定到天棚上。
用M6.4×16㎜的自攻钉将钩座固定到顶门板顶部的中间位置上，连接钩子。
接上电源，观察电机的运行情况，调整上下行程。
七、布线：用φ1.0线径的白色护套线，从电机尾部的电动开关接线端子中引出，顺着电机吊架布到洞口左侧距地面1.2m处，每隔500㎜钉一个线卡子，然后接上手动开关。
布线要横平竖直，既美观又合理。
八、提手的安装：提手应安装在底门板上，左右居中，横向中心线与方格的下端边缘线对齐。
九、锁的安装：锁眼应用专门的开孔器，开在从下往上数的第三块门板的中心位置，安装时锁槽一律向下，背帽拧紧。
此外，河南拉斐特只能科技温馨提示：工业滑升门的安装对施工场地也有一定的要求：工业滑升门安装要素——对电源要求1、使用安全和检修方便，应设置独立的滑升门电源（交流220V、50HZ、6A）。

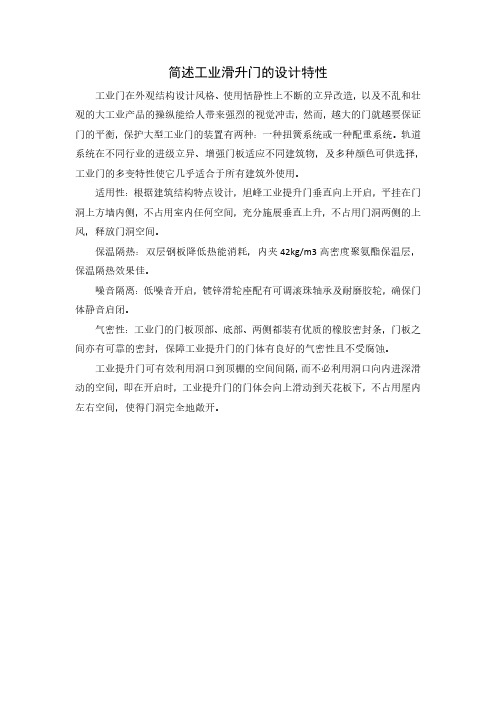

简述工业滑升门的设计特性
工业门在外观结构设计风格、使用恬静性上不断的立异改造，以及不乱和壮观的大工业产品的操纵能给人带来强烈的视觉冲击，然而，越大的门就越要保证门的平衡，保护大型工业门的装置有两种：一种扭簧系统或一种配重系统。
轨道系统在不同行业的进级立异、增强门板适应不同建筑物，及多种颜色可供选择，工业门的多变特性使它几乎适合于所有建筑外使用。
适用性：根据建筑结构特点设计，旭峰工业提升门垂直向上开启，平挂在门洞上方墙内侧，不占用室内任何空间，充分施展垂直上升，不占用门洞两侧的上风，释放门洞空间。
保温隔热：双层钢板降低热能消耗，内夹42kg/m3高密度聚氨酯保温层，保温隔热效果佳。
噪音隔离：低噪音开启，镀锌滑轮座配有可调滚珠轴承及耐磨胶轮，确保门体静音启闭。
气密性：工业门的门板顶部、底部、两侧都装有优质的橡胶密封条，门板之间亦有可靠的密封，保障工业提升门的门体有良好的气密性且不受腐蚀。
工业提升门可有效利用洞口到顶棚的空间间隔，而不必利用洞口向内进深滑动的空间，即在开启时，工业提升门的门体会向上滑动到天花板下，不占用屋内左右空间，使得门洞完全地敞开。
滑升门工作原理滑升门是现代建筑中常用的一种门窗，它可以使建筑物更加美观、实用、舒适以及安全。
下面我们详细介绍滑升门的工作原理。
一、滑升门的构造滑升门主要由门框、玻璃、门扇、地轨、滑轮、滑轨、门把手和锁具等组成。
门框主要由多个铝合金型材组成，通过角码和紧固螺丝连接成一个整体，形成滑升门的框架结构。
门扇是门的主体部分，一般由隔热断桥铝型材或塑钢型材制成，玻璃则是固定在门扇上的。
滑升门的滑动依赖于地轨和滑轨，地轨固定在地面上，滑轨则固定在顶部。
门扇通过滑轮和滑轨的相互作用实现滑动，门扇上面安装有多个滑轮，滑轮可以自由旋转，滑轮外侧有一个V形槽，该槽能够与滑轨的V形槽连接，使门扇可以在滑轨上滑动。
1. 安装地面的地轨：地轨应该与地面保持平行，并且与地面的夹角应该小于45度，这样才能确保门扇平稳地滑动。
地轨安装时应该先用水平仪检测地轨是否水平，如果不平，需要使用木片或螺丝调整。
2. 安装滑轨：滑轨应该固定在门上方的梁或混凝土上，固定时需要使用锚定膏或膨胀螺丝。
3. 安装门扇：门扇的安装应该由至少两个人进行，确保门扇垂直并且与地轨平行。
门扇可以通过调整滑轮位置来保证垂直。
4. 安装滑轮和滑轨：门扇上的滑轮应该与滑轨相吻合，同时滑轮应该能够自由旋转。
门扇上的滑轮数量应该根据门扇的大小而确定，大门扇需要更多的滑轮。
滑升门的工作原理非常简单，当门扇需要滑动时，通过手柄将门扇推起，门扇上的滑轮会与滑轨相互作用，带动门扇滑动。
滑升门的安全锁定机制可以防止门扇意外滑动，这对于保护建筑物内外的安全至关重要。
锁定机制可以是手动或自动的，一般情况下，需要按下按钮或旋转锁芯才能将门扇锁在原位。
门锁应该由专业的安装人员安装，以确保其稳定性。
滑升门虽然结构简单，但其滑动性能和密封性能确是门窗中最优秀的，这也使得滑升门成为现代建筑中的重要组成部分，应用范围越来越广泛。
四、滑升门的优点1. 优异的滑动性能：由于滑升门采用了多个滑轮和滑轨配合的滑动方式，因此其滑动性能非常出色，开启和关闭门扇非常顺滑。
A Company in the Cardo Group2005年5月阔福342工业滑升门工作原理：平衡系统（弹簧或配重）平衡门体的重量，通过外力（电机的扭力或手动拉力）来改变这个平衡，使门体在轨道内滑动。
平衡系统门板轨道A Company in the Cardo Group2005年5月阔福342工业滑升门各个部件名称：（注：因为门的安装及控制方式不同，有不同的部件，但主要部件名称都是相同的。
）请了解各个部件的名称，在与阔福沟通或参阅阔福资料的时候将会有极大的方便。
阔福342工业滑升门基本的技术参数：➢最小尺寸：2000X1500➢最大尺寸：8000X5500（弹簧平衡）*1➢表面材料：0.5mm厚的压花钢板铝板。
20微米厚的复合聚脂漆涂层，颜色可选➢门板厚度：42mm➢门板高度：500mm➢门板中间填充48kg/m3的无氟聚氨温发泡材料，含固定螺丝用钢带*2➢门板重量：铝门板10kg/m2钢门板16kg/m2 *3➢密闭性：2.5m3/m2/h(50P的压力下），最小可达到0.43m3/m2/h➢保温性：钢板门U值为0.84W/m2/℃，铝板门U值为0.9W/m2℃。
通过门板的U值为0.4W/m2 ℃➢抗风压：450N/M 2。
➢安全性：防弹簧断裂装置（SBD门标准配置），防钢丝绳断裂装置（CBD 选配），门底部安全防夹装置（电动门标准配置）。
*1 如果用配重平衡，门的尺寸可以做的更大。
*2 在门板边缘部分埋装有1mm厚的加强钢带，所有门板的铰链部分（如折页、支架等）的固定螺丝都是固定在此钢带上的。
*3 此重量为实际门体的重量（包括所有门板上的五金件）。
342工业门的门板结构：阔福342工业门门板特有的结构使门有优良的保温、密封、隔音性能。
门板中间密封门板外板（压花铝板或压花钢板内部加强钢带（固定螺丝用）彩光窗（可选）窗框抗风压加强型材（如需要）保温层（无氟聚胺脂）门把手底部型材底部密封342工业门可选部分：➢通行小门通行小门的选择，可以大大减少大门的使用频率，延长大门的使用寿命。
滑动门的手动操作方法
滑动门的手动操作方法如下：
1. 找到滑动门上的把手或者把手开关。
把手一般位于滑动门的某一侧，可以是一个拉手或者是一个拉绳。
把手开关一般位于滑动门的底部。
2. 将手握住把手或者把手开关，用力将其向上或者向下推拉。
推拉的方向取决于滑动门的设计和操作方式。
有些滑动门可能需要向上推或者向下拉，而有些滑动门可能需要向左推或者向右拉。
3. 使用适当的力度推拉滑动门，确保门能够顺利移动。
如果门移动起来比较吃力，可能需要施加更多的力量，或者检查门轨道是否有障碍物阻挡。
4. 当滑动门被推至所需位置时，松开把手或者把手开关。
门可能会自行停止在该位置，或者需要使用锁定装置将门固定在指定的位置。
需要注意的是，滑动门的操作方法可能因品牌、型号或者设计而有所不同。
因此，在操作滑动门之前，最好参考滑动门的使用说明书或者向相关专业人士咨询。
另外，为了确保安全，使用滑动门时请注意周围环境，避免伤害自己或者他人。

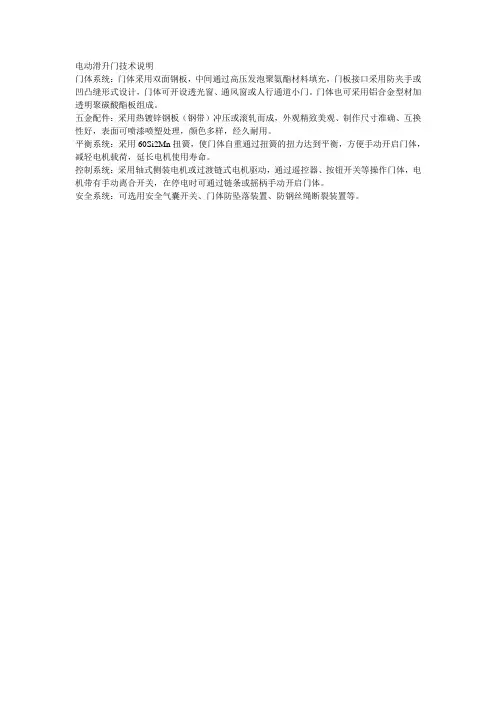

电动滑升门技术说明
门体系统：门体采用双面钢板，中间通过高压发泡聚氨酯材料填充，门板接口采用防夹手或凹凸缝形式设计，门体可开设透光窗、通风窗或人行通道小门。
门体也可采用铝合金型材加透明聚碳酸酯板组成。
五金配件：采用热镀锌钢板（钢带）冲压或滚轧而成，外观精致美观、制作尺寸准确、互换性好，表面可喷漆喷塑处理，颜色多样，经久耐用。
平衡系统：采用60Si2Mn扭簧，使门体自重通过扭簧的扭力达到平衡，方便手动开启门体，减轻电机载荷，延长电机使用寿命。
控制系统：采用轴式侧装电机或过渡链式电机驱动，通过遥控器、按钮开关等操作门体，电机带有手动离合开关，在停电时可通过链条或摇柄手动开启门体。
安全系统：可选用安全气囊开关、门体防坠落装置、防钢丝绳断裂装置等。
轴驱工业门开门机 IAS-II使用手册中美合资大连玛斯特门业有限公司大连百得门控设备厂目录一、技术特性 (1)二、安装与调试 (2)三、开门机的电器原理图 (4)四、保养与维修 (4)IAS-II工业滑升门开门机使用说明书一、技术特性1、电机特性工作类型：………………间歇工作制额定功率：………………1/2马力额定电压：………………～220V（±10%）50H Z额定电流：………………2.3A，瞬间最大（反弹）电流：约6.5A2、电气特性控制电压：………………直流24VDC控制开关：………………三键控制（开、关、停）无线遥控： (30)3、机械特性行程调节：………………门最高7米/23英尺减速装置：………………第一级：皮带传动；第二级：链轮传动；第三级:链条输出转速：………………65.4rpm/min门运行速度：……………约9.4cm/s手动链轮倒链：…………分左型、右型4、安全特性a、～24V AC低压控制b、遇阻力自动反弹装置（选件：气感、红外线、雷达等）c、电气过流、过热、过限位保护d、机械过载保护5、使用范围：20㎡及其以下门体6、使用环境：温度: -20℃～+40℃相对湿度:≤70%7、重量与尺寸悬挂重量：36～50kg二、安装与调试1、现场准备安装开门机的墙或安装表面必须能够提供足够的支撑，且必须达到如下要求。
a、必须保证开门机支架与开门机之间的连接牢固，防止松动、滑动。
b、保证有一个水平基面。
c、保证开门机驱动轴与门的扭簧平行，开门机固定牢靠。
2、安装IAS系列开门机的输出轴左有对称，因此开门机可以选择左侧和右侧安装，并可以选择垂直或水平安装方式。
安装之前，确认门体安装平衡，且平滑运行。
根据现场情况，参照下面的插图和说明进行安装。
a、在墙壁上安装开门机通常开门机安装在扭簧轴的下方，尽可能靠近门边。
开门机输出轴与扭簧的最佳距离为305m m～380mm之间。
参照图1。
b、支架或托板上的安装开门机也可以安装在扭簧轴的上方，也可以安装其下方。
工业滑升门使用维护说明书服务电话：通用安全准则1）安装产品前请仔细阅读该细则。
2）强烈要求遵循这些为人生安全考虑的细则，不正确的使用产品将给自己及他人带来严重的伤害！3）不会对任何不正确的使用或不是按指定使用造成的损害负责。
4）不要把易燃、易爆物品堆放在门的边缘，以免电器动作火花造成危险！5）不会对在安装中没有遵照技术标准而引起的安装失败或任何在使用中的变形负责。
6）在执行任何操作前，必须关掉系统的总开关。
7）用户需提供一个电源漏电保护开关，跳闸电流为0.03A（漏电流）或电力系统已经有相应的漏电保护系统。
8）在门体运动过程中，不要让小孩或动物站在产品附近。
9）不要让小孩拿到遥控器和任何控制装置。
自动系统可能会被意外启动。
10）最终用户必须避免个人去维修和调整自动化装置。
这些操作只能有授权的有资格的安装工程师来进行。
11）最终用户在使用前应由安装工程师讲解正常使用方法和常用注意事项。
使用注意事项！工业滑升门是一种大型、重型机械，在弹簧扭力的作用下运动，如不正确操作可能会造成严重的伤害事故，为了人员和物料的安全，请根据下述内容正确操作此门1、安装工业滑升门的安装具有很强的专业性，必须由生产厂商按严格的程序进行安装才能使门运行安全、顺畅。
门体和提升装置的安装不当会导致部件坠落和严重的伤亡事故。
2、电动开门在使用电动操作前，必须由专业人员将工业滑升门调试至正常状态。
整扇门必须在操作人员的观察范围内才能使用电动开门。
正确的使用控制器，并注意在门体的运行范围内不得有任何障碍物。
门体在运行（上升和下降）时，严禁站在门下或穿越门洞。
确定门完全关闭后方可离开。
不要猛力敲打控制器，以免控制器产生故障。
一、提升方式示意图：根据门洞尺寸和门楣高度的不同，可提供多达6种不同的提升方式，使工业门的设计、安装更贴合门洞的要求。
H=门洞宽； h＝门楣高； Hn＝净可通过高度二、门整体示意图：工业滑升门的主要结构及配如下图：1、立轨10、弹簧19、顶部门板28、钢丝绳2、立轨固定角板11、弹簧防断裂装置20、采光窗（选配）29、钢丝绳防断裂装置3、横轨12、紧簧座SBR21、中部门板30、底部封边4、横轨固定角板13、紧簧座WS22、合页31、通风窗（选配）5侧部密封条14、工业门开门机23、底部门板32、中部封边6、门轴15、开门机控制盒24、大把手33、顶部封边7、连轴器16、缓冲器25、底部封门槽34、顶部密封条8轴固定座17、滑轮26、底部密封条35、顶部封门槽9、鼓轮18、滑轮固定座27、底部滑轮36、遥控接收装置（选配）三：工业滑升门的操作警告：必须指定专门的人员负责门的开、关及维护保养；在门运动时严禁人员，物品通过或静止于门下，以免发生危险；1，电动操作：1）电动控制开，关门，可使门进行开，关，并可使门停在正常开启高度内的任意位置。
阔福工业门阔福工业门滑升门滑升门滑升门简明操作手册简明操作手册简明操作手册
1. 正常使用的时候只需要按动大门控制箱上对应的
控制按钮即可完成大门的“开门”“关门”动作，遇
紧急情况时按动停止按钮大门的运行将停止。
2. 在遇紧急状况（如紧急逃生、断电等）时，只要拉下
电机下方的手动拉绳（绿球）然后拖动门把手可将门手动开启。
*电机的手动转换需要在门完全关闭的时候进行电机的手动转换需要在门完全关闭的时候进行。
拉动绿球时注意用力均匀拉动绿球时注意用力均匀，，否则可能会导致电机的损坏否则可能会导致电机的损坏！！
3. 拉动红球后大门将转换为电动操作，此时需要用手拖 动门体使电机充分啮合。
*门在手电动转换或断电重新送电后的第一次电动运行时门在手电动转换或断电重新送电后的第一次电动运行时，，永远永远是向上开启的是向上开启的是向上开启的，，直到门撞到缓冲器后自行停止后门方可向下运行直到门撞到缓冲器后自行停止后门方可向下运行。
4. 当门向下运行为点动（需要按住向下按钮）时请检查： 底部安全防夹用的螺旋电缆是否有断裂。
底部安全气囊是否有破损或气囊堵头缺失。
5. 门无动作时请检查：
门是否处于手动状态（绿球拉下）。
门转换成电动的时候是否拖动门体而使电机充分啮合。
门的供电电源是否正常。
门的机械部分是否有卡阻。
*如遇机械部分有卡阻的时候请勿自行解决如遇机械部分有卡阻的时候请勿自行解决。
因存在一定的危险性因存在一定的危险性，，需经阔福授权的人员方可进行权的人员方可进行。
如需任何帮助请拨打阔福门业售后服务电话
400－6106616。
工业滑升门的门体技术说明1、工业门门扇（1）、大门门板采用聚氨酯夹芯保温发泡板结构，符合防火阻燃要求，并达到保温标准。
门板板厚115mm，双面彩钢板0.4mm，聚氨酯发泡夹芯板密度45kg/m3，门体表面平整美观、无明显钉痕及凸凹。
（2）、门体连接合页为Q235材质，厚度为2.5mm，边铰链为可调整式大工业边铰链，厚度为2.5mm，固定门板部位采用四层重叠结构，满足使用强度。
（3）、门体底密封，侧密封采用三元乙丙橡胶密封。
具有非常优异的耐热性、耐老化性、回弹性、绝缘性能及耐低温性能，使用年限15年。
2、工业门平衡系统：扭簧、传动轴、钢丝绳轮等组成（1）扭簧：采用高强弹簧钢卷制而成，热处理工艺加工，满足10年使用年限。
（2）传动轴：采用45#钢作为传动轴，强度高，满足使用要求。
（3）钢丝绳轮：高强铝合金材质，内有旋转凹槽，可使门体规范提升。
3、五金件：所有五金件包括铰链，合页等，安装牢固，运行顺畅。
（1）、轨道:滑升轨道采用我公司冷弯成型专用滑道。
（2）、滑轮采用工业型滑轮运行顺畅，无噪音，强度大。
（3）、钢丝绳采用优质电梯专用绳，耐磨损，拉伸率低，抗拉强度高。
（4）、边铰链、合页厚度为2.5mm，优质镀锌防锈处理。
4、驱动系统：由电机、控制箱等组成。
（1）、电机:采用优质国产先锋电机，工作电源：三相380V10%（50HZ）交流电源；（采用三相五线制）电源。
电机功率：1.2KW。
（2）、控制箱：大门集中控制系统，能够实现大门的开关、停止、急停等自由控制，能够实现大门准确定位。
（3）、旭峰工业滑升门采用多重限位保护，设置有开门超限限位、开门到位限位、、关门超限限位、关门到位限位等限位保护。
当驱动电动机发生过流、过载时，该工业门控制系统会自动保护，工业门停止运行。
控制系统和大门均有良好接地保护。
滑升门作为钢制卷帘门和平移门的升级及其替代产品，它具有良好的保温、抗风性能、良好的密封、隔音效果；整体结构坚固、外观美观大方，具有防盗、防撬功能；操作简单、安全；使用寿命长等特点。
工业滑升门广泛应用于食品、药品、仓储物流、造纸、冶金、汽车4S 店、消防队等行业领域。
●值得信赖的门板结构Energoflex密封条，避免冷桥效应铰链安装处加强预埋钢板，钢板厚度0.45mm聚氨酯发泡门板厚度40mm深槽型条纹：均匀的发布深槽型设计更便于边铰链的安装和定位以及门板的拼缝外观整体美观和门板的抗风压。
●先进的门板对接处理【在严冬季节的表现】欧朋门板：在门口接口处结霜的情况下密封条能更好的起到保温效果。
普通门板：接口设计的不合理及无门封条情况下，在严冬季节依旧容易造成门板衔接处结冰，工作时易损坏门板。
欧朋门板：1、为铰链特殊增加的预埋加强版2、增加Energoflex密封条，更好的密封效果3、上紧自攻钉后，在门板内部有三个支撑点防止自供钉松动普通门板：自攻钉只有一个圈定点，门板受力运动后容易松动。
无密封条，接口保温性能差。
●五金配件——有效地保障了门的优异性能和经久耐用全封闭侧轨护手全封闭导轨避免了手和异物从侧面进入导轨范围，因此避免了意外的伤害。
滑轨支架采用独特设计的滑轮支架系统，可以方便地调整滚珠轴承和胶轮，确保了大门上升过程中保持平稳和静音。
c型轨道的设计专业独特的轨道设计，保证了滚轮在轨道中的精确定位和运行，门板在通过转弯和水平位置时都不会脱轨坠落。
缓冲器尾部缓冲器装置可起到限位和缓冲滑升门运动的作用。
●完美的密封——有效地防止外界灰尘和雨水浸入1.上下左右密封2.侧密封条3.顶部密封条4.底部密封条●平衡系统——精确的弹簧平衡系统设计是决定高品质滑升门的关键1、牢固可靠的中置梁采用120×60×2.5矩形钢管经除锈、涂漆制成，用于固定的传送系统的所有零部件、电机等。
与扭簧是一对一的配置、根据实际工程配置。
电动滑升门技术说明一、电动滑升门分为上滑式、直升式、分节提升式，视门顶空间大小而定。
扭簧平衡，电动升降开启。
二、滑升门结构由以下几部份构成：1、门板：门板采用理想40厚工业门板或意大利设备生产的梅泰克诺40厚工业门板；门板总厚度为40mm+1mm，双面0.326mm厚宝钢彩涂钢板，涂层处理自上向下为聚脂涂层、底漆、钝化层、镀锌层，木纹压花，正面方块背面条形或正反面条形，梅泰克诺门板为双面条形。
二层钢板之间充填硬质聚氨酯发泡料；密度约42kg/立方。
在分节门板底部设有三元乙丙橡胶密封条，该密封条内设有安全气囊。
门板二侧封头均为δ=1.0mm镀锌钢板封头片。
2、五金配件：门板连接铰链为热镀锌冷轧钢板冲压制作。
材料厚度δ=2mm，镀锌厚度大于28mm。
导轨为δ=2mm 热镀锌钢板辊压制作的2.5英寸工业门专用导轨；导轨截面形状带有防脱钩，以确保轮在导轨内平稳运行；导轨护板为δ=2mm热镀锌钢板辊压制作，护板上设有门侧密封橡胶的插槽及与导轨连接的安装孔；导轮配套专用导轮，导轮材料为耐磨尼龙，内含滚轮双轴承、运行平稳、无噪音。
其余五金件采用热镀锌钢板冲压制作，尺寸准确，互换性好。
3、平衡系统：提升门采用扭簧平衡，平衡扭簧为专业弹簧厂根据门重负荷计算而设计制作的扭簧，使平衡达到最佳状态。
扭簧材料选用优质60si2MnAz弹簧钢制作确保使用寿命超过30000个循环周期。
表面发黑防锈处理。
提升钢丝绳轮，标准提升门采用圆柱形绳轮。
轴杆采用热镀锌钢管，二轴端为实心圆钢，在平衡轴上装有扭簧断裂保护装置，该装置能在平均扭簧断裂时，防止门板坠落。
提升钢丝绳安全系数大于门重的5倍，并在门板上设置钢丝绳断裂、扭簧防断保护装置确保门板安全运行。
3、电机及控制：电机选用理想工业C型储电机，型号为LX—G-C，该电机①、技术参数：电源：单相交流230 V 频率：50 Hz直流电机工作电压：36V 最大输出扭矩（N。
M）：65最大行程（电子限位）：不限输出轴孔径（mm）：Ф25.4环境温度：-20——40℃输出轴转速（r/min）：32热保护工作温度（℃）：120 连续运行时间（min）：10储电电池：120V（4AH）x3②、电机优特点：⑴、电机带有缓启动、缓停止功能，能够自动和谐开和关，既能保护门体，又能降低声响，适合各种环境。
工业滑升门，比一般门的开启关闭速度更快，有效防止空气的对流，节约能耗。
保证了空间内部洁净，防止灰尘进入。
非常适合用在电子芯片、食品、药物等行业的生产制造车间，常见的种类有这些：（一）单板滑升门1、独特的铝合金框架与铝板的一体式设计，具有良好的抗风能力，是大跨距洞口的理想选择。
2、特点：针对大跨度超宽门洞开发而成；门体为全铝材质，大大降低了门的重量；门板压型铝板与铝合金框架结构通过专用成型设备加工成一体，独特的加工工艺保证了门板的强度；特殊的抗风结构设计，保证了超宽门的抗风能力；门体四周的密封条，可以在门扇落下时将门洞与门板之间的缝隙完全封闭；轨道由冷轧镀锌钢卷一次成型，无焊接工序。
耐候可靠；多样化的轨道提升方式，可以配合厂房或仓库门洞的内部结构。
避免与门洞上部的管线干涉。
（二）保温滑升门1、保温滑升门门板为聚氨酯板材，具备良好的保温效果和抗风性能，可以为多种场合提供安全的保障。
2、特点：门板内外由彩涂钢板或铝板，内部聚氨酯发泡材料加工而成，门板厚度40mm或50mm，坚固耐用，保温能力强；内外门板可喷涂多种颜色，以配合建筑外围的色调；门体四周的密封条，可以在门扇落下时将门洞与门板之间的缝隙完全封闭；门扇可配椭圆形或方形视窗，增加透光率；轨道由冷轧镀锌钢卷一次成型，无焊接工序。
（三）全透明滑升门1、高强度的铝合金门板透明滑升门，具备良好的采光效果，自然光可以顺利的进入建筑，更加绿色环保。
2、特点：明亮而且令人愉悦的环境，最大的可视面积，现代化的外观；全透明滑升门采用高强度铝合金和优质亚克力板拼接而成。
可以使自然光顺利的进入建筑内部，节能环保。
使整个环境更加的舒适，明亮；门体四周的密封条，可以在门扇落下时将门洞与门板之间的缝隙完全封闭；轨道由冷轧镀锌钢卷一次成型，无焊接工序。
耐候可靠；多样化的轨道提升方式，可以配合厂房或仓库门洞的内部结构。
避免与门洞上部的管线干涉。
选择滑升门需要找一个专业的厂家，既能保证产品质量，又能保证后续使用出现什么问题时，厂家能及时提供质保服务。
工业滑升门
工业滑升门作为钢质卷帘门的升级及其替代产品，具有良好的保温、抗风性能，良好的密封、隔音效果；整体结构坚固、外观美观大方。
节省空间、操作简单。
工业滑升门广泛应用于车间、仓库、厂房大门、物流中心、汽车4S店等。
主要优势
门体系统：门体采用双面钢板，中间通过高压发泡聚氨酯材料填充，门板接口采用防夹手或凹凸缝形式设计，门体可开设透光窗、通风窗或人行通道小门。
门体也可采用铝合金型材加透明聚碳酸酯板组成。
五金配件：采用热镀锌钢板（钢带）冲压或滚轧而成，外观精致美观、制作尺寸准确、互换性好，表面可喷漆喷塑处理，颜色多样，经久耐用。
平衡系统：采用60Si2Mn扭簧，使门体自重通过扭簧的扭力达到平衡，方便手动开启门体，减轻电机载荷，延长电机使用寿命。
控制系统：采用轴式侧装电机或过渡链式电机驱动，通过遥控器、按钮开关等操作门体，电机带有手动离合开关，在停电时可通过链条或摇柄手动开启门体。
安全系统：可选用安全气囊开关、门体防坠落装置、防钢丝绳断裂装置等。
主要技术参数
门板：厚度40mm或50mm，发泡密度p=40±2kg/m或48±2kg/m,导热系数
y=0.017W/m.k，颜色有白色、褐色、蓝色等多种可供选择。
轨道：采用2.0mm厚热镀锌钢板滚轧而成，规格为2.5“或3”，轨道采用防脱结构设计，确保导轮在轨道内运行平稳。
导轮：采用耐磨尼龙、双滚动轴承设计，运行平稳、无噪音。
平衡系统：采用60Si2Mn扭簧，确保扭簧工作寿命达50000次工作循环。
密封系统：门体底部采用三元乙丙密封条，侧面、顶部采用镀锌钢质扣条加橡胶密封条，门板中间连接处采用条形密封条或凹凸密封条，密封条均具有防冻、防潮、防渗水等性能。
透视窗、通风窗：透视窗采用铝合金或橡胶条作边框，中间单层或双层PC板；规格通常为：650×320、
530×350。
通风窗采用铝合金材质百叶窗，规格可由客户自定。
开小门：门体可增设小门，小门边框及扣边采用专用铝合金型材，规格通常为：750×1640。
抗风压至：≥750Pa，特殊情况可通过增设门板外置加强筋，以满足门体抗风要求。
操作方式：手动式、电动按钮操作式、遥控式。
门体运行速度：10~15m/min。
驱动系统：
1、采用轴式侧装工业滑升门电机，电机配有减速器并可选配缓启动、缓停止功能。
特殊情况下也可选用过渡链式电机驱动。
2、电机驱动电压：220V/50Hz或380V/50Hz。
3、额定功率：375W、750W。
4、限位方式：机械限位或电子限位。
5、工作温度：-15°C~+60°C。
