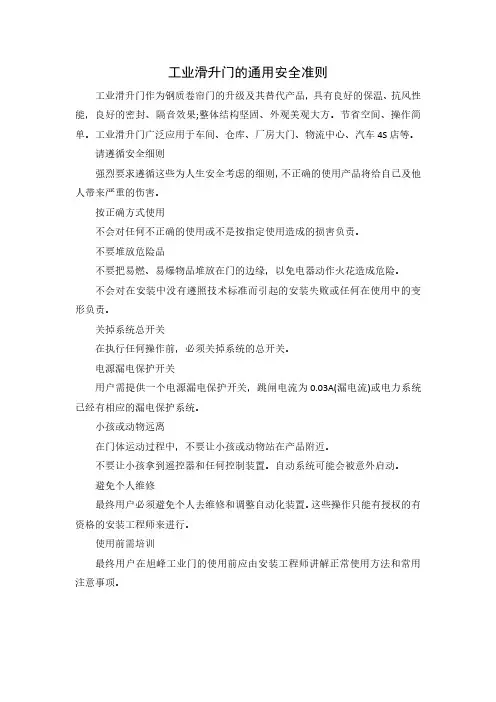

工业滑升门的通用安全准则
工业滑升门作为钢质卷帘门的升级及其替代产品，具有良好的保温、抗风性能，良好的密封、隔音效果;整体结构坚固、外观美观大方。
节省空间、操作简单。
工业滑升门广泛应用于车间、仓库、厂房大门、物流中心、汽车4S店等。
请遵循安全细则
强烈要求遵循这些为人生安全考虑的细则，不正确的使用产品将给自己及他人带来严重的伤害。
按正确方式使用
不会对任何不正确的使用或不是按指定使用造成的损害负责。
不要堆放危险品
不要把易燃、易爆物品堆放在门的边缘，以免电器动作火花造成危险。
不会对在安装中没有遵照技术标准而引起的安装失败或任何在使用中的变形负责。
关掉系统总开关
在执行任何操作前，必须关掉系统的总开关。
电源漏电保护开关
用户需提供一个电源漏电保护开关，跳闸电流为0.03A(漏电流)或电力系统已经有相应的漏电保护系统。
小孩或动物远离
在门体运动过程中，不要让小孩或动物站在产品附近。
不要让小孩拿到遥控器和任何控制装置。
自动系统可能会被意外启动。
避免个人维修
最终用户必须避免个人去维修和调整自动化装置。
这些操作只能有授权的有资格的安装工程师来进行。
使用前需培训
最终用户在旭峰工业门的使用前应由安装工程师讲解正常使用方法和常用注意事项。
KINGSLEY T40工业滑升门技术参数✧配置：节式门板，由优质钢板压制而成，含保温材料，经镀锌处理、涂环氧树脂涂层处理后，再采用最先进的烤瓷技术处理，使外形更为美观大方，长久使用不会发沙发暗。
颜色为乳白色。
✧门板总厚度：1.58英寸（40mm）✧门板结构(由内而外): P.U聚氨脂保温层, 高拉力钢板, 电镀层, 环氧树脂层, 镀锌烤瓷层✧外层门板厚0.5mm✧内层门板厚0.5mm✧所有关节、导轨及支架均由优质镀锌钢制成✧密封性能：门底边为铝合金档板,并加有加强型橡胶密封条;门洞范围内导轨与墙壁之间及门的顶部均有密封条；✧平衡弹簧系统,使门的开启及关闭更为轻松,安全耐用✧抗风能力：97.6kg/sq.meter（相当于12级飓风）✧保温系数：Kcal:0.43㎡.h。
C✧开启速度：每秒0.2m ~ 0.3m✧开关频率：大于200次/天，可适应频繁的物流需要✧驱动方式：电动操作✧安全气边✧工作温度:-20℃~+50℃.✧电源要求：220V/单相/50HZ/0.75KW✧使用寿命：按建筑物寿命为基础而设计，可满足至少20年以上使用要求✧采用灌流式填充PU保温层技术，保证PU保温层均衡填满，一般生产厂为求快，大多用压力喷注式，不能保证气泡大小及PU满注。
甚至有些厂家会因为成交价格低，而在内层用低廉的普通发泡胶，离门边约10CM距离再喷PU。
✧变速智能启动及停止，顺畅自如；（减少门停止时对地面及安全边撞击可能产生的钢丝绳脱落的麻烦）。
✧配有智能型安全障碍物感应系统；无论在开门或关门的过程中，如有人员或障碍物体阻碍门的任何部分正常运行，智能安全系统会作出合适的判断，指令电机开门自动上升回顶位或停止不作任何动作，避免发生危险。
（其它门只会在有障碍物碰到安全底边时才会作出反应）。
✧自动延时自动关门功能，可调校1秒－120秒；（可使厂房或仓库更为自动化，节约能源）。
工业滑升门安装标准一．安装前准备工作1.提早一天和客户确认安装时间；准时到达现场（迟到一定要预先打电话给客户道歉）并及时礼貌地和客户打招呼，并协调进展工作（工作电源、挑线、同等高度的工作台等）。

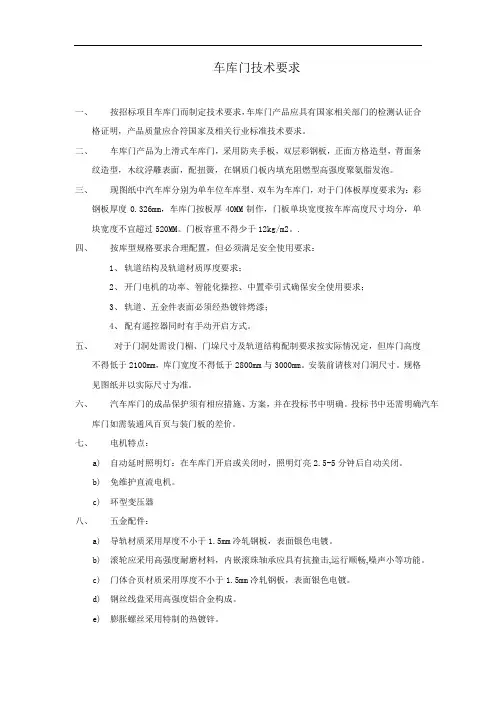

车库门技术要求一、按招标项目车库门而制定技术要求，车库门产品应具有国家相关部门的检测认证合格证明，产品质量应合符国家及相关行业标准技术要求。
二、车库门产品为上滑式车库门，采用防夹手板，双层彩钢板，正面方格造型，背面条纹造型，木纹浮雕表面，配扭簧，在钢质门板内填充阻燃型高强度聚氨脂发泡。
三、现图纸中汽车库分别为单车位车库型、双车为车库门，对于门体板厚度要求为：彩钢板厚度0.326mm，车库门按板厚40MM制作，门板单块宽度按车库高度尺寸均分，单块宽度不宜超过520MM。
门板容重不得少于12kg/m2。
.四、按库型规格要求合理配置，但必须满足安全使用要求：1、轨道结构及轨道材质厚度要求；2、开门电机的功率、智能化操控、中置牵引式确保安全使用要求；3、轨道、五金件表面必须经热镀锌烤漆；4、配有遥控器同时有手动开启方式。
五、对于门洞处需设门楣、门垛尺寸及轨道结构配制要求按实际情况定，但库门高度不得低于2100mm，库门宽度不得低于2800mm与3000mm。
安装前请核对门洞尺寸。
规格见图纸并以实际尺寸为准。
六、汽车库门的成品保护须有相应措施、方案，并在投标书中明确。
投标书中还需明确汽车库门如需装通风百页与装门板的差价。
七、电机特点：a)自动延时照明灯：在车库门开启或关闭时，照明灯亮2.5-5分钟后自动关闭。
b)免维护直流电机。
c)环型变压器八、五金配件：a)导轨材质采用厚度不小于1.5mm冷轧钢板，表面银色电镀。
b)滚轮应采用高强度耐磨材料，内嵌滚珠轴承应具有抗撞击,运行顺畅,噪声小等功能。
c)门体合页材质采用厚度不小于1.5mm冷轧钢板，表面银色电镀。
d)钢丝线盘采用高强度铝合金构成。
e)膨胀螺丝采用特制的热镀锌。
简述工业滑升门的安装标准要求
作为现代工业厂房必不可少的基础设施之一，工业提升门的制作、安装工作让工业用户十分关注。
行有行规，同理所说，工业门的制作、安装也有一定的标准需要遵循。
1、门板：工业提升门门板两边的间隙需相等，不得一边过宽一边过窄；工业门门板与门板之间的中心铰链必须保持上下垂直；若工业门有小门的，小门铝合金的切割拼装缝隙最大不得超过1mm，直角度需为90度；提升门需开透明窗的，透明窗开孔的安装效果不能透光，开孔平均数值需小于10mm；透明视窗只能从下往上数的第四块板开始安装，视窗最多只能安装两排。
2、轨道：工业提升门的横轨、竖轨以及平衡系统在安装的时候必须保持水平，不能有偏差；轨道安装应该保持平行和垂直，每2米不能大于1mm；2〃轨道安装轨道两边平均加55mm，3〃轨道安装平均加65mm；辅轨和轨道的连接处必须用马车螺丝来固定。
3、配件：工业门的中置梁焊接必须结实美观，油漆喷涂需表面一致，不宜有喷涂不均的情况；绕线轮、扭簧固定、轨道、膨胀螺丝、支撑架必须锁紧；门板两侧所用钢丝绳的长度需相等；焊点处理时需打磨并用油漆处理；电机控制线必须装在专用线管内，控制线安装应规范、美观。
4、其它：在工业门安装完毕后，必需保持安装现场环境的整齐；每樘工业提升门应同一订装工业门厂家旭峰门业的标牌；与工业门用户交接清晰，教会工业门用户的日常控制使用，留下售后联系方式，便于用户联系。
电动滑升门技术说明
门体系统：门体采用双面钢板，中间通过高压发泡聚氨酯材料填充，门板接口采用防夹手或凹凸缝形式设计，门体可开设透光窗、通风窗或人行通道小门。
门体也可采用铝合金型材加透明聚碳酸酯板组成。
五金配件：采用热镀锌钢板（钢带）冲压或滚轧而成，外观精致美观、制作尺寸准确、互换性好，表面可喷漆喷塑处理，颜色多样，经久耐用。
平衡系统：采用60Si2Mn扭簧，使门体自重通过扭簧的扭力达到平衡，方便手动开启门体，减轻电机载荷，延长电机使用寿命。
控制系统：采用轴式侧装电机或过渡链式电机驱动，通过遥控器、按钮开关等操作门体，电机带有手动离合开关，在停电时可通过链条或摇柄手动开启门体。
安全系统：可选用安全气囊开关、门体防坠落装置、防钢丝绳断裂装置等。
滑升门施工方案范文
一、施工前准备
1.确定滑升门的尺寸和材质，根据建筑的设计要求进行选择。
2.将滑升门的设计图纸进行评审，并确定施工方案和施工进度。
3.确定滑升门的施工队伍和所需材料，做好物资采购和准备工作。
二、施工准备
1.清理施工现场，确保施工区域安全整洁。
2.对施工区域进行测量和标线，确定滑升门的位置和大小。
3.搭建施工脚手架，提供施工所需的工作平台和安全设施。
三、滑升门框架的安装
1.安装滑升门的钢制框架，根据图纸的要求进行定位和安装。
2.进行框架的固定和钢管的焊接，确保滑升门的稳固和牢固。
四、滑升门的安装
1.根据滑升门的尺寸，制作门扇和门框，进行预装。
2.将门扇和门框进行升降，调节门扇的平衡，确保门扇的开启和关闭灵活顺畅。
3.进行门扇和门框的安装，使用螺栓和膨胀螺丝进行固定。
五、滑升门的电气安装
1.根据滑升门的功能需求，进行电气系统的设计和布线。
2.安装滑升门的电机、控制器和传感器等电气设备。
3.进行电气系统的调试和测试，确保滑升门的正常运行。
六、滑升门的调试和验收
1.完成滑升门的安装后，进行全面的调试，检查门扇的开启和关闭、运行速度等功能。
2.进行滑升门的质量检验和验收，确保满足设计要求和安全规范。
七、施工总结和整理
1.对滑升门施工的过程进行总结和评估，记录施工中的问题和经验教训。
2.清理施工现场，将施工材料和工具进行整理和归纳。
3.形成施工报告，向相关部门和客户进行交接和汇报。

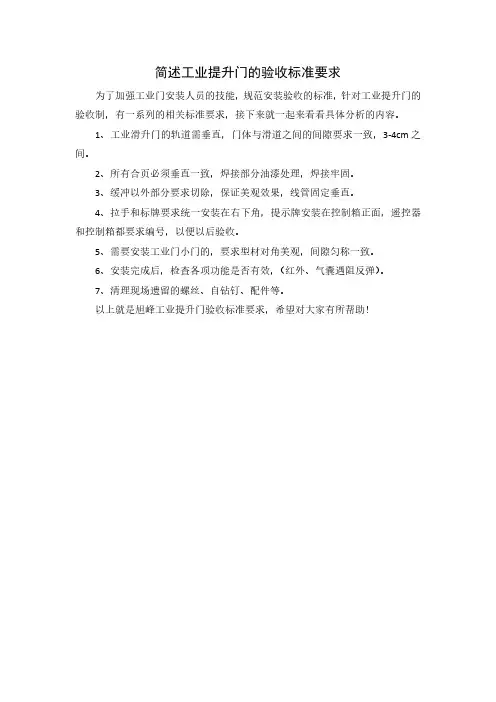

简述工业提升门的验收标准要求
为了加强工业门安装人员的技能，规范安装验收的标准，针对工业提升门的验收制，有一系列的相关标准要求，接下来就一起来看看具体分析的内容。
1、工业滑升门的轨道需垂直，门体与滑道之间的间隙要求一致，3-4cm之间。
2、所有合页必须垂直一致，焊接部分油漆处理，焊接牢固。
3、缓冲以外部分要求切除，保证美观效果，线管固定垂直。
4、拉手和标牌要求统一安装在右下角，提示牌安装在控制箱正面，遥控器和控制箱都要求编号，以便以后验收。
5、需要安装工业门小门的，要求型材对角美观，间隙匀称一致。
6、安装完成后，检查各项功能是否有效，（红外、气囊遇阻反弹）。
7、清理现场遗留的螺丝、自钻钉、配件等。
以上就是旭峰工业提升门验收标准要求，希望对大家有所帮助！。

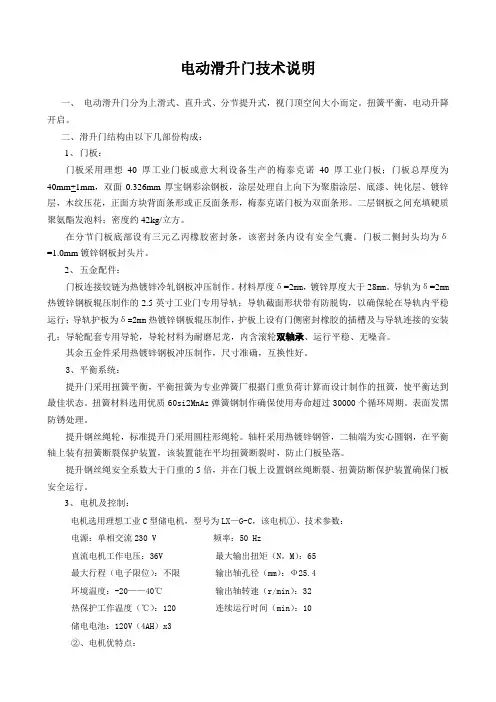

电动滑升门技术说明一、电动滑升门分为上滑式、直升式、分节提升式，视门顶空间大小而定。
扭簧平衡，电动升降开启。
二、滑升门结构由以下几部份构成：1、门板：门板采用理想40厚工业门板或意大利设备生产的梅泰克诺40厚工业门板；门板总厚度为40mm+1mm，双面0.326mm厚宝钢彩涂钢板，涂层处理自上向下为聚脂涂层、底漆、钝化层、镀锌层，木纹压花，正面方块背面条形或正反面条形，梅泰克诺门板为双面条形。
二层钢板之间充填硬质聚氨酯发泡料；密度约42kg/立方。
在分节门板底部设有三元乙丙橡胶密封条，该密封条内设有安全气囊。
门板二侧封头均为δ=1.0mm镀锌钢板封头片。
2、五金配件：门板连接铰链为热镀锌冷轧钢板冲压制作。
材料厚度δ=2mm，镀锌厚度大于28mm。
导轨为δ=2mm 热镀锌钢板辊压制作的2.5英寸工业门专用导轨；导轨截面形状带有防脱钩，以确保轮在导轨内平稳运行；导轨护板为δ=2mm热镀锌钢板辊压制作，护板上设有门侧密封橡胶的插槽及与导轨连接的安装孔；导轮配套专用导轮，导轮材料为耐磨尼龙，内含滚轮双轴承、运行平稳、无噪音。
其余五金件采用热镀锌钢板冲压制作，尺寸准确，互换性好。
3、平衡系统：提升门采用扭簧平衡，平衡扭簧为专业弹簧厂根据门重负荷计算而设计制作的扭簧，使平衡达到最佳状态。
扭簧材料选用优质60si2MnAz弹簧钢制作确保使用寿命超过30000个循环周期。
表面发黑防锈处理。
提升钢丝绳轮，标准提升门采用圆柱形绳轮。
轴杆采用热镀锌钢管，二轴端为实心圆钢，在平衡轴上装有扭簧断裂保护装置，该装置能在平均扭簧断裂时，防止门板坠落。
提升钢丝绳安全系数大于门重的5倍，并在门板上设置钢丝绳断裂、扭簧防断保护装置确保门板安全运行。
3、电机及控制：电机选用理想工业C型储电机，型号为LX—G-C，该电机①、技术参数：电源：单相交流230 V 频率：50 Hz直流电机工作电压：36V 最大输出扭矩（N。
M）：65最大行程（电子限位）：不限输出轴孔径（mm）：Ф25.4环境温度：-20——40℃输出轴转速（r/min）：32热保护工作温度（℃）：120 连续运行时间（min）：10储电电池：120V（4AH）x3②、电机优特点：⑴、电机带有缓启动、缓停止功能，能够自动和谐开和关，既能保护门体，又能降低声响，适合各种环境。

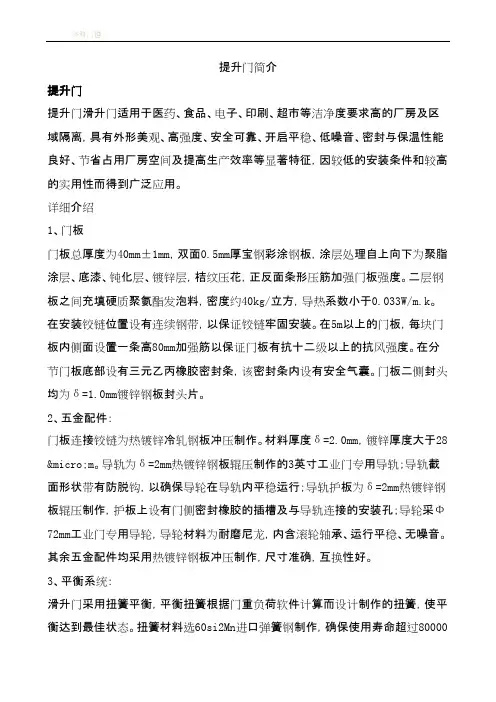

赛科门控提升门简介提升门提升门滑升门适用于医药、食品、电子、印刷、超市等洁净度要求高的厂房及区域隔离，具有外形美观、高强度、安全可靠、开启平稳、低噪音、密封与保温性能良好、节省占用厂房空间及提高生产效率等显著特征，因较低的安装条件和较高的实用性而得到广泛应用。
详细介绍1、门板门板总厚度为40mm±1mm，双面0.5mm厚宝钢彩涂钢板，涂层处理自上向下为聚脂涂层、底漆、钝化层、镀锌层，桔纹压花，正反面条形压筋加强门板强度。
二层钢板之间充填硬质聚氨酯发泡料，密度约40kg/立方，导热系数小于0.033W/m.k。
在安装铰链位置设有连续钢带，以保证铰链牢固安装。
在5m以上的门板，每块门板内侧面设置一条高80mm加强筋以保证门板有抗十二级以上的抗风强度。
在分节门板底部设有三元乙丙橡胶密封条，该密封条内设有安全气囊。
门板二侧封头均为δ=1.0mm镀锌钢板封头片。
2、五金配件：门板连接铰链为热镀锌冷轧钢板冲压制作。
材料厚度δ=2.0mm，镀锌厚度大于28 µm。
导轨为δ=2mm热镀锌钢板辊压制作的3英寸工业门专用导轨；导轨截面形状带有防脱钩，以确保导轮在导轨内平稳运行；导轨护板为δ=2mm热镀锌钢板辊压制作，护板上设有门侧密封橡胶的插槽及与导轨连接的安装孔；导轮采Φ72mm工业门专用导轮，导轮材料为耐磨尼龙，内含滚轮轴承、运行平稳、无噪音。
其余五金配件均采用热镀锌钢板冲压制作，尺寸准确，互换性好。
3、平衡系统：滑升门采用扭簧平衡，平衡扭簧根据门重负荷软件计算而设计制作的扭簧，使平衡达到最佳状态。
扭簧材料选60si2Mn进口弹簧钢制作，确保使用寿命超过80000赛科门控个循环周期。
滑升门平衡轴为Ф25.4实心圆钢，在平衡轴上装有扭簧断裂保护装置，该装置能在平衡扭簧断裂时，防止门板坠落；提升绳轮为铝质柱形绳轮。
提升钢丝绳安全系数大于门重的5倍，并在门板上设置防钢丝绳断裂，确保门板安全运行。
.
四川电力物资公司
洪安乡电力仓库维修项目
滑升门
技术要求
信息产业电子第十一设计研究院科技工程股份有限公司
钢板型滑升门技术要求
钢板型滑升门的技术参数要求详见附件：国家建筑标准设计图集08CJ17页次16-31页（SM1型），本库房所有电动快速滑升门均不带平开小门，滑升门的安装方式为垂直型（C），数量为7樘，其中5樘尺寸为宽5.1m，高6m（门洞尺寸），其中2樘尺寸为宽4.45m，高6m（门洞尺寸），见附图，滑升门最终尺寸以承包商现场测量为准。
滑升门的组成及要求
1. 门体
门板使用专业的自动生产线制造。
门体由内外钢板(或内外铝板)、聚氨酯填充材料组成，要求如下：
1）外钢板厚度0.5mm(铝板0.7 mm)，橘皮压花处理。
2）内钢板厚度0.5mm(铝板0.7 mm)，橘皮压花处理。
3）外钢板为宝钢产或优于宝钢产热镀锌彩钢板。
4）门板聚氨酯发泡材料密度≥48Kg/m3。
5) 100%无氟利昂，并采用不含FCKW的环保PU材料。
6）保温层导热系数小于0.033w/(m.k)。
7）门板抗冲击力≥45kg/m。
8）门板长度误差±2mm。
9）门板表面处理：镀锌基板，镀锌量不小于180g/m2。
PE涂层，二涂一烘工艺，表面聚脂漆厚度≥20μm，确保永久耐腐蚀，20年不变色。
10）每节门板总厚度42mm，单节高度500mm，金属板与聚氨酯发泡材料结合紧密，保温层无孔洞，金属板与保温层保证20年不分离。
11）为整体提高提高门板上个构件的安装强度，门板中加设镀锌钢带，钢带厚度大于1.5mm。
12）外部根据设计规范，加配加强筋，提高门板整体抗弯抗风压性能，门的抗风压值不低于750pa，特殊性能可以根据要求采取加强措施。
13）门体具有良好的保温隔热性能。
门板与门板的连接处及门扇四周均有密封橡胶隔断冷热传递，减少门板与门板接缝处热能损失。
2．轨道及辅轨
1）滑升门垂直轨道及辅轨采用优质热镀锌钢板压制成型，厚度≥2.0mm，镀锌厚度≥280μm，一次机械铆接而成，确保轨道整体强度。
2）垂直轨道、弯曲轨道、水平轨道间采用可拆卸的螺栓连接，安装及维护。
3）采用宝钢或相近厂家的优质产品。
3．滚轮
滚轮采用滚珠轴承，轮踏面包塑尼龙，免润滑，降低噪音，固定滚轮支架采用热镀锌钢板冲制件，耐腐蚀，可调节，可调范围为0～30mm。
4．平衡装置系统
1）滑升门均由高强弹簧系统保证平衡，材质使用高强油淬火弹簧钢丝60Si2MnA，使用寿命不低于50,000次。
2）精确平衡，手动时，门扇能在任何位置门上停留。
停电情况下可采用手动装置开启。
3）绳轮材料采用尼龙和玻璃纤增强维复合材料，运行时减小对钢绳摩擦，提高钢绳的寿命。
4）防弹簧断裂保护装置：每个弹簧都配有弹簧防断装置，在任何弹簧断裂的情况下，门在20cm范围内立即停止。
5．开门电机
1）电源电压：三相380V/220±10% 50Hz±1%，电机IP防护等级：IP65。
2）电机极限使用温度范围-25o C —+70o C，具有运行中的缓慢启动和缓慢停止的功能，具有顺畅、安静地运行的特点，运行时噪音小于65dB。
开启和关闭的平均速度不小于0.25米/秒。
3）带有脱开离合装置，在停电情况下，使用手动装置，可迅速开启滑升门。
4）电机根据现场环境要求，有多种型号选择。
国产：浙江先锋、长春奥普；
进口电机：德国贝克；电机功率小于1.0Kw。
5）驱动电机具体性能要求如下：
※具有手动控制、有线电动控制和无线遥控三种基本控制方式，
※减速器箱体内采用全封闭润滑脂润滑，出厂后无需再添加润滑油。
※可连续正常工作，没有保护工作时间。
※具有开门过载停止、关门过载停止的功能。
※控制电路中设计有电压过流保护、电机过热保护。
※具有三相AC380V缺相保护功能。
※同时还具有自动控制装置的接口（如地磁感应器、红外传感器等）、
互锁控制装置的接口（如与装卸平台互锁等）。
※具有自锁刹车功能。
6.安全保护装置
安全保护装置符合EN 12453:2000和EN 12445:2000标准要求。
1）门的底部装有一个气动安全装置。
门在关闭过程中如遇到障碍物，安全装置将使门反向运行直至全开位置。
2）开门机功率根据门扇的重量进行选配，具有一定的超载能力，当外载力超过规定值时，同时又具备自动保护功能。
3）导轨保护
在导轨2500mm以下，导轨采用半封闭设计，防止手或异物从侧面进入导轨范围内。
4）门体配置防钢丝绳断裂保护装置，弹簧断裂保护装置，有效保护门板掉落及门扇损毁。
5）有红绿警示系统，使滑升门运行更安全，当门体机械闭锁或者门中门未关闭时，大门不响应任何操作指令。
7.密封系统
滑升门的四周都备有密封件：除门板底部外材质均为三元乙丙胶，门板底部采用EPDM橡胶密封条，具有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、充油性及常温流动性。
门板间配备密封件，上部在顶部门扇上配有密封条。
门扇两侧密封固定在垂直轨道上，门扇向上运行时，门扇即逐步脱离密封条，减少磨擦，门扇关闭至最下部时，密封条紧贴门扇，达到密封效果。
三元乙丙胶密封条性能：
硬度（邵氏A型）≤60
老化系数（70℃±2×96小时）≤0.70
扯断力≥18.63MPa
伸长率≥4.50%
脆性温度小于-50℃
8. 标志、铭牌
每樘滑升门都配有制造厂家的中文表示的铭牌、警示牌、警令牌，并装在门扇较醒目的地方。
9.控制箱
滑升门自带电控箱，从上往下为红、绿、红三个按钮，分别为滑升、停止、下降控制按钮。
电控箱使用钥匙锁定和开启。
当使用钥匙锁定电控箱时，电控箱按钮失效，门扇打不开。
控制箱按钮使用点控式，按动一次按钮后，门体即可完成指定动作。
控制箱的防护等级为IP54。
技术性能符合国标图集03J611-4的规定。
