ZD-B智能测厚仪作业指导书

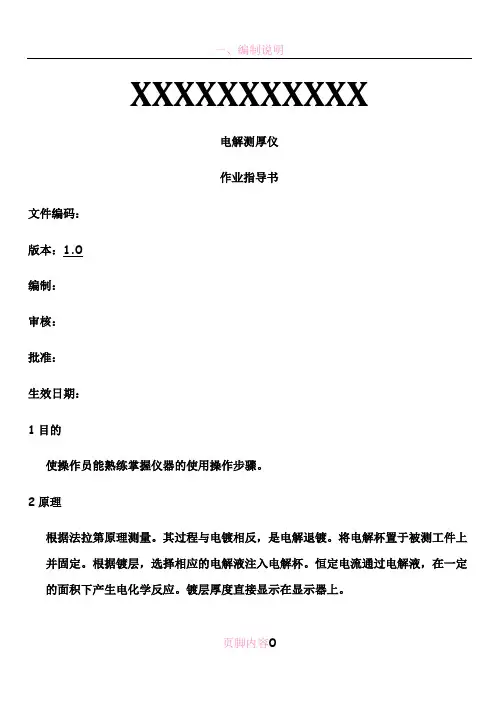

XXXXXXXXXXX电解测厚仪作业指导书文件编码：版本：1.0编制：审核：批准：生效日期：1目的使操作员能熟练掌握仪器的使用操作步骤。

2原理根据法拉第原理测量。

其过程与电镀相反，是电解退镀。

将电解杯置于被测工件上并固定。

根据镀层，选择相应的电解液注入电解杯。

恒定电流通过电解液，在一定的面积下产生电化学反应。

镀层厚度直接显示在显示器上。

3应用范围适合于膜厚测试仪ZD-B。

如图。

膜厚测试仪ZD-B4职责对电解测厚仪的操作及保养5引用标准GB/T4955-2005金属覆盖层厚度测定6环境要求温度在15℃以上使用7操作方法7.1用软质纸将样品上的油质、污染物插掉。

7.2将待测样品放置于测试台上，松开旋钮放下测试头，使密封圈紧贴待测样品上，用右手压紧测试头，左手拧紧旋钮。

7.3将测试阳极夹夹在被测样品上。

7.4往电解杯里加蒸馏水查看密封圈与被测样品处是否有漏水，如果有漏水则要重新固定直到没有漏水为止。

7.5将电解杯里的水吸干净，往里加大约8分满的Cr电解液。

注意：测铬层时不用搅拌。

并按量程键更换为00.00后输入地址码0200。

按启动键，测量开始。

7.6仪器自动停止测量，蜂鸣器响，显示器显示测量结果，仪器配有打印机可自动打印，然后按复位键，仪器再次进入待测状态。

7.7测铬层完毕后，吸出废溶液，用蒸馏水清洗电解杯。

可用棉棒擦拭后在用少量的镍溶液置换，在吸出此溶液。

在此过程不能移动被测部位。

7.8往电解杯中加入8分满的镍溶液，将搅拌机移入电解杯里。

输入地址码0300，按启动键，开始测量镍的厚度。

蜂鸣器响，测量结束，按复位键。

7.9测镍层完毕根据7.7节步骤将电解杯清洗干净。

7.10往电解杯中加入8分满的铜溶液，将搅拌机移入电解杯里。

输入地址码0113，按启动键，开始测量铜的厚度。

蜂鸣器响，测量结束，按复位键。

7.11每次测完一个点时要在【测厚仪登记表】上登记。

8常见故障处理8.1仪器启动后立即截止并鸣叫8.1.1电解杯底有气泡，用吸管缓慢吸出放开几次可驱出气泡。

膜厚仪作业指导书一、概述膜厚仪是一种用于测量材料表面薄膜的厚度的仪器。

本作业指导书旨在提供给操作人员关于膜厚仪的使用方法和操作步骤的详细说明，以确保准确测量薄膜厚度并保证仪器的正常运行。

二、仪器介绍1. 膜厚仪的主要组成部分包括测量头、显示屏、控制面板和电源开关等。

2. 测量头是膜厚仪的核心部件，通过与被测薄膜接触并发射特定的光线，然后通过光学原理测量薄膜的厚度。

3. 显示屏用于显示测量结果，包括薄膜的厚度值和相关的单位。

4. 控制面板上设置了各种功能按键和调节旋钮，用于调整测量参数和进行仪器的操作设置。

三、操作步骤1. 准备工作a. 确保膜厚仪和被测样品表面干净，无尘和杂质。

b. 打开膜厚仪电源开关，待仪器启动完成后进行下一步操作。

2. 仪器校准a. 将膜厚仪放置在平稳的台面上，并确保仪器水平。

b. 按下控制面板上的校准按键，进入校准模式。

c. 根据仪器的提示，将校准片放置在测量头下方，并进行校准操作。

d. 校准完成后，根据显示屏上的提示，确认校准结果并保存。

3. 测量操作a. 将待测样品放置在膜厚仪的测量台上，确保样品与测量头接触良好。

b. 按下控制面板上的测量按键，开始测量。

c. 等待测量完成后，显示屏上将显示出薄膜的厚度值和相关的单位。

d. 根据需要，可以进行多次测量并取平均值，以提高测量结果的准确性。

4. 数据处理a. 将测量结果记录下来，并进行必要的数据处理和分析。

b. 根据实际需求，可以将测量结果导出到计算机或打印机进行进一步处理和保存。

四、注意事项1. 在操作膜厚仪之前，操作人员应熟悉仪器的使用方法和操作步骤，并遵守相关的安全规定。

2. 在进行测量之前，应确保仪器处于稳定的工作状态，并进行仪器的校准操作。

3. 在测量过程中，应避免外部光线的干扰，以保证测量结果的准确性。

4. 在进行测量时，应注意避免样品与测量头的接触过程中产生任何损伤或划痕。

5. 定期对膜厚仪进行维护和保养，如清洁测量头和更换消耗品等，以确保仪器的正常运行和延长使用寿命。

测厚仪使用操作规程一、引言测厚仪是常用的工业测试仪器，用于测量物体的厚度。

它广泛应用于钢铁、航空航天、化工、石油等领域。

本文旨在介绍测厚仪的使用操作规程，以确保准确测量和安全使用。

二、仪器准备1. 确保测厚仪处于正常工作状态，查看仪器是否受损或需要维修。

2. 验证测厚仪的校准日期，如果超过有效期限，请进行校准或更换。

3. 准备所需的电池或电源，确保仪器有足够的电量供应。

三、操作步骤1. 设置仪器a) 打开测厚仪电源，等待其启动并进入工作模式。

b) 选择合适的测试范围和测量单位，根据被测物体的材料和厚度来确定。

使用正确的单位能确保测量结果的准确性。

c) 调整仪器的参数，例如增益、回波抑制等，以适应不同的测量条件。

2. 准备被测物体a) 清洁被测物体的表面，确保其干净、平整，并去除任何可能影响测量的污垢或涂层。

b) 如有必要，涂抹适量的超声波耦合剂于被测物体表面，以提高声波传输效果。

3. 进行测量a) 将测厚仪的传感器与被测物体的表面紧密接触，确保良好的耦合。

b) 按下仪器上的测量键，测厚仪将发送超声波脉冲，然后接收并处理回波信号。

c) 仪器显示屏上将显示测得的厚度数值。

确保读数稳定后进行记录。

d) 如需多点测量，请按照预定的测量位置进行重复操作。

4. 数据处理a) 根据实际需求，对测得的数据进行分析和处理。

b) 如有需要，可以使用仪器提供的计算功能来计算最小、最大或平均值。

c) 将测量结果记录在相关文件或报告中，确保数据的追溯性。

五、安全注意事项1. 使用测厚仪时，请佩戴个人防护装备，如防护眼镜和手套，以防止潜在的伤害。

2. 避免在有爆炸性气体或易燃材料的环境中使用测厚仪。

3. 当测厚仪不再使用时，请将其关闭，并妥善存放，以免损坏。

4. 定期进行仪器的维护和校准，确保其工作状态和测量准确性。

5. 如有任何问题或异常情况出现，请立即停止使用并咨询专业技术人员。

六、总结本文提供了测厚仪使用操作规程，包括仪器准备、操作步骤、数据处理和安全注意事项。

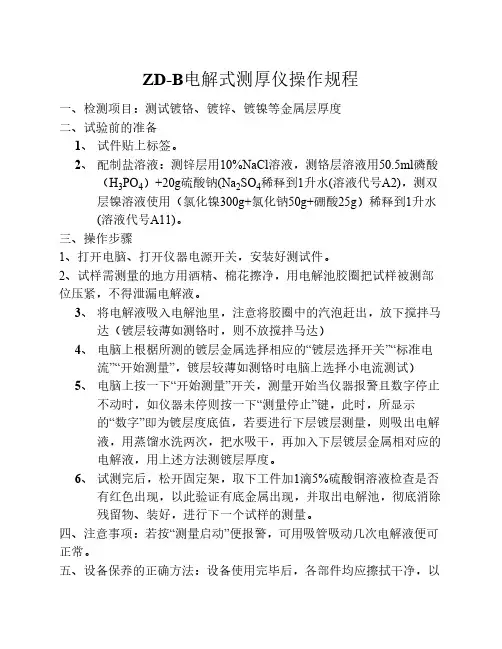

ZD-B电解式测厚仪操作规程
一、检测项目：测试镀铬、镀锌、镀镍等金属层厚度
二、试验前的准备
1、试件贴上标签。

2、配制盐溶液：测锌层用10%NaCl溶液，测铬层溶液用50.5ml磷酸
（H3PO4）+20g硫酸钠(Na2SO4稀释到1升水(溶液代号A2)，测双
层镍溶液使用（氯化镍300g+氯化钠50g+硼酸25g）稀释到1升水
(溶液代号A11)。

三、操作步骤
1、打开电脑、打开仪器电源开关，安装好测试件。

2、试样需测量的地方用酒精、棉花擦净，用电解池胶圈把试样被测部位压紧，不得泄漏电解液。

3、将电解液吸入电解池里，注意将胶圈中的汽泡赶出，放下搅拌马
达（镀层较薄如测铬时，则不放搅拌马达）
4、电脑上根椐所测的镀层金属选择相应的“镀层选择开关”“标准电
流”“开始测量”，镀层较薄如测铬时电脑上选择小电流测试）
5、电脑上按一下“开始测量”开关，测量开始当仪器报警且数字停止
不动时，如仪器未停则按一下“测量停止”键，此时，所显示
的“数字”即为镀层度底值，若要进行下层镀层测量，则吸出电解
液，用蒸馏水洗两次，把水吸干，再加入下层镀层金属相对应的电解液，用上述方法测镀层厚度。

6、试测完后，松开固定架，取下工件加1滴5%硫酸铜溶液检查是否
有红色出现，以此验证有底金属出现，并取出电解池，彻底消除残留物、装好，进行下一个试样的测量。

四、注意事项：若按“测量启动”便报警，可用吸管吸动几次电解液便可正常。

五、设备保养的正确方法：设备使用完毕后，各部件均应擦拭干净，以
避免电解液腐蚀、污染仪器。
