医用超声源检定装置 技术报告

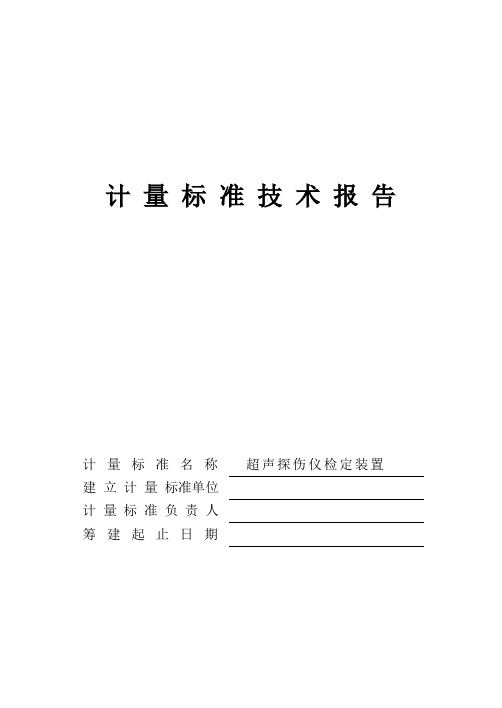

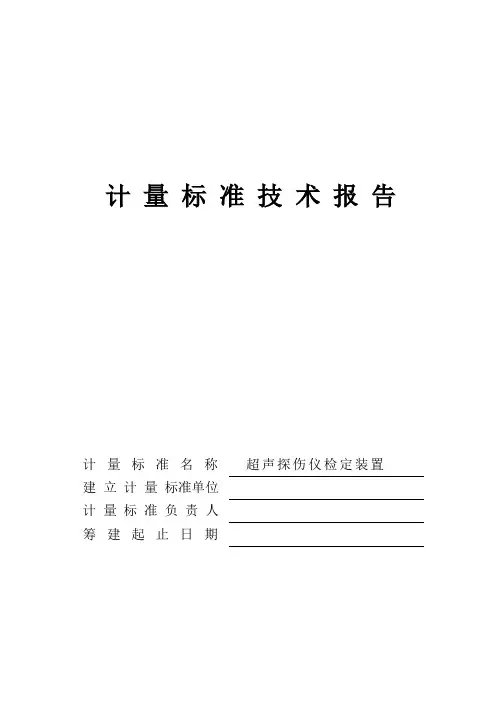

计量标准技术报告计量标准名称超声探伤仪检定装置建立计量标准单位计量标准负责人筹建起止日期说明1. 申请建立计量标准应填写《计量标准技术报告》，计量标准考核合格后由申请单位存档。

2.《计量标准技术报告》由计量标准负责人填写。

3.《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。

目录一、计量标准的工作原理及其组成--------------------------------------------------------（1）二、选用的计量标准器及主要配套设备---------------------------------------------------（2）三、计量标准的主要技术指标----------------------------------------------------------------（3）四、环境条件-------------------------------------------------------------------------------------（3）五、计量标准的量值溯源和传递框图------------------------------------------------------（4）六、计量标准的测量重复性考核-------------------------------------------------------------（5）七、计量标准的稳定性考核-------------------------------------------------------------------（6）八、测量不确定度评定-------------------------------------------------------------------------（7）九、计量标准的测量不确定度验证--------------------------------------------------------（10）十、结论-----------------------------------------------------------------------------------------（11）十一、附加说明--------------------------------------------------------------------------------（11）·1··2··3··4··5··6··7··8··9··10··11·。

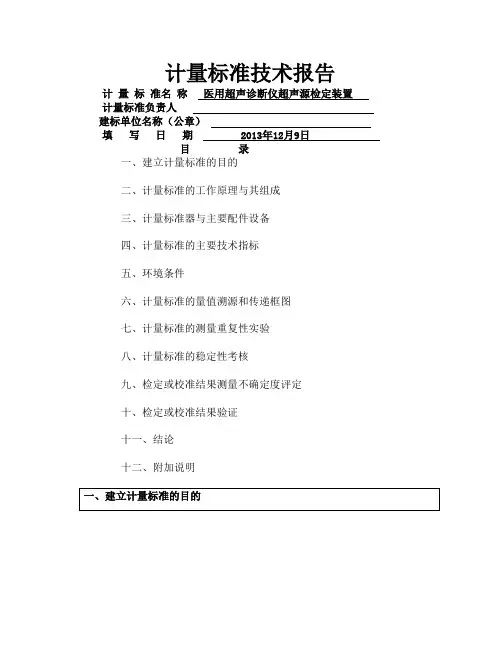

计量标准技术报告计量标准名称医用超声诊断仪超声源检定装置计量标准负责人
建标单位名称（公章）
填写日期 2013年12月9日
目录
一、建立计量标准的目的
二、计量标准的工作原理与其组成
三、计量标准器与主要配件设备
四、计量标准的主要技术指标
五、环境条件
六、计量标准的量值溯源和传递框图
七、计量标准的测量重复性实验
八、计量标准的稳定性考核
九、检定或校准结果测量不确定度评定
十、检定或校准结果验证
十一、结论
十二、附加说明。

Discussion on the Measurement and Verification of Ultrasonic Source in Medical Ultrasonic Diagnostic InstrumentLUO Ben(Yangzhou Institute of Metrology and Testing Technology,Yangzhou 225000,China)Abstract :Based on the working principle of ultrasonic source of medical ultrasonic diagnostic instrument,this paper analyzes the problems existing in the metrological verification of ultrasonic source of medical ultrasonic diagnostic instrument,and puts forward the countermeasures to solve the problems,in order to provide theoretical support for the metrological verification of ultrasonic source of medical ultrasonic diagnostic instrument.Key words :ultrasonic source of medical ultrasonic diagnostic instrument;metrological verification;problems;matters needing attention医用超声诊断仪超声源计量检定中的相关问题探讨罗犇（扬州市计量测试技术研究所，江苏扬州225000）【摘要】本文以医用超声诊断仪超声源工作原理为立足点，对医用超声诊断仪超声源计量检定中存在的问题进行分析，提出针对性解决对策，以期为医用超声诊断仪超声源计量检定提供理论支撑。

浅谈医用超声诊断仪超声源的不确定度评定【摘要】本文旨在探讨医用超声诊断仪超声源的不确定度评定。

在将介绍研究背景和研究目的。

随后，在正文部分将分别探讨医用超声诊断仪的超声源特点、不确定度来源、评定方法、影响因素以及评定意义。

结论部分将强调不确定度评定在医用超声诊断仪中的重要性，并提出未来研究方向。

通过本文的研究，可以更好地了解医用超声诊断仪的不确定度评定方法及其意义，为提高超声诊断仪的准确性和精度提供参考。

.【关键词】医用超声诊断仪、超声源、不确定度评定、医疗影响、重要性、研究方向。

1. 引言1.1 研究背景医用超声诊断仪在医疗领域起到了至关重要的作用，它能够通过超声波进行体内器官的成像，帮助医生进行疾病的诊断和治疗。

随着医疗技术的不断提升，医用超声诊断仪的使用也越来越广泛，成为临床医疗中不可或缺的设备。

随之而来的问题是如何确保医用超声诊断仪的准确性和可靠性。

在医学诊断中，准确度直接关系到病人的健康和生命安全，因此对医用超声诊断仪超声源的不确定度评定显得尤为重要。

医用超声诊断仪超声源的未确定度评定可以帮助确保医用超声诊断仪的测量结果的可靠性和准确性，从而提高医学诊断的精准度。

通过对超声源的不确定度评定，可以更好地了解医用超声诊断仪的测量误差来源以及影响因素，为设备的进一步改进和优化提供参考依据。

研究医用超声诊断仪超声源的不确定度评定具有重要的理论意义和实际应用价值。

本研究旨在深入探讨医用超声诊断仪超声源的不确定度评定方法，并分析影响因素，为提高医用超声诊断仪的测量准确性和可靠性提供理论支持和技术参考。

1.2 研究目的研究目的：医用超声诊断仪在临床应用中具有重要的地位，其超声源的不确定度评定是保障诊断准确性和安全性的关键。

本研究旨在探讨医用超声诊断仪超声源的不确定度评定方法，以提高诊断仪器的精准度和可靠性。

通过对医用超声诊断仪的超声源特点进行深入研究，分析其不确定度来源，探讨评定方法，并剖析影响评定结果的因素，以期指导医用超声诊断仪的质量控制和性能优化。

1 概述医用超声源（以下简称仪器）是根据物质是用C-1毫瓦级超声功率计与医用B 超诊断仪相连接，采用比较法标准器上读取的毫瓦与被检医用超声诊断仪输出声功率之差为标准误差的仪器。

利用毫瓦功率计并依据JJG639-98《医用超声诊断仪超声源检定规程》进行检定、校准。

2 主要技术指标3 使用环境条件3.1 环境温度：（10～35）℃3.2 相对湿度：不大于85％。

3.3 电源：电压为(220±22)V 、频率为(50±1)Hz 。

3.4 无强光、无电磁场等。

4 使用操作程序4.1 通用技术要求的检查4.1.1安全性能用500V 兆欧表，测量仪器电源进线端与机壳（或接地端子）间的绝缘电阻。

测试时电源插头不接入电网，电源泉开关置于接通位置，用导线将电源插头的相线与零线短路，用兆欧表读取电源插头的相线与仪器接地端子之间的绝缘电阻。

4.1.2外观、标志仪器应有下列标志：名称、型号、编号、制造厂名、出厂日期、工作电源电压、频率。

国产仪器应有制造生产许可标志及编号。

仪器各紧固件均应紧固良好，各调节旋钮、按键和开关均能正常工作，电缆线的接插件均能紧密配合且接地良好。

仪器应能平稳地置于工作台上，样品架定位正确。

指示器刻线粗细均匀、清晰，数字显示清晰完整，可调节部件不应有卡滞、突跳及显著的容回。

4.2输出声强的校准按要求调好超声功率计，并沿水槽或经漏斗注入除气蒸馏水，按操作程序测量被检仪器的输出声功率，，对同一探头进行不少于三次声功率测量，取其测量结果的算术平均值作为被检仪器配用指定探头时的输出功率P 按输出声强公式I=P/S计算输出声强。

4.3漏电流的校准将漏电流测量仪的一只表笔接于被检仪器的外壳或接地端子，另一只笔接于铜板上，将被检仪器的探头辐射面置于铜板上有导电膏的部位，，接通被检仪器电源，读取漏电流测量仪示值，改变电源极性，从新读取示值，以两次示值较大者为被检仪器患者漏电流。

4.4探测深度的校准根据被检仪器配用探头的标称频率选用相应的超声体膜，将探头经耦合媒质置于超声体膜的声窗上，并保持声速扫描平面与靶线垂直，将探头置于纵向线性靶群上方，对于机械扇形和凸阵探头，应以探头顶端对准该靶群，调节该仪器总增意，TGC，对比度，亮度适中，在屏幕上显示出由TM材料背景散射光点组成的均匀声像图，且无光晕和散焦，对具有动态聚焦功能的机型，令其置远场聚焦状态，在屏幕上读取纵向线靶群图像中可见的最大深度靶线所在深度，即为被检仪器配用该探头时的深度。

浅谈医用超声诊断仪超声源的不确定度评定医用超声诊断仪是一种常见的医疗设备，它通过超声波来形成人体内部的影像，从而帮助医生进行诊断和治疗。

超声源是医用超声诊断仪中的重要组成部分，其性能直接影响到超声波的质量和精度，因此超声源的不确定度评定具有重要意义。

本文将从超声源的定义、不确定度的概念、评定方法和意义等方面进行浅谈。

一、超声源的定义超声源是医用超声诊断仪中产生超声波的部件，它通常由晶体和电路系统组成。

晶体是超声振动器的重要组成部分，它能够将电能转换为机械能，并产生超声波。

电路系统则是控制超声源工作的关键部分，它可以调节超声波的频率、振幅和波形，从而输出符合要求的超声波信号。

二、不确定度的概念不确定度是国际上用于评定测量结果质量的一种指标，它表示测量结果与被测值之间的差异范围。

在医用超声诊断仪中，超声源的性能稳定性和准确性对于超声波的质量和精度有着直接的影响，因此需要对超声源的性能进行不确定度评定，以确保其满足医学影像学的要求。

三、评定方法超声源的不确定度评定通常包括以下几个步骤：1. 确定评定参数评定参数是评定超声源性能的关键指标，它通常包括超声波的频率、输出功率、波形稳定性、频率响应等。

这些参数直接影响到超声波的质量和精度，因此需要对其进行评定。

2. 选择评定方法评定方法是评定超声源性能的具体手段，它通常包括实验测量和理论计算两种方法。

实验测量是通过设备和仪器对超声源性能进行直接测量，得出评定参数的实际值；理论计算则是通过数学模型和物理原理对评定参数进行推导和分析，得出评定参数的理论值。

两种方法结合使用，可以有效地评定超声源的性能。

3. 进行评定实验评定实验是评定超声源性能的关键环节，它需要严格控制实验条件，保证评定参数的准确性和可靠性。

评定实验通常需要专业的仪器设备和标准样本，以确保评定结果的可比性和可信度。

4. 分析评定结果评定结果是评定超声源性能的最终结论，它需要根据评定参数的实际值和理论值，对超声源的性能进行综合分析和评价。
