医用超声诊断仪超声源

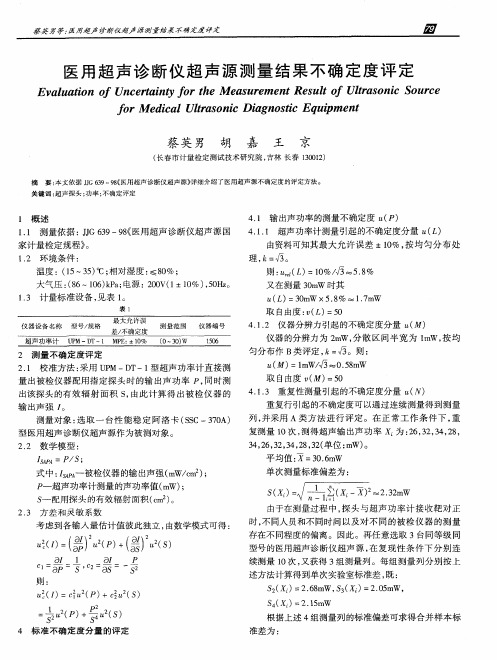

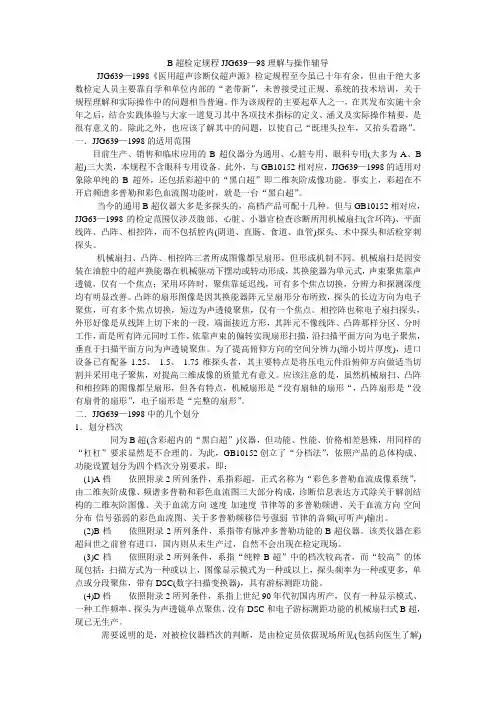

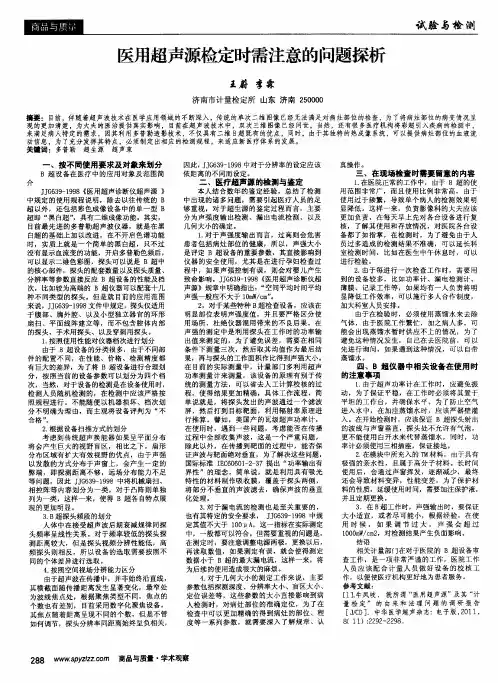

B超检定规程JJG639—98理解与操作辅导JJG639—1998《医用超声诊断仪超声源》检定规程至今虽已十年有余，但由于绝大多数检定人员主要靠自学和单位内部的“老带新”，未曾接受过正规、系统的技术培训，关于规程理解和实际操作中的问题相当普遍。

作为该规程的主要起草人之一，在其发布实施十余年之后，结合实践体验与大家一道复习其中各项技术指标的定义、涵义及实际操作精要，是很有意义的。

除此之外，也应该了解其中的问题，以使自己“既埋头拉车，又抬头看路”。

一．JJG639—1998的适用范围目前生产、销售和临床应用的B超仪器分为通用、心脏专用、眼科专用(大多为A、B 超)三大类，本规程不含眼科专用设备。

此外，与GB10152相对应，JJG639—1998的适用对象除单纯的B超外，还包括彩超中的“黑白超”即二维灰阶成像功能。

事实上，彩超在不开启频谱多普勒和彩色血流图功能时，就是一台“黑白超”。

当今的通用B超仪器大多是多探头的，高档产品可配十几种。

但与GB10152相对应，JJG63—1998的检定范围仅涉及腹部、心脏、小器官检查诊断所用机械扇扫(含环阵)、平面线阵、凸阵、相控阵，而不包括腔内(阴道、直肠、食道、血管)探头、术中探头和活检穿刺探头。

机械扇扫、凸阵、相控阵三者所成图像都呈扇形，但形成机制不同。

机械扇扫是因安装在油腔中的超声换能器在机械驱动下摆动或转动形成，其换能器为单元式，声束聚焦靠声透镜，仅有一个焦点；采用环阵时，聚焦靠延迟线，可有多个焦点切换，分辨力和探测深度均有明显改善。

凸阵的扇形图像是因其换能器阵元呈扇形分布所致，探头的长边方向为电子聚焦，可有多个焦点切换，短边为声透镜聚焦，仅有一个焦点。

相控阵也称电子扇扫探头，外形好像是从线阵上切下来的一段，端面接近方形，其阵元不像线阵、凸阵那样分区、分时工作，而是所有阵元同时工作，依靠声束的偏转实现扇形扫描，沿扫描平面方向为电子聚焦，垂直于扫描平面方向为声透镜聚焦。

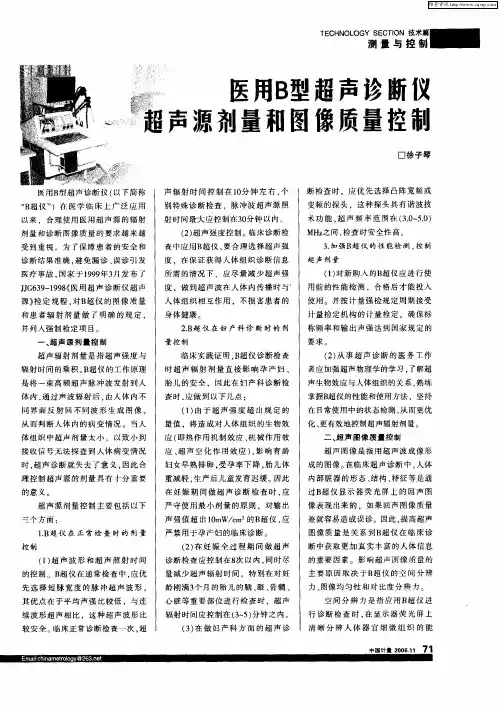

医用超声设备原理超声波是一种频率高于人类听觉范围的声波，其频率通常在1-30 MHz之间。

医用超声设备是一种利用超声波进行医学诊断和治疗的仪器。

它通过发射超声波并接收其回波，利用回波的强度、时间和频率信息来生成人体内部组织的图像。

医用超声设备的原理基于超声波在不同介质中传播的特性。

当超声波从一个介质传播到另一个介质时，会发生反射、折射和透射。

这些现象使得医用超声设备能够通过分析回波的特性来获得有关人体内部组织的信息。

医用超声设备主要由超声发射器、超声接收器、图像处理系统和显示器组成。

超声发射器是一个能够产生超声波的装置，通常使用压电晶体或磁致伸缩材料作为超声波的发射源。

超声接收器则用于接收回波信号，并将其转化为电信号。

图像处理系统负责对接收到的信号进行处理和分析，以生成人体组织的图像。

显示器用于显示生成的图像，供医生进行诊断和治疗。

医用超声设备的工作过程可以分为发射、接收和处理三个步骤。

在发射阶段，超声发射器会发出一束超声波，这些超声波会经过人体组织并发生反射、折射和透射。

部分超声波会被组织中的不同结构反射回来，形成回波信号。

在接收阶段，超声接收器会接收到这些回波信号，并将其转化为电信号。

接收到的信号会经过放大和滤波等处理，以提高信号的质量。

在处理阶段，图像处理系统会对接收到的信号进行处理和分析，以生成人体组织的图像。

医生可以通过观察图像来判断人体内部组织的情况，进行诊断和治疗。

医用超声设备具有许多优点。

首先，它是无创的，不会对人体造成伤害，因此可以广泛应用于各种临床场景。

其次，超声波在不同组织中的传播速度不同，可以提供不同组织的声阻抗差异信息，从而能够清楚地显示不同组织的边界和结构。

此外，医用超声设备还可以实时显示图像，方便医生进行实时观察和操作。

然而，医用超声设备也存在一些局限性。

首先，超声波的穿透能力有限，对于骨骼和气体等高密度结构的成像效果较差。

其次，超声图像的分辨率相对较低，无法显示微小的结构和病变。

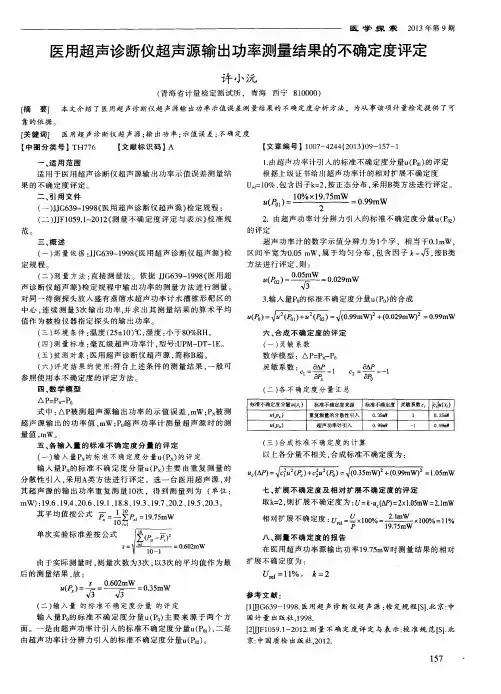

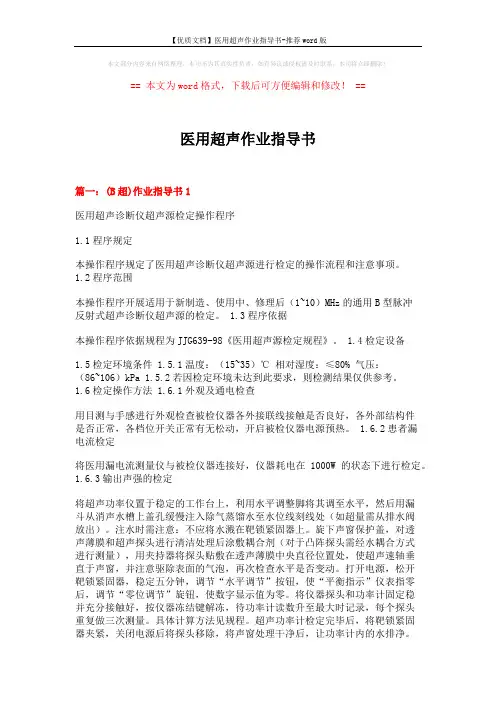

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==医用超声作业指导书篇一：(B超)作业指导书1医用超声诊断仪超声源检定操作程序1.1程序规定本操作程序规定了医用超声诊断仪超声源进行检定的操作流程和注意事项。

1.2程序范围本操作程序开展适用于新制造、使用中、修理后（1~10）MHz的通用B型脉冲反射式超声诊断仪超声源的检定。

1.3程序依据本操作程序依据规程为JJG639-98《医用超声源检定规程》。

1.4检定设备1.5检定环境条件 1.5.1温度：（15~35）℃ 相对湿度：≤80% 气压：（86~106）kPa 1.5.2若因检定环境未达到此要求，则检测结果仅供参考。

1.6检定操作方法 1.6.1外观及通电检查用目测与手感进行外观检查被检仪器各外接联线接触是否良好，各外部结构件是否正常，各档位开关正常有无松动，开启被检仪器电源预热。

1.6.2患者漏电流检定将医用漏电流测量仪与被检仪器连接好，仪器耗电在1000W的状态下进行检定。

1.6.3输出声强的检定将超声功率仪置于稳定的工作台上，利用水平调整脚将其调至水平，然后用漏斗从消声水槽上盖孔缓慢注入除气蒸馏水至水位线刻线处（如超量需从排水阀放出）。

注水时需注意：不应将水溅在靶锁紧固器上。

旋下声窗保护盖，对透声薄膜和超声探头进行清洁处理后涂敷耦合剂（对于凸阵探头需经水耦合方式进行测量），用夹持器将探头贴敷在透声薄膜中央直径位置处，使超声速轴垂直于声窗，并注意驱除表面的气泡，再次检查水平是否变动。

打开电源，松开靶锁紧固器，稳定五分钟，调节“水平调节”按钮，使“平衡指示”仪表指零后，调节“零位调节”旋钮，使数字显示值为零。

将仪器探头和功率计固定稳并充分接触好，按仪器冻结键解冻，待功率计读数升至最大时记录，每个探头重复做三次测量。

具体计算方法见规程。

超声功率计检定完毕后，将靶锁紧固器夹紧，关闭电源后将探头移除，将声窗处理干净后，让功率计内的水排净。

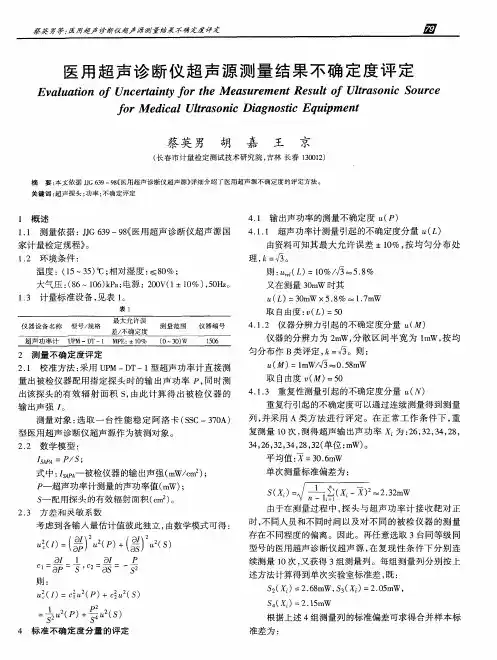

计量标准技术报告
计量标准名称医用超声诊断仪超声源检定装置计量标准负责人
建标单位名称（公章）
填写日期2013年12月9日
目录
一、建立计量标准的目的
二、计量标准的工作原理及其组成
三、计量标准器及主要配件设备
四、计量标准的主要技术指标
五、环境条件
六、计量标准的量值溯源和传递框图
七、计量标准的测量重复性实验
八、计量标准的稳定性考核
九、检定或校准结果测量不确定度评定
十、检定或校准结果验证
十一、结论
十二、附加说明。
