地震映像方法概述

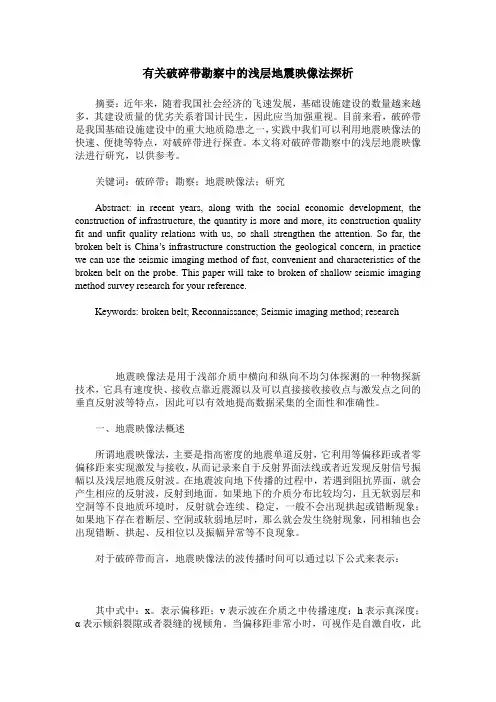

有关破碎带勘察中的浅层地震映像法探析摘要：近年来，随着我国社会经济的飞速发展，基础设施建设的数量越来越多，其建设质量的优劣关系着国计民生，因此应当加强重视。

目前来看，破碎带是我国基础设施建设中的重大地质隐患之一，实践中我们可以利用地震映像法的快速、便捷等特点，对破碎带进行探查。

本文将对破碎带勘察中的浅层地震映像法进行研究，以供参考。

关键词：破碎带；勘察；地震映像法；研究Abstract: in recent years, along with the social economic development, the construction of infrastructure, the quantity is more and more, its construction quality fit and unfit quality relations with us, so shall strengthen the attention. So far, the broken belt is China’s infrastructure construction the geological conc ern, in practice we can use the seismic imaging method of fast, convenient and characteristics of the broken belt on the probe. This paper will take to broken of shallow seismic imaging method survey research for your reference.Keywords: broken belt; Reconnaissance; Seismic imaging method; research地震映像法是用于浅部介质中横向和纵向不均匀体探测的一种物探新技术，它具有速度快、接收点靠近震源以及可以直接接收接收点与激发点之间的垂直反射波等特点，因此可以有效地提高数据采集的全面性和准确性。

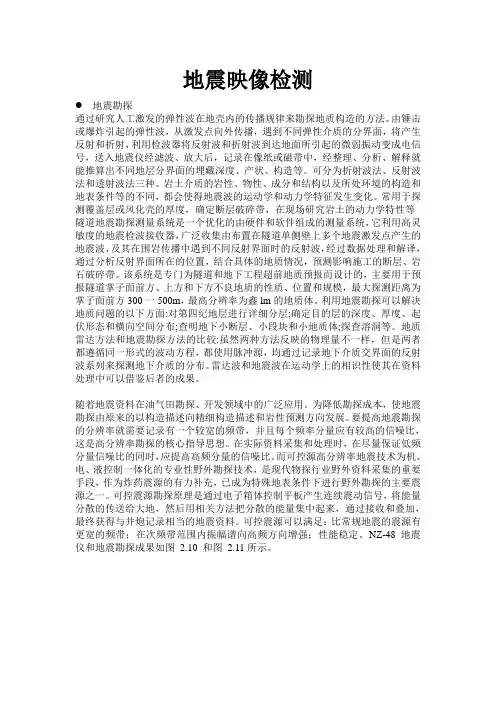

地震映像检测地震勘探通过研究人工激发的弹性波在地壳内的传播规律来勘探地质构造的方法。

由锤击或爆炸引起的弹性波，从激发点向外传播，遇到不同弹性介质的分界面，将产生反射和折射，利用检波器将反射波和折射波到达地面所引起的微弱振动变成电信号，送入地震仪经滤波、放大后，记录在像纸或磁带中，经整理、分析、解释就能推算出不同地层分界面的埋藏深度、产状、构造等。

可分为折射波法、反射波法和透射波法三种。

岩土介质的岩性、物性、成分和结构以及所处环境的构造和地表条件等的不同，都会使得地震波的运动学和动力学特征发生变化。

常用于探测覆盖层或风化壳的厚度，确定断层破碎带，在现场研究岩土的动力学特性等隧道地震勘探测量系统是一个优化的由硬件和软件组成的测量系统，它利用高灵敏度的地震检波接收器，广泛收集由布置在隧道单侧壁上多个地震激发点产生的地震波，及其在围岩传播中遇到不同反射界面时的反射波，经过数据处理和解译，通过分析反射界面所在的位置，结合具体的地质情况，预测影响施工的断层、岩石破碎带。

该系统是专门为隧道和地下工程超前地质预报而设计的，主要用于预报隧道掌子面前方、上方和下方不良地质的性质、位置和规模，最大探测距离为掌子面前方300一500m，最高分辨率为鑫lm的地质体。

利用地震勘探可以解决地质问题的以下方面:对第四纪地层进行详细分层;确定目的层的深度、厚度、起伏形态和横向空间分布;查明地下小断层、小段块和小地质体;探查溶洞等。

地质雷达方法和地震勘探方法的比较:虽然两种方法反映的物理量不一样，但是两者都遵循同一形式的波动方程，都使用脉冲源，均通过记录地下介质交界面的反射波系列来探测地下介质的分布。

雷达波和地震波在运动学上的相识性使其在资料处理中可以借鉴后者的成果。

随着地震资料在油气田勘探、开发领域中的广泛应用。

为降低勘探成本，使地震勘探由原来的以构造描述向精细构造描述和岩性预测方向发展。

要提高地震勘探的分辨率就需要记录有一个较宽的频带，并且每个频率分量应有较高的信噪比，这是高分辨率勘探的核心指导思想。

第32卷第6期物　探　与　化　探Vol.32,No.6 2008年12月GE OPHYSI CAL&GE OCHE M I CAL EXP LORATI O N Dec.,2008　地震映像法及其应用王治华1,仇恒永2,杨振涛1,夏学礼2(1.上海市地质调查研究院,上海　200072;2.安徽省地质矿产勘查局第一水文地质工程队,安徽蚌埠　233000)摘要:简述了地震映像法的特点,并列举了在各种浅部不均体探测中的应用实例,指出了提高其应用效果,拓宽其应用领域应研究的问题。

关键词:地震映象;浅部不均匀体;散射波中图分类号:P631.4 文献标识码:A 文章编号:1000-8918(2008)06-0696-05 地震映像法是近10年来用于探测浅部介质中纵、横向不均匀体(构造、洞穴、障碍物、非金属管道、岩溶、土坝中白蚁巢及空洞、地裂缝与疏松带、滑坡体等)的有效方法。

它不同于常规地震勘探中的折射波法及反射波法有明确的勘查目的层(速度界面、波阻抗界面)。

实质上,它采集的是近震源处的弹性波场,在采集的炮记录上能识别的地震波形有直达波、瑞雷面波、绕(散)射波、转换波,在特殊情况下也能采集到反射波;但它和共偏移距反射波法虽在采集方法上是相同的,却有着本质的区别。

共偏移距反射波法在进行正式数据采集前要进行干扰波调查,确定浅层反射波的最佳接收窗口,然后确定偏移距,以共偏移的采集方式采集某一目的层的反射波。

共偏移反射波法有明确的勘查目的层及它必须严格遵循浅层反射波的最佳接收窗口技术,是它和地震映像法的根本区别。

由于在地震映像图上直达波、面波、绕(散)射波、转换波的干涉现象十分常见,这给波的识别带来困难,目前对复杂波场中各种波的识别尚主要应用波的动力学特征(振幅、相位、频率),并应用这些特征解释勘探剖面下纵、横向的不均匀体。

概括起来该方法有以下特点:数据采集方法简单,共偏移距单道(或2～3道)采集,施工人员需要2～3人即可,具有很高的工作效率;采用小偏移距、小道距采集,地形的影响很小,适用于各种复杂的工作环境;在近震源的面波区采集,锤击震源即可采集到能量较强的弹性波;和常规地震勘探中的反射波法和折射波不同,地震映像法对地下三度体也可探测,可解决常规地震勘查方法解决不了的问题;它主要应用弹性波的动力学特征对波场进行解释,没有繁杂的资料处理流程,是一种能适应各种工作环境、简便、快速的工程物探勘查手段。

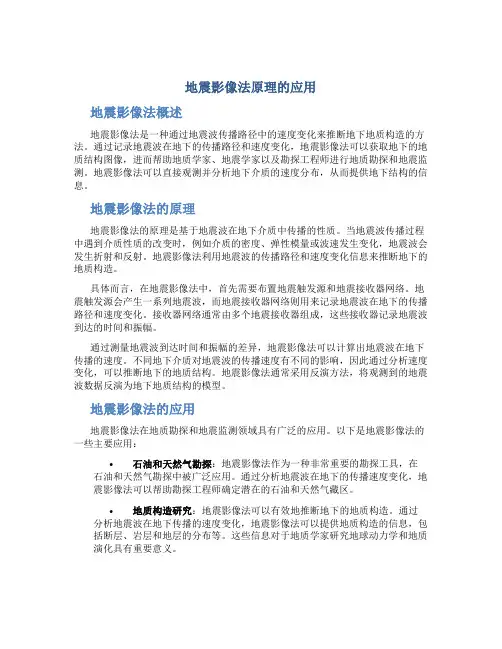

地震影像法原理的应用地震影像法概述地震影像法是一种通过地震波传播路径中的速度变化来推断地下地质构造的方法。

通过记录地震波在地下的传播路径和速度变化，地震影像法可以获取地下的地质结构图像，进而帮助地质学家、地震学家以及勘探工程师进行地质勘探和地震监测。

地震影像法可以直接观测并分析地下介质的速度分布，从而提供地下结构的信息。

地震影像法的原理地震影像法的原理是基于地震波在地下介质中传播的性质。

当地震波传播过程中遇到介质性质的改变时，例如介质的密度、弹性模量或波速发生变化，地震波会发生折射和反射。

地震影像法利用地震波的传播路径和速度变化信息来推断地下的地质构造。

具体而言，在地震影像法中，首先需要布置地震触发源和地震接收器网络。

地震触发源会产生一系列地震波，而地震接收器网络则用来记录地震波在地下的传播路径和速度变化。

接收器网络通常由多个地震接收器组成，这些接收器记录地震波到达的时间和振幅。

通过测量地震波到达时间和振幅的差异，地震影像法可以计算出地震波在地下传播的速度。

不同地下介质对地震波的传播速度有不同的影响，因此通过分析速度变化，可以推断地下的地质结构。

地震影像法通常采用反演方法，将观测到的地震波数据反演为地下地质结构的模型。

地震影像法的应用地震影像法在地质勘探和地震监测领域具有广泛的应用。

以下是地震影像法的一些主要应用：•石油和天然气勘探：地震影像法作为一种非常重要的勘探工具，在石油和天然气勘探中被广泛应用。

通过分析地震波在地下的传播速度变化，地震影像法可以帮助勘探工程师确定潜在的石油和天然气藏区。

•地质构造研究：地震影像法可以有效地推断地下的地质构造。

通过分析地震波在地下传播的速度变化，地震影像法可以提供地质构造的信息，包括断层、岩层和地层的分布等。

这些信息对于地质学家研究地球动力学和地质演化具有重要意义。

•地震监测和预警：地震影像法可以用于地震监测和预警。

通过布置地震接收器网络，记录地震波的传播路径和速度变化，地震影像法可以帮助地震学家实时监测地震活动并预警地震灾害。

地震映像在水域勘察中的运用作者：王兆景，刘轩雄，费建东（浙江有色应用地球物理研究院312000）摘要：地震映像法是以固定偏移距激宽频带弹性波，以共偏移距观测方法，近炮点、宽频带、快速、高密度采集多波列弹性波映像，其中含有直达波和来自不同地质体的绕射波、反射波等信息。

通过对所接受的多波列地震波的振幅、频率、相位的对比分析，可查明地层的分层情况。

它既可以用于陆上，也适用于水域勘察。

本文着重介绍地震映像在水域勘察中的实施，并对实际操作中遇到问题进行讨论。

关键词：地震映像宽频纵波引言：水域工程物探主要是由陆地工程物探发展而来，它和陆地工程物探的多种方法一样，为了探查水下的第四系土层、基岩分布及地质构造，也可以采用电磁法（瞬态电磁法、地质雷达等）、磁法、重力法、地震手段。

但由于水域工程物探较陆地物探有其独特的地方，一是水是低阻体，尤其是海水电阻更低；二是需探测水底地形以下深度，而水的深浅不同，浅的3-5米，深的可达到百米；三是水底是很强的反射界面。

这需要选择物探手段，陆地物探中的电法，电磁法就不易在水中采用，尤其在海水中采用。

有资料显示，100MHz天线的探地雷达在淡水中的探测不超过10米，而在海水就更浅了。

因此，地震物探就作为水域物探的首选的方法。

文章主要讨论了地震映像在水域勘察中遇到的问题及实际采用技术方法，并对地震映像的特性及适用范围进行延伸。

1.1方法及原理介绍：地震映像（又称高密度地震勘探和地震多波勘探），是基与反射波法中最佳偏移距发展起来的。

这种方法可以利用多种地震波作为有效波来进行勘探，也可以根据探测目的的要求仅采用某一种特定的地震波作为有效波。

地震映像法由于每个记录道都采用了相同的偏移距，则地震记录上的时间变化主要为地下地质体的反映，这给资料解释带来极大的方便，可直接对资料进行数字解释，如频谱分析、相关分析等。

1.2 测区的地质情况与判断的基本原则地震记录仪之所以能反映各地质体的区别，其原理是地层与地层之间存在着波阻抗差异。

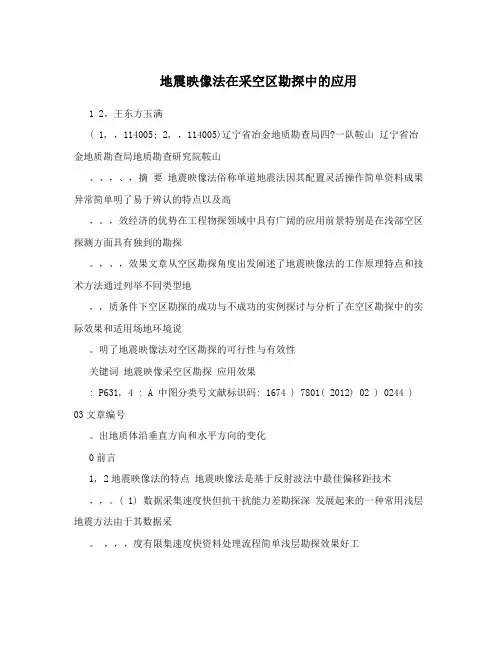

地震映像法在采空区勘探中的应用1 2，王东方玉满( 1, ，114005; 2, ，114005)辽宁省冶金地质勘查局四?一队鞍山辽宁省冶金地质勘查局地质勘查研究院鞍山、、，、，摘要地震映像法俗称单道地震法因其配置灵活操作简单资料成果异常简单明了易于辨认的特点以及高，。

，效经济的优势在工程物探领域中具有广阔的应用前景特别是在浅部空区探测方面具有独到的勘探。

，、，效果文章从空区勘探角度出发阐述了地震映像法的工作原理特点和技术方法通过列举不同类型地，，质条件下空区勘探的成功与不成功的实例探讨与分析了在空区勘探中的实际效果和适用场地环境说。

明了地震映像法对空区勘探的可行性与有效性关键词地震映像采空区勘探应用效果: P631, 4 : A 中图分类号文献标识码: 1674 ) 7801( 2012) 02 ) 0244 ) 03文章编号。

出地质体沿垂直方向和水平方向的变化0前言1, 2地震映像法的特点地震映像法是基于反射波法中最佳偏移距技术，，。

( 1) 数据采集速度快但抗干扰能力差勘探深发展起来的一种常用浅层地震方法由于其数据采。

，，，度有限集速度快资料处理流程简单浅层勘探效果好工，( 2)，作效率高等特点而备受专业人员的青睐目前已成资料解释中可以利用多种波的信息即有，、、。

，、效波不但是反射波还可以是折射波面波绕射波为适应各种工作环境简洁快速的工程物探勘查手。

，( 3) ，段但由于方法本身的特点其使用范围也受到一在探测目的单一只需研究横向的地质情。

，，，，定限制所以在不同工作区此方法是否适用必须况下效果较好而探测目的层较多时不易确定最，。

通过试验来进行选择本文通过不同地区的工作效佳偏移距( 4) ，。

由于每个记录都采用了相同的偏移距地果来说明其适用性震记录上的时间变化主要为地下地质异常体的反1地震映像法的基本原理及特点，。

映给资料解释带来极大的方便1, 1地震映像法的基本原理 2工作方法及技术要求( 地震映像又称高密度地震勘探和地震多波勘2, 1工作方法 ) ，，探是通过采用最佳偏移距利用多种波作为有效，，，波来进行勘探也可以根据探测目的的要求仅采用 ( 1) 在测量过程中每次激发在接收点采用单。

桥梁、隧道、城市建设等工程中地震映像技术的应用与分析发布时间：2021-06-29T05:00:43.300Z 来源：《建筑学研究前沿》2020年26期作者：彭迪臻卢胜辉杨荣[导读] 桥梁、隧道、城市建设等工程项目中经常遇到复杂的地质环境，特别是在岩溶发育区域，因此快速的摸清不良地质体的赋存情况，确保工程建设项目的施工及后期的使用安全也尤为重要。

地震映像法是一种快速有效地勘探方法，利用较小的最佳偏移距，分窗口带通滤波等方式，压制干扰波，突出有效波根据不同类型的不良地质体在剖面上的表现特征，结合地质资料，利用反射波的运动学和动力学特征，就能够有效地确定地下不良地质体的赋存位置和形态。

彭迪臻卢胜辉杨荣广西壮族自治区地球物理勘察院摘要：桥梁、隧道、城市建设等工程项目中经常遇到复杂的地质环境，特别是在岩溶发育区域，因此快速的摸清不良地质体的赋存情况，确保工程建设项目的施工及后期的使用安全也尤为重要。

地震映像法是一种快速有效地勘探方法，利用较小的最佳偏移距，分窗口带通滤波等方式，压制干扰波，突出有效波根据不同类型的不良地质体在剖面上的表现特征，结合地质资料，利用反射波的运动学和动力学特征，就能够有效地确定地下不良地质体的赋存位置和形态。

一、地震映像技术方法原理地震映像法是反射波法中采集有效波的最佳偏移距技术的一种特例，其工作中的难点是最佳偏移距的确定。

为了获得具有高信噪比和宽频带的地震映像记录，在工区使用多道地震仪获取了一定长度的试验剖面，通过对试验剖面上的各种波的频率、传播速度和时间、振幅以及相互关系等的分析，以最好地反映探测目标的有效波的偏移距为最佳偏移距。

实际情况表明，最佳偏移距较小更能发挥地震映像法的特性。

这是因为地震映像法采用较小的震-检距单道工作，地形对它的影响小，对缓倾角反射面基本上是垂直入射，特别是根据最佳窗口理论，较小的震-检距能较为有效地避开面波干扰。

地震映像法的时间剖面记录的是激发点与接收点之间的垂直反射时间，采集过程中又采用相等的移动距离。

DOI：10.16660/ki.1674-098X.2007-5640-6613地震映像法和探地雷达法在城市地质勘查中的应用①胡彦军(山西华冶勘测工程技术有限公司 山西太原 030002)摘 要：地质勘查要面对环境复杂的施工环境，有的复杂地质处在明显位置，有的处在隐伏状态。

采用地质勘查的方法，对于不能达到施工要求的地质进行提前勘查，并根据地质情况设计施工方案。

以帮助工程顺利开展。

例如为了解决路面塌陷问题，做好地下孔洞的勘查，探明岩溶位置以及空间规模，采用地震映射法和探底雷达法，结合勘查结果分析，对岩溶地质发育取得良好的勘查效果，用以指导施工处理。

另外采用地震影响法和探地雷达法结合的方式能够为地质灾害治理提供依据。

本文对地震映像法和探地雷达法在城市地质勘查中应用进行分析，希望能够对提升物探技术水平具有参考价值。

关键词：地震映像法 探地雷达法 地质勘查 工作质量中图分类号：P624 文献标识码：A 文章编号：1674-098X(2020)12(b)-0014-04The Application of Seismic Imaging Method and Ground Penetrating Radar Method in Urban Geological ExplorationHU Yanjun(Shanxi Huaye Survey Engineering Technology Co., Ltd., Taiyuan, Shanxi Province, 030002 China)Abstract: Geological exploration must face the complex construction environment, some complex geology is in the obvious position, some is in the hidden state. By using the method of geological exploration, the geological exploration can not meet the construction requirements in advance, and according to the geological conditions design construction program. To help with the project. For example, in order to solve the problem of road surface collapse, do a good job in the exploration of underground cavities, and find out the location and spatial scale of karst, the seismic mapping method and the ground penetrating radar method are used, combined with the analysis of the exploration results, to obtain good exploration results for the development of karst geology, to guide the construction process. In addition, the combination of seismic impact method and ground penetrating radar method can provide a basis for geological disaster management. In this paper, the application of seismic imaging method and ground penetrating radar (GPR) method in urban geological exploration is analyzed. It is hoped that it can be of reference value to improve the level of geophysical exploration technology.Key Words: Seismic imaging method; Ground penetrating radar method; Geological exploration; Quality of work①作者简介：胡彦军（1988—），男，汉族，山西太原人，本科，工程师，研究方向为地球物理勘查、地质灾害勘查。

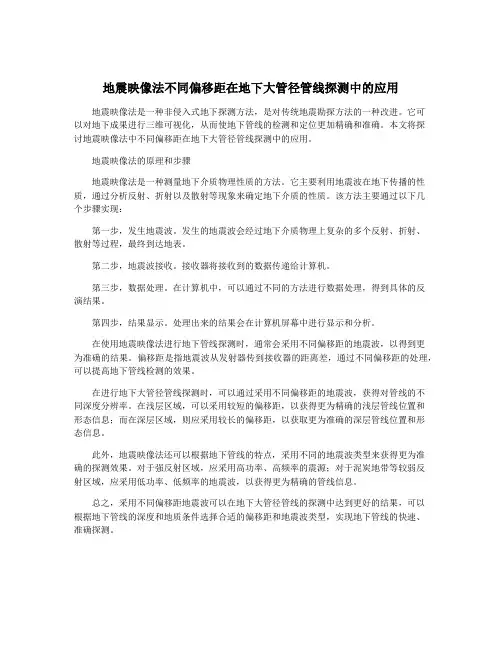

地震映像法不同偏移距在地下大管径管线探测中的应用地震映像法是一种非侵入式地下探测方法，是对传统地震勘探方法的一种改进。

它可以对地下成果进行三维可视化，从而使地下管线的检测和定位更加精确和准确。

本文将探讨地震映像法中不同偏移距在地下大管径管线探测中的应用。

地震映像法的原理和步骤地震映像法是一种测量地下介质物理性质的方法。

它主要利用地震波在地下传播的性质，通过分析反射、折射以及散射等现象来确定地下介质的性质。

该方法主要通过以下几个步骤实现：第一步，发生地震波。

发生的地震波会经过地下介质物理上复杂的多个反射、折射、散射等过程，最终到达地表。

第二步，地震波接收。

接收器将接收到的数据传递给计算机。

第三步，数据处理。

在计算机中，可以通过不同的方法进行数据处理，得到具体的反演结果。

第四步，结果显示。

处理出来的结果会在计算机屏幕中进行显示和分析。

在使用地震映像法进行地下管线探测时，通常会采用不同偏移距的地震波，以得到更为准确的结果。

偏移距是指地震波从发射器传到接收器的距离差，通过不同偏移距的处理，可以提高地下管线检测的效果。

在进行地下大管径管线探测时，可以通过采用不同偏移距的地震波，获得对管线的不同深度分辨率。

在浅层区域，可以采用较短的偏移距，以获得更为精确的浅层管线位置和形态信息；而在深层区域，则应采用较长的偏移距，以获取更为准确的深层管线位置和形态信息。

此外，地震映像法还可以根据地下管线的特点，采用不同的地震波类型来获得更为准确的探测效果。

对于强反射区域，应采用高功率、高频率的震源；对于泥炭地带等较弱反射区域，应采用低功率、低频率的地震波，以获得更为精确的管线信息。

总之，采用不同偏移距地震波可以在地下大管径管线的探测中达到更好的结果，可以根据地下管线的深度和地质条件选择合适的偏移距和地震波类型，实现地下管线的快速、准确探测。

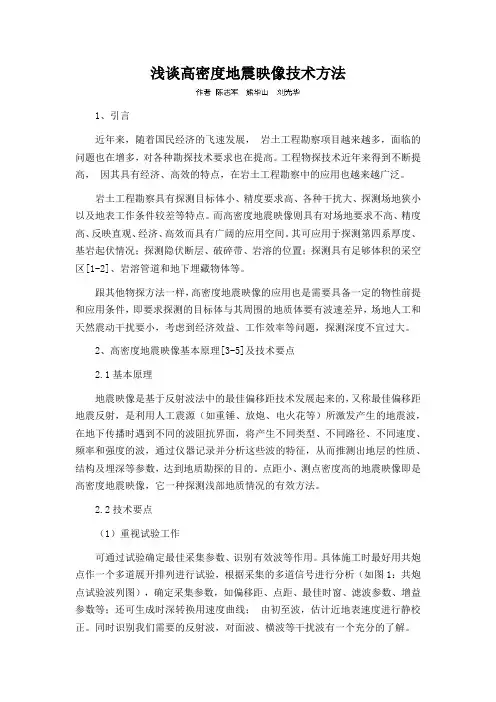

浅谈高密度地震映像技术方法1、引言近年来，随着国民经济的飞速发展，岩土工程勘察项目越来越多，面临的问题也在增多，对各种勘探技术要求也在提高。

工程物探技术近年来得到不断提高，因其具有经济、高效的特点，在岩土工程勘察中的应用也越来越广泛。

岩土工程勘察具有探测目标体小、精度要求高、各种干扰大、探测场地狭小以及地表工作条件较差等特点。

而高密度地震映像则具有对场地要求不高、精度高、反映直观、经济、高效而具有广阔的应用空间。

其可应用于探测第四系厚度、基岩起伏情况；探测隐伏断层、破碎带、岩溶的位置；探测具有足够体积的采空区[1-2]、岩溶管道和地下埋藏物体等。

跟其他物探方法一样，高密度地震映像的应用也是需要具备一定的物性前提和应用条件，即要求探测的目标体与其周围的地质体要有波速差异，场地人工和天然震动干扰要小，考虑到经济效益、工作效率等问题，探测深度不宜过大。

2、高密度地震映像基本原理[3-5]及技术要点2.1基本原理地震映像是基于反射波法中的最佳偏移距技术发展起来的，又称最佳偏移距地震反射，是利用人工震源（如重锤、放炮、电火花等）所激发产生的地震波，在地下传播时遇到不同的波阻抗界面，将产生不同类型、不同路径、不同速度、频率和强度的波，通过仪器记录并分析这些波的特征，从而推测出地层的性质、结构及埋深等参数，达到地质勘探的目的。

点距小、测点密度高的地震映像即是高密度地震映像，它一种探测浅部地质情况的有效方法。

2.2技术要点（1）重视试验工作可通过试验确定最佳采集参数、识别有效波等作用。

具体施工时最好用共炮点作一个多道展开排列进行试验，根据采集的多道信号进行分析（如图1：共炮点试验波列图），确定采集参数，如偏移距、点距、最佳时窗、滤波参数、增益参数等；还可生成时深转换用速度曲线；由初至波，估计近地表速度进行静校正。

同时识别我们需要的反射波，对面波、横波等干扰波有一个充分的了解。

（2）最佳偏移距技术[6]最佳偏移距的选择是高密度地震映像的核心技术，可通过试验工作确定。

地震映像法不同偏移距在地下大管径管线探测中的应用1. 引言1.1 背景介绍地震映像法是一种利用地震波在地下传播的特性来探测地下结构的方法。

在地震勘探中，地震波会遇到不同密度和速度的地质体时发生折射和反射，在地震波传播的过程中产生的地震波数据可以被记录下来，通过对这些数据的分析可以揭示地下结构的特征。

地震映像法在近年来在地下管线探测中得到了广泛的应用，尤其是在探测大管径管线方面具有独特优势。

地下大管径管线往往埋藏在较深的地下深度，传统的探测方法存在精度不高、易受干扰等问题，而地震映像法则能够在不破坏地面的情况下快速、准确地探测管线的位置、尺寸和深度信息。

通过不同偏移距的地震数据采集和处理，可以获得管线的地下映像图，进而实现对管线的精确定位和识别。

这为地下管线的勘探和管理提供了新的解决方案，对减少地下管线事故、保障地下管线运行安全具有重要意义。

在本文中，将深入探讨地震映像法在地下大管径管线探测中的应用，并结合案例分析和数据处理技术，以期为相关领域的研究和实践提供参考和借鉴。

1.2 研究意义地震映像法在地下管线探测中具有重要的应用价值，尤其是针对地下大管径管线的探测。

通过不同偏移距的地震映像法，可以更准确地确定地下大管径管线的位置、管径和材质等关键信息。

这对于城市建设、管网安全管理以及灾害防范具有重要意义。

地下大管径管线通常包括城市的供水管网、排水管网、燃气管线等，其安全运行对于城市的正常生活秩序至关重要。

地下大管径管线通常埋藏较深，难以直接观测和检测。

利用地震映像法结合不同偏移距的技术，可以在不破坏地表的情况下准确、快速地获取地下管线信息，有效避免了传统探测方法中可能涉及的地面开挖和破坏问题。

研究地震映像法在地下大管径管线探测中的应用具有重要的现实意义。

通过该研究，可以提高城市管网的管理水平，降低管线事故的发生率，保障城市居民的生活安全，推动城市基础设施建设向智能化、高效化方向发展。

科学研究在此领域的探索和实践将为城市发展和社会经济的可持续发展做出积极贡献。

管道穿越勘探地震映像法运用1引言地震映像法是工程地震反射法的一种，它以地层的弹性差异为基础，通过对激发、接收反射的地震波的分析达到勘查的目的。

在野外工作中，地震映像法通常是在最佳窗口内选择一个最佳公共偏移距，接收反射波，并使有效反射波与干扰波包括面波和直达波在时间记录上分离，以便后续的处理与解释，然后移动震源，保持所选定的偏移距进行单道接收，采集的地震波在计算机上经简单的数字处理后，即可得到直观地反映地下地质体形态的时间剖面。

该方法的主要优点是数据采集效率高，处理简单，不需做动校正，从而不存在由动校正造成的波形拉伸畸变或由近地表广角反射引起的畸变。

有资料表明采用地震映像法进行水上勘查是一种行之有效的方法Ⅲ。

一般情况下，地震映像法所得到的时间剖面，不能直观的反映地下地质体的空间分布特征，因此，常采用预估地下地质体的速度特征的方法来估算地下地质体的埋深。

本文通过已知的钻井资料，建立工区的速度模型，结合地震映像法所得的时间剖面，得到地下地质体的空间分布特征。

2基本原理2．1地震映像法的基本原理地震映像法，又称地震共偏移距法，是以地层的物性差异为基础，用相同的小偏移距逐步移动测点接收地震信号，在地面或水面对地下地层或目标体进行连续扫描，利用多种地震波信息来探测地下介质变化的浅层地震勘探方法，如图1所示。

厂『—对于地震映像法而言，其反射波旅行时为，其中，式中为炮检距，为一固定值。

当反射界面为水平界面时，它为一直线。

2．2建立工区的速度模型一般情况下，地震映像法所得的剖面为时间剖面，但是不能直观地反映地下介质的空间分布特征，为解决这个问题，本文通过利用已知的钻井资料，建立工区的速度模型，并结合地震映像法的时间剖面，得出地震映像法的深度剖面。

其地震映像法时间与深度关系如图2所示。

度，为偏移距，0为入射角，为自激自收时间，为反射波的双层旅行时，为单层旅行时，为该层的速度。

则消去0，则可得到在某管道穿越的勘查中，该工区上的覆地层主要为第四系松散堆积层，主要成分为砂岩、砂卵石以及粘土；下伏地层主要有侏罗系沙溪庙组砂岩以及自流井组灰白色泥灰岩、泥岩，砂泥岩互层，岩层分布较复杂，局部地区裂隙比较发育。

地震映像法不同偏移距在地下大管径管线探测中的应用地震映像法是一种地球物理勘探方法，通过利用地面震源激发地下的地震波，利用地下介质对地震波的反射和折射情况，获取地下结构信息的方法。

地震映像法在地下大管径管线探测中有着广泛的应用。

地下大管径管线探测是指利用地球物理勘探方法，对埋藏在地下的管线进行定位、勘测和检测工作。

常用的方法有电磁法、地震勘探、探地雷达等。

地震勘探是一种非破坏性的方法，可以对地下管线进行准确的探测。

1. 定位管线位置：地震映像法可以通过分析地震波的反射和折射情况，确定地下管线的准确位置。

通过放置接收器接收地震波信号，并对信号进行处理，可以绘制出地下管线的位置图。

2. 判断管线路径：通过分析地震映像法获取的地下结构信息，可以确定管线的路径。

地震波在地下介质中的传播速度和路径会受到地下结构的影响，因此可以通过分析地震映像法的数据，推测出管线的路径。

3. 评估管线状态：地震映像法可以发现地下管线的变形、挤压等异常情况，从而评估管线的状态。

通过观察地震映像法的数据，可以判断地下管线是否存在破损、漏水等问题，为后续的维修和维护工作提供依据。

4. 避免施工破坏：地震映像法可以帮助工程施工人员准确定位和避免地下管线，避免施工中对管线的破坏。

地震映像法可以在施工前对地下管线进行全面的勘查和探测，提供准确的管线位置及状态信息，为施工工作提供参考和指导，降低了施工风险。

地震映像法在地下大管径管线探测中有着重要的应用价值。

通过地震映像法可以确定地下管线的位置、路径和状态，避免施工破坏，提高施工效率和安全性。

对于保障城市基础设施运行和管理具有重要意义。

地震映像法不同偏移距在地下大管径管线探测中的应用地震映像法是一种地球物理勘探技术，通过记录地震波在地下传播的路径和速度，从而获取地下结构的信息。

在地下大管径管线探测中，地震映像法可以帮助工程师们确定管线的位置、深度和周围地质环境，为施工和维护提供重要的参考信息。

不同偏移距对地震映像法的应用有着重要的影响，下面我们将深入探讨不同偏移距在地下大管径管线探测中的应用。

一、地震映像法概述地震映像法是一种重要的地球物理勘探技术，它利用地震波在地下传播的特性来获取地下结构的信息。

在地震映像法中，会通过在地面布置观测器，并在地面上或井下炸药爆炸来产生地震波。

观测器记录地震波在地下的传播路径和速度，然后通过数据处理和分析，得出地下结构的模型，如地层的分布、岩性、裂缝等信息。

地震映像法可以应用于许多领域，包括地质勘探、矿产勘探、城市地下管线探测等。

二、地下大管径管线探测的重要性地下大管径管线包括供水管线、污水管线、燃气管线等，它们承载着城市的基础设施功能。

对于这些地下大管径管线的准确定位和周围地质环境的了解，对城市规划、施工和维护都至关重要。

地下大管径管线探测成为了城市建设和维护中的重要环节。

在地震映像法中，偏移距是指地震波在地下传播的距离。

不同偏移距下，地震波在地下的穿透能力、分辨率和成像深度都会有所不同，因此会对地下大管径管线探测产生影响。

1. 浅部探测对于浅部管线的探测，通常选择较小的偏移距。

较小的偏移距可以提供更高分辨率的地下结构成像，能更准确地确定管线的位置和周围地质环境。

较小的偏移距能够更好地反映地下浅层的变化，对于管线的浅部检测十分重要。

在一些情况下，需要对地下管线进行全面的探测，包括浅部和深部。

此时，需要综合考虑不同偏移距的优劣势，并通过综合处理地震数据来进行地下结构成像，以获取全面的地下管线信息。
