制冷系统部件节流

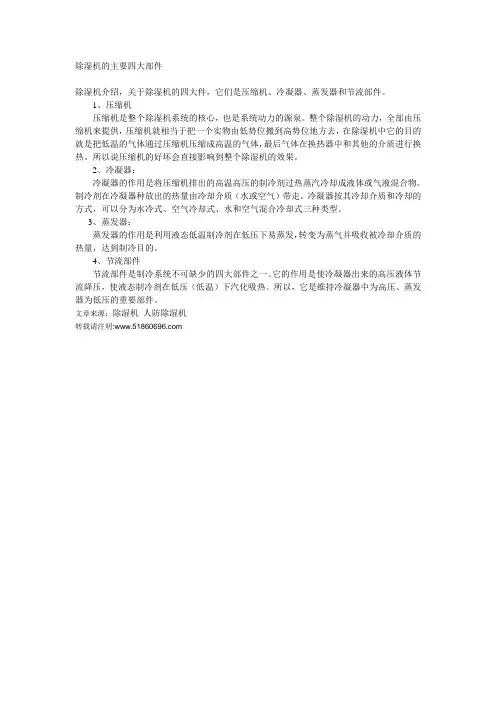

除湿机的主要四大部件
除湿机介绍，关于除湿机的四大件，它们是压缩机、冷凝器、蒸发器和节流部件。

1、压缩机
压缩机是整个除湿机系统的核心，也是系统动力的源泉。

整个除湿机的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在除湿机中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热。

所以说压缩机的好坏会直接影响到整个除湿机的效果。

2、冷凝器：
冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。

制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。

冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。

3、蒸发器：
蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。

4、节流部件
节流部件是制冷系统不可缺少的四大部件之一。

它的作用是使冷凝器出来的高压液体节流降压，使液态制冷剂在低压（低温）下汽化吸热。

所以，它是维持冷凝器中为高压、蒸发器为低压的重要部件。

文章来源：除湿机人防除湿机
转载请注明:。

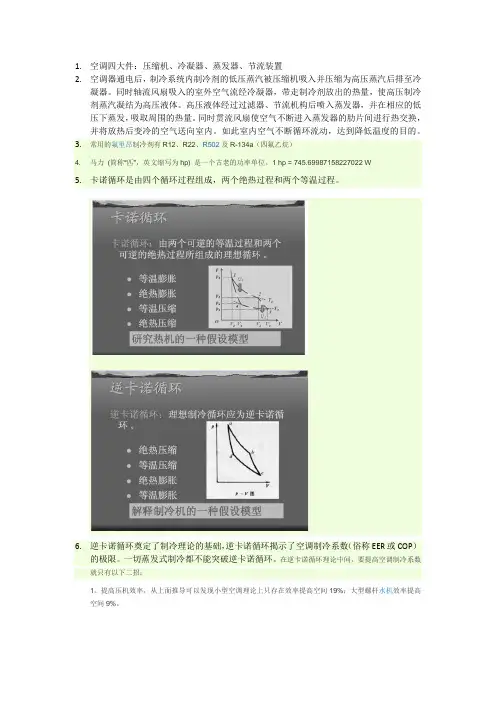

1.空调四大件：压缩机、冷凝器、蒸发器、节流装置2.空调器通电后，制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器。

同时轴流风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压制冷剂蒸汽凝结为高压液体。

高压液体经过过滤器、节流机构后喷入蒸发器，并在相应的低压下蒸发，吸取周围的热量。

同时贯流风扇使空气不断进入蒸发器的肋片间进行热交换，并将放热后变冷的空气送向室内。

如此室内空气不断循环流动，达到降低温度的目的。

3.常用的氟里昂制冷剂有R12、R22、R502及R-134a（四氟乙烷）4. 马力(简称“匹”，英文缩写为hp) 是一个古老的功率单位。

1 hp = 745.69987158227022 W5.卡诺循环是由四个循环过程组成，两个绝热过程和两个等温过程。

6.逆卡诺循环奠定了制冷理论的基础，逆卡诺循环揭示了空调制冷系数（俗称EER或COP）的极限。

一切蒸发式制冷都不能突破逆卡诺循环。

在逆卡诺循环理论中间，要提高空调制冷系数就只有以下二招：1。

提高压机效率，从上面推导可以发现小型空调理论上只存在效率提高空间19%；大型螺杆水机效率提高空间9%。

2。

膨胀功损失与内部摩擦损失（所谓内部不可逆循环）：其中减少内部摩擦损失几乎没有空间与意义。

在我们songrui版主的液压马达没有问世之前，解决膨胀功损失的唯一方法是采用比容大的制冷剂，达到减少输送质量的目的。

如R410A等复合冷剂由于比容较R22大，使膨胀功损失有所减少，相对提高了制冷系数。

但是就目前情况看通过采用比容大的制冷剂，制冷系数提高空间不会超过6%。

（极限空间12%）7.空调器的能效比，就是名义制冷量（制热量）与运行功率之比，即EER和COP。

空调能效比越高就越省电，家里也就越省钱。

目前国内销售的空调都有“中国能效标识”（CHINA ENERGY LABEL）字样的彩色标签，为蓝白背景的彩色标识，分为1、2、3共3个等级，等级1表示产品达到国际先进水平，最节电，即耗能最低；等级2表示比较节电；等级3表示产品的能源效率为我国市场的平均水平（旧能效等级分为1-5级分别代表不同的能效等级）。

过滤式油分离器靠过滤网处流向改变、降速和过滤网的过 滤作用将油滴分离出来。
五、集油器
又称为放油器，是由钢板制成的筒状容器，其上设有进 油管、放油管、出气管、压力表接管以及液位计等，结构形 式如图。它只适用于氨制冷系统中，用于收集和存放从油分 离器、冷凝器、储液器以及蒸发器等设备中分离出来的润滑 油，再按照一定的操作程序，由集油器排出制冷系统。
第三节 控制机构
（一）蒸发压力调节阀
图5-36 直动型蒸发压力调节阀结构图 1-密封帽；2-垫片；3-调节螺母；4-主弹 簧；5-阀体；6-平衡波纹管；7-阀板； 8-阀座；9-阻尼装置；10-压力表接头； 11-盖帽；12-垫片；13-插入物
图 5-37 控制型蒸发压力调节器
（二）压缩机吸气压力调节阀
二、气液分离器
作用：① 分离低压蒸汽中的液滴，防止制冷压缩机湿冲程； ② 防止制冷剂蒸汽进入蒸发器中，提高蒸发器的传热效果。
位置：设置在蒸发器与压缩机回汽管之间。
三、过滤器和干燥器
过滤器用于清除制冷剂中的机械杂质，如金属屑、焊渣、 氧化皮等。它分气体过滤器和液体过滤器两种。
干燥器只用于氟利昂制冷系统中。因为氟利昂不溶于 水或仅有限地溶解，系统中制冷剂含水量过多，会引起制 冷剂分解，金属腐蚀，并产生污垢和使润滑油乳化等。
七、安全装置
（一）安全阀
（二）熔塞
一旦压力容器出现意外事故时，容器内压力骤然升高， 温度也随之升高；当温度升高到一定值时，熔塞中的低熔点 合金即熔化，容器中的制冷剂排入大气，从而达到保护设备 及人身安全的目的。
（三）紧急泄氨器
如图为其结构示意图。氨液从正 顶部进入，给水从壳体上部侧面进入。 当出现意外紧急情况时，可将给水管 的进水阀与氨液泄出阀开启，使大量 水与氨液混合，形成稀氨水排入下水 道，以防引起严重事故。

制冷原理小结1．蒸气压缩式制冷系统基本组成有压缩机，冷凝器，节流机构和蒸发器。

2．压缩机作用：从蒸发器吸入低温低压气态制冷剂，经压缩变为高温高压硅堆气态制冷剂。

3．冷凝器作用：将压缩机排出的高温高压气态制冷剂与冷却介质进行热交换，放热冷凝为高温高压液态制冷剂。

4、节流机构作用：对冷凝后的高温高压液态制冷剂节流降压，成为低温低压液态制冷剂。

5、蒸发器作用：节流机构向蒸发器供液，低温低压液态制冷剂从被冷却介质吸热汽化，变为低温低压气态制冷剂，而被冷却介质在此实现制冷目的。

理想制冷循环小结1.理想制冷循环是逆卡诺循环，在实际过程中是不存在的。

2.理想制冷制冷循环组成：等熵压缩、定温冷凝、等熵膨胀、定温蒸发制冷。

3.制冷系数是衡量制冷循环经济性的指标。

4.理想制冷循环制冷系数只与冷却介质和被冷却介质的温度有关，为最大制冷系数。

5.热力完善度是衡量实际制冷循环接近理想制冷循环程度的指标。

理论制冷循环小节1.理论制冷循环是假设条件下的制冷循环，虽比理想制冷循环接近实际情况，在工程中仍难以实现。

2.理论制冷循环组成：等熵压缩、等压冷凝、等焓节流、等压蒸发制冷。

3.理论制冷循环势力计算参数包括4.其用途： q0、、Q0-------------蒸发器；冷凝器；压缩机；压缩机及其匹配电机；制冷剂流量；制冷系统体积；制冷系统经济性。

实际制冷循环小结1.带液体过冷是为了提高制冷系数，在理论制冷循环基础上增加一个等压放热过程。

2.带蒸气过热是为了安全运行，是在理论制冷循环基础上增加一个等压吸热过程。

3.回热循环是液体过冷和蒸气过热是一个换热器中同时完成，但使用受限。

4.实际压缩过程不是等熵过程，而是一个多变过程，能量损耗可通过压缩机效率表示。

5.实际制冷循环热力计算要考虑压缩功率损耗、输气量损耗、工质流动阻力、液化过冷、蒸气过热、传热温差等众多实际因素影响。

影响制冷循环效率的因素小结1.压缩机的性能系数COP和能效比EER都是衡量制冷压缩机经济性的指标。
