制冷系统零部件介绍-暖通空调

空调制冷系统的组成一、空调制冷系统的概述空调制冷系统是指通过一定的技术手段，将室内热量转移到室外，从而达到降低室内温度的目的。

其基本组成包括压缩机、冷凝器、膨胀阀和蒸发器等。

二、压缩机压缩机是空调制冷系统中最重要的部件之一，其作用是将低温低压的制冷剂吸入，经过压缩后变成高温高压气体。

常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机等。

三、冷凝器冷凝器是将高温高压气体中的热量释放出来，并使其变成高压液体的设备。

在空调制冷系统中，通常采用水或空气作为散热介质。

常见的冷凝器有管式冷凝器和板式冷凝器等。

四、膨胀阀膨胀阀是控制制冷剂流量的重要部件之一，在整个系统中起着非常关键的作用。

其主要功能是将高温高压液体通过细小的孔口流出，使其压力降低，同时温度也随之降低。

常见的膨胀阀有毛细管膨胀阀和电子膨胀阀等。

五、蒸发器蒸发器是将低温低压的制冷剂吸入，并通过与室内空气的接触来吸收热量的设备。

在空调制冷系统中，通常采用水或空气作为冷却介质。

常见的蒸发器有板式蒸发器和管式蒸发器等。

六、其他组成部件除了上述四个基本组成部件外，空调制冷系统还包括很多其他的组成部件，如制冷剂、管路、控制系统等。

1. 制冷剂：是指在空调制冷系统中用于传递热量和完成制冷循环的介质。

常见的制冷剂有R22、R410A等。

2. 管路：是将各个组成部件连接起来并传递制冷剂流动的重要部分。

通常采用铜管或钢管等材料。

3. 控制系统：是对整个空调制冷系统进行控制和监测的设备。

包括温度传感器、压力传感器、控制器等。

七、总结空调制冷系统是由多个组成部件组成的一个复杂的系统，其中压缩机、冷凝器、膨胀阀和蒸发器是其基本组成部分。

在实际应用中，还需要考虑制冷剂、管路和控制系统等其他因素。

只有各个组成部分协调配合，才能实现良好的制冷效果。

制冷系统零部件介绍暖通空调制冷系统零部件介绍——暖通空调引言制冷系统和暖通空调是现代建筑中不可或缺的设施。

制冷系统用于调节室内温度，确保人们的舒适度；而暖通空调则提供暖风、冷风和新鲜空气，满足室内空气质量的需求。

本文将详细介绍制冷系统的主要零部件以及暖通空调的相关知识。

制冷系统零部件1、压缩机：压缩机是制冷系统的核心部件，负责将低温低压的制冷剂气体压缩成高温高压的气体，为制冷循环提供动力。

2、蒸发器：蒸发器是制冷系统中的降温设备，通过吸收室内空气中的热量，使室内温度降低。

3、冷凝器：冷凝器是制冷系统中的加热设备，通过向室内空气释放热量，使室内温度升高。

4、节流装置：节流装置控制制冷剂流量，并确保系统在运行过程中保持压力稳定。

5、毛细管：毛细管是一种细长的管道，通过控制制冷剂的流量，达到调节系统压力和温度的目的。

暖通空调介绍暖通空调是一种综合性的空气调节系统，包括加热、通风和空气净化等功能。

它主要由以下几个部分组成：1、冷热源：冷热源设备为暖通空调提供冷量和热量，通常采用锅炉、冷水机组等设备。

2、空气处理设备：空气处理设备对室内空气进行加热、冷却、加湿或除湿等处理，以保证室内空气的舒适度。

3、通风设备：通风设备用于将室外新鲜空气引入室内，同时将室内空气排出，保证室内空气的新鲜度和流动度。

4、控制设备：控制设备用于监测室内温度和湿度，并根据设定值自动调节暖通空调的运行状态。

应用范围暖通空调广泛应用于商业、工业和住宅等领域，为人们提供舒适的室内环境。

在商业建筑中，暖通空调确保商店、办公室和酒店等场所的舒适温度；在工业建筑中，暖通空调为生产过程提供必要的环境条件；在住宅建筑中，暖通空调则保证家庭成员的生活舒适度。

结论制冷系统和暖通空调是现代建筑中不可或缺的设施，它们为人们提供了舒适的生活和工作环境。

了解制冷系统的主要零部件以及暖通空调的结构和功能，有助于更好地理解这两种设施的工作原理和应用特点。

随着科技的不断进步，制冷系统和暖通空调的技术也将不断发展和完善，为人们提供更加舒适、节能和环保的生活条件。

暖通空调系统分类
暖通空调系统是指为了调节室内空气温度、湿度、流速、净化和通风等要求，通过合理的技术措施，使室内环境舒适、卫生、安全和节能的一种空气处理系统。

根据其工作原理和组成部分的不同，可以将暖通空调系统分为以下几类。

1. 空气调节系统：由空调机组、风管、送风口、回风口等组成，用于调节室内温度、湿度和新风量。

2. 新风系统：主要由新风机、净化过滤装置、风管、送风口等组成，用于引入室外干净新鲜空气，提高室内空气质量。

3. 排风系统：由排风机、排风管、排风口等组成，用于排出室内污浊空气和异味，保持室内空气的清新。

4. 空气净化系统：主要由空气净化器、过滤器等组成，用于过滤、清洁、消毒室内空气，提高室内空气质量。

5. 暖气系统：主要由燃气锅炉、散热器、管路、水泵等组成，用于提供室内供暖。

6. 空调制冷系统：由冷水机组、风机盘管、冷却塔、水泵、冷媒管路等组成，用于调节室内温度，提供冷却效果。

以上就是常见的暖通空调系统分类，不同的系统组合可以根据实际需求进行选择，以满足不同场所对室内环境要求的不同。

- 1 -。

制冷各部件的功能制冷系统是现代生活中常见的设备，用于调节室内温度。

制冷系统由多个部件组成，每个部件都有其特定的功能。

以下将详细介绍制冷系统中各个部件的功能。

1. 压缩机：压缩机是制冷系统中最重要的部件之一。

其主要功能是将制冷剂从低压状态压缩为高压状态。

通过压缩制冷剂，其温度和压力都得以提高，为后续的制冷过程提供能量。

2. 蒸发器：蒸发器是制冷系统中的另一个重要部件。

其主要功能是将高温高压的制冷剂转变为低温低压状态。

当制冷剂经过蒸发器时，其与外界空气接触，吸收空气中的热量，从而使蒸发器内的温度降低，实现制冷效果。

3. 冷凝器：冷凝器是制冷系统中的热交换器，其主要功能是将高温高压的制冷剂冷却为高温低压状态。

冷凝器将制冷剂与外界空气进行热交换，使制冷剂释放热量，从而使其温度降低。

冷凝器通常采用散热器的形式，通过散热鳍片和风扇的作用来加速热量的散发。

4. 膨胀阀：膨胀阀是制冷系统中的调节阀，其主要功能是调节制冷剂的流量和压力。

膨胀阀通过控制制冷剂的流速来控制制冷系统的制冷效果。

当制冷剂通过膨胀阀时，其压力和温度都会下降，从而实现制冷效果。

5. 制冷剂：制冷剂是制冷系统中的重要介质，其主要功能是在制冷循环中传递热量。

制冷剂具有较低的沸点和较高的蒸发潜热，能够在蒸发器中吸收热量并在冷凝器中释放热量，实现温度调节。

常见的制冷剂有氟利昂、氨、二氧化碳等。

6. 风扇：风扇是制冷系统中常见的辅助设备，其主要功能是增加空气流动，促进热量的传递和散发。

风扇通常用于冷凝器和蒸发器中，通过加速空气的流动，提高热交换效率。

7. 涡旋管：涡旋管是制冷系统中的一种换热元件，其主要功能是增加制冷剂与外界空气的接触面积，提高热交换效率。

涡旋管通过螺旋形状的设计，使制冷剂在管内形成螺旋流动，从而增加了制冷剂与管壁之间的接触面积，提高了热交换效果。

8. 控制器：控制器是制冷系统中的重要部件，其主要功能是监测和控制制冷系统的运行状态。

控制器可以通过传感器来监测室内温度和制冷系统的运行情况，并根据设定的参数进行相应的控制，以保持室内温度的稳定。

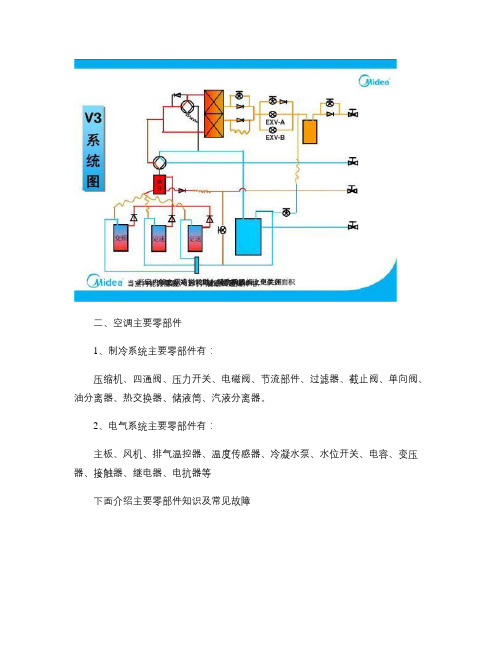

二、空调主要零部件1、制冷系统主要零部件有：压缩机、四通阀、压力开关、电磁阀、节流部件、过滤器、截止阀、单向阀、油分离器、热交换器、储液筒、汽液分离器。

2、电气系统主要零部件有：主板、风机、排气温控器、温度传感器、冷凝水泵、水位开关、电容、变压器、接触器、继电器、电抗器等下面介绍主要零部件知识及常见故障3、压缩机常见故障判断方法：1）单相电源不能启动a. 检查电气连线是否正确，有无松脱;b. 检测端子间电压是否正常，用万用表测量接线端子柱间C-R、C-S的电阻,RS=SC+RC（常见故障是主、副绕组接错，导致副绕组烧坏，阻值下降；当内置过载保护器动作时为无穷大；温度高时，阻值会上升）;c. 检查运行电容是否损坏；d. 外置过载保护器时，用万用表测量过载保护器是否导通；2）三相电源不能启动a 、检测端子间电阻是否正常，用万用表测量接线端子柱U 、V 、W 间的电阻，正常时，三个阻值应一致（异常为短路、断路或者阻值异常；当过载保护器动作时阻值为无穷大；温度高时，阻值会上升）。

b 、检查输入电源是否有缺相、欠压、过压等。

C 、检查压缩机温度是否过高，引起保护器断开保护。

三、制冷系统零部件介绍(压缩机三、制冷系统零部件介绍(压缩机 3）、启动(不压缩：a. 对于数码压缩机来说，要检查卸载阀是否有动作，检查高压及低压的压力。

b. 四通阀等其它制冷配件是否正常；c. 吸口端是否有堵，观察吸、排气是否正常（日立压缩机d. 三相电源，电源反相会造成压机反转。

e 、有无充制冷剂e. 绝对禁止在空气中运转。

4）、有异声、噪音大a、压缩机启动时，3至5分钟内，由于系统不稳定，会有声音偏大现象；b.是否为管道振动声、风叶声、钣金振动声；三、制冷系统零部件介绍(压缩机 4）、有异声、噪音大c. 系统内有空气混入时，会有气流声；d. 压缩机回气有液体冷媒e. 系统内有杂质或铜屑时，会发生金属击撞阀片声5）、压缩机启动后马上跳闸a. 压缩机绕组短路b.压缩机漏电c.压缩机缺相d.对于变频空调来说，变频模块对发生故障也会产生跳闸现象。

叙述制冷系统及其主要部件制冷系统是一种常见的能够将热量从一个区域转移到另一个区域的技术。

它的主要部件包括压缩机、冷凝器、膨胀阀和蒸发器。

首先，让我们来了解一下压缩机。

压缩机是制冷系统中最重要的组件之一，它的作用是将低压低温的蒸汽压缩成高压高温的蒸汽。

这样的操作可以使蒸汽中的热量增加，并将其转移到冷凝器中。

接下来是冷凝器。

冷凝器是一个热交换器，其功能是将来自压缩机的高压高温蒸汽冷却成高压冷凝液。

冷凝器通常通过风扇或水循环系统来冷却蒸汽，使其凝结为液体。

膨胀阀是制冷系统中的另一个重要部件。

膨胀阀的作用是将高压冷凝液调节为低压冷凝液，并将其送入蒸发器。

通过膨胀阀的作用，冷凝液的压力下降，从而引发蒸发过程，从而吸收周围的热量并降低温度。

最后是蒸发器。

蒸发器是在制冷系统中的另一个热交换器，其功能是将低压低温的冷却剂转化为低温蒸汽。

通过吸收周围环境中的热量，蒸发器可以使冷却剂完全蒸发，并将热量转移到外部环境中。

除了以上四个主要部件外，制冷系统还包括一些辅助部件，如冷却风扇、冷却水循环系统、过滤器和管道连接。

冷却风扇用于增加冷凝器的通风效果，从而提高冷凝过程中的传热效率。

冷却水循环系统可以在冷却过程中提供冷却剂。

过滤器用于过滤制冷系统中的杂质，以保持系统运行的正常状态。

管道连接起着连接各部件和传输制冷剂的作用。

综上所述，制冷系统是一种将热量从一个区域转移到另一个区域的技术。

其主要部件包括压缩机、冷凝器、膨胀阀和蒸发器。

通过对这些部件的合理组合和运行，制冷系统可以实现热量的迁移和温度的控制。

同时，辅助部件如冷却风扇、冷却水循环系统、过滤器和管道连接也起着非常重要的作用。

制冷系统广泛应用于空调、制冷设备以及工业生产中，为我们创造了舒适和便利的生活环境。

制冷系统的组成和各部件作用一、引言制冷系统是一种能够将热量从一个物体中转移到另一个物体中的系统。

它在现代生活中扮演着重要的角色，用于制造冰箱、空调、冷库等设备。

本文将介绍制冷系统的组成和各部件的作用。

二、制冷系统的组成1. 压缩机压缩机是制冷系统中最重要的部件之一，它负责将低温低压的气体压缩成高温高压的气体。

这个过程会使气体释放出热量，使其温度升高。

2. 冷凝器冷凝器是将高温高压气体通过散热器散发出去，使其变为液态。

这个过程会使气体释放出大量热量，因此冷凝器通常被设计成具有很大的表面积，以便更好地散发热量。

3. 膨胀阀膨胀阀是控制制冷剂流量的关键部件。

它通过限制流量来降低制冷剂的压力和温度。

4. 蒸发器蒸发器是将液态制冷剂变为气态的部件。

它通过吸收热量来实现这一过程，使其温度降低。

蒸发器通常被设计成具有很大的表面积，以便更好地吸收热量。

5. 制冷剂制冷剂是制冷系统中最重要的物质之一，它通过不断地在压缩机、冷凝器、膨胀阀和蒸发器之间循环流动来完成整个制冷过程。

常用的制冷剂包括氟利昂、丙烷和二氧化碳等。

三、各部件的作用1. 压缩机的作用压缩机是制冷系统中最重要的部件之一，它负责将低温低压的气体压缩成高温高压的气体。

这个过程会使气体释放出热量，使其温度升高。

压缩机在制冷系统中起到了“心脏”的作用，是整个系统运转的关键。

2. 冷凝器的作用在制冷剂被压缩成高温高压气体后，需要通过散热器将其散发出去，并变为液态，这就是冷凝器所扮演的角色。

冷凝器通常被设计成具有很大的表面积，以便更好地散发热量。

冷凝器的作用是将制冷剂从气态变为液态，并释放出大量热量。

3. 膨胀阀的作用膨胀阀是控制制冷剂流量的关键部件。

它通过限制流量来降低制冷剂的压力和温度，从而使其进入蒸发器时处于低温低压状态。

膨胀阀的作用是在整个制冷系统中控制制冷剂流动，从而实现整个系统的稳定运行。

4. 蒸发器的作用蒸发器是将液态制冷剂变为气态的部件。

它通过吸收热量来实现这一过程，使其温度降低。

暖通空调制冷原理主要部件及水系统设计暖通空调是指通过控制室内的温度、湿度、洁净度、流速和压力等参数，以提供一个适宜舒适的室内环境为目的的系统。

而制冷则是暖通空调系统中的一个重要部分，其主要作用是通过降低空气温度以达到室内的舒适度要求。

主要部件及其功能：1.蒸发器：将低温低压的液态冷媒蒸发为气态，并吸收室内空气的热量，使室内温度下降。

2.压缩机：通过机械方式将低温低压的气态冷媒压缩为高温高压的气态冷媒。

3.冷凝器：将高温高压的气态冷媒冷凝为高压液态冷媒，并释放热量到室外环境。

4.节流阀：用于控制压力降低，将高压液态冷媒调节为低压液态冷媒，同时使冷媒的温度下降。

水系统设计是暖通空调中的一个重要环节，其作用是通过水来传递和调节热量，以实现室内环境的调节。

水系统设计包括供水和回水系统，主要包括供水管道、水泵、水箱、冷却塔、冷却水管道等部件。

供水系统负责向各个冷却设备提供冷却水；回水系统则负责将冷却设备中的冷却水回收并送回水箱循环使用。

水系统中的水泵主要用于水的输送，通过增加水流速度提高水的输送能力。

水箱则负责储存冷却水，以满足不同需求下的供水量。

冷却塔则是将热水冷却的设备，通过将热水与冷气进行对流传热，使冷却水的温度下降。

在水系统设计中，需要考虑供水和回水的水路设计、水压的调节、水温的控制等因素，以确保系统的正常运行和高效运行。

总结起来，暖通空调制冷原理主要是通过冷媒的蒸发和冷凝过程来实现室内温度的调节，其主要部件包括蒸发器、压缩机、冷凝器和节流阀等。

水系统设计则是通过水来传递和调节热量，以实现室内环境的调节，其主要部件包括供水和回水系统、水泵、水箱、冷却塔等。

通过合理的设计和运行，能够实现暖通空调制冷系统的正常运行和高效运行。

制冷系统的组成和各部件作用1. 概述制冷系统是一种将热量从低温区域转移到高温区域的系统，广泛应用于空调、冰箱、冷库等领域。

制冷系统的组成主要包括压缩机、冷凝器、膨胀阀和蒸发器等几个关键部件。

本文将详细介绍这些部件的作用及其在制冷系统中的工作原理。

2. 压缩机2.1 作用压缩机是制冷系统的核心部件，其作用是将低温低压的制冷剂吸入并压缩成高温高压的气体。

通过压缩，制冷剂的温度和压力均升高，为后续的冷凝器提供高温高压的工作介质。

2.2 工作原理压缩机通过活塞或螺杆等工作方式，将制冷剂从低压区域吸入，然后通过机械力将其压缩成高压气体。

在压缩过程中，制冷剂的温度随着压缩比的增加而升高。

3. 冷凝器3.1 作用冷凝器是制冷系统中的热交换器，其作用是将高温高压的制冷剂气体冷却成高压液体。

冷凝器通过与外部环境的热交换，将制冷剂中的热量释放出去，使其温度降低。

3.2 工作原理冷凝器内部有大量的冷凝管，制冷剂气体在冷凝管外表面与冷却介质进行热交换。

热交换过程中，制冷剂气体的温度逐渐降低，同时冷却介质的温度逐渐升高。

最终，制冷剂气体冷却成高压液体，而冷却介质则带走了制冷剂中的热量。

4. 膨胀阀4.1 作用膨胀阀是制冷系统中的节流装置，其作用是控制制冷剂的流量和压力，将高压液体制冷剂调节为低压液体。

膨胀阀的作用是使制冷剂在进入蒸发器之前发生流量和压力的变化。

4.2 工作原理膨胀阀通过调节阀门的开度，控制制冷剂在阀门前后的压力差，从而控制制冷剂的流量。

当制冷剂通过膨胀阀进入蒸发器时，由于压力的降低，制冷剂的温度也会降低。

此时，制冷剂准备进入下一个关键部件——蒸发器。

5. 蒸发器5.1 作用蒸发器是制冷系统中的热交换器，其作用是将低压液体制冷剂蒸发成低温低压的蒸汽。

蒸发器通过与外部环境的热交换，吸收外界的热量，从而使制冷剂的温度升高。

5.2 工作原理蒸发器内部有大量的蒸发管，制冷剂液体在蒸发管内部蒸发成蒸汽。

在蒸发过程中，制冷剂吸收了外界的热量，使其温度升高。
