新型继电保护与故障测距原理与技术

继电保护原理距离保护原理系统在正常运行时，不可能总工作于最大运行方式下，因此当运行方式变小时，电流保护的保护范围将缩短，灵敏度降低；而距离保护，顾名思义它测量的是短路点至保护安装处的距离，受系统运行方式影响较小，保护范围稳定。

常用于线路保护。

距离保护的具体实现方法是通过测量短路点至保护安装处的阻抗实现的，因为线路的阻抗成正比于线路长度。

在前面的分析中大家已经知道：保护安装处的电压等于故障点电压加上线路压降，即U KM=U K+△U；其中线路压降△U并不单纯是线路阻抗乘以相电流，它等于正、负、零序电流在各序阻抗上的压降之和，即△U=IK1*X1+ IK2*X2+ IK0*X0 。

接下来我们先以A相接地短路故障将保护安装处母线电压重新推导一下。

因为在发生单相接地短路时，3IO等于故障相电流IKA；同时考虑线路X1=X2 则有：U KAM=U KA+I KA1* X LM1+ I KA2* X LM2+ I KA0* X LM0=U KA+I KA1*X LM1+ I KA2*X LM1+ I KA0*X LM0+ (I KA0* X LM1－I KA0* X LM1)=U KA+ X LM1(I KA1+ I KA2+ I KA0)+ I KA0（X LM0－X LM1）=U KA+X LM1*I KA+ 3I KA0（X LM0－X LM1）*X LM1/3X LM1=U KA+X LM1*I KA[1+（X LM0－X LM1）/3X LM1]令K=（X LM0－X LM1）/3X LM1则有U KAM=U KA+I KA*X LM1(1+K)或U KAM=U KA+I KA*X LM1(1+K)=U KA+X LM1(I KA+KI KA)=U KA+X LM1(I KA+K3I KA0)同理可得U KBM=U KB+ X LM1(I KB+K3I KB0)U KCM=U KC+ X LM1(I KC+K3I KC0)这样我们就可得到母线电压计算得一般公式：U KΦM=U KΦ+ X LM1(I KΦ+K3I0)该公式适用于任何母线电压的计算，对于相间电压，只不过因两相相减将同相位的零序分量K3I KC0减去了而已。

三电网距离保护1距离保护基本原理与构成1.距离保护的概念短路时，电压电流同时变化，测量到电压与电流的比值就反映了故障点到保护安装处的距离，短路时：电流增大、电压变小、阻抗与电流的关系：故障点与保护安装处越近，阻抗越小，短路电流越大。

阻抗与距离的关系：阻抗与距离成正比，阻抗的单位是欧姆/公里。

距离保护与电流保护的关系：电流保护的范围与距离保护的范围大致相同，电流保护的范围就是用距离来衡量的，电流的保护范围实际反映的是距离的范围。

距离与电流是统一的。

但是，电流保护只用电流值来判断是否故障，距离保护使用电压、电流2个物理量来判断，因此，距离保护更准确。

2.测量阻抗、负荷阻抗、短路阻抗、整定阻抗、动作阻抗概念辨析？负荷阻抗：正常运行条件下，额定电压与负荷电流的比值；短路阻抗：短路发生后，保护安装处的残压与流过保护的短路电流的比值（线路的阻抗值）；短路阻抗总小于负荷阻抗。

测量阻抗：继电器测量到的电压除以电流，得到的阻抗值；正常运行时，测量阻抗就是负荷阻抗，短路时，测量阻抗就是短路阻抗。

测量阻抗能反应出运行状态。

整定阻抗：能使继电器动作的最大阻抗，是一个定值。

测量阻抗小于整定阻抗，继电器就动作。

阻抗继电器是一个欠量继电器，电流继电器是过量继电器，测量电流大于整定电流时动作。

这是一对对偶关系。

动作阻抗：阻抗继电器动作时，测量到的阻抗值。

比如：人为设置整定阻抗是20Ω，只要测量到的阻抗值小于20就可以动作，今天动作了一次，一查故障记录，动作阻抗是10Ω，说明动作准确无误。

3.一次阻抗、二次阻抗区别？这里要对比一次电流和二次电流的概念，道理是一样的。

一次阻抗：一次电压与一次电流的比值，二次阻抗：二次电压与二次电流的比值，4.测量阻抗角、负荷阻抗角、短路阻抗角、整定阻抗角、动作阻抗角概念辨析测量阻抗角：测量电压与测量电流的夹角负荷阻抗角：负荷电压与负荷电流的夹角短路阻抗角：短路电压与短路电流的夹角动作阻抗角：继电器动作时，加入继电器的电压与电流的夹角。

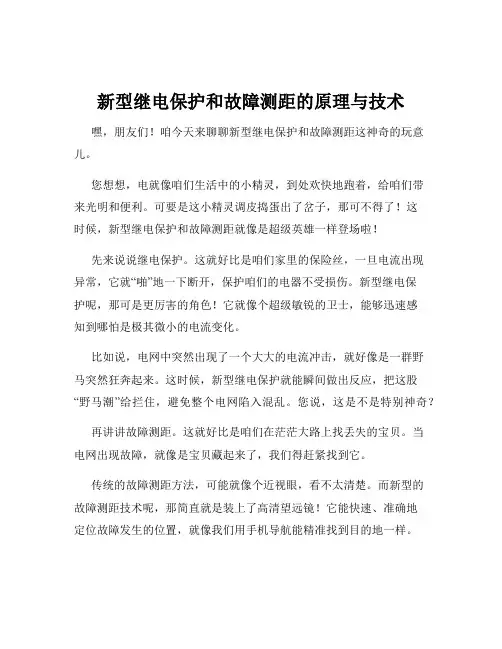

新型继电保护和故障测距的原理与技术嘿，朋友们！咱今天来聊聊新型继电保护和故障测距这神奇的玩意儿。

您想想，电就像咱们生活中的小精灵，到处欢快地跑着，给咱们带来光明和便利。

可要是这小精灵调皮捣蛋出了岔子，那可不得了！这时候，新型继电保护和故障测距就像是超级英雄一样登场啦！先来说说继电保护。

这就好比是咱们家里的保险丝，一旦电流出现异常，它就“啪”地一下断开，保护咱们的电器不受损伤。

新型继电保护呢，那可是更厉害的角色！它就像个超级敏锐的卫士，能够迅速感知到哪怕是极其微小的电流变化。

比如说，电网中突然出现了一个大大的电流冲击，就好像是一群野马突然狂奔起来。

这时候，新型继电保护就能瞬间做出反应，把这股“野马潮”给拦住，避免整个电网陷入混乱。

您说，这是不是特别神奇？再讲讲故障测距。

这就好比是咱们在茫茫大路上找丢失的宝贝。

当电网出现故障，就像是宝贝藏起来了，我们得赶紧找到它。

传统的故障测距方法，可能就像个近视眼，看不太清楚。

而新型的故障测距技术呢，那简直就是装上了高清望远镜！它能快速、准确地定位故障发生的位置，就像我们用手机导航能精准找到目的地一样。

您看啊，它可以通过各种高科技手段，比如先进的传感器和精妙的算法，迅速算出故障点到底在哪里。

这难道不比在黑暗中摸索强多了？而且啊，新型继电保护和故障测距技术还在不断发展，不断进化。

就像我们人一样，不断学习新本领，变得越来越强大。

您说，要是没有这些厉害的技术，咱们的生活还能这么方便吗？一旦电网出了问题，工厂没法生产，家里黑灯瞎火，那得多糟糕啊！所以说，新型继电保护和故障测距技术简直就是咱们现代生活的大救星！总之，新型继电保护和故障测距技术是电力世界的守护神，让咱们能安心地享受有电的美好生活。

咱们可得好好珍惜，期待它们未来带给我们更多的惊喜！。

新型继电保护与故障测距原理与技术继电保护是高压输电线路的重要组成部分，在保证安全可靠的运行中发挥着重要作用。

为了更好的发挥继电保护的作用，许多国家和地区正在采用新型的继电保护和故障测距技术。

继电保护技术是一种被广泛采用的检测和处理线路故障的技术。

它可以根据特定的条件来评估故障的性质和位置，从而有效的检测并处理线路故障，保证输电系统的安全可靠运行。

然而，继电保护技术也有一些局限性，如它不能在不破坏电路及设备的前提下测出故障距离。

该技术的优点在于它可以实现精确的故障测距，使继电保护的效果更加明显，并且不会破坏高压输电线路，而是在不影响电路和设备正常运行的情况下安全、准确的测量故障距离。

此外，新型继电保护与故障测距技术还可以实现智能故障识别，对故障发生的时间、位置、原因等信息进行准确识别，便于把握故障情况，有助于继电保护在线路中及时有效的执行。

例如。

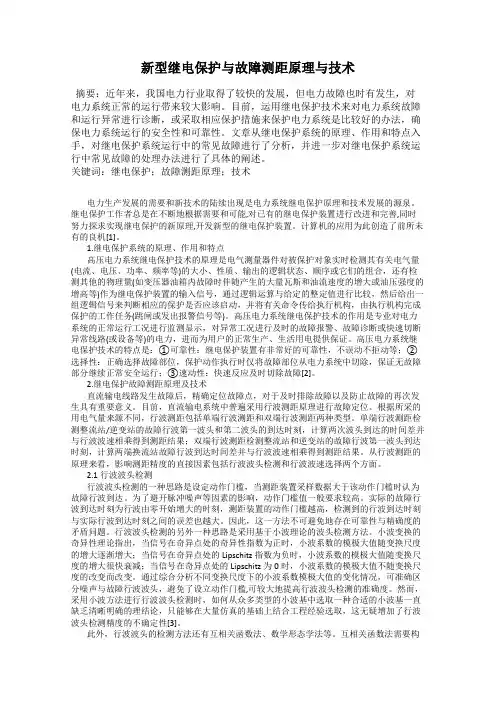

新型继电保护与故障测距原理与技术摘要：近年来，我国电力行业取得了较快的发展，但电力故障也时有发生，对电力系统正常的运行带来较大影响。

目前，运用继电保护技术来对电力系统故障和运行异常进行诊断，或采取相应保护措施来保护电力系统是比较好的办法，确保电力系统运行的安全性和可靠性。

文章从继电保护系统的原理、作用和特点入手，对继电保护系统运行中的常见故障进行了分析，并进一步对继电保护系统运行中常见故障的处理办法进行了具体的阐述。

关键词：继电保护；故障测距原理；技术电力生产发展的需要和新技术的陆续出现是电力系统继电保护原理和技术发展的源泉。

继电保护工作者总是在不断地根据需要和可能,对已有的继电保护装置进行改进和完善,同时努力探求实现继电保护的新原理,开发新型的继电保护装置。

计算机的应用为此创造了前所未有的良机[1]。

1.继电保护系统的原理、作用和特点高压电力系统继电保护技术的原理是电气测量器件对被保护对象实时检测其有关电气量(电流、电压、功率、频率等)的大小、性质、输出的逻辑状态、顺序或它们的组合，还有检测其他的物理量(如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等)作为继电保护装置的输入信号，通过逻辑运算与给定的整定值进行比较，然后给出一组逻辑信号来判断相应的保护是否应该启动，并将有关命令传给执行机构，由执行机构完成保护的工作任务(跳闸或发出报警信号等)。

高压电力系统继电保护技术的作用是专业对电力系统的正常运行工况进行监测显示，对异常工况进行及时的故障报警、故障诊断或快速切断异常线路(或设备等)的电力，进而为用户的正常生产、生活用电提供保证。

高压电力系统继电保护技术的特点是：①可靠性：继电保护装置有非常好的可靠性，不误动不拒动等；②选择性：正确选择故障部位，保护动作执行时仅将故障部位从电力系统中切除，保证无故障部分继续正常安全运行；③速动性：快速反应及时切除故障[2]。

2.继电保护故障测距原理及技术直流输电线路发生故障后，精确定位故障点，对于及时排除故障以及防止故障的再次发生具有重要意义。

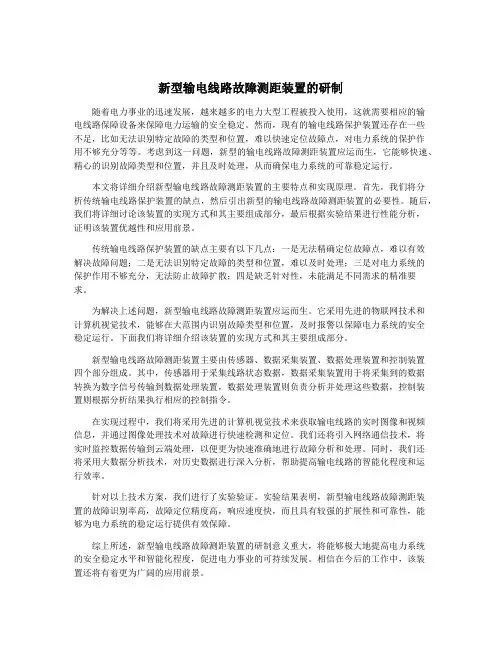

新型输电线路故障测距装置的研制随着电力事业的迅速发展，越来越多的电力大型工程被投入使用，这就需要相应的输电线路保障设备来保障电力运输的安全稳定。

然而，现有的输电线路保护装置还存在一些不足，比如无法识别特定故障的类型和位置，难以快速定位故障点，对电力系统的保护作用不够充分等等。

考虑到这一问题，新型的输电线路故障测距装置应运而生，它能够快速、精心的识别故障类型和位置，并且及时处理，从而确保电力系统的可靠稳定运行。

本文将详细介绍新型输电线路故障测距装置的主要特点和实现原理。

首先，我们将分析传统输电线路保护装置的缺点，然后引出新型的输电线路故障测距装置的必要性。

随后，我们将详细讨论该装置的实现方式和其主要组成部分，最后根据实验结果进行性能分析，证明该装置优越性和应用前景。

传统输电线路保护装置的缺点主要有以下几点：一是无法精确定位故障点，难以有效解决故障问题；二是无法识别特定故障的类型和位置，难以及时处理；三是对电力系统的保护作用不够充分，无法防止故障扩散；四是缺乏针对性，未能满足不同需求的精准要求。

为解决上述问题，新型输电线路故障测距装置应运而生。

它采用先进的物联网技术和计算机视觉技术，能够在大范围内识别故障类型和位置，及时报警以保障电力系统的安全稳定运行。

下面我们将详细介绍该装置的实现方式和其主要组成部分。

新型输电线路故障测距装置主要由传感器、数据采集装置、数据处理装置和控制装置四个部分组成。

其中，传感器用于采集线路状态数据，数据采集装置用于将采集到的数据转换为数字信号传输到数据处理装置，数据处理装置则负责分析并处理这些数据，控制装置则根据分析结果执行相应的控制指令。

在实现过程中，我们将采用先进的计算机视觉技术来获取输电线路的实时图像和视频信息，并通过图像处理技术对故障进行快速检测和定位。

我们还将引入网络通信技术，将实时监控数据传输到云端处理，以便更为快速准确地进行故障分析和处理。

同时，我们还将采用大数据分析技术，对历史数据进行深入分析，帮助提高输电线路的智能化程度和运行效率。

新型继电保护与故障测距原理与技术新型继电保护与故障测距原理与技术是一种适用于电力系统保护和控制领域的新型技术，其主要原理是利用电路中信号的传递速度及其反射特性来诊断断路器、线路、变压器等电力设备的内部故障并进行保护控制。

故障测距技术是新型继电保护技术中的一种，其原理是通过采用多种适用于不同地点和不同频率的电流和电压信号来测量发生故障的线路或设备的故障距离，从而实现定位和诊断故障的目的。

新型继电保护技术的主要特点是具有很高的保护可靠性和速度、灵敏度及精度，具有智能化程度高、通信能力强、数据处理功能强等优点，能够有效地提高电力系统的安全可靠性和节能效益，减少由于电力设备故障导致的停电、事故等损失，具有重要的实际应用价值。

电力系统继电保护及故障检测方法的创新随着电力系统的不断发展，继电保护及故障检测方法也在不断创新。

电力系统继电保护是指在电力系统中用以保护电力设备和线路在发生故障时保护设备不受损坏的一种措施，而故障检测方法则是用来探测电力系统中可能出现的故障，并及时进行处理，以确保电力系统的安全稳定运行。

近年来，随着科技的不断进步和创新，电力系统继电保护及故障检测方法也在不断得到更新和完善。

在这篇文章中，我们将主要探讨一些最新的创新技术和方法，以及它们对于电力系统运行的影响和意义。

一、智能化继电保护技术的应用智能化继电保护技术是近年来在电力系统中得到广泛应用的一种技术。

它主要是利用先进的数字化技术和智能化算法，来对电力系统中发生的故障进行实时监测和判断，并采取相应的措施来进行保护。

智能化继电保护技术的应用，可以使得电力系统的保护更加精准和及时，大大提高了电力系统的稳定性和安全性。

目前，智能化继电保护技术主要应用了以下几个方面的创新技术：一是数字化保护技术，通过将保护设备数字化，可以大大简化保护装置的参数调整和逻辑设置，提高了保护装置的可靠性和灵活性。

二是智能化算法技术，通过引入智能化的算法，可以对电力系统中可能出现的各种故障进行实时监测和判断，提高了保护的精度和速度。

三是通信技术的应用，通过引入先进的通信技术，可以实现保护设备之间的信息互通和数据共享，提高了保护的协调性和一体化程度。

二、大数据分析技术在故障检测中的应用随着大数据技术的不断发展和创新，大数据分析技术已经开始在电力系统的故障检测中得到应用。

大数据分析技术主要是利用先进的数据采集和分析技术，对电力系统中可能出现的各种故障进行实时监测和判断，并提供相应的处理方案。

通过大数据分析技术的应用，可以实现对电力系统中故障的精准检测和及时处理，为电力系统的稳定运行提供了强有力的技术支持。

大数据分析技术的应用对于电力系统的故障检测具有重要的意义。

它可以使得电力系统的故障检测更加及时和精准，提高了电力系统的稳定性和安全性。

浅谈新型继电保护与故障测距原理与技术摘要：电力系统是我国国民经济的支柱产业，也是其他产业稳定繁荣发展的根本保证。

因此，保证电力系统的稳定安全运行，决定了我国国民经济稳定发展的关键因素。

随着我国经济的快速发展，电力系统规模逐渐扩大，超高压长途输电线路不断增加。

超高压输电线路承载着我国电力系统乃至整个国民经济的生命线，超高压线路的故障直接威胁到电力系统的安全稳定运行，甚至导致整个经济系统瘫痪。

因此，输电线路的继电保护和故障定位是为了及时修复线路，保证及时供电，同时也保证电力系统的安全稳定运行。

介绍了继电保护和故障定位的原理，并基于新技术对我国电力系统的稳定运行进行了研究和分析。

关键词：继电保护、故障测距、原理、新技术故障信息的识别、处理和利用是继电保护技术发展的基础。

为了消除系统中的故障部件，在20世纪20年代提出了电流差动、电流方向、距离、高频保护等一系列继电保护原理，目前继电保护的基本原理尚未有新的突破。

在电力系统对继电保护不断提出新的要求的情况下，在30s以后，对称分量在继电保护中广泛而成功地出现。

由于传统的继电保护原理是以工频电量为基础的，故障暂态过程中产生的有用信息被视为有害干扰，往往被过滤掉。

60年代以来，对保护行波进行了研究，开辟了在继电保护技术中利用故障暂态信息的新途径。

上述情况表明，不断挖掘和利用新的故障信息对继电保护技术的进一步发展具有重要意义。

1.继电保护与故障测距原理分析（1）继电保护主要是研究电力系统发生故障并危及安全运行的异常情况，从而探讨防范事故的自动化措施。

因为在其开发过程中主要采用接触继电器来保护电力系统及其部件(发电机、变压器、传输线等)，以避免损坏，所以又称继电保护。

基本任务是:当电力系统故障或异常情况，在最短的时间内和最小的区域，自动将故障设备从系统中，或从责任人员消除信号异常起源条件，以减少或避免设备的损坏和邻近地区电力供应的影响。

其基本原理是，继电保护装置必须有正确的区别，保护元件是在正常运行或故障时，是在保护区内或保护区外的故障。
