高精度故障录波与行波测距装置

行波测距装置在 220 千伏及以上电网的应用及优化措施摘要：本文分析了现有行波测距法应用中存在的问题和不足，提出了新的优化措施。

即实现一种新的综合测距方式，将行波法测距和阻抗法测距相结合，发挥阻抗法的可靠性优势和行波法精确性的优势来有效的排除扰动数据、提高测距精度。

关键词：行波测距阻抗法录波行波引言高压输电线路是电力系统的命脉，对国民经济的发展起着关键作用，线路发生故障后能快速地切除故障线路并及时找到故障点加以修复，是继电保护工作者孜孜以求的目标。

故障后的暂态录波数据(工频电压、电流以及高频行波电流)中包含着倍受保护人员关注的故障信息。

近年来，随着技术的进步发展，电力工业自动化已将行波测距这一新领域技术引入继电保护大家庭，在测距算法方面也取得长足的发展，行波测距装置的使用大大减少了巡线的工作量，缩短了故障修复时间，提高了供电的可靠性。

正文 1.现有行波测距法应用中存在的问题和不足现有的行波测距装置利用行波在输电线路上有固定传播速度这一特点，采用小波变换技术，实时分析处理故障行波数据，确定故障距离，其测距精度基本不受线路长度、故障位置、故障类型、负荷电流等因素的影响，其对应测距方法有单端行波测距和双端行波测距方法；随着全球定位系统（GPS）同步时间单元的不断发展，利用线路两侧获取到的行波暂态分量的绝对时间之差计算故障点到线路两侧测量点之间的距离的双端测距算法测量精度高，基本误差可以缩小至500m 范围内，但是实际测距装置在现场运行中由于开关动作及线路扰动会导致测距装置存在误启动现象，导致测距装置得到大量无用数据；而单端行波测距分析时，在高阻、端口故障情况下存在反射波波头幅值较小、波头性质难以识别的情况，容易造成测距失败的情况。

常规的行波测距装置采用的是固定门槛的启动方式，在实际运行中为了防止遗漏故障数据，其对应的门槛值设置的一般较低，因此在实际运行中装置存在误启动现象，造成设备故障频报，运行人员需要在大量上送的故障信息中予以标记，一方面加大了运行人员工作量，同时加重平台的储存负担；另一方面不便于历史故障数据的定位与查找。

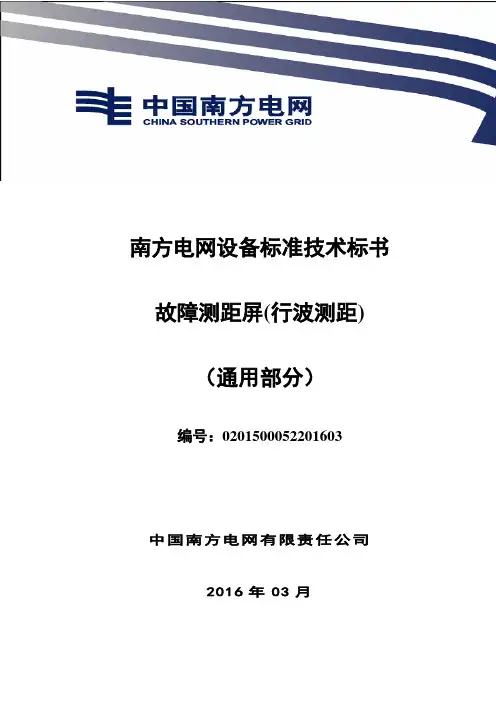

南方电网设备标准技术标书故障测距屏(行波测距)（通用部分）编号：0201500052201603中国南方电网有限责任公司2016年03月本标书对应的专用技术标书目录故障测距屏(行波测距)标准技术标书使用说明1、本技术标书分为通用部分和专用部分。

2、项目单位根据需求选择所需设备的技术标书。

技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，与辅助说明文件随招标计划一起提交至招标文件审查会：①项目单位要求值超出标准技术参数值范围；②根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。

4、投标人逐项响应技术标书专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。

“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

与通用部分条款的差异也需填写在“表8投标人技术偏差表”中。

5、技术标书范本的页面、标题等均为统一格式，不得随意更改。

6、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (3)3.1正常工作大气条件 (3)3.2贮存、运输环境条件 (4)3.3周围环境 (4)4、技术要求 (4)4.1额定电气参数 (4)4.2技术性能要求 (4)4.3电磁兼容性能 (6)4.4绝缘性能 (7)4.5机械性能 (7)4.6结构和外观要求 (7)4.7安全要求 (7)4.8屏柜要求 (8)5、功能要求 (12)5.1基本要求 (12)5.2自动恢复 (13)5.3自动检测 (13)5.4装置显示要求 (13)5.5通信规约 (13)5.6通讯及其它接口 (13)5.7时钟与时钟同步 (14)5.8故障测距装置的功能要求 (14)6、试验 (15)7、包装、运输、贮存和质量保证 (16)8、双方工作安排 (17)1、总则1.1 本设备招标技术文件适用于故障测距装置的功能设计、结构、性能、安装和试验等方面的技术要求。

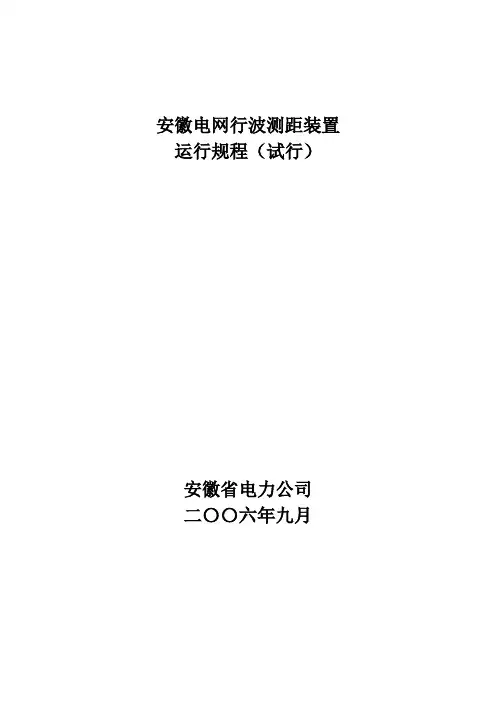

安徽电网行波测距装置运行规程（试行）安徽省电力公司二〇〇六年九月目录第一章总则第二章测距装置及测距系统介绍第三章参数设置第四章装置运行第五章装置管理附录一XC—21行波测距装置常见异常情况及处理附录二WFL—2010行波测距装置常见异常情况及处理附录三WFL—2010行波测距装置主站各文件夹内容介绍附录四名词解释附录五WFL-2010行波测距装置终端文件的命名规律第一章总则1.1行波测距装置可以精确定位线路故障点，目前已在安徽电网广泛使用。

为了加强对行波测距装置的管理,提高行波测距装置的运行可靠性，更好地发挥行波测距装置的作用，现依据厂家说明书和系统运行实践总结，特制定本规程.1。

2行波测距装置利用高频故障暂态电流（电压）的行波来间接判定故障点的距离,实现对故障点的精确定位.它可以大大减少巡线的工作量，缩短故障修复时间，提高供电可靠性.该产品适用于110kV及以上中性点直接接地系统。

1.3制定本规程的目的，旨在全省范围内统一和完善行波测距装置技术管理标准，同时也可作为全省各单位行波测距现场运行规程和调度运行说明的补充。

1.4本规程适用于我省电网中运行的两种型号行波测距装置.1。

5各级调度人员、220kV电压等级的发电厂、站值长、电气班长、电气值班人员、220kV变电站值长、值班人员以及各单位继电保护专责人、专业人员均应熟悉本规程。

1.6本规程根据装置的改动或升级，可能需要不定期地修改完善.本规程解释权属安徽电力调度通信中心。

第二章测距装置及测距系统介绍2。

1装置特点我省电网目前使用两种不同型号的行波测距装置，即中国电力科学研究院保护与自动化公司生产的WFL－2010型行波测距装置和山东科汇电气股份公司生产的XC—21型行波测距装置.上述装置均利用行波在输电线路上有固定传播速度这一特点,采用小波变换技术，实时分析处理故障行波数据,确定故障距离。

与采用传统的阻抗法计算故障距离相比，其主要特点是：2.1。

Q/CSG —ICS备案号： Q/CSG中国南方电网有限责任公司企业标准南方电网故障录波及行波测距装置验收规范中国南方电网有限责任公司 发 布Q/CSG—目次前言 (1)1范围 (1)2规范性引用文件 (1)3总则 (1)4作业风险控制 (1)4.1防止人身触电 (1)4.2防止高空坠落 (1)4.3防止继保“三误” (2)4.4其他 (2)5故障录波及行波测距验收 (3)附录1 故障录波装置验收文档 (7)附录2 行波测距装置验收文档 (15)IQ/CSG—前言为规范南方电网故障录波及行波测距装置的验收，指导现场验收作业，提高验收质量，特编制本规范。

本规范的附录为规范性附录。

本标准由中国南方电网有限责任公司系统运行部提出并负责解释。

本标准由中国南方电网超高压输电公司负责起草，广东电网公司系统运行部、广西电网公司系统运行部、云南电网公司系统运行部、贵州电网公司系统运行部、海南电网公司系统运行部、超高压南宁局、广州供电局、东莞供电局参与并提出宝贵意见。

主要起草人：丁晓兵、田力、鲁德峰、刘锦兰、周红阳1Q/CSG—南方电网故障录波及行波测距装置验收规范1范围本规范适用于常规变电站的故障录波及行波测距装置现场验收检验。

本规范不适用于数字化变电站的故障录波及行波测距装置验收检验。

直流换流站故障录波及行波测距装置参照执行。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 7261-2008 继电保护和安全自动装置基本试验方法GB/T 14285-2006 继电保护和安全自动装置技术规程GB/T 15145-2008 输电线路保护装置通用技术条件DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 478-2010 继电保护和安全自动装置通用技术条件DL/T 624-2010 继电保护微机型试验装置技术条件中国南方电网继电保护反事故措施汇编3总则3.1本规范规定了故障录波及行波测距装置现场验收的基本项目及内容要求。

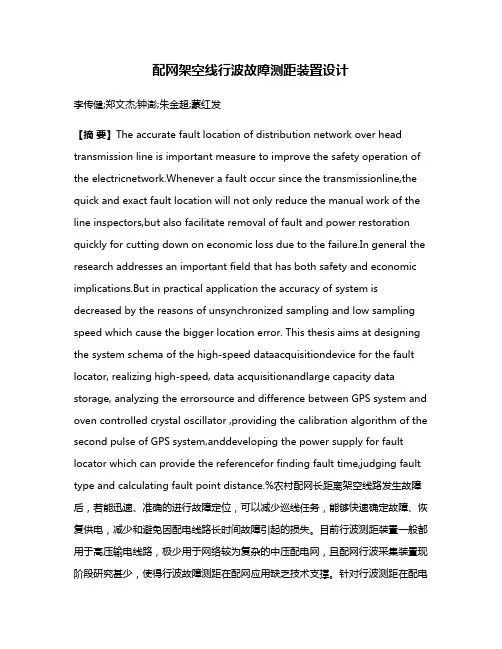

配网架空线行波故障测距装置设计李传健;郑文杰;钟澎;朱金超;蒙红发【摘要】The accurate fault location of distribution network over head transmission line is important measure to improve the safety operation of the electricnetwork.Whenever a fault occur since the transmissionline,the quick and exact fault location will not only reduce the manual work of the line inspectors,but also facilitate removal of fault and power restoration quickly for cutting down on economic loss due to the failure.In general the research addresses an important field that has both safety and economic implications.But in practical application the accuracy of system is decreased by the reasons of unsynchronized sampling and low sampling speed which cause the bigger location error. This thesis aims at designing the system schema of the high-speed dataacquisitiondevice for the fault locator, realizing high-speed, data acquisitionandlarge capacity data storage, analyzing the errorsource and difference between GPS system and oven controlled crystal oscillator ,providing the calibration algorithm of the second pulse of GPS system,anddeveloping the power supply for fault locator which can provide the referencefor finding fault time,judging fault type and calculating fault point distance.%农村配网长距离架空线路发生故障后，若能迅速、准确的进行故障定位，可以减少巡线任务，能够快速确定故障、恢复供电，减少和避免因配电线路长时间故障引起的损失。

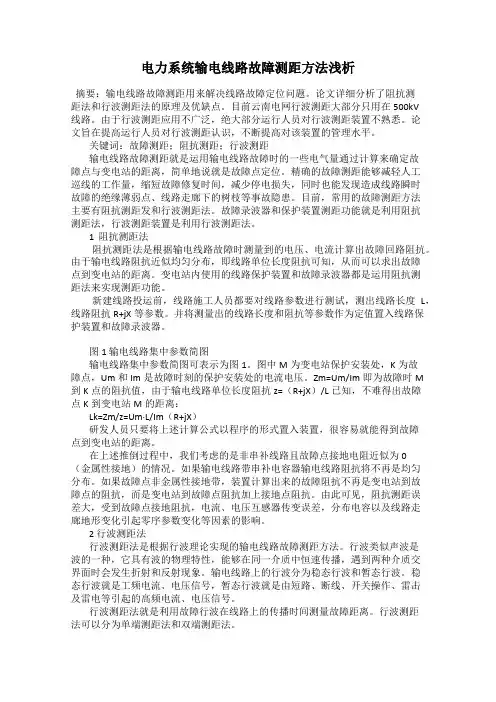

电力系统输电线路故障测距方法浅析摘要：输电线路故障测距用来解决线路故障定位问题。

论文详细分析了阻抗测距法和行波测距法的原理及优缺点。

目前云南电网行波测距大部分只用在500kV线路。

由于行波测距应用不广泛，绝大部分运行人员对行波测距装置不熟悉。

论文旨在提高运行人员对行波测距认识，不断提高对该装置的管理水平。

关键词：故障测距；阻抗测距；行波测距输电线路故障测距就是运用输电线路故障时的一些电气量通过计算来确定故障点与变电站的距离，简单地说就是故障点定位。

精确的故障测距能够减轻人工巡线的工作量，缩短故障修复时间，减少停电损失，同时也能发现造成线路瞬时故障的绝缘薄弱点、线路走廊下的树枝等事故隐患。

目前，常用的故障测距方法主要有阻抗测距发和行波测距法。

故障录波器和保护装置测距功能就是利用阻抗测距法，行波测距装置是利用行波测距法。

1 阻抗测距法阻抗测距法是根据输电线路故障时测量到的电压、电流计算出故障回路阻抗。

由于输电线路阻抗近似均匀分布，即线路单位长度阻抗可知，从而可以求出故障点到变电站的距离。

变电站内使用的线路保护装置和故障录波器都是运用阻抗测距法来实现测距功能。

新建线路投运前，线路施工人员都要对线路参数进行测试，测出线路长度L，线路阻抗R+jX等参数。

并将测量出的线路长度和阻抗等参数作为定值置入线路保护装置和故障录波器。

图1 输电线路集中参数简图输电线路集中参数简图可表示为图1。

图中M为变电站保护安装处，K为故障点，Um和Im是故障时刻的保护安装处的电流电压。

Zm=Um/Im即为故障时M到K点的阻抗值，由于输电线路单位长度阻抗z=（R+jX）/L已知，不难得出故障点K到变电站M的距离：Lk=Zm/z=Um·L/Im（R+jX）研发人员只要将上述计算公式以程序的形式置入装置，很容易就能得到故障点到变电站的距离。

在上述推倒过程中，我们考虑的是非串补线路且故障点接地电阻近似为0（金属性接地）的情况。

中国南方电网有限责任公司企业标准南方电网故障录波及行波测距装置技术规范Technical specification for fault recorder and travelling wave faultlocation device of CSGQ/CSGICS备案号：目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 故障录波装置技术要求 (2)5 行波测距装置技术要求 (7)附录A HDR文件格式 (9)附录B 故障录波装置建模原则 (19)附录C 故障录波装置录波量接入原则 (21)前言为规范、指导南方电网110 kV及以上系统故障录波装置及行波测距装置选型配置，依据国家和行业的有关标准和规程，特制定本规范。

本规范的附录为资料性附录。

本规范由中国南方电网有限责任公司系统运行部提出。

本规范由中国南方电网有限责任公司系统运行部归口并解释。

本规范在起草的过程中得到了广东省电力设计研究院、广东电网公司、广西电网公司、云南电网公司、贵州电网公司和海南电网公司的大力支持。

本规范主要起草人：丁晓兵、庞学跃、刘玮、李一泉、邓小玉、刘千宽南方电网故障录波及行波测距装置技术规范1范围1.1本规范规定了南方电网公司范围内110kV及以上常规厂站故障录波装置和行波测距装置的技术标准和要求。

直流换流站录波装置和行波测距装置参照执行。

1.2本规范适用于南方电网公司范围内110kV及以上常规变电站的故障录波装置和行波测距装置新建、改造工程。

故障录波装置和行波测距装置的设计、施工、验收及运行维护应参照本规范执行。

1.3本规范与《中国南方电网继电保护通用技术规范》一起，构成故障录波装置和行波测距装置的全部技术要求。

2规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

GJ-TEL3000输电线路分布式故障精确定位系统技术说明书V2.3输电线路分布式故障精确定位系统输电线路分布式故障精确定位系统技术说明书关键词：输电线路在线监测行波测距故障定位资料版本：V2.3版本发布日期修订说明V1.02015.1.13初始发布V1.12015.1.18增加电缆型信号检测终端V2.02015.5.23增加直流线路信号检测终端V2.12015.5.29对部分装置技术参数进行了校正V2.22015.6.23对部分装置技术参数进行了修正V2.32015.8.17增加现场安装图内容介绍《输电线路分布式故障精确定位系统技术说明书》介绍了输电线路分布式故障精确定位系统的特点、应用、结构及技术规格等。

本文分5章和附录：●概述：简要介绍了输电线路故障精确定位的实际需求，以及解决方案。

●系统概述：介绍了系统的总体功能和基本工作原理。

●系统结构：介绍了输电线路分布式故障精确定位系统的系统结构，以及构成系统和各子系统的软硬件产品配置及功能。

●配置方案：详细介绍了输电线路故障精确定位的系统针对不同线路结构的配置应用方案。

●主要设备技术参数：介绍了输电线路分布式故障精确定位系统中各终端设备、主站软件系统的功能和技术参数。

●附录 - 附录A：列出了本文档中所出现的英文缩略语，并给出其英文全称和中文解释，方便读者查阅。

附录B：列出了系统配置清单和设备选型,以供用户进行系统配置和工程预算使用。

读者对象本书适合下列人员阅读：●工程技术人员●物资采购人员各类标志本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下，正文中的各类警告、提示、说明等的内容一律采用楷体，并在内容前后加横线与正文分开如下：说明：说明、提示、窍门、思考：对操作内容的描述进行必要的补充和说明。

注意：小心、注意、警告、危险：提醒操作中应注意的事项。

第 1 章前言................................................................................................................. 错误！未定义书签。

一种应用于行波测距装置的高精度时间同步技术发表时间：2018-03-13T16:58:47.057Z 来源：《电力设备》2017年第30期作者：梁思聪李红川[导读] 摘要：在现代与未来的电子战之中，雷达是不可或缺的，而且是不可取代的。

（国网新疆电力有限公司检修公司新疆乌鲁木齐 830001）摘要：在现代与未来的电子战之中，雷达是不可或缺的，而且是不可取代的。

但是原有的收发一体的单基地雷达面临着多种威胁，如电子干扰、超低空突防、隐身武器、反辐射导弹等。

与之相比，双基地或多基地雷达系统改变了传统单基地雷达系统中发射站和接收站位置相同的工作方式，将发射站和接收站分置，具有较强的生存能力和较高的探测功能，从而引起人们的重视，并进一步得到快速发展和广泛应用。

但是多基地雷达系统要求各个站间保持严格的时间同步。

当各基地间时钟不同源且存在相对运动时，实时保持站间精确的时间同步是很困难的。

所以需要一种高动态环境下非同源系统产生高精度同步脉冲的算法。

关键词：行波测距装置；高精度时间；同步技术引言以最快的速度将高压输电线路故障位置确定，这对于供电的可靠性的提升起到了很重要的作用，及减少人工巡线工作量和停电时间，及时解决故障隐患具有重要的意义。

行波测距装置有别于传统的基于阻抗测距法的故障测距装置，不受线路参数、系统参数以及过渡电阻的影响，具有测距精度高、测距方式灵活、适用于 110 kV 及以上电压等级的交直流输电线路的故障测距，已在全国高压输电网中得到了广泛的应用。

行波测距方法可以利用单端数据和双端数据两种方法。

单端测距法不受通信条件的限制，但是故障波头第二次到达的幅值会大幅减小，且受到系统运行方式和过渡电阻的影响，测距精度难以保障。

目前通用的做法是采用双端测距算法，其原理基本上都是基于 GPS 的双端同步采样，GPS 同步采样的精度将直接影响测距精度，根据计算公式，GPS 时钟每偏差 1 μs，测距误差将增大 150 m。

中国南方电网有限责任公司企业标准南方电网故障录波及行波测距装置技术规范Technical specification for fault recorder and travelling wave faultlocation device of CSGQ/CSGICS备案号：目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 故障录波装置技术要求 (2)5 行波测距装置技术要求 (7)附录A HDR文件格式 (9)附录B 故障录波装置建模原则 (19)附录C 故障录波装置录波量接入原则 (21)前言为规范、指导南方电网110 kV及以上系统故障录波装置及行波测距装置选型配置，依据国家和行业的有关标准和规程，特制定本规范。

本规范的附录为资料性附录。

本规范由中国南方电网有限责任公司系统运行部提出。

本规范由中国南方电网有限责任公司系统运行部归口并解释。

本规范在起草的过程中得到了广东省电力设计研究院、广东电网公司、广西电网公司、云南电网公司、贵州电网公司和海南电网公司的大力支持。

本规范主要起草人：丁晓兵、庞学跃、刘玮、李一泉、邓小玉、刘千宽南方电网故障录波及行波测距装置技术规范1范围1.1本规范规定了南方电网公司范围内110kV及以上常规厂站故障录波装置和行波测距装置的技术标准和要求。

直流换流站录波装置和行波测距装置参照执行。

1.2本规范适用于南方电网公司范围内110kV及以上常规变电站的故障录波装置和行波测距装置新建、改造工程。

故障录波装置和行波测距装置的设计、施工、验收及运行维护应参照本规范执行。

1.3本规范与《中国南方电网继电保护通用技术规范》一起，构成故障录波装置和行波测距装置的全部技术要求。

2规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，但鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

附 录 A （资料性附录）行 波 测 距 基 本 描 述行波测距是利用故障产生的暂态电流、电压行波来确定故障点的距离，如图A.1所示。

它包括双端行波测距法和单端行波测距法。

1M T '2M T 2M T 1N T '2N T 2N T图A.1行波测距示意图双端行波测距是通过测量故障行波达到线路两端的时间差来计算故障距离，公式为：111()2N M L T T v l −−=（A.1） 112()2M N L T T v l −−= （A.2） 式中：Ｌ 线路长度；l 1，l 2 故障点到两端的距离；T M1，T N1 行波到达线路两端时间；ｖ 行波传播速度。

对双端行波测距法而言，线路长度的误差ΔL 将会导致ΔL /2的测距误差，1μs 的时间误差将导致近150m 的测距误差。

单端行波测距是通过测量故障行波在故障点与本端母线之间或故障点与对端母线之间往返一次的时间差计算故障距离，公式为：211()2M M T T v l −= （A.3） '211()2M M T T v l L −=− （A.4） 式中：l 1 故障点位置；L 线路长度；T M1，T M2 故障初始行波到达M 端母线测量点及其从故障点反射回测量点的时间；T’M2经过故障点透射过来的故障初始行波在N端母线的反射波到达M端母线测量点的时间；ｖ行波传播速度。

单端行波测距由于原理上的缺陷，一旦不能正确识别反射波，测距精度就无法保证。

由于实现单端行波法的计算机算法还不成熟，因而难以自动给出准确的测距结果；同时在很多情况下，也无法通过对单端暂态行波波形的离线分析获得准确的测距结果。

双端行波测距受影响因素少，测距结果准确、可靠。

原理上可利用电流行波或电压行波测距，考虑到CT具有较好的传变高频信号的能力，建议使用CT二次侧测到的电流行波信号进行测距。

在实际应用中，一般应利用电流行波故障测距，同时以双端行波测距法为主，辅助以单端行波测距法或其它方法。

国电南自Q/SDNZ.J.51.02-2005标准备案号：1213-2005-KDRL600微机型电力系统故障录波及测距装置技术说明书国电南京自动化股份有限公司DRL600微机型电力系统故障录波及测距装置技术说明书编写：审核：批准：V 6.0.00国电南京自动化股份有限公司2006年12月为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：(1)装置的安装调试应由专业人员进行；(2)装置上电使用前请仔细阅读说明书，应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试，如有随机材料，相关部分以资料为准；(3)装置上电前，应明确连线与正确示图相一致；(4)装置应该可靠接地；(5)装置施加的额定操作电压应该与铭牌上标记的一致；(6)严禁无防护措施触摸电子器件，严禁带电插拔模件；(7)接触装置端子，要防止电触击；(8)如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量，否则，触及装置内部的带电部分，将可能造成人身伤害；(9)对装置进行测试时，应使用可靠的测试仪；(10)请勿随意修改各配置文件，为了保证录波软件的正确性和完整性，在MMI模块内均备份了该工程的数据配置文件和安装程序，配置文件如有修改，请立刻更新，便于在发生问题时能够及时恢复；(11)由于本装置的MMI模块是windows2000平台，为了保证装置能够安全的运行，请勿在MMI模块内安装其它任何应用软件；(12)详细的使用维护说明请参见“使用说明书”。
