_NET平台下开发三层架构WinForm应用程序简介

【开发】.NET三层架构简单解析这篇⽂章本来应该很早就写出来的，但是⼀直苦于⾃⼰的精神能⼒有限，⽽且已经到了我们学校的考试周，所以时间上还是有点紧迫。

关键的⼀点就是，找不到合理的思路来写，思路没有的话，就算是再好的素材，也写不来⼤家喜欢的⽂章。

之前已经写过关于.NET三层架的两篇⽂章了，⼀篇是和。

如果⼤家有兴趣的话，可以去读⼀读。

当然了，这两篇⽂章的内容，⼤部分都不是⾃⼰的，⾃⼰也是看了别⼈的博⽂，然后⾃⼰总结⼀下，拿过来⾃⼰⽤罢了。

这次的⽂章主要是⾃⼰亲⾃使⽤这些知识做了⼀个项⽬（我们学校资环学院的院⽹站），然后拿出来跟⼤家分享⼀下。

也不要期望博主能够写出多么有⽔平的⽂章，我还是学⽣（⼤三），我也是在学习的过程中，写博客之不过是想记录⾃⼰学习过程中的点滴和记录⾃⼰的进步，如果能够顺便的帮助别⼈学习就更好了。

同时也希望⼤家能够多给我提意见。

⾮常感谢 @ ，@，@ 等博友给我提出的宝贵的修改意见。

也希望⼤家在阅读本博⽂的时候，如果有什么问题，或者疑问及时的给我留⾔沟通，⼤家⼀起探讨。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------对于三层架构来说，主要是使⽤设计模式的思想，对于项⽬的各个模块实现"⾼内聚，低耦合"的思想。

这⾥就不做详细的介绍了，如果⼤家有兴趣，可以阅读软件⼯程和设计模式相关⽂章。

对于三层架构来说，就是使⽤类，把我们在做项⽬的过程中，可能需要反复操作数据库，反复的使⽤某个⽅法等等，可能就是操作的参数不同。

如果我们如果在每次使⽤的时候，都去编写相应的代码，⽆疑会增加程序员的负担。

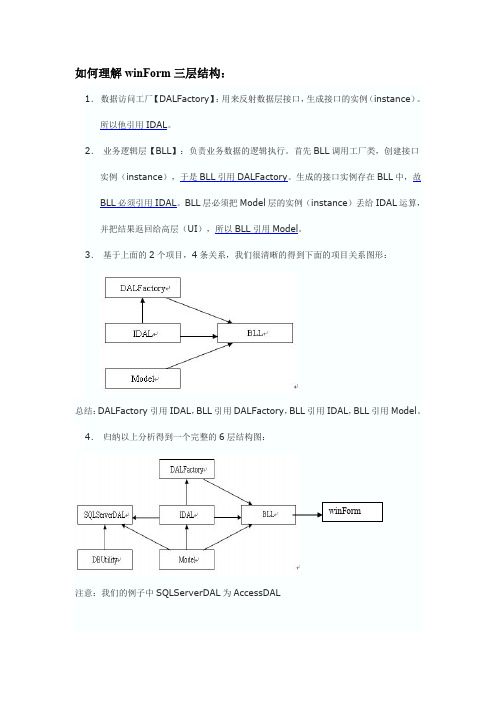

如何理解winForm三层结构：Microsoft .NET Pet Shop 4.0 学习之旅七层架构的源代码今天说说Pet Shop 4.0核心的七层源代码。

包括：Model实体层，DBUtility数据访问抽象类，IDAL数据访问接口层，SQLServerDAL数据访问层，DALFactory数据访问工厂类，BLL业务逻辑层，UI界面层。

想了一下，没什么好说的，发源代码大家自己看吧。

只说明一下注意细节。

1，【App.config】（配置文件在UI \）：其中name="LoggingDb" 为数据库连接关键字。

key="AssemblyDAL"是程序集关键字（即最后生成的文件名前缀，如：PetShop4.SQLServerDAL.dll）。

key="NamespaceDAL"为程序的默认命名空间关键字，对应与项目的属性设置。

2，【Demo.sql】：程序运行前，需安装此脚本，此脚本创建一个表（Demo）,用来演示完整的数据库增、删、改、查、操作。

此表包括了最基础的四种字段类型（int，varchar，decimal，datetime）。

3，【UI界面层】：界面层UI仅仅需要引用Model和BLL。

但是下面还是会多一个特别引用(下图中的红色引用)。

4，【PetShop4.SQLServerDAL.dll】：注意：这个文件很有意思，因为工厂类会加载此程序集，但是SQLServerDAL数据访问层，却不被任何层所引用（见下图），所以导致在UI的运行文件夹（\UI\bin\Debug）下面不会出现PetShop4.SQLServerDAL.dll。

这样就会让工厂类加载程序集失败报错！所以我在UI中故意多加了一个引用SQLServerDAL（仅仅为了生成程序集文件PetShop4.SQLServerDAL.dll）。

5，归纳以上分析得到完整的七层结构图（10条关系，1条特别引用）：6，源代码实现了N层的中小企业管理系统模型。

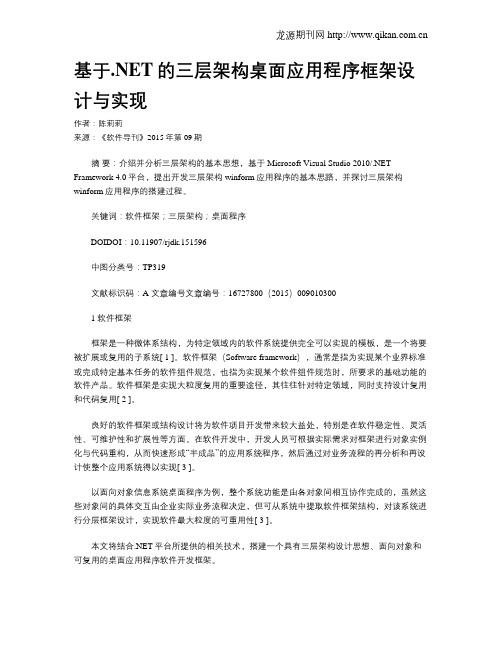

基于.NET的三层架构桌面应用程序框架设计与实现作者：陈莉莉来源：《软件导刊》2015年第09期摘要：介绍并分析三层架构的基本思想，基于Microsoft Visual Studio 2010/.NET Framework 4.0平台，提出开发三层架构winform应用程序的基本思路，并探讨三层架构winform应用程序的搭建过程。

关键词：软件框架；三层架构；桌面程序DOIDOI：10.11907/rjdk.151596中图分类号：TP319文献标识码：A 文章编号文章编号：16727800（2015）0090103001 软件框架框架是一种微体系结构，为特定领域内的软件系统提供完全可以实现的模板，是一个将要被扩展或复用的子系统[ 1 ]。

软件框架（Software framework），通常是指为实现某个业界标准或完成特定基本任务的软件组件规范，也指为实现某个软件组件规范时，所要求的基础功能的软件产品。

软件框架是实现大粒度复用的重要途径，其往往针对特定领域，同时支持设计复用和代码复用[ 2 ]。

良好的软件框架或结构设计将为软件项目开发带来较大益处，特别是在软件稳定性、灵活性、可维护性和扩展性等方面。

在软件开发中，开发人员可根据实际需求对框架进行对象实例化与代码重构，从而快速形成“半成品”的应用系统程序，然后通过对业务流程的再分析和再设计使整个应用系统得以实现[ 3 ]。

以面向对象信息系统桌面程序为例，整个系统功能是由各对象间相互协作完成的，虽然这些对象间的具体交互由企业实际业务流程决定，但可从系统中提取软件框架结构，对该系统进行分层框架设计，实现软件最大粒度的可重用性[ 3 ]。

本文将结合.NET平台所提供的相关技术，搭建一个具有三层架构设计思想、面向对象和可复用的桌面应用程序软件开发框架。

2 框架设计目前，应用程序的实现一般划分为3个层次，从低向高分别为：数据访问层、业务逻辑层、表示层。

数据访问层实现对数据库记录的操作，这对于特定DBMS是固定的；业务逻辑层调用数据访问层实现业务逻辑，该层是关键层，如果用户业务需求发生变更，可在该层修改，业务逻辑层有很多独立方法；表示层调用业务逻辑层实现用户功能，只要业务逻辑层有这个功能即可调用，表示层只需要提供输入、输出和提示等[ 4 ]。

三层架构应用总结——.net第一篇：三层架构应用总结——.net三层架构应用总结与ASP相比在Web应用开发上无疑更容易，更有效率。

Web开发大部分还是围绕着数据操作，建立数据库存储数据，编写代码访问和修改数据，设计界面采集和呈现数据。

走过学习入门阶段后，真正开始着手开发一个Web项目时，才发现错综复杂的数据与关联根本就不是SqlDataSource和AccessDataSource数据源控件能简单解决的，而恰恰是被忽视了的一个ObjectDataSource数据源控件才是真正踏入开发门槛的关键，由此也对三层架构模式有了初步体验。

一．三层架构介绍设计模式中的分层架构（可以参考一下J2EE中MVC模式）实现了各司其职，互不干涉，所以如果一旦哪一层的需求发生了变化，就只需要更改相应的层中的代码而不会影响到其它层中的代码。

这样就能更好的实现开发中的分工，有利于组件的重用。

所以这些年关于模式的研究有很多成果，应用也很广泛。

一个好的模式在程序开发和后期维护中作用重大。

三层架构自底向上分为：数据访问层（DAL），业务逻辑层（BLL）和表示层（PL）。

数据访问层（DAL）：使用了一个强类型的DataSet作为数据访问层，只是单纯的对数据进行增，删，改，查询和判断存在等等较通用的数据访问方法（由SQL语句来提供），不应该有“事务”存在。

业务逻辑层（BLL）：业务逻辑层是在数据访问层和表示层之间进行数据交换的桥梁，按业务需求调用数据访问层中的方法组合，集合了各种业务规则到一个BLL中，例如通过条件进行判断的数据操作或“事务”处理。

BLL都是以类库（Class Library）的形式来实现的。

表示层（PL）：表示层是为客户提供用于交互的应用服务图形界面，帮助用户理解和高效地定位应用服务，呈现业务逻辑层中传递的数据，用页面来实现。

二．三层架构应用实现随着 的不断升级，可以很方便的使用 来构建B/S 三层架构的应用程序，下面以“教师业务信息管理系统”项目中的部分例子来演示如何使用 2.0 和SQL Server 2005数据库来构建一个三层架构的应用程序。

.Net三层架构∙用户界面表示层(USL)∙业务逻辑层(BLL)∙数据访问层(DAL)BLL将USL与DAL隔开了，并且加入了业务规则∙各层的作用∙1：数据数据访问层:主要是对原始数据（数据库或者文本文件等存放数据的形式）的操作层，而不是指原始数据，也就是说，是对数据的操作，而不是数据库,具体为业务逻辑层或表示层提供数据服务．2：业务逻辑层:主要是针对具体的问题的操作，也可以理解成对数据层的操作,对数据业务逻辑处理，如果说数据层是积木，那逻辑层就是对这些积木的搭建。

3：表示层:主要表示WEB方式,也可以表示成WINFORM方式,WEB方式也可以表现成:aspx, 如果逻辑层相当强大和完善,无论表现层如何定义和更改,逻辑层都能完善地提供服务。

∙具体的区分方法1：数据数据访问层:主要看你的数据层里面有没有包含逻辑处理，实际上他的各个函数主要完成各个对数据文件的操作。

而不必管其他操作。

2：业务逻辑层:主要负责对数据层的操作。

也就是说把一些数据层的操作进行组合。

3：表示层:主要对用户的请求接受，以及数据的返回，为客户端提供应用程序的访问。

∙三层结构解释所谓三层体系结构，是在客户端与数据库之间加入了一个中间层，也叫组件层。

这里所说的三层体系，不是指物理上的三层，不是简单地放置三台机器就是三层体系结构，也不仅仅有B/S应用才是三层体系结构，三层是指逻辑上的三层，即使这三个层放置到一台机器上。

三层体系的应用程序将业务规则、数据访问、合法性校验等工作放到了中间层进行处理。

通常情况下，客户端不直接与数据库进行交互，而是通过COM /DCOM通讯与中间层建立连接，再经由中间层与数据库进行交换.开发人员可以将应用的商业逻辑放在中间层应用服务器上，把应用的业务逻辑与用户界面分开。

在保证客户端功能的前提下，为用户提供一个简洁的界面。

这意味着如果需要修改应用程序代码，只需要对中间层应用服务器进行修改，而不用修改成千上万的客户端应用程序。

.NET框架下开发三层结构数据库应用系统第1 章：三层结构在企业中的应用三层：表示层：1.数据展示(显示数据)。

2.接收数据。

用于显示数据和接收用户输入的数据，为用户提供一种交互式操作界面。

(一般为Windows应用程序或Web应用程序)业务逻辑层：1.业务逻辑处理。

2.数据传递。

是表层和数据访问层之间通信的桥梁，主要负责数据的传递和处理。

(1.规则对数据进行加工和处理。

2.与相邻的表示层和数据库访问层进行数据交换。

)数据访问层：主要实现对数据的保存和读取操作。

数据访问，可以访问关系数据库、本文件或是XML文档等。

数据访问层通常为类库。

二层结构的局限性：1. 难以适应需求变化。

2. 不易维护。

3. 安全性低。

三层之间的依赖关系：表示层依赖业务逻辑层。

业务逻辑层依赖数据访问层。

表示层只允许引用业务逻辑层，不允许直接引用数据访问层。

各层项目间不允许循环引用。

1. 接收用户的请求，根据用户的请求去通知业务逻辑层；业务逻辑层收到请求，首先对请求进行阅读审核，然后将请求通知数据库访问层或直接返回给表示层；数据访问层收到请求后便开始访问数据库。

2. 数据访问层通过对数据库的访问得到请求的结果，并把请求结果通知业务逻辑层；业务逻辑层收到请求结果，首先对请求结果进行阅读审核，然后将请求结果通知表示层；表示层收到请求结果，并将结果展示给用户。

搭建三层结构基本框架的步骤：1. 搭建表示层。

2. 搭建业务逻辑层。

3. 搭建数据访问层。

4. 添加各层之间的相互依赖。

第2 章：用实现三层结构DataSet：在内存中存在的临时数据库。

（表的集合（列，行，约束）以及表之间的关系的集合）DataSet的主要作用：三层之间数据传递的载体。

在三层结构中，DataSet的构建与解析工作主要在表示层、数据访问层，业务逻辑层主要对DataSet中的数据进行加工、处理和传递。

（DataSet是整个三层结构中数据传递的介质）。

1、表示层使用DataSet需要做的两件事：(1)将DataSet中的数据展示给用户。

winform 三层架构案例Winform三层架构是一种常见的软件架构模式，它将应用程序分为三个主要层，表示层（UI层）、业务逻辑层和数据访问层。

下面我将从这三个层面来详细介绍Winform三层架构的一个案例。

首先，我们来看表示层（UI层）。

在Winform应用程序中，表示层通常由窗体（Form）和控件（Controls）组成，用于与用户交互并展示数据。

在三层架构中，表示层主要负责接收用户输入，将用户请求传递给业务逻辑层，并将业务逻辑层返回的数据展示给用户。

例如，一个简单的Winform窗体上有一个按钮，点击按钮后触发事件，事件处理程序会调用业务逻辑层的方法来处理业务逻辑，并将结果展示在窗体上。

其次，业务逻辑层负责处理应用程序的业务逻辑。

在Winform 三层架构中，业务逻辑层通常包括各种业务逻辑的方法和逻辑处理代码，例如数据验证、计算逻辑等。

它负责接收表示层传递过来的请求，处理业务逻辑，并将结果返回给表示层。

在一个案例中，业务逻辑层可以包括各种业务逻辑的类和方法，例如处理订单、计算报表等。

最后，数据访问层负责与数据存储（如数据库、文件等）进行交互，包括数据的读取、写入、更新和删除等操作。

在Winform三层架构中，数据访问层通常包括数据访问对象（DAO）或数据访问类，用于封装对数据存储的访问操作。

例如，一个简单的数据访问层可以包括对数据库的连接、执行SQL语句等操作。

综上所述，一个典型的Winform三层架构案例可以是一个简单的订单管理系统。

在这个案例中，表示层负责展示订单信息和接收用户输入，业务逻辑层负责处理订单相关的业务逻辑，如计算订单总额、验证订单信息等，数据访问层负责与数据库进行交互，包括读取订单信息、保存订单信息等操作。

通过这个案例，我们可以清晰地看到Winform三层架构在实际应用中的具体运用和好处。

希望这个案例能够帮助你更好地理解Winform三层架构。

（1）.netc#⼀步⼀步⾃⼰写三层代码⽣成器（主界⾯及连接数据库界⾯）｛转｝⾃⼰动⼿写代码⽣成器(主界⾯及连接sql数据库读取数据库和数据库中的表)(1)打开visual studio 建⽴winfrom项⽬，⾸先建⽴主界⾯如下图⽬前⽤到了两个个控件:⼀个上⽅的"连接服务器"button按钮（点击时弹出连接sql服务器对话框），⼀个treeview控件(显⽰从sql服务器中读取到的数据库及数据库中的表)(2)建⽴连接服务器界⾯。

如下图：服务器地址:combox 有两个item ⼀个是.⼀个是127.0.0.1代表连接本机的sql服务器.⾝份验证:有两个选项:sql⾝份验证和windows⾝份验证。

当选择sql⾝份验证时将下⾯的⽤户名和密码textbox 设置为可⽤代码如下在⾝份验证combxo的SelectedIndexChanged事件中写如下代码:if (cmbconType.SelectedItem.ToString() != "SQL SERVER⾝份验证"){label3.Enabled = false;label4.Enabled = false;txtpwd.Enabled = false;txtusername.Enabled = false;}else{label3.Enabled = true;label4.Enabled = true;txtpwd.Enabled = true;txtusername.Enabled = true;}最下⾯的显⽰数据库的combox默认是不可⽤的enabled=false;⽽且显⽰服务器地址的combox默认选中.也就是本机。

在窗体的load中写如下代码:private void conserver_Load(object sender, EventArgs e){label5.Enabled = false;cmbdatabase.Enabled =false; //显⽰数据库的combox在窗体载⼊时设置为不可⽤。
