物业工程弱电维修培训之二弱电系统分类基本知识PPT课件

“强弱电不分家”
6
具体而言，它们大致有如下区别：（1）功率、电压及电流大小不同强电功率以KW（千瓦）、MW（兆瓦）计、电压以V （伏）、KV（千伏）计，电流以A（安）、kA（千安）计；弱电功率以W（瓦）、mW（毫瓦）计，电压以V （伏）、mV（毫伏）计，电流以mA（毫安）、uA （微安）计，因而其电路可以用印刷电路或集成电路
13
照明
电力设备
消防系统
空调给排水系统冷热源系统
局域网文字处理访客接待
BA 建筑设备自动化系统
保安系统电梯设备
PDS
SIC
智能化建筑系统集成中心
数据通信及计算机网络
有线电视电话
预约管理大楼物业管理
共用信息库
OA
PDS
办公自动化
PDS CA
通讯自动化
传真可视文图电视会议
电子显示屏
物业工程维修弱电篇之二
智能楼宇控制系统分类及基本原理
2020/7/20
2020/7/20
1
标题添加
点击此处输入相关文本内容
前言
点击此处输入相关文本内容
标题添加
点击此处输入相关文本内容
点击此处输入相关文本内容
2
强电与弱电的区别强电：在电力系统中，36v以下的电压称为安全电压，1kv以下的电压称为低压，1kv以上的电压称为高压，直接供电给用户的线路称为配电线路，如用户电压为380/220v，则称为低压配电线路，也就是家庭装修中所说的强电（因它是家庭使用最高的电压）。
车场道闸系统消防报警系统三表远传系统智能安防系统
智能化集中管理系统（BMS发展趋势）
10
现代智能建筑的构成

弱电施工基本知识课件

易燃、易爆物品
在高风险区域作业时，应佩戴相应的个人防护用品，如防护服、防护手套等
PART 06
工程实例与案例分析
某酒店弱电系统工程概述
酒店背景介绍某位于市中心的星级酒店，拥有完善的设施和服务。
弱电系统需求分析根据酒店定位和功能需求，对弱电系统进行详细规划和设计。
系统构成及特点介绍酒店弱电系统的主要组成部分，包括综合布线、安防监控、门禁管理、客房控制等多个子系统，并阐述其特点和技术参数。
PART 05
安全注意事项与风险防范
施工现场安全规定
遵守国家及地方相关法律法规
01
02
施工前进行安全技术交底
施工现场设置安全警示标志和安全通道
03
04
规范使用临时电源和配电箱
严禁私拉乱接电线，注意用电安全
05
06
定期检查施工现场安全状况，及时处理安全隐患
高压危险源的防范措施
明确高压设备的安全操作规程
安全、可靠、经济、实用
图纸内容
系统图、平面图、端接图、安装大样图等
设计深度
满足施工和安装要求
施工过程质量控制
01
02
03
施工前准备
材料设备验收、施工环境检查、技术交底等
施工过程控制
严格执行施工规范、加强质量检查与验收、及时处理质量问题
成品保护
做好防护措施、避免成品损坏
竣工验收标准与流程
1 2 3
和智能化管理。
控制系统的选择和配置需要根据系统的需求和工艺来确定，以确
保系统的稳定性和可靠性。
PART 03
弱电施工规范与标准
国家标准与行业规范
国家标准
GB 50311-2016 综合布线系统工程设计规范

弱电施工规范汇总ppt课件

地板铺设规范要求： 1．交接间、设备间、任务区土建工程已全部开工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运、门锁和钥匙齐全 2．房屋预留地槽、暗孔、孔洞的位置、数量、尺寸均应符合设计要求
3．对设备间铺设活动地板应专门检查，地板板块铺设严密巩固，每平方米程度允许偏向不应大于2mm，地板支柱结实，活动地板防静电措施的接地应符合设计和产品阐明书要求
弱电施工规范
2019年4月28日
规范要求：1〕电缆桥架宜高出地在面2.2m以上，桥架顶部距顶棚或其他妨碍物不应小于 0.3m。桥架宽度不宜小于0.1m,桥架内横断面的填充率不应超越50% 2〕电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5 m处应固定在桥架的支架上；程度敷设时，在缆线的首、尾、转弯及每间隔3~5m处进展加固 3〕电缆线槽宜高出地面2.2m.在吊顶内设置时, 槽盖开启面应坚持80mm的垂直净空，线槽截面利用率不应超越50% 4〕布放线槽缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢 5〕在程度、垂直桥架和垂直线槽内敷设缆线时，应对缆线进展绑扎。4对对绞电缆以24根为束，25对或以上主干对绞电缆、光缆及其他信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，扣间距应均匀，松紧适度 6)在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，运用隔板与无屏蔽的信号线路隔开敷设
2.为防止由于接地电位差呵斥交流杂散波的干扰，闭路电视和工业电视必需采用一点接地。
3.电视系统的传输电缆穿金属管敷设时，金属管要接地，用以防止干扰。
4.铺设活动地板敷设缆线时，活动地板内净空不应小于150mm，活动地板内假设作为通风系统的风道运用时，地板内净高不应小于300mm

弱电工程知识培训ppt课件

项目前期准备阶段
签约项目
建立项目档案
工
任职表项目经理选择评定
程
部
意见
工程部经理审核
项目经理任命
[ 项目启动]
[ 资料移交]
项目经理提交申请
1.招标文件 2.招标答疑 3.投标文件（含技术标、商务标、图纸） 4.中标通知书（复印件） 5.项目合同（复印件） 6.项目设备材料清单（复印件） 7.销售部项目交接记录
弱电工程知识培训
11
停车场管理系统
① 停车场管理系统的建设旨在保护购买车位的业主权益不受到侵害，同时实现小区人车分流管理，创造人在花中游，车在地下走的规划理念。授权车辆以无源卡或IC卡自动感应的方式进入地下车库，非授权车辆通过自动提卡、自动计费模式进入指定停车位，当发生道闸故障时，通过机箱对讲分机呼叫实现远程开闸功能。 ② 管理系统采用无源远距离感应技术，相比蓝牙感应方式，没有更换电池的烦恼，同时针对智能化小区的特殊应用需求，安装停车场引导系统，方便访客临时停车找空车位的麻烦，也方便了物业公司的管理工作。其次，针对停车场道闸经常遭到业主有意或无意的损坏，但事后调查取证需要调取监控系统回放的麻烦，停车场系统增加图像自动抓拍、自动存储、自动识别功能。 ③若社区地下停车入口为临街开放式出入口，为避免闲杂人等以此通过出入车库，因此，每个地下停车场出入口可增加报警复核功能，授权车辆通行不报警，人行出入报警，报警实时联动监控画面上传管理中心。
《系统设备调试记录》《智能建筑系统功能测试记录》
《智能建筑子系统检测记录》
《智能建筑系统（分部工程）检测汇总表》
《试运行反馈问题记录》《试运行报告》
施工阶段→
系统调试
工程培训
系统试运行

弱电系统集成知识汇编课堂PPT

CCTV-音乐湖北影视频道
武汉一套旅游卫视东方卫视炫动卡通甘肃卫视河北卫视
都市剧场魅力音乐七彩戏剧青年学苑
汽摩书画老年福央视精品风云剧场凤凰资讯
湖北有线节目表
基本包
CCTV-新闻 CCTV-5 CCTV-10 CETV1
湖北教育频道武汉二套云南卫视
黑龙江卫视江苏卫视
调用报警区域摄像机
监视报警区域图像
录制现场录像
有线电视及卫星接收系统－概述
• 为了业务部门收集素材、整理归档相当电视节目，需要接收来自数字电视的中央和地方节目，也需要合法接收所有广电部门允许接收的境外节目。
• 为了满足外籍阅者、留学生的境外新闻和视频需要，部门电子阅览区需要开通境外电视节目。
▪ 通过卫星天线接收卫星电视节目，通过有线电视接口接入有线台高清电视节目，通过播放设备和制作设备编制自己的电视节目。
▪ 经频道加载后的各路电视音像节目，由同轴电缆传输到各个末端插座。用户即可通过电视机在不同的频道上收看各种电视节目。
卫星天线
数字电视
TV终端
有线电视及卫星接收系统
卫星接收系统图
3层配线间
管理3层、4层信息点59个；电话点14个
3层配线间
管理3层（电子阅览室含1 个分配线间）
信息点358个；电话点6个
5层配线间
管理4层、5层信息点145个；电话点43个
6层配线间
管理6层信息点134个；电话点47个
7层配线间
管理7层、8层信息点186个；电话点95个
综合布线系统－系统结构
审计管理
行为监控、日志记录、事后追查
智能安防系统－－需求分析
• 区域智能CCTV监控

弱电工程基础知识培训(共9张PPT)

BA、 CA、 OA、 CN
➢ 6大子系统
1、工作区子系统 2、水平干线子系统 3、管理间子系统 4、垂直干线子系统 5、楼宇子系统
6、设备间布线子系统
BA、➢CA、机O算A、机CN网络主要由通信线路、路由器、主机与信息资源等部分组成。
3、管理间子系统 36V以下的安全电压； 4、垂直干线子系统 6、设备间布线子系统 3、管理间子系统 1、工作区子系统有线电视和卫星接收系统火灾自动报警与消防联动控制系统机算机网络主要由通信线路、路由器、主机与信息资源等部分组成。 CAS 通信自动化系统直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在24V以内。机算机网络主要由通信线路、路由器、主机与信息资源等部分组成。 36V以下的安全电压；直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在24V以内。
➢ 机房工程
➢ 舞台机械灯光系统
综合布线系统 ➢ 直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在24V以内。
6、设备间布线子系统
机房工程 OAS 办公自动化系统
➢ 2、水平干线子系统
36V以下的安全电压；
计算机网络系统 ➢ 36V以下的安全电压；
有线电视和卫星接收系统机算机网络主要由通信线路、路由器、主机与信息资源等部分组成。
➢ 出入口控制系统
➢ 楼宇对讲系统 ➢ 电子巡更系统 ➢ 电话通信系统
➢ 全球定位系统
➢ 火灾自动报警与消防联动控制系统
➢ 有线电视和卫星接收系统
➢ 视频会议系统
➢ 综合布线系统 ➢ 计算机网络系统
➢ 楼宇自控系统
➢ 一卡通系统
➢ 停车场系统
➢ 图像信息管理系统 ➢ 内装修设计
➢ 多媒体教学系统

弱电知识ppt课件

•位于苏州工业园区三区
•总建筑面积为3万平方米
•美国强生公司目前在中国投资最大的建设项目
霍尼韦尔安防集成管理平台
•安防监控系统 •入侵报警系统 •对讲系统 •电子巡查管理系统 •出入口控制系统(与人事部门数据系统集成)
广州地铁二号线首期工程
•东起琶洲，北至江夏，全长23.265km •全线共设20个车站，其中16个地下车站， 1个地面车站和3个高架车站
Bቤተ መጻሕፍቲ ባይዱ系统
BA系统全称楼宇设备自控系统（Building Automation System-RTU）,是以一台微机为中心,由符合工业标准的网络,对分布于监控现场的区域智能分站(即DDC)进行连接,通过特定的末端设备,实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。它是基于现代控制论中分布式控制理论而设计的集散型系统,是具有集中操作、管理和分散控制功能的综合监控系统。系统的目标是对建筑物内大多数机电设备采用现代计算机技术进行全面有效的监控和管理,确保建筑物内所有设备处于高效、节能、合理的运行状态。
BA系统的作用
楼宇设备自控系统（Building Automation System-RTU）主要是建筑物的变配电设备、应急备用电源设备、蓄电池、不停电源设备等监视、测量和照明设备的监控，给排水系统的给排水设备、饮水设备及污水处理设备等运行、工况的监视、测量与控制，空调系统的次热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制，热力系统的热源设备等运行工况的监视,以及对电梯、自动扶梯设备运行工况的监视。通过RTU实现对建筑物内上述机电设备的监控与管理,可以节约能源和人力资源,向用户创造更舒适安全的环境。
上海金茂大厦
•世界第三高楼

弱电知识培训PPT

值班人员巡查电梯注意事项 1、脚面踩地砍与轿厢的平整度，看是否平层，若出现异常，及时上报领导或电梯公司 2、进入轿厢后，【看】电梯外呼按钮是否正常，观察内部灯光亮度是否正常，看电梯指示板显示是否正常，看主副按钮的背光灯是否正常。【听】电梯上下运行时是否有异响。【闻】电梯内部是否有无烧焦气味。担心电线老化烧焦或是小型电源烧焦。【坐】电梯进入人后是否有超载报警或电子称误报现象。【感】真正体会电梯在上下运行时是否晃荡，抖动的现象。摇晃一下轿厢内部扶手是否有松动。感受一下轿厢风扇是否有风吹出。 3、电梯机房巡查，要查看空调是否漏水，是否有制冷，照明是否正常，地板是否干净。
消防气体月检步骤
消防疏散演习
二、影音会议系统
分量高清线YPbPr
数字高清线HDMI
电脑音频转换线
音频头（单声道）
卡龙头音频头（单声道）
专业音响接头
电脑接头（立体声）
线的认识：
15针电脑VGA线
二、影音会议系统
视频格式常识：准高清 720P 1280*720分辨率全高清 1080P 1920*1080分辨率超高清 4K 4096×2160分辨率标清 480线笔记本分辨率 1024*768 1280*720 1366*768 1920*1080
推
录音
录音笔注意事项： 1、检查电池电量 2、检查空间容量 3、找到MIC输入口
4、检查信号输入电平跳动 5、HOLD锁止功能 6、Erase 、Delete、 format 擦除删除格式化
麦克风杆不齐
麦克风杆摆整齐
示ቤተ መጻሕፍቲ ባይዱ展示
麦克风上下不齐
麦克风角度一致
弱电知识培训PPT
强
弱

《弱电工程基本知识》课件

高层写字楼弱电工程案例
总结词
高层写字楼弱电工程案例主要介绍高层写字楼的弱电工程设计和实施，包括办公自动化、通信网络、电梯控制等方面的应用。
详细描述
高层写字楼弱电工程案例主要涉及高层写字楼的弱电工程设计和实施，包括办公自动化系统、通信网络系统、电梯控制系统等。这些系统通过智能化控制和管理，提高了高层写字楼的工作效率和便利性。具体来说，办公自动化系统可以实现文件管理、会议管理等方面的自动化；通信网络系统则可以提供高速稳定的网络服务，满足办公需求；电梯控制系统则可以对电梯进行智能化调度和控制，提高电梯的运行效率和使用体验。
防火安全措施
防火分隔
01
在建筑物内设置防火墙、防火门、防火窗等防火分隔设施，将
火灾限制在一定区域内。
火灾报警系统
02
安装火灾探测器、报警器等设备，及时发现火情并发出警报，
提高火灾扑救效率。
灭火设施
03
根据不同场所和火灾类型，设置合适的灭火设施，如干粉灭火
器、水灭火系统等，以便及时扑灭火灾。
防触电安全措施
确保施工队伍具备相应的资质和能力，对施工图纸进行审查，确
保图纸的正确性和完整性。
施工过程控制
对施工过程进行全面监督，确保施工工艺、操作规程符合规范要求，及时发现并纠正施工中的问题。
施工验收
对完成的施工项目进行验收，确保施量控制
材料采购
选择具有良好信誉和资质的供应商，确保采购的材料质量合格。
入侵和犯罪行为。
安全防范系统需要具备高度的可靠性和稳定性，以保证安全监控的连续性和有
效性。
楼宇自控系统
楼宇自控系统是用于智能建筑的重要设施，通过自动化控制技术实现对建筑物内各种设备的集中

弱电工程综合布线系统基础知识培训PPT教程99页

弱电工程综合布线系统基础知识培训 PPT教程99页
综合布线标准介绍
2.欧洲标准—EN50173 英国、法国、德国等国联合于1995年7月制定了欧洲标准。（EN 50173），供欧洲一些国家使用。主要内容：制订屏蔽系统的标准。
弱电工程综合布线系统基础知识培训 PPT教程99页
综合布线标准介绍
3.国际标准ISO/IEC11801(信息技术-用户通用布线系统）国际标准化组织/国际电工技术委员会，1995年7月正式公布《ISO/IEC 11801：1995（E）信息技术—用户建筑物综合布线》。内容：
带宽(Hz)
频率单位描述电信号和物理媒介有关不依赖与应用
数据传输速率（Mbps)
数据的速率系统吞吐量的描述和带宽有关依赖与应用
弱电工程综合布线系统基础知识培训 PPT教程99页
布线与计算机网络的密切联系
综合布线跟随着计算
机网络传输速率的不断提高，相应传输媒质和连接硬件也相应的发生变化，由最初的3类线传输10MHz以太网，到现在的六类线提供250MHz 的带宽，可以运用与千兆以太网，更有的是运用光纤作为传输媒质。
弱电工程综合布线系统基础知识培训 PPT教程99页
综合布线的范围
• 综合布线系统的范围应根据建筑工程项目范围来定，一般有两种范围，即单幢建筑和建筑群体。
（1）单幢建筑中的综合布线系统范围，一般指在整幢建筑内部敷设的管槽系统、电缆竖井、专用房间（如设备间等）和通信缆线及连接硬件等。
（2）建筑群体因建筑幢数不一、规模不同，有时可能扩大成为街坊式的范围（如高等学校校园式），其范围难以统一划分，但不论其规模如何，综合布线系统的工程范围除上述每幢建筑内的通信线路和其它辅助设施外，还需包括各幢建筑物之间相互连接的通信管道和线路，这时，综合布线系统较为庞大而复杂。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

22.桥架及管线施工 23.电子抄送系统
总体认知－－弱电系统投资
智能建筑费用比例－以60 年费用计算
维护维修
50%
电视监控
前期建设
11%
投资贷款
14%
电压质量调节系统
其它费用
25%
楼宇智能管理系统
建筑弱电系统费用一般是建筑工程总造价的2~5%
总体认知－－弱电系统关联结构
市话接入
程控交换Байду номын сангаас机
计算机网络
工程项目弱电知识汇编 PPT

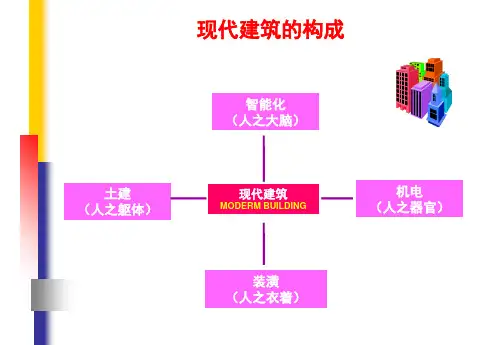

现代建筑的构成
土建（人之躯体）
智能化（人之大脑）
现代建筑
MODERM BUILDING
机电（人之器官）
装潢（人之衣着）
总体认知－－弱电系统划分
建设部建筑管理司对智能化系统的分类
1.计算机管理 2.楼宇设备自控 3.保安监控及防盗报警系统
4.智能卡系统 5.通讯系统
6.卫星及共用电视
7.车库管理系统 8.综合布线系统 9.计算机网络系统
10.广播系统 11.会议系统
12.视频点播系统
13.智能化小区物业管理系统
14.可视会议系统
15.大屏幕显示系统
16.智能灯光、音响控制系统
17.火灾报警系统
18.机房工程
19.UPS变配电
20.手机信号放大
21.本地无线通讯
3层配线间
管理3层、4层信息点47个；电话点11个
5层配线间
管理4层、5层、6层信息点156个；电话点51个
7层配线间
管理7层、8层信息点173个；电话点90个
8芯光纤和对应的大对数
6楼网络中心机房
电信光纤
PBX
语音配线架
数据配线架
内网 sever
sever 外网
光纤
运营商
3#
4#
1层配线间
1层配线间
管理-2层、-1层、1层、2层信息点31个；电话点9个
管理-2层、-1层、1层、2层信息点55个；电话点21个
3层配线间
管理3层、4层信息点59个；电话点14个
3层配线间
管理3层（电子阅览室含1 个分配线间）
信息点358个；电话点6个
5层配线间
管理4层、5层信息点145个；电话点43个
电视墙 DC×6
头端及编码
….. 服务器群
头端及编码
主楼
附楼
智能安防系统－－区域智能分析
6大监测面
有别于普通的数字监控、更智能、更安全！
智能安防系统－－高清全景掌控
1、球眼摄像机，360°宽视野全景监控 2、平缓无级数字缩放，虚拟PTZ 3、含报警功能、自带扬声器和麦克风 4、彩色高清: 2048 x 1536，300万像素 5、安装隐蔽 6、全数字IP接口
卫星有线电视
综合布线系统
周界防范
通讯自动化 CAS
网络接入
城域网
机电设备
楼宇对讲
电视监控防盗报警门禁系统巡更系统车库管理
安防系统 SAS
5A楼宇
楼控系统 BAS
办公设备软件系统音视系统
办公系统
OAS
消防系统
FAS
暧通空调给排水
节能系统
变配电
燃气报警紧急广播水气系统
会议系统
6层配线间
管理6层信息点134个；电话点47个
7层配线间
管理7层、8层信息点186个；电话点95个
综合布线系统－系统结构
系统材料
管理子系统垂直干线子系统建筑群子系统
水平子系统工作区子系统
设备间子系统
综合布线系统－点位考虑
综合布线及有线电视点位设置原则如下： ✓单人间办公室设1个内网点、１个外网点、１个电话、1个电视； ✓多人间办公室按每工位设1个内网点和1个电话、每间办公室设１个外网点； ✓服务台按２个内网点、１个电话点考虑； ✓２０１电话在服务区设置； ✓有网络地板的电子阅览区域设置地插； ✓办公室和设备间每个门设１个（门禁）； ✓开放式阅读区用无线方式覆盖，电子阅读区用有线方式覆盖；
可视会议
大屏幕
灯光、音响
《公共图书馆建设标准建标108-200》
大家学习辛苦了，还是要坚持
继续保持安静
弱电系统内容
子系统设计
综合布线系统－系统图
1#
2#
1层配线间
管理-2层、-1层、1层信息点73个；电话点73个
1层配线间
管理1层、2层信息点194个；电话点34个
2层配线间
管理2层、3层信息点160个；电话点18个
BK 00 CA 控制键盘
AW - BM 1600 - 8 A 报警管理主机
营业网点
1
AW - BRK读卡器
AW - NC 100网络通信接口转换器
红外报警
无线巡更
审计管理
行为监控、日志记录、事后追查
智能安防系统－－需求分析
• 区域智能CCTV监控
– 主要通道 – 园区周界 – 关键出入 – 实时捕捉、事后追查
• 业务监控
– 业务室全景监控及记录 – 会议系统全景监控及记录
• 安防系统
– 周界防范 – 关键点防范
智能安防系统－－数字构架
智能安防系统－－监控网结构
综合布线系统－实现功能
综合布线系统是智能建筑的基础设施，是构成智能建筑高速公路和神经网络的基础。能否在现在或将来始终具备最先进的通讯和现代化楼宇管理水平，将取决于是否具有一套完整高质、符合国际标准的布线系统。
对于本系统，主要实现： 1、提供人员宽带上网需求； 2、提供业务应用系统、内部办公网络、内部数据的线路基础； 3、提供语音通讯的线路基础； 4、提供市话网通讯的线路基础；及运营商公话内部线路基础； 5、提供信息发布、管理一卡通、业务应用等系统的基础线路
计算机网络系统－内网结构
国家图书馆
主存储
备存储
防毒墙业务服务器病毒防护
… 万兆IRF环
双核心
IDS即入侵检测系统
楼层交换机
计算机网络系统－外网结构
应用服务器应用服务器
病毒防护
防毒墙行为审计
核心交换机
接入交换机
计算机网络系统－安全考虑
• 局域网
– VLAN
– 访问控制
– 路由冗余
• 广域网
7、智能照明随动
全景环视，全面布防
智能安防系统－－周界电子围栏
高威慑（高压电网＋警示标志）主动防护性强（跨越＝电击）严密无死角（任意地形、无死角、无盲点）误报率低（防止小动物、树枝、恶劣天气等误报）使用、维护方便方便联动，融入IT 远程管理维护
智能安防系统－－红外报警及巡更
各种传感器
– 认证、授权、许可
50
– 防火墙
– RADIUS认证
– 加密
– NAT或PROXY
– VPN通道
• 防火墙及防病毒网关
提供内外部隔离的安全防止不安全的应用程序
• 数据加密
保证传输安全
• 入侵检测/保护
识别网络弱点探测并反击入侵者（IDS/IPS）
• 策略管理
