循环流化床锅炉主要参数控制与调整探讨

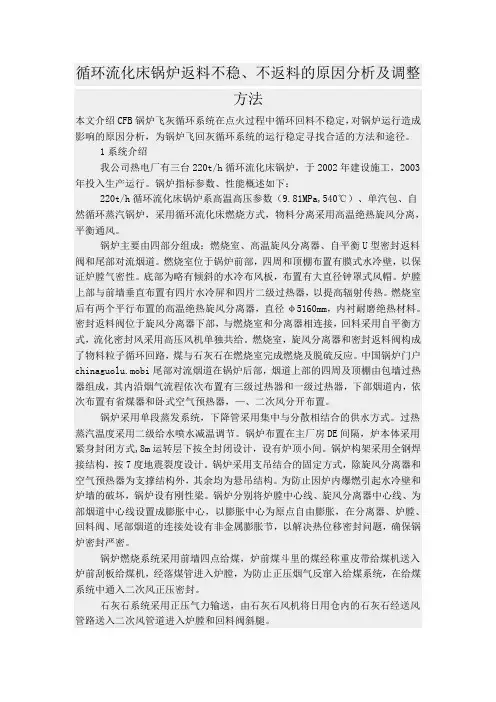

循环流化床锅炉返料不稳、不返料的原因分析及调整方法

本文介绍CFB锅炉飞灰循环系统在点火过程中循环回料不稳定，对锅炉运行造成影响的原因分析，为锅炉飞回灰循环系统的运行稳定寻找合适的方法和途径。

1系统介绍

我公司热电厂有三台220t/h循环流化床锅炉，于2002年建设施工，2003年投入生产运行。锅炉指标参数、性能概述如下：

220t/h循环流化床锅炉系高温高压参数（9.81MPa,540℃）、单汽包、自然循环蒸汽锅炉，采用循环流化床燃烧方式，物料分离采用高温绝热旋风分离，平衡通风。

锅炉主要由四部分组成：燃烧室、高温旋风分离器、自平衡U型密封返料阀和尾部对流烟道。燃烧室位于锅炉前部，四周和顶棚布置有膜式水冷壁，以保证炉膛气密性。底部为略有倾斜的水冷布风板，布置有大直径钟罩式风帽。炉膛上部与前墙垂直布置有四片水冷屏和四片二级过热器，以提高辐射传热。燃烧室后有两个平行布置的高温绝热旋风分离器，直径φ5160mm，内衬耐磨绝热材料。密封返料阀位于旋风分离器下部，与燃烧室和分离器相连接，回料采用自平衡方式，流化密封风采用高压风机单独共给。燃烧室，旋风分离器和密封返料阀构成了物料粒子循环回路，煤与石灰石在燃烧室完成燃烧及脱硫反应。中国锅炉门户chinaguolu.mobi尾部对流烟道在锅炉后部，烟道上部的四周及顶棚由包墙过热器组成，其内沿烟气流程依次布置有三级过热器和一级过热器，下部烟道内，依次布置有省煤器和卧式空气预热器，—、二次风分开布置。

锅炉采用单段蒸发系统，下降管采用集中与分散相结合的供水方式。过热蒸汽温度采用二级给水喷水减温调节。锅炉布置在主厂房DE间隔，炉本体采用紧身封闭方式,8m运转层下按全封闭设计，设有炉顶小间。锅炉构架采用全钢焊接结构，按7度地震裂度设计。锅炉采用支吊结合的固定方式，除旋风分离器和空气预热器为支撑结构外，其余均为悬吊结构。为防止因炉内爆燃引起水冷壁和炉墙的破坏，锅炉设有刚性梁。锅炉分别将炉膛中心线、旋风分离器中心线、为部烟道中心线设置成膨胀中心，以膨胀中心为原点自由膨胀，在分离器、炉膛、回料阀、尾部烟道的连接处设有非金属膨胀节，以解决热位移密封问题，确保锅炉密封严密。

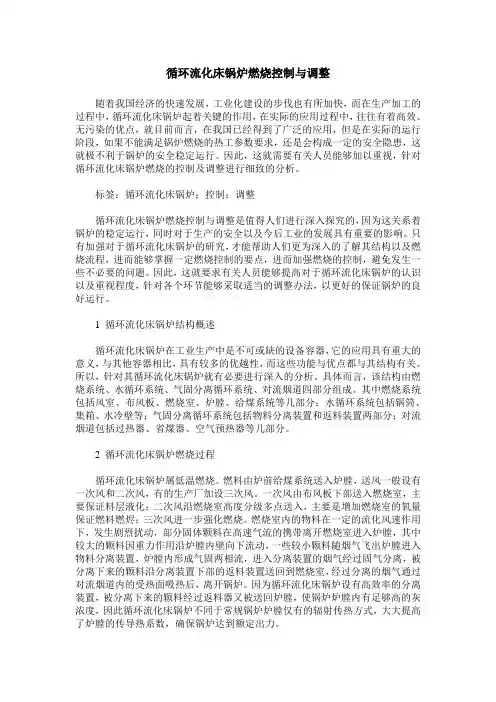

循环流化床锅炉燃烧控制与调整

随着我国经济的快速发展，工业化建设的步伐也有所加快，而在生产加工的过程中，循环流化床锅炉起着关键的作用，在实际的应用过程中，往往有着高效、无污染的优点，就目前而言，在我国已经得到了广泛的应用，但是在实际的运行阶段，如果不能满足锅炉燃烧的热工参数要求，还是会构成一定的安全隐患，这就极不利于锅炉的安全稳定运行。因此，这就需要有关人员能够加以重视，针对循环流化床锅炉燃烧的控制及调整进行细致的分析。

标签：循环流化床锅炉；控制；调整

循环流化床锅炉燃烧控制与调整是值得人们进行深入探究的，因为这关系着锅炉的稳定运行，同时对于生产的安全以及今后工业的发展具有重要的影响。只有加强对于循环流化床锅炉的研究，才能帮助人们更为深入的了解其结构以及燃烧流程，进而能够掌握一定燃烧控制的要点，进而加强燃烧的控制，避免发生一些不必要的问题。因此，这就要求有关人员能够提高对于循环流化床锅炉的认识以及重视程度，针对各个环节能够采取适当的调整办法，以更好的保证锅炉的良好运行。

1 循环流化床锅炉结构概述

循环流化床锅炉在工业生产中是不可或缺的设备容器，它的应用具有重大的意义，与其他容器相比，具有较多的优越性，而这些功能与优点都与其结构有关。所以，针对其循环流化床锅炉就有必要进行深入的分析。具体而言，该结构由燃烧系统、水循环系统、气固分离循环系统、对流烟道四部分组成。其中燃烧系统包括风室、布风板、燃烧室、炉膛、给煤系统等几部分；水循环系统包括锅筒、集箱、水冷壁等；气固分离循环系统包括物料分离装置和返料装置两部分；对流烟道包括过热器、省煤器、空气预热器等几部分。

2 循环流化床锅炉燃烧过程

循环流化床锅炉属低温燃烧。燃料由炉前给煤系统送入炉膛，送风一般设有一次风和二次风，有的生产厂加设三次风。一次风由布风板下部送入燃烧室，主要保证料层液化；二次风沿燃烧室高度分级多点送入，主要是增加燃烧室的氧量保证燃料燃烬；三次风进一步强化燃烧。燃烧室内的物料在一定的流化风速作用下，发生剧烈扰动，部分固体颗料在高速气流的携带离开燃烧室进入炉膛，其中较大的颗料因重力作用沿炉膛内壁向下流动，一些较小颗料随烟气飞出炉膛进入物料分离装置，炉膛内形成气固两相流，进入分离装置的烟气经过固气分离，被分离下来的颗料沿分离装置下部的返料装置送回到燃烧室，经过分离的烟气通过对流烟道内的受热面吸热后，离开锅炉。因为循环流化床锅炉设有高效率的分离装置，被分离下来的颗料经过返料器又被送回炉膛，使锅炉炉膛内有足够高的灰浓度，因此循环流化床锅炉不同于常规锅炉炉膛仅有的辐射传热方式，大大提高了炉膛的传导热系数，确保锅炉达到额定出力。

循环流化床锅炉燃烧控制与调整

摘要：通过分析循环流化床锅炉燃烧及其传热特性，介绍了循环流化床锅炉运行的主要技术参数

关键词：循环流化床；锅炉燃烧；控制；调整

导言

近年来，由于循环硫化床锅炉大容量、高参数、燃用劣质煤、机组适应性较强、项目容易核准等特点，近年来受到电力行业的特别青睐。但随着循环流化床锅炉容量和参数等级的不断发展，循环流化床锅炉安全稳定运行也成了重要的技术难题，日益引起了人们的高度重视。目前循环流化床锅炉安全稳定运行受到干扰的因素主要包括原材料的选择、设计理念、制造工艺、安装水平、运行操作技能、燃料的种类和质量等等因素。虽然目前几大锅炉厂采用的设备都具有世界先进水平的燃烧和流化技术，能耗方面也有了降低，但是对于安全运行的制约因素等依然要加大研究和摸索力度，在对策的寻求上不能掉以轻心。

1.造成循环流化床锅炉不稳定运行的因素

循环流化床锅炉技术是近十几年来迅速发展的一项高效低污染清洁燃烧技术。国际上这项技术在电站锅炉、工业锅炉和废弃物处理利用等领域已得到广泛的商业应用，并向百十万千瓦级规模的大型循环流化床锅炉发展；国内在这方面的研究、开发和应用也逐渐兴起，已有近千台循环流化床锅炉投入运行或正在制造之中，未来的几年将是循环流化床飞速发展的一个重要时期。

1.1煤种和煤质的影响

循环流化床锅炉运行的动力来源于原煤。原煤首先作为一种不能循环利用，且损耗较大的燃料，进入燃烧系统后，容易出现煤质的变化，与设计的煤种的要求发生偏离。例如煤种的发热量按照锅炉的设计热量应为5323KCAL/KG，但是真正进入锅炉后，实际的煤质发生了变化，发热量大幅度降低。这是由于煤中的杂质等较多，因此不同煤质的煤种燃烧的特性也不同，呈现了不同的挥发份，导致炉内的燃烧工况出现了问题，受到的影响较大。

煤种、煤质对锅炉系统产生不稳定因素的危害如下：由于煤质的不稳定，投入锅炉后，出现了很多参数的变化，如床温、床压、蒸汽温度、气压、料层的差压等，由于参数的变化影响了锅炉的稳定性和经济性，导致了一些参数由于调整的不及时出现了超限的情况，被迫降低负荷，或者停机。

浅谈循环流化床锅炉运行调整

摘要：循环流化床燃烧技术是20世纪80年代在锅炉上成功应用的一种洁净煤燃烧技术。它具有燃料适应性广、燃烧效率高、NOx排放低、调节负荷比大、调节负荷快等突出优点。主循环回路是循环流化床锅炉的关键，其主要作用是将大量高温固体物料从气流中分离并送回燃烧室，从而保持燃烧室稳定的流化状态，保证燃料和脱硫剂多次循环、燃烧和反复反应，从而提高燃烧效率和脱硫效率。循环流化床锅炉是一种环保节能的综合炉体。

关键词：循环流化床；锅炉；优化

引言

目前，循环流化床锅炉以其高性能、低污染的特点在市场上得到了广泛的应用。循环流化床锅炉可以实现燃料的循环利用，不仅节省了工作成本，而且大大减少了对外界的污染，提高了环保性能。因此，循环流化床锅炉具有非常广阔的应用空间。本文对循环流化床锅炉的结构和特点进行了探讨，并对循环流化床锅炉的运行调节方式进行了探讨，以期为行业的发展提供参考帮助。

1.循环流化床锅炉概述

循环流化床锅炉是工业化程度最高的洁净煤燃烧技术。循环流化床锅炉采用流态化燃烧，主要结构包括燃烧室(包括密相区和稀相区)和循环回路(包括高温气固分离器和返料系统)两大部分。与鼓泡流化床燃烧技术的最大区别是运行风速高，强化了燃烧和脱硫等非均相反应过程，锅炉容量可以扩大到电力工业可以接受的大容量(600MW或以上等级)目前，循环流化床锅炉已经很好的解决了热学、力学、材料学等基础问题和膨胀、磨损、超温等工程问题，成为难燃固体燃料(如煤矸石、油页岩、城市垃圾、淤泥和其他废弃物)能源利用的先进技术。

2.流化床锅炉技术的特点

2.1燃料的适用性较广 自循环流化床锅炉发展以来，已能适应大多数燃料，这是循环流化床锅炉技术在市场上被广泛应用的一个重要因素。在循环流化床锅炉中，实现了燃料与脱硫剂、灰渣等不可燃固体颗粒物的良好配合，灰渣将燃料加热到着火点开始燃烧，煤燃烧又释放热量，从而使床体保持一定的温度。因此，循环流化床锅炉的使用使燃料更易燃烧，而且对燃料的适应性也更广。
