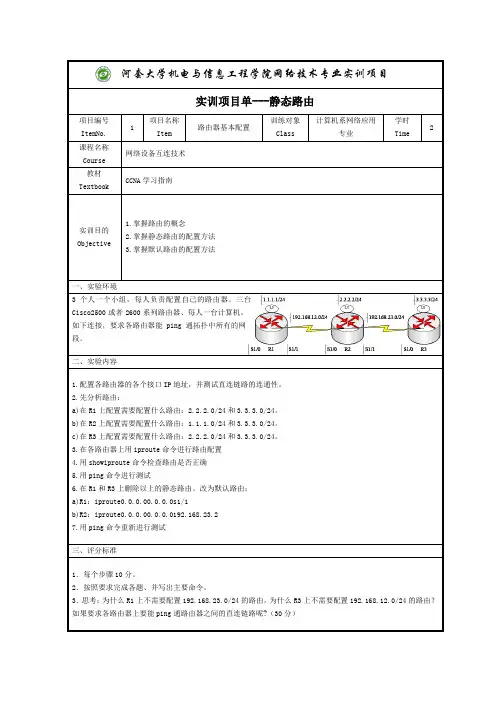

实训3-静态路由
一、目的
要求学生理解静态路由、默认路由、汇总路由的概念，掌握静态、默认路由的配置方法。
二、内容及要求
（1）建立交换机、路由器和PC机组成的网络，画出拓扑图
要求：掌握根据需求画出网络拓扑，标记出相关接口、网络地址的方法
（2）静态路由
要求：掌握路由表的概念、ip route命令的使用，能够根据需求正确配置静态路由。
（3）默认路由
要求：掌握默认路由的使用场合，能够配置默认路由。
三、材料
（1）所用设备：路由器、交换机、PC机、网线
（2）消耗性器材：无
请先下载实训报告，按照实训报告的要求完成实验并填写报告，最后提交。
实训3-静态路由
实训内容：静态路由
本实训要求学生掌握静态路由、默认路由、汇总路由的概念，以及静态路由、默认路由的配置方法。
第一步：建立网络拓扑
首先，我们需要根据需求画出网络拓扑，并标记出相关接口、网络地址。
本实训所用设备包括路由器、交换机、PC机和服务器，通过网线连接起来，形成一个局域网。
第二步：了解静态路由
静态路由是手动配置的路由，需要管理员手动输入路由表中的路由信息。
学生需要掌握路由表的概念和ip route命令的使用，能够根据需求正确配置静态路由。
第三步：了解默认路由
默认路由是指当路由表中没有匹配的路由时，数据包将被发送到默认路由所指定的下一跳。
学生需要掌握默认路由的使用场合，能够配置默认路由。
第四步：实验步骤
根据实验场景描述，我们需要将两层办公楼的电脑连接起来，并上网。
具体实验步骤如下：
1.配置路由器的E0和E1接口的IP地址，分别为
192.168.4.1和192.168.5.1.
2.配置楼层一的电脑，包括PC1-20，IP地址为
192.168.4.2-22，子网掩码为255.255.255.0，默认网关为192.168.4.1.
3.配置楼层二的电脑，包括PC1-20，IP地址为
192.168.5.2-22，子网掩码为255.255.255.0，默认网关为192.168.5.1.
4.使用ping命令测试网络连通性。
5.使用ip route命令和do show ip route命令查看和配置路由表。
通过本实训，学生可以掌握静态路由和默认路由的配置方法，了解路由表的概念，进一步提升网络配置和管理的能力。
静态路由配置的实训操作步骤以静态路由配置的实训操作步骤为标题，写一篇文章一、实训背景介绍在网络通信中，静态路由是一种简单而有效的路由配置方式。
它通过手动配置路由表的方式，指定了数据包从源网络到目标网络的路径。
本实训将介绍如何进行静态路由的配置，以实现网络设备之间的通信。
二、实训准备工作1. 确定网络拓扑结构：确定需要进行静态路由配置的网络设备，并绘制出网络拓扑图，包括各设备的连接关系和IP地址分配情况。
2. 确定路由器的管理IP地址：为每个路由器设备分配一个唯一的管理IP地址，用于远程登录和配置路由器。
3. 确定网络设备的接口IP地址：为每个网络设备的接口分配一个唯一的IP地址，用于实现设备之间的通信。
三、静态路由配置步骤1. 登录路由器：使用Telnet或SSH等远程登录工具，通过管理IP 地址登录到需要配置静态路由的路由器。
2. 进入全局配置模式：在路由器的命令行界面中输入"enable"命令，进入特权模式，然后输入"configure terminal"命令，进入全局配置模式。
3. 配置静态路由：在全局配置模式下，输入"ip route 目标网络目标网络掩码下一跳地址"命令，配置静态路由。
其中，目标网络为需要访问的目标网络地址，目标网络掩码为目标网络的子网掩码，下一跳地址为数据包的下一跳路由器的IP地址。
4. 保存配置：输入"end"命令退出配置模式，然后输入"write"命令保存配置。
四、实训操作示例假设有两台路由器R1和R2，它们之间通过以太网连接。
R1的管理IP地址为192.168.1.1，R2的管理IP地址为192.168.2.1。
R1的接口IP地址为192.168.1.254，R2的接口IP地址为192.168.2.254。
现在需要配置R1和R2之间的静态路由。
1. 登录R1路由器：使用Telnet工具，输入192.168.1.1，登录到R1路由器。
静态路由实训总结
一、实训目标
本次静态路由实训的目标是使我们深入理解静态路由的工作原理和配置方法，掌握在不同网络环境下的静态路由配置技巧，提高我们解决实际网络问题的能力。
二、实训内容
在本次实训中，我们首先学习了静态路由的基本概念和原理，了解了静态路由的优点和局限性。
接着，我们进行了实际的静态路由配置操作，包括在路由器上配置静态路由、测试静态路由等。
实训中遇到的常见问题及解决方法如下：
问题1：无法在目标网络中ping通。
解决方法：检查源主机和目标主机的IP地址是否正确，检查子网掩码是否正确，检查路由器的静态路由配置是否正确。
问题2：路由表中的静态路由条目不正确。
解决方法：检查源主机和目标主机的IP地址、子网掩码以及下一跳地址是否正确，检查路由器接口的IP 地址配置是否正确。
三、实训心得
通过本次实训，我深刻认识到静态路由在实际网络中的重要性。
静态路由不仅可以用于小型网络，也可以用于大型企业网络和园区网中。
通过实训，我掌握了静态路由的基本配置方法和常见问题的解决方法，提高了解决实际问题的能力。
同时，我也意识到在配置静态路由时需要非常细心，因为一旦配置错误，可能会导致网络通信中断或数据传输延迟。
在未来的工作中，我将积极运用所学知识解决实际网络问题，提高网络性能和稳定性。
同时，我也将不断学习和探索新的技术和知识，以适应不断变化的网络环境。
