电子商务。实验三 路由器静态路由的配置

实验3：静态路由的配置一、实验目的：掌握通过静态路由方式实现网络的连通性。

二、实验原理：1．路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据包转发出去。

实现不同网段的主机之间的互相访问。

2.路由器是根据路由表进行选路和转发的。

而路由表里就是由一条条的路由信息组成。

路由表的产生方式一般有3种：直连路由：给路由器接口配置一个IP地址，路由器自动产生本接口IP所在网段的路由信息。

静态路由：在拓扑结构简单的网络中，网管员通过手工的方式配置本路由器未知网段的路由信息，从而实现不同网段之间的连接。

动态路由：在大规模的网络中，或网络拓扑相对复杂的情况下，通过在路由器上运行动态路由协议，路由器之间互相自动学习产生的路由信息。

三、实验设备：R1601路由器2台，PC机2台四、实验环境：Windows xp操作系统，Boson Netsim模拟器五、实验步骤：1．安装Boson Netsim模拟器。

2．在Boson Network Designser中画出网络拓扑，如图1所示。

图1 静态路由图3. 设置PC1和PC2的IP地址和子网掩码，默认网关。

4. 在R1上配置E0接口和S0接口的IP地址和子网掩码，以及串口上的时钟频率。

5. 验证路由器的接口的配置，查看S0接口的状态。

6. 在R1上配置静态路由，并验证R1上的静态路由。

7. 在R2上配置E0接口和S0接口的IP地址和子网掩码。

8. 验证路由器的接口的配置，查看S0接口的状态。

9. 在R2上配置静态路由，并验证R2上的静态路由。

Iprouter 192.168.1.0 255.255.255.0 194.100.0.110．测试网络的互连互通性。

六、实验报告要求：（1）将实验步骤1～10的内容作详细记录，分析实验结果。

（2）注意子网掩码的表示。

（3）实验的心得体会。

-
7
四、实验内容与步骤
2、路由器接口配置 （2）路由器R2
（1）路由器R1
配置局域网端口IP
配置局域网端口IP
R1(config)#int f0/0
R1(config-if)#ip add 192.168.1.1 255.255.255.0
配置串口IP
R1(config)#int s0/0
R1(config-if)#ip add 192.168.4.1 255.255.255.0
Table）供路由选择时使用。
• 每台路由器中都保存着一张路由表，路由表中每条
路由项都指明数据包到某个子网或某台主机应通过
路由器的哪个物理接口发送出去，然后数据包就可
以到达该路径的下一个路由器，或者不经过别的路
由器而直接传送到相连的-网络中的目的主机。
3
• 路由器中的路由表有两种方法生成：
• 一种是由手工配置生成的路由表，如静态路由和 默认路由；
实验3 静态路由配置
-
1
一、实验目的
1. 理解路由器的路由工作原理 2. 了解静态路由与动态路由的区别 3. 掌握静态路由的设置
-
2
二、理论知识
Hale Waihona Puke • 路由器的主要工作就是为经过路由器的每个数据分
组寻找一条最佳传输路径，并将该数据有效地传送
到目的站点，为了完成这项工作，在路由器中保存
着各种传输路径的相关数据——路由表（Routing
R2(config)#int f0/0
R2(config-if)#ip add 192.168.1.1 255.255.255.0
配置串口IP
R2(config)#int s0/0

实训3-静态路由
实训内容：静态路由
本实训要求学生掌握静态路由、默认路由、汇总路由的概念，以及静态路由、默认路由的配置方法。

第一步：建立网络拓扑
首先，我们需要根据需求画出网络拓扑，并标记出相关接口、网络地址。

本实训所用设备包括路由器、交换机、PC机和服务器，通过网线连接起来，形成一个局域网。

第二步：了解静态路由
静态路由是手动配置的路由，需要管理员手动输入路由表中的路由信息。

学生需要掌握路由表的概念和ip route命令的使用，能够根据需求正确配置静态路由。

第三步：了解默认路由
默认路由是指当路由表中没有匹配的路由时，数据包将被发送到默认路由所指定的下一跳。

学生需要掌握默认路由的使用场合，能够配置默认路由。

第四步：实验步骤
根据实验场景描述，我们需要将两层办公楼的电脑连接起来，并上网。

具体实验步骤如下：
1.配置路由器的E0和E1接口的IP地址，分别为
192.168.4.1和192.168.5.1.
2.配置楼层一的电脑，包括PC1-20，IP地址为
192.168.4.2-22，子网掩码为255.255.255.0，默认网关为192.168.4.1.
3.配置楼层二的电脑，包括PC1-20，IP地址为
192.168.5.2-22，子网掩码为255.255.255.0，默认网关为192.168.5.1.
4.使用ping命令测试网络连通性。

5.使用ip route命令和do show ip route命令查看和配置路由表。

通过本实训，学生可以掌握静态路由和默认路由的配置方法，了解路由表的概念，进一步提升网络配置和管理的能力。

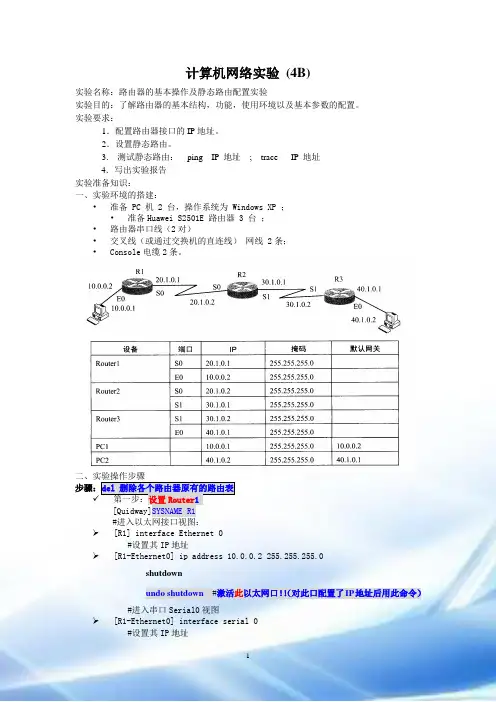

计算机网络实验(4B)实验名称：路由器的基本操作及静态路由配置实验实验目的：了解路由器的基本结构，功能，使用环境以及基本参数的配置。

实验要求：1．配置路由器接口的IP地址。

2．设置静态路由。

3. 测试静态路由：ping IP 地址; trace IP 地址4．写出实验报告实验准备知识：一、实验环境的搭建：•准备 PC 机 2 台，操作系统为 Windows XP ；•准备Huawei S2501E 路由器 3 台；•路由器串口线（2对）•交叉线（或通过交换机的直连线）网线 2条；• Console电缆2条。

步骤：del 删除各个路由器原有的路由表✓第一步：设置Router1[Quidway]SYSNAME R1➢[R1] interface Ethernet 0#设置其IP地址➢[R1-Ethernet0] ip address 10.0.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口！！（对此口配置了IP地址后用此命令）#进入串口Serial0视图➢[R1-Ethernet0] interface serial 0#设置其IP地址➢[R1-Serial0] ip address 20.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R1-Serial0] link-protocol ppp#进入系统视图➢[R1-Serial0] quit#添加静态路由➢[R1] ip route-static 40.1.0.0 255.255.255.0 20.1.0.2 preference 60 ##添加静态路由（R2的以太网接口）[R1] ip route-static 50.1.0.0 255.255.255.0 20.1.0.2 preference 60 #保存路由器设置➢[R1] save#重启路由器➢[R1] reboot✓第二步：设置Router2[Quidway]SYSNAME R2#进入以太网接口视图：➢[R2] interface Ethernet 0#设置其IP地址➢[R2-Ethernet0] ip address 50.1.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口！！！#进入串口Serial0视图➢[R2-Ethernet0] interface serial 0#设置其IP地址➢[R2-Serial0] ip address 20.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R2-Serial0] link-protocol ppp#进入系统视图➢[R2-Serial0] quit#进入串口Serial1视图➢[R2] interface serial 1#设置其IP地址➢[R2-Serial1] ip address 30.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R2-Serial1] link-protocol ppp#进入系统视图➢[R2-Serial1] quit#添加静态路由➢[R2] ip route-static 40.1.0.0 255.255.255.0 30.1.0.2 preference 60 ➢[R2] ip route-static 10.0.0.0 255.255.255.0 20.1.0.1 preference 60 #保存路由器设置➢[R2] save#重启路由器➢[R2] reboot✓第三步：设置Router3[Quidway]SYSNAME R3#进入以太网接口视图：➢[R3] interface Ethernet 0#设置其IP地址➢[R3-Ethernet0] ip address 40.1.0.1 255.255.255.0shutdownundo shutdown #激活此以太网口！！！#进入串口Serial1视图➢[R3-Ethernet0] interface serial 1#设置其IP地址➢[R3-Serial1] ip address 30.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R3-Serial1] link-protocol ppp#进入系统视图➢[R3-Serial1] quit#添加静态路由➢[R3] ip route-static 50.1.0.0 255.255.255.0 30.1.0.1 preference 60 ➢[R3] ip route-static 10.0.0.0 255.255.255.0 30.1.0.1 preference 60 #保存路由器设置➢[R3] save#重启路由器➢[R3] reboot✓第四步：设置主机TCP/IP属性：➢PC1：IP地址：10.0.0.1子网掩码：255.255.255.0默认网关：10.0.0.2➢PC2：IP地址：40.1.0.2子网掩码：255.255.255.0默认网关：40.1.0.1✓第四步：用Ping命令测试结论：整个网络是连通的2个路由器的静态路由表查看路由！！！[R1][R1]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Direct 0 0 10.1.1.1 Ethernet010.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.0/24 Direct 0 0 20.1.1.1 Serial120.1.1.1/32 Direct 0 0 20.1.1.1 Serial120.1.1.2/32 Direct 0 0 127.0.0.1 LoopBack030.1.1.0/24 Static60 0 20.1.1.1 Serial1127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0 [R2]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Static60 0 20.1.1.2 Serial120.1.1.0/24 Direct 0 0 20.1.1.2 Serial120.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.2/32 Direct 0 0 20.1.1.2 Serial130.1.1.0/24 Direct 0 0 30.1.1.1 Ethernet030.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack0127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0。
