电缆故障检测查找技巧

电力建设　建材发展导向２０１０年０９川　综述电力电缆的故障及查找　张晓健　摘　要：本文阐述了电缆故障的分类，分析了电缆故障的原因，详细说明了电缆故障的预防措施和检测方法，并介绍了两种新型电缆　测试仪器　关键词：电缆故障；电力电缆；故障测试　近年来，电力电缆广泛应用于城市、建筑行业、居民小区、变　电站、发电厂、的配电及穿过江、河、海等水下输电线路。电缆的　使用寿命与电缆的结构设计、选择的材料、电缆的加工制造工艺　及施工敷设、运行环境等密切相关。据资料介绍　电缆的正常使用　年限远远超过３０年。由于大量地使用电缆进行供电，电缆出现　故障会对各行各业和社会造成巨大的经济损失．甚至威胁人民　生命安全。因此　我们要找出电缆故障的原因和有效的预防措施　及处理方法，以减少电缆故障对产生的影响．避免由此而引发的　经济损失。　１电缆故障的分类　电缆故障（见表１）可分为串联故障和并联故障两种。串联　故障指电缆～个或几个导体断开　即断线。并联故障是指导体对　外皮或导体之问的绝缘　降　不能承受正常的工作电压，最常见　的是单向对地故障。　表１电缆故障性质的分类　故障性质　阻值　击穿特性　开路　在直流或高压脉冲作用下不击穿　低阻　＜ｌＯ　ＺＯ　阻值不是太低时可用高压脉冲击穿　高阻　＞】Ｏ　ＺＯ　用高压脉冲击穿　闪络　直流或高压脉冲击穿　注：①表中ｚ０为电缆的波阻抗，电缆一般在１０￣４０Ｑ之间　②以上分类是为了便于选择测试方法：　③低阻与高阻、高阻与闪络性故障的　分不是绝对的。　２电缆故障原因　２．１电缆接头不按操作规程和工艺要求施工　根据国际行业标准，电缆中间接头应与电缆本体有相同的　工作特征．但由于施工人员对中间接头制作安装的操作细节不　相不一致保护跳三相，从而使系统恢复正常三相运行。　（４）一相断线与高阻接地一样，由于所产生的短路电流较　小，送电侧母线电压降低不多，对系统危害不是很大，且电压电　流相位关系与发生接地故障时有所不同，零序方向元件可能动　作，也可能不动作，这时仅有不受方向闭锁的零序电流保护能够　以较长整定延时可靠动作切除（因零序电流也较小），这一点是　零序电流保护难能可贵之处。　·１４６·　够重视及现场安装工艺条件较差等原因。导致中间接头的制作　出现工艺和操作缺陷－对电缆的正常使用带来安全隐患。　交联接头的制作缺陷大致分为：　（１）导体连接不良。做接头时芯线锯口不平或三相截取长短　不一．在平直连接后不能完好对接。压接工具中的工具、模具型　号不对或精度不够．出现压接不紧或过度压伤管现象。接管内壁　氧化层或芯线表面杂质未彻底清除。上述缺陷都会减少导体的　有效接触面积。增大接头接触电阻，电缆运行时　局部升温会加速　绝缘老化，缩短接头使用寿命，对满负荷运行和存在较大短路电　流的电缆线路这些缺陷将导致很大的破坏性。　（２）作业时清洁不好。施工现场的泥水、灰土未消除　易造成　物料、工具多次重复污染。套入管材前未彻底清洁电缆。热缩管　材使用前未彻底清洁其接触面。由于接头或接头材料清洁不良　破坏了热缩件的应有密封效果，使潮气、水分浸入电缆接头．蚓时　存在于界面中的导电质、半导电质将直接降低接头的绝缘性能．　造成电缆泄漏电流过大．运行时常出现接地现象。严重时造成短　路故障。　（３）热缩缺陷。在电缆接头作业时．对热缩管件烘烤不均时　管件收缩厚薄不一：从管件一端开始或从管件两端向中间热缩：　随意中断热缩：火焰过于集中或用高温火焰过快热缩。灼伤或收　缩不均＿日月显会降低接头的实际绝缘等级。热缩起始点选择小当　易改变管件的原始定位．易形成较大的界面气隙，从而加速绝缘　老化。缩短使用寿命。　（４）接头电场处理不当。电缆导线连接时。连接管压接变形　后的棱角和毛刺未打磨平滑就进行包绕：应力部分安装定位　准或与绝缘材料接触不紧密：屏蔽带未按要求完全可靠地恢复。　由于连接管造成接头部位电场分布不均、连接管表面不光滑会　大大增大表面电场强度　过于集中的电场分布会导致局部放电、　参考文献　…东北电力管理局调度局．电力系统运行操作和计算【Ｍ］一Ｅ京：水利电力　出版社．１９７７．　［２１华北电力学院．电力系统故障分析（Ｍ］．北京：电力工业出版社，１９８６．　【３］李瑞荣．短路电流实用计算【Ｍ】．北京：中国电力出版社，２００３．　（作者单位：广西南宁国恒供电开发有限责仔公司）

电缆故障点查找方法

【摘 要】企业电缆因短路、过负荷运行、绝缘老化或外力作用等原因造成短路、接地故障。本文针对电缆不同故障方式提出相应故障定位方法。

【关键词】电缆；电缆故障；接地；短路

0.前言

唐山不锈钢有限责任公司作为一个国有股份制冶金企业，拥有110kv变电站3座、35kv变电站2座、高压配电室26个，变压器130余台，为其提供可靠的电力供应，其中高压电缆总长度约10万米，其敷设方式多样，部分电缆因施工、运行等原因，时常发生短路和接地性短路故障，因此迅速找出电缆故障点，并及时进行处理，对降低事故损失，具有重大意义。通过近几年电缆故障处理，我总结、探索出一套寻找电缆故障点迅速而有效的方法，现介绍如下：

1.电缆故障种类

当运行中的电缆发生故障时，首先判别故障的种类。电缆故障种类大致可以分为三种：接地故障、短路故障、断线故障、断线及接地故障。其故障类型常见的有以下几方面：

①三芯电缆单相或两相接地。

②二相间短路。

③三相间短路。

④单相断线或多相断线。

判别电缆故障性质时，首先采用兆欧表法对故障电缆线路进行判定，测量电缆相间及相与地之间的绝缘电阻，根据阻值判定电缆是否断线、短路、接地等。测量的断线的方法是将电缆两相电缆的一头短接，在电缆另一端进行阻值测量，得出结果。短路及接地故障，是将非检测相接地，然后用高压摇表对检测相进行电阻测量，根据阻值情况，判断电缆是短路故障（一般阻值为零）、低阻故障、还是高阻故障。

2.电缆故障点排查方法

确定好电缆故障类型后，采取相应的排查方法，对故障点进行定位，是电缆故障处理中的关键环节，下面由简到繁介绍几种方法：

2.1感官搜寻法

当运行中的电缆发生故障造成断路器报警动作后，先用兆欧表测量判断电缆故障类型，电缆遥测为短路或低阻故障时，表明电缆已经击穿，此类事故暴露较为明显，如果电缆敷设方式及位置便于人员进入观察，且距离不是很长时，可采用感官搜寻法，即采用眼观、手摸、鼻闻等方式进行逐步排查，重点对电缆终端头、中间头部位进行排查。可在较短时间内迅速找到故障点。

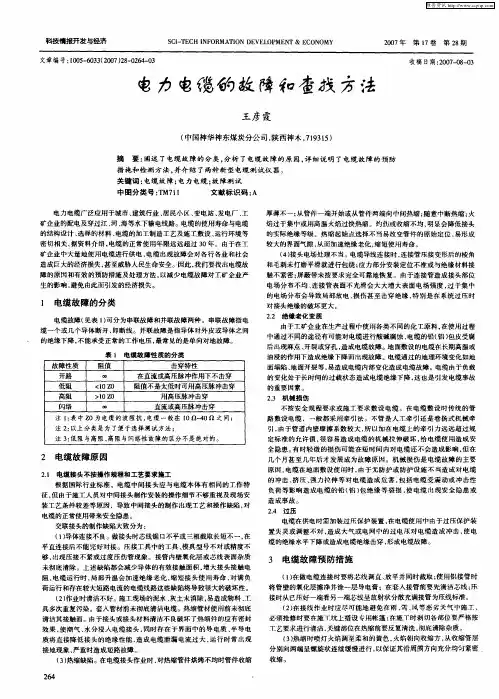

科技情报开发与经济　ＳＣＩ－ＴＥＣＨ　ＩＮＦＯＲＭＡＴＩＯＮ　ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ　２００７年第ｌ７卷第２８期　

文章编号：１００５—６０３３（２００７）２８—０２６４—０３　

电　电　的故障和童拔方法　

王彦霞　

（中国神华神东煤炭分公司，陕西神木，７１９３１５）　

摘要：阐述了电缆故障的分类，分析了电缆故障的原因，详细说明了电缆故障的预防　

措施和检测方法，并介绍了两种新型电缆测试仪器。　

关键词：电缆故障；电力电缆；故障测试　

中图分类号：ＴＭ７ｌ１　文献标识码：Ａ　

电力电缆广泛应用于城市、建筑行业、居民小区、变电站、发电厂、工　

矿企业的配电及穿过江、河　海等水下输电线路。电缆的使用寿命与电缆　

的结构设计、选择的材料、电缆的加工制造工艺及施工敷设、运行环境等　

密切相关，据资料介绍，电缆的正常使用年限远远超过３Ｏ年。由于在工　

矿企业中大量地使用电缆进行供电，电缆出现故障会对各行各业和社会　

造成巨大的经济损失，甚至威胁人民生命安全。因此，我们要找出电缆故　

障的原因和有效的预防措施及处理方法，以减少电缆故障对工矿企业产　

生的影响，避免由此而引发的经济损失。　

１　电缆故障的分类　

电缆故障（见表１）可分为串联故障和并联故障两种。串联故障指电　

缆一个或几个导体断开，即断线。并联故障是指导体对外皮或导体之间　

的绝缘下降，不能承受正常的工作电压，最常见的是单向对地故障。　

表ｉ　电缆故障性质的分类　

故障性质　阻值　击穿特性　

开路　在直流或高压脉冲作用下不击穿　

低阻　＜ｌＯＺＯ　阻值不是太低时可用高压脉冲击穿　

高阻　＞ｌＯＺＯ　用高压脉冲击穿　

闪络　直流或高压脉冲击穿　

注Ｉ：表中ｚＯ为电缆的波阻抗，电缆一般在ＩＯ　ｎ一４０　ｎ之间；　

注２：以上分类是为了便于选择测试方法；　

注３：低阻与高阻、高阻与闪络性故障的区分不是绝对的。　

２电缆故障原因　

２．１　电缆接头不按操作规程和工艺要求施工　

根据国际行业标准，电缆中间接头应与电缆本体有相同的工作特　

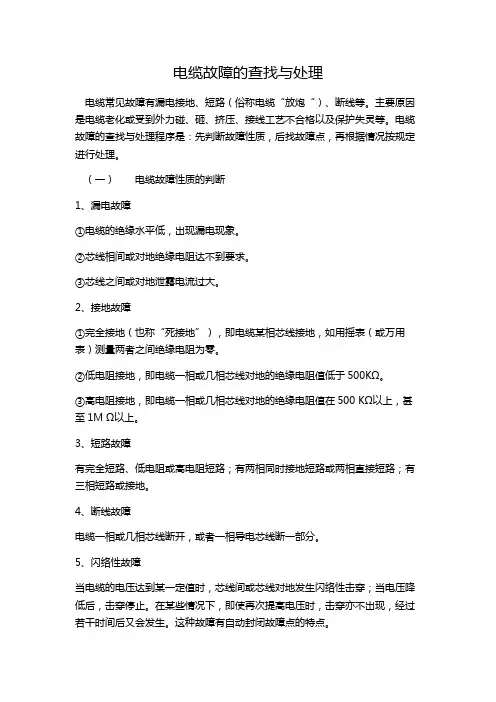

电缆故障的查找与处理

电缆常见故障有漏电接地、短路（俗称电缆“放炮“）、断线等。主要原因是电缆老化或受到外力碰、砸、挤压、接线工艺不合格以及保护失灵等。电缆故障的查找与处理程序是：先判断故障性质，后找故障点，再根据情况按规定进行处理。

（一） 电缆故障性质的判断

1、漏电故障

①电缆的绝缘水平低，出现漏电现象。

②芯线相间或对地绝缘电阻达不到要求。

③芯线之间或对地泄露电流过大。

2、接地故障

①完全接地（也称“死接地”），即电缆某相芯线接地，如用摇表（或万用表）测量两者之间绝缘电阻为零。

②低电阻接地，即电缆一相或几相芯线对地的绝缘电阻值低于500KΩ。

③高电阻接地，即电缆一相或几相芯线对地的绝缘电阻值在500 KΩ以上，甚至1M Ω以上。

3、短路故障

有完全短路、低电阻或高电阻短路；有两相同时接地短路或两相直接短路；有三相短路或接地。

4、断线故障

电缆一相或几相芯线断开，或者一相导电芯线断一部分。

5、闪络性故障

当电缆的电压达到某一定值时，芯线间或芯线对地发生闪络性击穿；当电压降低后，击穿停止。在某些情况下，即使再次提高电压时，击穿亦不出现，经过若干时间后又会发生。这种故障有自动封闭故障点的特点。 6、电缆着火

电缆着火事故，其原因是发生相间短路故障后，熔断器、过电流继电器等保护失灵，强大的短路电流产生的高温点燃了橡套电缆的胶皮，引起火灾。

7、橡套电缆龟裂

这种故障在煤矿井下低压橡套电缆中较为常见，其主要原因是由于长期过负荷运行，造成绝缘老化，芯线绝缘与芯线粘连，就容易出现相间短路事故。产生的故障原因，除电缆的型号和截面选择不当、施工工艺质量不好、电缆质量有问题外，许多故障都和电缆的管理、运行和维护有关。因此，对电缆的选用、敷设、吊挂等都要按《煤矿安全规程》有关规定进行。

（二） 电缆故障点的查找

1、 直接判断

首先应确定哪条电缆出了故障。当维修人员无法查明是过负荷跳闸还是故障跳闸时，可以进行一次试送电来判断跳闸停电原因。
