室内电气装修施工方案
1. 引言
室内电气装修是指在建筑物内部进行电气设施的安装和布线工作。电气装修的施工方案是确保电气安全和正常运行的重要步骤。本文档将介绍室内电气装修的施工方案，包括设计原则、施工步骤、材料选用等内容。
2. 设计原则
在进行室内电气装修时，需要遵循以下设计原则：
2.1 安全性
安全是电气装修的首要原则。所有电气设备和布线都必须符合国家相关安全标准和规范，避免火灾、触电等事故的发生。施工过程中应按照规范进行绝缘处理和接地操作，确保电气设备的安全可靠。 2.2 可靠性
电气设备在使用过程中需要有足够的可靠性，能够正常运行并满足用户需求。因此，在设计电气装修方案时，需要选择符合质量标准的设备和材料，并按照正确的方法进行施工和连接。
2.3 运维便捷性
为了方便后续的检修和维护，电气设备和布线的设计应尽量简洁、易于操作。采用模块化设计、标准化布线和合理的电气箱布置，能够提高运维效率，减少维修成本。
2.4 节能性
在电气装修中，应注重节能和环保，选择低功耗、高效率的电气设备和照明设施。合理规划照明布局，采用感应器、调光器等控制装置，以降低能耗并提高电气设备的使用寿命。 3. 施工步骤
3.1 工程准备
在施工前，需要进行充分的工程准备。首先，根据设计图纸确定电气设备和线路布置的位置。然后，准备好所需的电气设备、电线、开关插座等材料。最后，清理施工现场，确保施工环境整洁。
3.2 布线施工
电气布线是电气装修的重要环节。在布线施工时，需要根据设计图纸进行线路敷设。根据需求和安全要求，选择合适的电线规格和保护管进行布线。在布线过程中，需要注意保持线路的整齐美观，并确保线路间的距离符合相关安全标准。
3.3 电气设备安装
根据设计要求，对电气设备进行正确的安装。在安装过程中，需要注意接线的正确性，确保设备能够正常工作。对于一些需要固定安装的设备，如电源箱、开关箱等，需要选择合适的固定方法，确保设备的稳固性。 3.4 引线和接地

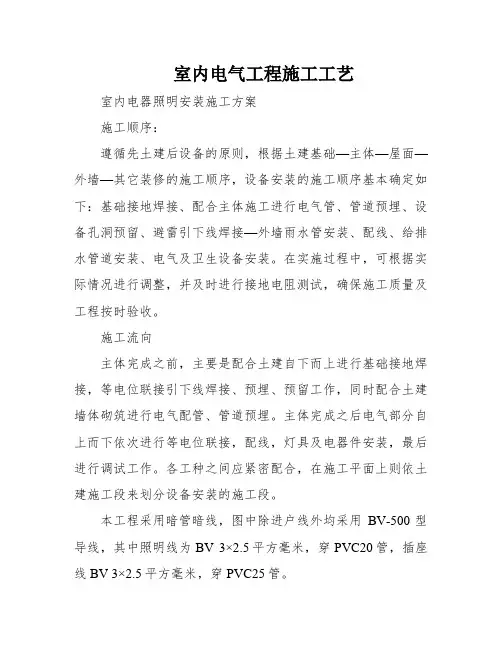

室内电气工程施工工艺
室内电器照明安装施工方案
施工顺序：
遵循先土建后设备的原则，根据土建基础—主体—屋面—外墙—其它装修的施工顺序，设备安装的施工顺序基本确定如下：基础接地焊接、配合主体施工进行电气管、管道预埋、设备孔洞预留、避雷引下线焊接—外墙雨水管安装、配线、给排水管道安装、电气及卫生设备安装。在实施过程中，可根据实际情况进行调整，并及时进行接地电阻测试，确保施工质量及工程按时验收。
施工流向
主体完成之前，主要是配合土建自下而上进行基础接地焊接，等电位联接引下线焊接、预埋、预留工作，同时配合土建墙体砌筑进行电气配管、管道预埋。主体完成之后电气部分自上而下依次进行等电位联接，配线，灯具及电器件安装，最后进行调试工作。各工种之间应紧密配合，在施工平面上则依土建施工段来划分设备安装的施工段。
本工程采用暗管暗线，图中除进户线外均采用BV-500型导线，其中照明线为BV 3×2.5平方毫米，穿PVC20管，插座线BV 3×2.5平方毫米，穿PVC25管。 施工时三相负荷按三相均衡分配接线，系统专设PE线，项线截面在BV16-35mm2，PE线16mm2；相线截面小于16mm2时，PE线与相线截面相等。
设备安装高度：配电箱底边距地面1.5m，开关距地面1.3m，插座除注明外距地0.3m，厨房卫生间均采用防水插座，除注明外距地均为1.4米，客厅空调插座距地0.3米，卧室空调插座距地1.8米。电话出线插座、有线电视插座、信息插座距地0.3米，电话组线箱距地0.5米，有线电视分线箱、信息配线箱距地2.3米。
电气工程工艺流程
准备阶段
图纸会审→设备、材料、加工件计划→设备、材料验收→编制技术方案→施工机具配置。
施工阶段
技术安全交底→配合土建预埋预留→支吊架制作安装→二次配管→电缆电线敷设→配电箱安装→开关、插座、灯具安装→屋面避雷网安装。
调试验收阶段
线路检查测试、记录→防雷测试、记录→照明试验→系统试送电→系统检查评审整改→系统送电→验收交工。 主要施工方法及技术要求
电气工程(灯具、开关面板、插座、配管、穿线)施工方案
一、强电施工方案
(一)、配电箱安装
1、工艺流程：
开箱检验--测量定位--基础安装-一箱(柜)安装-一箱(柜)内配线-f二次摇测-f质量验收-f成品保护。
2、开箱检查：
(1)、安装单位、供货单位、建设单位共同进行，并做好检查记录。
(2)、按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
(3)、电箱本体外观检查应无变形，油漆完整无损。
(4)、配电箱内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
3、弹线定位
根据设计要求找出配电箱(柜)的位置，并按照配电箱的外形尺寸进行弹线定位。
4、配电箱安装:
(1)、配电箱的安装标高、位置符合规范及设计要求；
(2)、配电箱必须用开孔器开孔，且一管一孔；
(3)、配电箱内管口应排列整齐，锁紧装置符合要求；箱内导线绑扎成束，排列有序、接地明显；导线压接牢固，不外露线芯；
(4)、配电箱内导线色标正确；
(5)、照明箱内要设零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出；
(6)、配电箱的接地装置必须明显、牢固。
5、配电柜安装
(1)、配电柜体及柜内设备与各构件间连接应牢固。柜本体有明显、可靠的接地装置，装有电器的可开启的柜门用软导线与接地的金属构架做可靠的连接。成套柜装有供携带式接地线使用的固定设施。
(2)、根据产品技术文件柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。框架加工完毕，配合土建确定地面基准线后，进行框架安装，用水平尺，小线找平直，再固定牢固，基础型钢应将地线焊接好，保证接地可靠。基础型钢安装后，其顶部宜高出抹平地面50mmo
(3)、基础型钢安装的允许偏差(表5.4.5-1)：
表5.4.5-1
项目 允许偏差
mm/m mm∕(全长)
第1篇
一、施工准备
1. 施工前，电工应熟悉施工图纸，了解设计要求，掌握施工工艺。
2. 施工现场应具备安全用电条件，施工人员必须持证上岗。
3. 材料设备应齐全，质量符合国家标准。
4. 施工现场应配备必要的防护用品，如绝缘手套、绝缘鞋、安全帽等。
二、施工工艺
1. 电气线路敷设
（1）明敷线路：采用金属导管或塑料导管敷设，线路应平直、整齐，转弯处应圆滑，严禁有接头。
（2）暗敷线路：在混凝土结构内敷设，应预留孔洞，孔洞尺寸应符合设计要求，敷设前应清理孔洞，保证线路畅通。
2. 电气设备安装
（1）开关、插座、灯具等电气设备的安装位置应符合设计要求，安装牢固，接线和接地应符合规范。
（2）灯具安装时，应先检查灯具质量，确保无损坏，然后安装固定，接线应符合要求。
3. 电缆敷设
（1）电缆敷设前，应检查电缆质量，确保无损坏，长度应符合设计要求。
（2）电缆敷设时，应采用专用工具，避免扭曲、挤压，电缆接头应符合规范。
4. 电气设备调试
（1）设备安装完成后，应进行调试，确保设备运行正常。
（2）调试过程中，应检查设备各部件的运行状态，发现问题及时处理。
三、施工质量要求
1. 电气线路敷设 （1）线路敷设平直、整齐，转弯处圆滑，无接头。
（2）线路敷设符合设计要求，满足使用功能。
2. 电气设备安装
（1）设备安装位置准确，固定牢固。
（2）设备接线符合规范，接地良好。
3. 电缆敷设
（1）电缆敷设平直、整齐，无扭曲、挤压。
（2）电缆接头符合规范，绝缘良好。
4. 电气设备调试
（1）设备运行正常，无异常现象。
（2）设备各项性能指标符合设计要求。
四、施工安全要求
1. 施工人员必须遵守安全操作规程，确保自身安全。
2. 施工现场应设置警示标志，提醒人员注意安全。
3. 施工过程中，应定期检查电气设备，发现安全隐患及时处理。
4. 施工结束后，应对施工现场进行清理，确保无安全隐患。
五、施工验收
