基坑沉降观测实施方案

1

XXXXXXXXXXXXXXX合同

DX桩沉降变形观测

实 施 方 案

工程名称：XXXXXXXXXXXX大桥

委托单位：XXXXXXXXXXXXXXX

编 制：

审 核：

审 定：

XXXXXXXXXXXXXXX

2011年XX月XX日

1 目 录

一、概述 ………………………………………………………………2

1、工程概况………………………………………………………2

2、沉降观测细则依据的规范、技术标准………………………2

二、沉降变形观测内容…………………………………………………3

1、观测点的布置 ………………………………………………3

2、观测频次 ……………………………………………3

三、水准基点、工作基点的布设………………………………………7

1、水准基点的布设………………………………………………3

2、工作基点布设…………………………………………………3

四、沉降变形观测主要技术指标………………………………………4

五、观测精度……………………………………………………………6

六、沉降观测实施要求…………………………………………………7

七、沉降观测资料的整理及管理………………………………………8

八、质量保证措施……………………………………………………9

1、仪器的质量控制………………………………………………9

2、观测阶段质量控制……………………………………………9

3、质量保证体系…………………………………………………9

九、保护措施和制度……………………………………………………10

1、水准基点及工作基点…………………………………………10

2、监测点及元器件的保护标识…………………………………10

3、保护奖罚措施…………………………………………………10

2 一、概述

1、工程概况

多节挤扩灌注桩是国内新兴的一种技术，又称“DX”桩，是贺德新先生在总结了国内外桩基的基础上以新的理念于1998年研制开发出的专利技术国内新兴的一种技术。这种技术突破了传统挤扩桩所存在的诸多缺陷，它以其成盘腔的可靠性，对称性和稳定性，合理地实现了由桩身、承力岔、承力盘和桩基共同承载的，使摩擦桩成为摩擦兼多端支点承的新桩型。这种桩型改变了桩周土的受力状态，较大限度地挖掘了地基土的潜力，从而大大提高了桩的承载力，通过几年来大量实践证明“DX” 桩在同类桩型中，具有显著优势。XXXXXXXX合同位于XXXXXXXX，本标段中XXXXXXXX大桥桩基础均采用此种技术，其中XXXXXX大桥桩基XXX根。

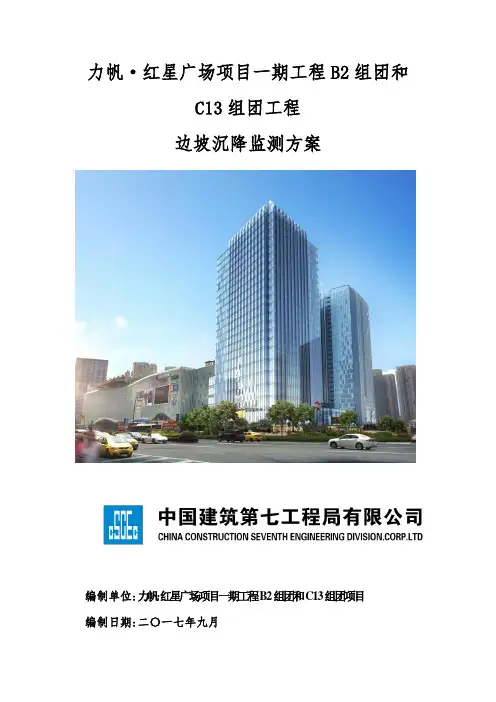

力帆·红星广场项目一期工程B2组团和C13组团工程

边坡沉降监测方案

编制单位:力帆·红星广场项目一期工程B2组团和C13组团项目

编制日期:二〇一七年九月

1、工程概况

本项目位于重庆市渝北区金开大道，东北临龙安路、西南侧为金州大道，东南侧为金开大道。总建筑面积约17.16万m2，主要由35栋3F/-1F别墅，1栋30F/-2F高层住宅，1栋23F/-2F酒店，1栋6F/-2F商业，2个地下车库组成，本工程为框架结构，抗震设防烈度为6度，基础采用旋挖桩、人工挖孔桩、条形基础、独立基础、筏板基础。

2、监测依据

全部观测按照以下标准执行

2-1《建筑变形测量规程》（JGJ/8-97）

2-2《建筑基坑工程监测技术规范》（GB 50497－2009）

2-3《工程测量规范》（GB50026-2012）

2-4《国家一、二等水准测量规范》（GB/T 12897-2006）

2-5《全球定位系统（GPS）测量规范》（GB/T18314）

3、监测目的

建筑物前期施工期间,基坑在回填之前由于卸除地基土自重或降水等因素而引起的基坑外影响范围内的建筑物及道路的结构应力也在缓慢调整。变形观测的目的就是：通过测量基坑周围预设的工作点和其周围建筑物特征部位之间的不对称变异量,对基坑在回填前及回填过程中的整体稳固趋势作出评估,为建筑质量评价和最后验收 提供参考依据。一般情况下建筑物的变形观测内容为:基坑周围建筑物和道路的水平位移、垂直位移。

4、监测项目

根据业主提供的地质勘查报告、设计支护方案及现场实际情况，具体监测内容为基坑坡顶位移监测。

5、测点布置

按照规范要求，各水准基点的间距应在20-40米范围以内；水准基点与被测建筑物的间距不应大于100米，且不小于30米，现根据场地条件、场地使用性质、地下埋藏物的情况、长期保存条件等，水准基点不应设置在高层建筑附近，本工程考虑设在基坑的东侧。

5.1监测点布设

基坑沉降变形观测方案

一、监测意义

基坑与环境的安全与稳定，集中体现在土体的变位，边坡水平位移和沉降。随着土方开挖深度的增加，大面积降水的影响，以及静压桩施工引起土体位移，边坡周围土体会产生一些变化，如应力重新分布、渗排水后土固结等引起土体变位，动态跟踪变位监测，已成为基坑施工工程的一项重要内容，是避免事故发生的重要保障。

二、监测目的

根据观测数据，及时调整开挖深度及位置，必要时采取补救措施，一方面保护临近建筑物及地下管线不因土体地面过大位移和沉降而遭破坏，一方面对基坑边坡土体变形位移实施动态跟踪，使其一直处于受控范围之内，以保证基坑边坡安全，顺利进行工程施工。

三、监测项目

周围建筑物沉降、基坑变形位移，地下水位升降等。

四、监测点的布置

4.1、控制点的布置

控制点包括基准点、工程基点及联系点、检核和定向点等工作点，在选设和使用上应符合下列要求。

A基准点应选设在变形影响范围以外便于长期保存的稳定位置。使用时，应作稳定性检查，并以稳定或相对稳定的点作为测定变形的参考点，基准点应不少于3个。

B工作基点应选设在靠近观测目标且便于连测观测点的稳定或相对稳定位置。

2.2.2、观测点的布设

A建筑物上的观测点，应选设在建筑物四角，转角处及沿墙每10-15m处。

B水位观测点，为观测井内水位。

C具体观测点的位置见附图

2.3观测方法及观测要求

2.3.1、沉降观测：采用DS3水准仪，按四等水准测量的方法进行观测。精度要求：观测点测站高差中误差≤1.0mm。

2.3.2、每次观测时，应符合下列要求：

A采用相同的观测线路和观测方法。

B使用同一仪器和设备。

C固定观测人员。

D在基本相同的环境和条件下工作。

2.4观测周期

2.4.1井点降水前，首先对观测点进行一次全面普查，在降水与开挖过程中，每天观测一次，变化较大或突变时，应加大观测次数。

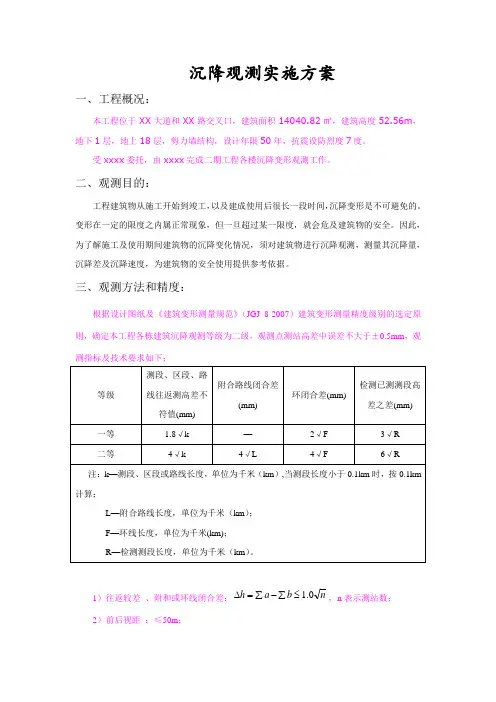

沉降观测实施方案

一、工程概况：

本工程位于XX大道和XX路交叉口，建筑面积14040.82㎡，建筑高度52.56m，地下1层，地上18层，剪力墙结构，设计年限50年，抗震设防烈度7度。

受xxxx委托，由xxxx完成二期工程各楼沉降变形观测工作。

二、观测目的：

工程建筑物从施工开始到竣工，以及建成使用后很长一段时间，沉降变形是不可避免的。变形在一定的限度之内属正常现象，但一旦超过某一限度，就会危及建筑物的安全。因此，为了解施工及使用期间建筑物的沉降变化情况，须对建筑物进行沉降观测，测量其沉降量，沉降差及沉降速度，为建筑物的安全使用提供参考依据。

三、观测方法和精度：

根据设计图纸及《建筑变形测量规范》（JGJ 8-2007）建筑变形测量精度级别的选定原则，确定本工程各栋建筑沉降观测等级为二级，观测点测站高差中误差不大于±0.5mm，观测指标及技术要求如下：

等级 测段、区段、路线往返测高差不符值(mm) 附合路线闭合差(mm) 环闭合差(mm) 检测已测测段高差之差(mm)

一等 1.8√k — 2√F 3√R

二等 4√k 4√L 4√F 6√R

注：k—测段、区段或路线长度，单位为千米（km）,当测段长度小于0.1km时，按0.1km计算；

L—附合路线长度，单位为千米（km）；

F—环线长度，单位为千米(km)；

R—检测测段长度，单位为千米（km）。

1）往返较差 、附和或环线闭合差：nbah0.1，n表示测站数；

2）前后视距 ：≤50m； 3）前后视距差 ：≤1.0m；

4）前后视距累积差：≤3.0m；

5）视线高度：≥0.3m；

6）水准仪精度：不低于DS1级别

7) 重复测量次数：≥2 (往返)

四、观测仪器及设备：

本次观测采用仪器：苏光DSZ2+FS1自动安平水准仪（管理编号1SZY5，精度为每公里往返测量高差标准偏差≤0.5mm ，可估读至0.01mm）、铟白水平标尺（管理编号1YGC1，精度为+0.08mm）及其它相应配套尺垫工具；观测使用的水准仪及标尺均经xxxx测绘产品质量监督检验站及xxxx计量检测研究院检定合格，并在检定有效期内使用。
