第一章 电控发动机概述1-汽油机电控技术及其发展

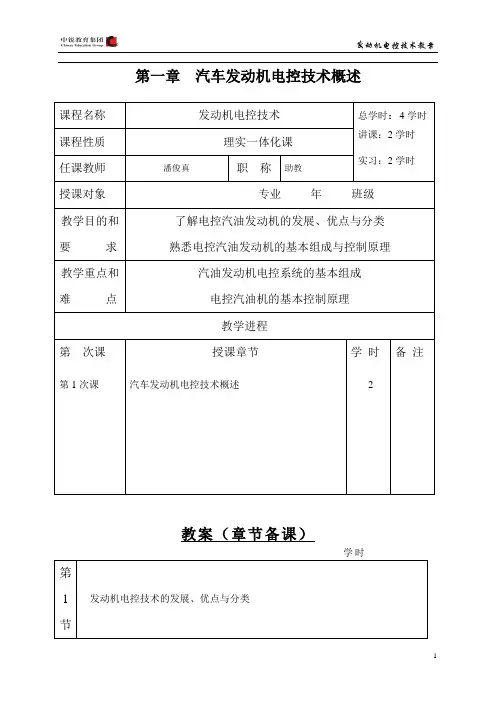

《汽车发动机电控技术》教案第一章：概述一、教学目标1. 了解汽车发动机电控技术的基本概念。

2. 掌握汽车发动机电控技术的发展历程。

3. 理解汽车发动机电控技术的重要性。

二、教学内容1. 汽车发动机电控技术的定义。

2. 汽车发动机电控技术的发展历程。

3. 汽车发动机电控技术的应用。

三、教学方法1. 讲授法：讲解汽车发动机电控技术的基本概念和发展历程。

2. 案例分析法：分析汽车发动机电控技术的应用实例。

四、教学准备1. 教学PPT。

2. 相关案例资料。

五、教学步骤1. 导入：介绍汽车发动机电控技术的基本概念。

2. 讲解：讲解汽车发动机电控技术的发展历程。

3. 案例分析：分析汽车发动机电控技术的应用实例。

4. 总结：强调汽车发动机电控技术的重要性。

第二章：发动机电控系统组成一、教学目标1. 了解发动机电控系统的组成。

2. 掌握发动机电控系统中各组成部分的功能。

3. 理解发动机电控系统的工作原理。

二、教学内容1. 发动机电控系统的组成。

2. 发动机电控系统中各组成部分的功能。

3. 发动机电控系统的工作原理。

三、教学方法1. 讲授法：讲解发动机电控系统的组成和各组成部分的功能。

2. 互动教学法：引导学生参与讨论，理解发动机电控系统的工作原理。

四、教学准备1. 教学PPT。

2. 相关示意图。

五、教学步骤1. 导入：介绍发动机电控系统的组成。

2. 讲解：讲解发动机电控系统中各组成部分的功能。

3. 示意图分析：分析发动机电控系统的工作原理。

4. 讨论：引导学生参与讨论，理解发动机电控系统的工作原理。

5. 总结：强调发动机电控系统各组成部分的作用。

第三章：燃油喷射控制技术一、教学目标1. 了解燃油喷射控制技术的基本原理。

2. 掌握燃油喷射控制技术的类型。

3. 理解燃油喷射控制技术在发动机电控系统中的应用。

二、教学内容1. 燃油喷射控制技术的基本原理。

2. 燃油喷射控制技术的类型。

3. 燃油喷射控制技术在发动机电控系统中的应用。

第一章电控发动机概述1-汽油机电控技术及其发展第一章电控发动机概述1-汽油机电控技术及其发展汽油机电控技术是指利用电子设备控制汽油发动机的燃油喷射、点火、进气等关键参数，在提高发动机性能和经济性的同时，减少排放和提高环保性能。

1.1 汽油机电控技术的发展历程1.1.1 传统机械燃油系统传统的汽油发动机采用机械燃油系统，通过压力制造器官轨道燃油进入气缸内进行燃烧。

这种系统简单可靠，但无法实现精确的燃油控制，容易产生排放物过多和动力不稳定等问题。

1.1.2 电子喷射系统的出现为了提高汽油发动机的性能和环保性能，电子喷射系统应运而生。

这种系统可以通过计算机控制喷油嘴的开闭时间和喷油量，使燃油的喷射更加精确。

同时，电子喷射系统还可以实现多次喷射、直接喷射等技术，进一步提高了发动机的性能和经济性。

1.1.3 直接点火系统的应用直接点火系统是一种先进的点火技术，通过电子控制点火时机和点火能量，使点火更加准确和高效。

这种系统不仅可以提高燃烧效率，还可以减少尾气排放。

1.1.4 混合动力技术的兴起随着环保意识的增强，混合动力技术成为了汽油机电控技术发展的趋势。

混合动力系统通过电力与燃油的结合，实现了更低的燃油消耗和更低的尾气排放。

1.2 汽油机电控技术的主要内容1.2.1 发动机控制单元(ECU)发动机控制单元是汽油机电控系统的核心部件，负责监测各个传感器的信号并通过执行器控制发动机的工作。

ECU通过嵌入式计算机技术实时计算和控制燃油喷射、点火时机、气门控制等参数，以保证发动机的正常运行。

1.2.2 燃油喷射系统燃油喷射系统是汽油机电控系统中的重要组成部分，其目的是精确控制燃油的喷射量和喷射时机。

燃油喷射系统包括喷油嘴、燃油泵、压力调节器等组件。

1.2.3 点火系统点火系统负责在适当的时机引燃燃油气体，使其产生燃烧和推动发动机运转。

点火系统包括点火线圈、点火开关、火花塞等组件。

1.2.4 进气系统进气系统负责将空气引入发动机燃烧室，为燃油的燃烧提供氧气。

第一篇汽车发动机电控技术第一章电子化与发动机电控技术1.汽车上第一个电子装置：电子管收音机（标志汽车进入了电子化时代）2.汽车电子化可分为四个阶段第一阶段：20世纪50年代初期到1974年，解决了电子装置在汽车上应用的技术难点，是初级阶段。

第二阶段：1974-1982年，以微处理器为控制核心，以完成特定控制内容或功能为基本目的第三阶段：1982-1995年，以微型计算机为控制核心能够同时完成多种控制功能的计算机集中管理系统为基本控制模式。

第四阶段：1995年以后随着CAN总线技术和高速车用微型计算机的应用，汽车电子开始步入只能化控制的技术高点。

第二章汽车发动机电控系统概述1.汽车发动机电控系统的组成：传感器、电控单元（ECU）和执行元件。

2.汽车发动机电控系统的主要控制功能：1）汽油喷射控制：喷油正时控制、喷油持续时间控制、停油控制和电动汽油泵控制停油控制包括减速停油控制、超速停油控制及停油后的恢复供油2）点火控制：点火正时控制、闭合角控制和爆震反馈控制3）怠速控制：包括无负荷怠速控制和有负荷怠速控制4）排气净化控制：空燃比反馈控制、废弃再循环控制、活性炭罐清洗控制和二次空气喷射控制等5）进气控制：进气谐振增压控制、配气定时控制、增压压力控制和进气涡流控制6）故障自诊断控制：包括故障自诊断和带故障运行控制3.汽油发动机电控燃油喷射系统的分类按汽油喷入的位置分：缸内直接喷射方式和进气管喷射方式（进气管喷射方式又分为单点喷射和多点喷射）按汽油喷射的方式分：连续喷射方式和间歇喷射方式（间歇喷射方式分为同时喷射、分组喷射和顺续喷射）按汽油喷射系统喷射方式分：机械控制方式和电控方式（电控方式分电控汽油喷射系统和发动机集中管理系统）按进气量测量方式分：间接测量方式（节流-速度式和速度-密度式）和直接测量方式（体积流量式和质量流量）4缸内直喷实现了分层稀薄燃烧式未来电控汽油发动机的主要技术发展方向现代轿车电控汽油发动机主要采用多点喷射系统体积流量式采用翼片式和卡门涡旋式，质量流量式采用热线式和热模式5.电控汽油喷射的主要优点1）改善了各缸混合气浓度的均匀性2）使汽油机发动机的动力性和经济性有一定的影响3）式汽油发动机有害物排放量显著减少4）改善了汽油发动机过度工况的响应特性5）使汽油发动机在不同地理及气候条件下都能保持良好的排放性能6）提高了汽油发动机高低温启动性能和暖机性能6.顺序喷射中喷油时刻一般为排气行程上止点前60~70度曲轴转角第三章电控汽油喷射系统1.推动汽油发动机电控系统发展的直接原因是法规对汽油发动机排放性能指标的不断提高2.电控汽油喷射系统组成：空气供给系统、燃油供给系统和汽油喷射电子控制系统3.空气供给系统1）空气供给系统组成：空气滤清器、空气量计量装置、节气门体、节气门位置传感器、进气总管和进气歧管等2）直接测量方式采用空气流量计，间接测量方式采用进气歧管绝对压力传感器3）空气流量计：翼片式、卡门涡旋式、热线式和热模式4）翼片式空气流量计组成：测量翼片组件、电位计组件和空气旁通通道原理：发动机工作时具有一定流速的空气推开测量翼片，经主空气道进入发动机气缸，测量翼片被气流推开角度a的大小，与空气流速和扭簧的回复力矩有关，对于某一具体的流量计在空气道几何尺寸一定的情况下，对于每一偏转角a，就有一个确定的主通道流通截面积因此就有一个确定的空气流量值。
