欠驱动水下无人航行器航迹跟踪滑模控制系统设计张艺;余红英;刘琛【摘要】针对欠驱动水下无人航行器(Unmanned Underwater Vehicle,UUV)与外界复杂水文环境交互面临的特殊航迹跟踪的问题,研究了UUV航迹跟踪控制算法.基于UUV水平面动力学模型,设计了一种新型双闭环自适应航迹跟踪滑模控制系统,该系统能有效抑制外界干扰和不确定性的影响.首先,外环控制器中产生角度指令并传递给内环系统,外环产生的误差通过内环控制消除,同时设计内环控制律,在不需要惯性矩阵模型确切信息的情况下,通过姿态控制实现对外环产生的角度指令的跟踪.通过仿真及实际测试,均表明该控制方法能够实现对UUV精确的航迹跟踪.【期刊名称】《实验室研究与探索》【年(卷),期】2018(037)008【总页数】5页(P75-79)【关键词】位置控制器;姿态控制器;水下无人航行器;滑模控制【作者】张艺;余红英;刘琛【作者单位】中北大学电气与控制工程学院,太原030051;中北大学电气与控制工程学院,太原030051;中北大学电气与控制工程学院,太原030051【正文语种】中文【中图分类】TP2490 引言随着科学技术的发展，欠驱动UUV广泛应用于汇集海战场情报和海底区域作业中，其具备搜集海上水文、气象信息和辅助通信的使命。
轨迹跟踪在UUV作业中也扮演着无可取代的作用。
由于UUV具有的动力学复杂、输入输出非线性化、极易不稳定和欠驱动的特点，使得其在水下作业时极易受到外界复杂水文环境的影响，很难获得欠驱动UUV精准的动力学模型，因此进行欠驱动UUV航迹跟踪控制系统的设计十分必要[1-2]。
目前，关于UUV航迹跟踪控制已经有很多线性和非线性的系统控制策略和参数辨识方案，如自适应控制、智能PID、反演、H∞、模糊逻辑等控制方法，而其中航迹滑模跟踪控制可以高效抑制由于参数改变和外部扰动造成的不确定性影响，使系统实现对UUV三维轨迹的高精度跟踪，该控制器设计也适用于控制UUV非线性系统。

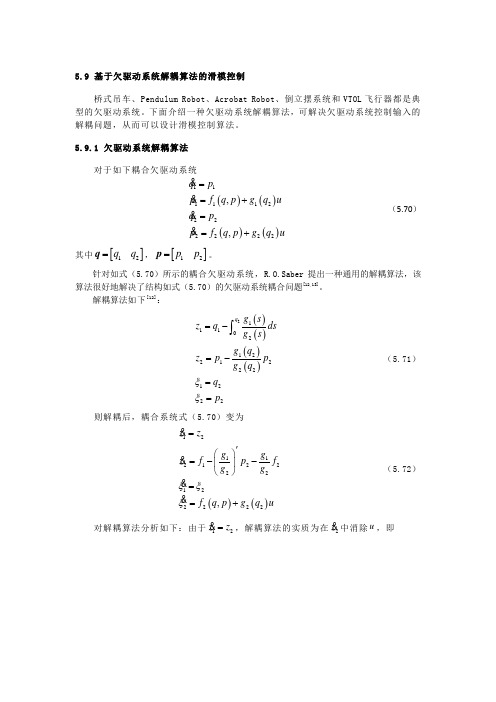

5.9 基于欠驱动系统解耦算法的滑模控制桥式吊车、Pendulum Robot 、Acrobat Robot 、倒立摆系统和VTOL 飞行器都是典型的欠驱动系统。
下面介绍一种欠驱动系统解耦算法，可解决欠驱动系统控制输入的解耦问题，从而可以设计滑模控制算法。
5.9.1 欠驱动系统解耦算法对于如下耦合欠驱动系统()()()()111112222222,,qp p f q p g q u qp pf q pg q u ==+==+ （5.70）其中[]12q q =q ，[]12p p =p 。
针对如式（5.70）所示的耦合欠驱动系统，R.O.Saber 提出一种通用的解耦算法，该算法很好地解决了结构如式（5.70）的欠驱动系统耦合问题[12,13]。
解耦算法如下[12]：()()()()21110212212221222q g s z q dsg s g q z p p g q q p ξξ=-=-==⎰ （5.71）则解耦后，耦合系统式（5.70）变为()()1211212222122222,zz g g zf p fg g f q p g q u ξξξ='⎛⎫=-- ⎪⎝⎭==+ （5.72） 对解耦算法分析如下：由于12zz = ，解耦算法的实质为在2z 中消除u ，即()112122221111222221112222 =g g zp p p g g g gf g u p f g u g g g gf p fg g '⎛⎫⎛⎫=-- ⎪ ⎪⎝⎭⎝⎭'⎛⎫=+--+ ⎪⎝⎭'⎛⎫-- ⎪⎝⎭5.9.2倒立摆动力学系统的解耦对于典型一级倒立摆，小车质量为M ，摆的质量为m ，小车位置为x ，摆的角度为θ。
l 为摆长L 的一半，u 为控制输入。
在平衡点附近，有sin θθ≈，cos 1θ≈，线性化后的单级倒立摆方程为()()()()2222222()()()()()m m M gl mlu d t M m I Mml M m I Mml m gl I ml x u d t M m I Mml M m I Mmlθθθ+=-++++++=-++++++ (5.73)其中213I ml =为摆杆围绕其重心的转动惯量，()d t 为控制扰动。
欠驱动uuv三维轨迹跟踪的反步动态滑模控制欠驱动UUV三维轨迹跟踪的反步动态滑模控制随着现代控制理论的发展，“反步动态滑模控制”（Backstepping Dynamic Sliding Mode Control，BDSMC）已成为一种相对先进且有效的控制方法。
在无人潜水器（Unmanned Underwater Vehicles，UUV）的控制中，欠驱动是常见的问题，特别是在三维轨迹跟踪中。
本文将介绍如何使用BDSMC来解决UUV欠驱动的三维轨迹跟踪问题。
一、UUV的数学模型UUV的数学模型可以用以下式子来表示：$\left\{\begin{array}{l}m\dot{u}=-(\overline{x} \cdot \nabla)\left(\overline{x} \cdot \overline{u}\right)-\nabla p+\sigma_{u u} \nabla^{2}\overline{u}+f_{1} \\\rho\left(\dot{\overline{u}}+(\overline{u} \cdot \nabla)\overline{u}\right)=-\nabla p+\mu \nabla^{2}\overline{u}+f_{2}\end{array}\right.$其中，$m$是UUV的质量，$\rho$是液体的密度，$\overline{x}$是UUV的位置矢量，$\overline{u}$是UUV的速度矢量，$p$是液体的压力，$\sigma_{u u}$和$\mu$是流体的粘性系数，$f_1$和$f_2$是外界施加的控制力。
二、BDSMC算法1. 引入动态系统结构我们将UUV的控制器看作一个动态系统，设系统状态为$x=[\delta,\epsilon,\overline{\omega},\overline{\mu}]\in\mathbb{R}^n$，其中，$\delta$表示UUV的偏差，$\epsilon$表示UUV速度与期望速度之差，$\overline{\omega}$和$\overline{\mu}$是BDSCM的动态变量。
