SolidWorksSimulation有限元分析一.Solidworks Simulation中有四种单元类型：一阶实体四面体单元，二阶实体四面体单元，一阶三角形壳单元，一阶三角形壳单元，二.模型分析的关键步骤：1.创建算例：对模型的每次分析都是一个算例。
一个模型可包含多个算例。
2.应用材料：向模型添加包含物理信息（如屈服强度）的材料。
3.添加约束：模拟真实的模型装夹方式，对模型添加夹具（约束）。
4.施加载荷：载荷反映了作用在模型上的力。
5.划分网格：模型被细分为有限个单元。
6.运行分析：求解计算模型中的位移，应变和应力。
7.分析结果：解释分析的结果。
三.夹具类型及属性：标准夹具：1.固定几何体2.滚柱/滑杆3.固定铰链高级外部力：1.对称2.圆围对称3.使用参考几何体4.在平面上5.在圆柱子面上6.在球面上四.怎样装入Simulation：选择工具---插件命令，在弹出的插件对话框中的SolidworksPremium Add-ins插件栏中勾选Solidworks Simulation，并单击确定。
则会在命令管理器中显示Simulation管理器。
在插件对话框中还有Solidworks插件和其它插件两栏的命令可供选择。
五. Simulation（有限元分析）的操作步骤：打开一模型，单击Simulatio标签栏，1.单击新算例，在算例对话框中输入算例的名称（如深梁），并在类型中选择一种，点击确定；2.然后在模型树中选择名称（如深梁），单击应用材料命令，在弹出的材料对话框中选择一种材料，单击确定，对模型赋予材料；3.单击夹具顾问命令，在弹出的Simulation顾问对话框中单击添加夹具命令，在弹出的夹具对话框中的类型栏中的标准栏中单击固定几何体按钮，在符号设定下的符号大小中输入300，再选择一个面，也可以在高级栏中选择相应的命令，单击确定；4.再单击外部载荷顾问下拉列表中的压力命令，在弹出的压力对话框中类型栏中的类型中选择一个面，一般选择垂直于所选面选项，在压强值栏中选择压强的单位和压强值的大小，完成后单击确定；5.再单击运行下拉列表下的生成网格命令，在弹出的网格对话框中设置好后，单击确定；再单击运行按钮，系统自动运算完成，可以查看生成的几个结果。
注意:本文件内容只是一个简短的分析报告样板，其内相关的分析条件、设置和结果不一定是正确的，您还是要按本书正文所教的自行来做。

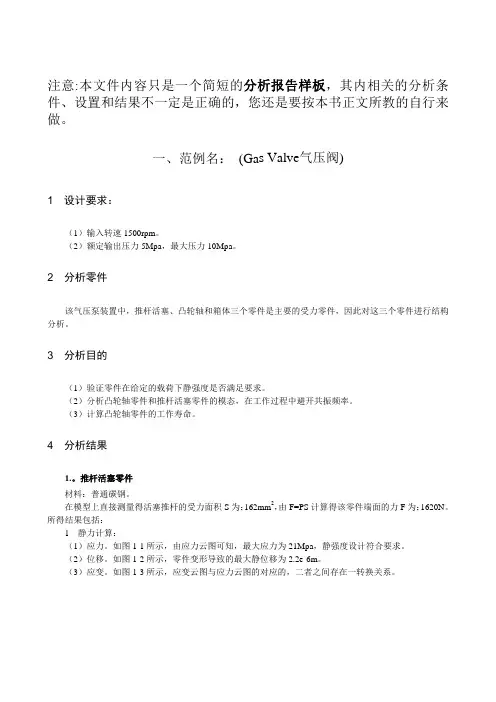

一、范例名： (Gas Valve气压阀)1 设计要求：（1）输入转速1500rpm。
（2）额定输出压力5Mpa，最大压力10Mpa。
2 分析零件该气压泵装置中，推杆活塞、凸轮轴和箱体三个零件是主要的受力零件，因此对这三个零件进行结构分析。
3 分析目的（1）验证零件在给定的载荷下静强度是否满足要求。
（2）分析凸轮轴零件和推杆活塞零件的模态，在工作过程中避开共振频率。
（3）计算凸轮轴零件的工作寿命。
4 分析结果1.。
推杆活塞零件材料：普通碳钢。
在模型上直接测量得活塞推杆的受力面积S为：162mm2，由F=PS计算得该零件端面的力F为：1620N。
所得结果包括：1 静力计算：（1）应力。
如图1-1所示，由应力云图可知，最大应力为21Mpa，静强度设计符合要求。
（2）位移。
如图1-2所示，零件变形导致的最大静位移为2.2e-6m。
（3）应变。
如图1-3所示，应变云图与应力云图的对应的，二者之间存在一转换关系。
图1-1 应力云图图1-2 位移云图图1-3 应变云图图1-4 模态分析2 模态分析：图1-4的“列举模式”对话框中列出了“推杆活塞”零件在工作载荷下，其前三阶的模态的频率远远大于输入转速的频率，因此在启动及工作过程中，该零件不会发生共振情况。
模态验证符合设计要求。
2。
凸轮轴零件材料：45钢，屈服强度355MPa。
根据活塞推杆的受力情况，换算至该零件上的扭矩约为10.5N·m。
1 静力分析：如图1-5所示为“凸轮轴”零件的应力云图，零件上的最大应力为212Mpa，平均应力约为120MPa，零件的安全系数约为1.7，符合设计要求。
图1-5 应力云图图1-6 模态分析2 模态分析图1-6的“列举模式”对话框中列出了“推杆活塞”零件在工作载荷下的模态参数，“模式1”的结果为其自由度内的模态，不作为校核参考。
