Solidworks有限元分析教程

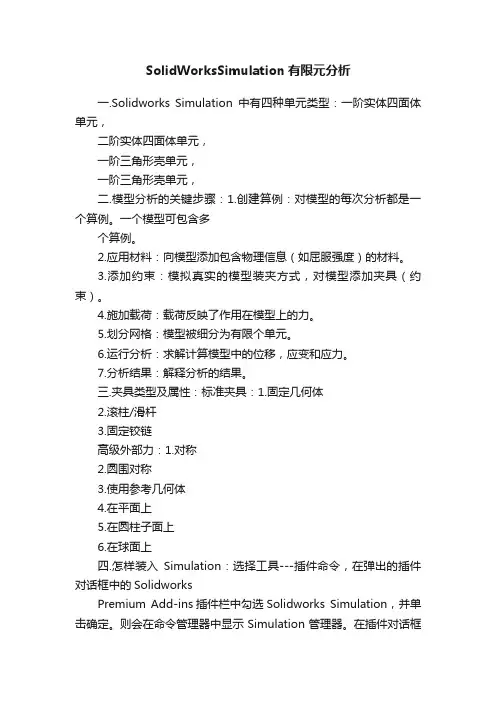

SolidWorksSimulation有限元分析一.Solidworks Simulation中有四种单元类型：一阶实体四面体单元，二阶实体四面体单元，一阶三角形壳单元，一阶三角形壳单元，二.模型分析的关键步骤：1.创建算例：对模型的每次分析都是一个算例。

一个模型可包含多个算例。

2.应用材料：向模型添加包含物理信息（如屈服强度）的材料。

3.添加约束：模拟真实的模型装夹方式，对模型添加夹具（约束）。

4.施加载荷：载荷反映了作用在模型上的力。

5.划分网格：模型被细分为有限个单元。

6.运行分析：求解计算模型中的位移，应变和应力。

7.分析结果：解释分析的结果。

三.夹具类型及属性：标准夹具：1.固定几何体2.滚柱/滑杆3.固定铰链高级外部力：1.对称2.圆围对称3.使用参考几何体4.在平面上5.在圆柱子面上6.在球面上四.怎样装入Simulation：选择工具---插件命令，在弹出的插件对话框中的SolidworksPremium Add-ins插件栏中勾选Solidworks Simulation，并单击确定。

则会在命令管理器中显示Simulation管理器。

在插件对话框中还有Solidworks插件和其它插件两栏的命令可供选择。

五. Simulation（有限元分析）的操作步骤：打开一模型，单击Simulatio标签栏，1.单击新算例，在算例对话框中输入算例的名称（如深梁），并在类型中选择一种，点击确定；2.然后在模型树中选择名称（如深梁），单击应用材料命令，在弹出的材料对话框中选择一种材料，单击确定，对模型赋予材料；3.单击夹具顾问命令，在弹出的Simulation顾问对话框中单击添加夹具命令，在弹出的夹具对话框中的类型栏中的标准栏中单击固定几何体按钮，在符号设定下的符号大小中输入300，再选择一个面，也可以在高级栏中选择相应的命令，单击确定；4.再单击外部载荷顾问下拉列表中的压力命令，在弹出的压力对话框中类型栏中的类型中选择一个面，一般选择垂直于所选面选项，在压强值栏中选择压强的单位和压强值的大小，完成后单击确定；5.再单击运行下拉列表下的生成网格命令，在弹出的网格对话框中设置好后，单击确定；再单击运行按钮，系统自动运算完成，可以查看生成的几个结果。

SolidWorksSimulation有限元分析培训教程SolidWorks Simulation是一种用于进行有限元分析的软件工具，它可以帮助工程师们在设计阶段，预测和模拟产品性能。

这样可以帮助他们提前发现和解决可能存在的问题，更加准确地评估产品的稳定性和可靠性。

在进行SolidWorks Simulation有限元分析之前，首先需要创建CAD模型。

然后，可以使用SolidWorks Simulation中的各种分析工具来模拟和测试产品的行为。

有限元分析是一种通过将复杂的结构分解成许多小的有限元来近似解决方程的方法。

这些有限元是通过将结构分割成离散的区域来建立的，每个区域都可以用简单的数学模型来表示。

然后，通过求解这些模型，可以预测产品在不同载荷下的响应和变形。

在进行分析之前，首先需要定义边界条件和载荷。

边界条件包括固定支撑点、连接约束等；载荷包括力、压力、温度等。

这些条件和载荷的定义将直接影响分析结果。

完成边界条件和载荷的定义后，可以对模型进行网格划分。

网格划分的目的是将有限元分析中所需的离散节点与连续物体的实际形状和尺寸相匹配。

划分网格后，可以通过求解有限元方程组来得到产品在给定条件下的响应和变形。

除了分析结果之外，SolidWorks Simulation还可以提供其他有用的信息，如应力分布、位移图、动画等。

这些信息可以帮助工程师们更好地理解产品的行为，并做出正确的决策。

1. SolidWorks Simulation的基本概念和界面介绍。

包括如何打开SolidWorks Simulation，如何导入CAD模型，如何创建分析模型等。

2.分析前的准备工作。

包括如何定义边界条件和载荷，如何选择适当的分析类型，如何进行网格划分等。

3.分析过程的设置和求解。

包括如何设置参数，如何进行求解，如何查看分析结果等。

4.分析结果的解读和分析。

包括如何分析应力分布、位移图、动画等结果，如何识别问题和改进设计。

Solidworks有限元分析介绍Solidworks有限元分析（Finite Element Analysis，简称FEA）是一种用于模拟和分析物体结构行为的方法。

它可以帮助工程师们更好地了解产品的性能、强度和耐久性，从而优化设计并减少开发成本。

本文将介绍Solidworks有限元分析的基本概念、步骤和应用场景，并提供一些实际案例来说明其实际应用。

有限元分析的基本概念有限元分析是一种将复杂结构离散化为多个小元素（也称为有限元）的方法，然后对每个小元素进行计算并将其整合到整个结构中的解析技术。

它基于物体受力平衡原理和材料力学行为，利用数值方法求解一系列线性或非线性方程，从而得出结构的应力、变形和振动等特性。

在Solidworks中，用户可以通过插件或内置功能进行有限元分析。

用户需要先导入或创建结构的CAD模型，然后将其转换为有限元模型。

然后，用户可以定义加载条件、约束条件和材料属性等，进行分析并获取结果。

有限元分析的步骤有限元分析通常需要以下步骤：1.导入或创建CAD模型：用户可以通过Solidworks的CAD工具导入现有模型，或使用其设计功能创建新的模型。

2.网格划分：将结构离散化为多个小元素，通常是三角形或四边形的网格。

Solidworks可以自动进行网格划分，也可以手动调整网格密度。

3.定义边界条件：用户需要定义加载条件和约束条件。

加载条件可以是力、压力、温度等，约束条件可以是固定支撑、固定位移等。

4.定义材料属性：用户需要指定每个小元素的材料属性，如杨氏模量、泊松比等。

Solidworks提供了常见材料的数据库，用户可以选择合适的材料。

5.运行分析：用户可以定义分析类型和求解器选项，然后运行有限元分析。

Solidworks会根据用户的设置计算结构的应力、变形和振动等特性。

6.结果分析：分析完成后，用户可以通过Solidworks提供的结果查看工具，如色标图、图表和动画等来分析结果。

用户可以根据结果进行优化设计或验证设计的准确性。

SolidWorksSimulation有限元分析培训教程1SolidWorksSimulation有限元分析培训教程1SolidWorks Simulation 是一种基于有限元分析的工程仿真软件，可用于对各种结构和组件进行强度、刚度、振动、热分析等。

为了正确使用和掌握SolidWorks Simulation，许多工程师和设计师都需要接受相应的培训教程。

本文将详细介绍SolidWorks Simulation的培训教程1 SolidWorks Simulation培训教程1主要介绍了软件的基本概念和应用技巧。

首先，教程会帮助学员了解有限元分析的基本原理和步骤。

有限元分析是一种工程计算方法，通过将结构或组件分成有限数量的小元素，并对每个元素进行力学、热学等计算，从而得到整体结构的行为特性。

了解有限元分析的原理和步骤对于正确使用SolidWorks Simulation非常重要。

接下来，教程将介绍SolidWorks Simulation软件的界面和功能。

学员将学习如何打开SolidWorks Simulation，并了解软件的各个工具和选项。

教程还将演示如何创建分析模型、定义材料属性和加载条件等。

同时，教程还会介绍SolidWorks Simulation中的求解器和结果显示工具，以及如何对结果进行解释和分析。

在教程的后半部分，学员将通过一系列示例来学习SolidWorks Simulation的具体应用技巧。

教程将涵盖不同类型的分析，如静力学分析、模态分析和热传导分析等。

每个示例都会详细演示如何设置分析条件、运行分析和解释结果。

除了基本的应用技巧，教程还将介绍一些进阶的功能和应用。

例如，学员将学习如何进行优化设计，以实现最佳的结构性能。

此外，教程还将介绍如何使用SolidWorks Simulation进行疲劳分析和动力学分析等更高级的技术。

总结起来，SolidWorks Simulation培训教程1 是学习SolidWorks Simulation的入门教程，它将帮助学员了解有限元分析的基本原理和步骤，并掌握SolidWorks Simulation的基本功能和应用技巧。

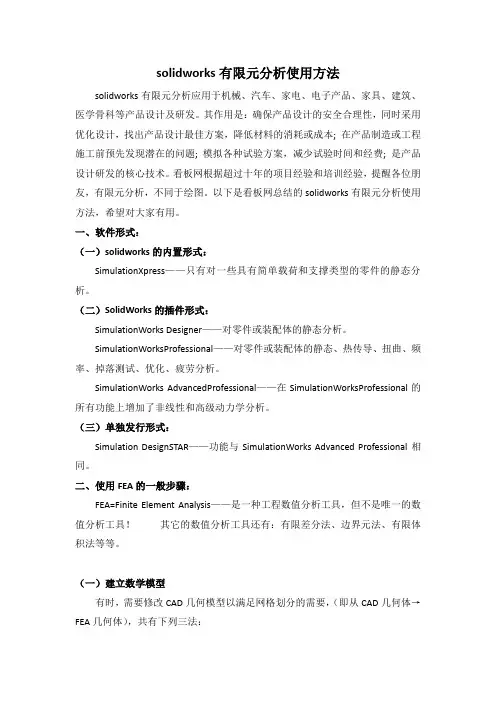

solidworks有限元分析使用方法solidworks有限元分析应用于机械、汽车、家电、电子产品、家具、建筑、医学骨科等产品设计及研发。

其作用是：确保产品设计的安全合理性，同时采用优化设计，找出产品设计最佳方案，降低材料的消耗或成本; 在产品制造或工程施工前预先发现潜在的问题; 模拟各种试验方案，减少试验时间和经费; 是产品设计研发的核心技术。

看板网根据超过十年的项目经验和培训经验，提醒各位朋友，有限元分析，不同于绘图。

以下是看板网总结的solidworks有限元分析使用方法，希望对大家有用。

一、软件形式：（一）solidworks的内置形式：SimulationXpress——只有对一些具有简单载荷和支撑类型的零件的静态分析。

（二）SolidWorks的插件形式：SimulationWorksDesigner——对零件或装配体的静态分析。

SimulationWorksProfessional——对零件或装配体的静态、热传导、扭曲、频率、掉落测试、优化、疲劳分析。

SimulationWorksAdvancedProfessional——在SimulationWorksProfessional的所有功能上增加了非线性和高级动力学分析。

（三）单独发行形式：Simulation DesignSTAR——功能与SimulationWorks Advanced Professional相同。

二、使用FEA的一般步骤：FEA=Finite Element Analysis——是一种工程数值分析工具，但不是唯一的数值分析工具！其它的数值分析工具还有：有限差分法、边界元法、有限体积法等等。

（一）建立数学模型有时，需要修改CAD几何模型以满足网格划分的需要，（即从CAD几何体→FEA几何体），共有下列三法：1、特征消隐：指合并和消除在分析中认为不重要的几何特征，如外圆角、圆边、标志等。

2、理想化：理想化是更具有积极意义的工作，如将一个薄壁模型用一个平面来代理（注：如果选中了“使用中面的壳网格”做为“网格类型”，SimulationWorks 会自动地创建曲面几何体）。

SolidWorksSimulation有限元分析培训教程1SolidWorksSimulation有限元分析培训教程1SolidWorks Simulation是一种基于有限元分析（FEA）的软件工具，它能够帮助工程师们更好地理解和预测产品在不同工况下的性能。

本文将介绍SolidWorks Simulation有限元分析培训教程的第一部分内容。

SolidWorks Simulation有限元分析培训教程的第一部分主要涵盖了以下几个方面的内容：介绍有限元分析的基本原理和应用、软件界面的介绍和操作、建立有限元模型、设置边界条件、进行求解和结果分析。

首先，教程会介绍有限元分析的基本原理和应用。

有限元分析是一种数值计算方法，通过将实际结构或系统分割成有限数量的小元素，再通过求解这些小元素之间的相互作用，从而得到整个结构或系统的行为和性能。

有限元分析广泛应用于产品设计和工程分析领域，能够帮助工程师们更好地优化产品设计，提高产品的性能和可靠性。

同时，教程还会介绍如何设置边界条件。

边界条件是有限元分析中非常重要的一部分，它决定了结构或系统在分析过程中的约束和加载情况。

教程将会介绍如何设置约束条件和加载条件，如固定支撑、力加载、压力加载等。

最后，教程会介绍如何进行求解和结果分析。

求解是有限元分析的核心过程，它通过数值方法求解有限元模型的方程组，得到结构或系统的响应结果。

教程将会介绍如何进行求解，以及如何对求解结果进行后处理和分析，如应力分析、位移分析、变形分析等。

综上所述，SolidWorks Simulation有限元分析培训教程的第一部分内容涵盖了有限元分析的基本原理和应用、软件界面的介绍和操作、建立有限元模型、设置边界条件、进行求解和结果分析等方面的内容。

通过学习这些内容，工程师们能够更好地掌握SolidWorks Simulation有限元分析的基本技能，从而能够更好地应用于产品设计和工程分析中。

SolidWorksSimulation有限元分析培训教程SolidWorks Simulation是一款强大的有限元分析软件，广泛应用于工程设计和分析领域。

本文将为您介绍SolidWorks Simulation有限元分析培训教程，帮助您更好地了解和掌握该软件。

首先，我们将介绍SolidWorks Simulation的基本概念和工作流程。

SolidWorks Simulation是一种基于有限元分析原理的虚拟仿真软件，可以帮助工程师预测产品在不同工况下的性能和行为。

它可以模拟各种物理现象，如结构应力、热传导、振动等，并提供详细的分析结果和可视化展示。

在使用SolidWorks Simulation进行有限元分析之前，我们需要进行准备工作。

首先，我们需要创建几何模型，可以使用SolidWorks软件进行建模。

然后，我们需要定义材料属性，包括材料的弹性模量、泊松比等参数。

接下来，我们需要设置边界条件和加载条件，以模拟实际工况。

在进行有限元分析之前，我们需要进行网格划分。

网格划分是将几何模型划分为小网格单元，用于数值计算。

SolidWorks Simulation提供了自动网格划分工具，可以根据用户定义的精度要求进行自动划分。

划分好网格后，我们可以进行材料和加载条件的分配。

完成准备工作后，我们可以进行有限元分析。

首先，我们可以进行静力分析，计算结构在静力工况下的应力和变形。

SolidWorks Simulation 提供了多种求解器，可以根据不同需求选择合适的求解器。

静力分析结果可以帮助我们评估结构的强度和刚度。

除了静力分析，SolidWorks Simulation还支持其他类型的分析。

例如，动力分析可以模拟结构在振动工况下的响应；热分析可以模拟结构在热传导工况下的温度分布。

这些分析可以帮助我们更全面地了解结构的行为和性能。

完成有限元分析后，我们可以查看分析结果并进行后处理。

SolidWorks Simulation提供了丰富的后处理工具，可以直观地展示分析结果。

Solidworks有限元分析教程1. 准备模型：首先在Solidworks中创建需要进行有限元分析的三维模型。

模型可以是机械零件、结构构件、流体装置等。

确保模型的几何形状和尺寸都准确无误。

2.设置边界条件：定义边界条件是有限元分析的关键。

通过固定边界、施加力或位移、设置流体边界等方式，将模型恰当地约束和加载。

这些边界条件将影响模型的实际应力和变形情况。

3. 网格划分：有限元分析将模型离散为许多小单元，称为单元网格。

网格划分的质量对分析结果的准确性和计算效率至关重要。

Solidworks提供了多种单元类型和划分方法选择，如四边形单元、三角形单元、六面体单元等。

4.材料属性：为了准确描述材料的性能，需要为模型定义适当的材料属性。

包括杨氏模量、泊松比、线膨胀系数等。

这些参数将直接影响分析结果，如应力和变形。

5. 完成有限元分析：设置完边界条件、网格划分和材料属性后，可以进行有限元分析。

Solidworks提供了多种求解器和分析工具，可以计算模型在加载下的应力、变形和位移等信息。

6.结果评估和优化：有限元分析生成的结果包括应力云图、位移云图、变形云图等。

通过分析这些结果，可以评估模型的性能和瓶颈，进行优化和改进。

根据分析结果，可以对模型的材料、几何形状、设计参数等进行调整和优化。

总之，Solidworks有限元分析是一种非常有用的工程工具，可以帮助工程师评估和优化设计方案。

通过准确设置边界条件、网格划分和材料属性，进行有限元分析并评估结果，工程师可以更好地理解模型的性能，并进行针对性的改进。

这些步骤和方法将确保分析结果的可靠性和准确性，提高设计工作的效率和效果。

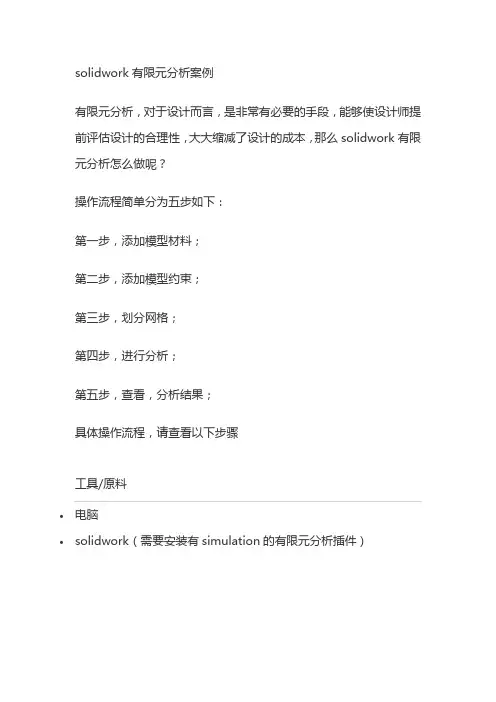

solidwork有限元分析案例有限元分析，对于设计而言，是非常有必要的手段，能够使设计师提前评估设计的合理性，大大缩减了设计的成本，那么solidwork有限元分析怎么做呢？操作流程简单分为五步如下：第一步，添加模型材料；第二步，添加模型约束；第三步，划分网格；第四步，进行分析；第五步，查看，分析结果；具体操作流程，请查看以下步骤•电脑•solidwork（需要安装有simulation的有限元分析插件）方法/步骤1.1solidwork新建实体模型2.2打开工具-插件-勾选solidwork simulation（有限元分析插件）3.simulation插件出现在横向导航栏中4.点击左上角“新算例”，新建有限元分析算例，分析类型有非常多，这里选择最常用的“静应力分析”，点击确认5.第一步，点击“应用材料”，添加模型材料，每种材料的性能参数都是不一样的，能够承载的能力也不同，因此，添加材料，应力分析才有意义，添加材料“不锈钢304”6.第二步，点击“夹具顾问下拉菜单”，选择“固定几何体”，添加模型约束，选择零件的下表面，作为固定面，确定。

7.第三步，对零件进行网格划分，点击“运行此算例”-“生成网格”调节划分粗糙度（电脑配置好，可调高点）-生产网格划分8.第四步，添加载荷，点击“外部载荷”-“力”，选择上表面为载荷面，修改负载的数值，确定9.第五步，运行算例，生成分析结果1.应力分析，变形是以夸张的形式表现出来，实际零件是安全的，不锈钢屈服应力为2.068e+008N/m^2,虽然红色部分为3.581e+005N/m^2，远远小于能够承受的屈服应力10.右键点击选择应力，设定-图表选项，勾选显示最大、最小注解，可以将零件最大、最小应力显示出来，可以清楚了解零件最大应力位置以及数值，为设计提供参考11.零件位移情况，从受力面往下，位移量越来越大，但是位移量最大植只有3.280e-006mm，显然是小到可以忽略不计的12.零件应变情况，最大值为1.341e-006，也是可以小到可以忽略不计END注意事项•此案例，负载仅为500N，相对来说是非常小的，有兴趣可以增加负载，或者更改材料，可能会观察到有意思的结果！。

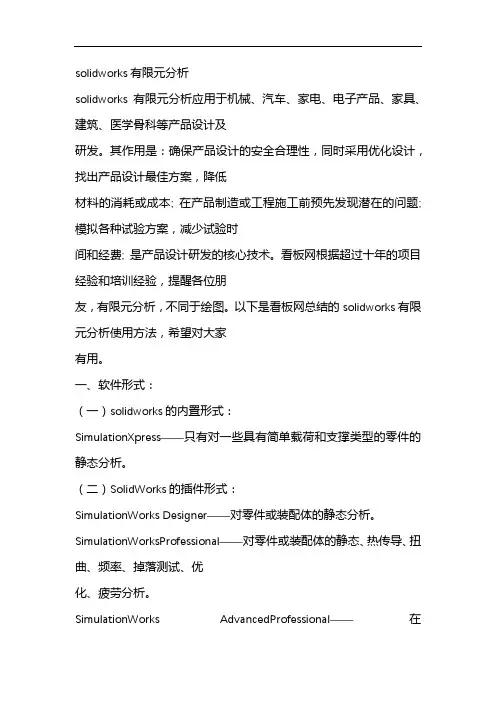

solidworks有限元分析solidworks有限元分析应用于机械、汽车、家电、电子产品、家具、建筑、医学骨科等产品设计及研发。

其作用是：确保产品设计的安全合理性，同时采用优化设计，找出产品设计最佳方案，降低材料的消耗或成本; 在产品制造或工程施工前预先发现潜在的问题; 模拟各种试验方案，减少试验时间和经费; 是产品设计研发的核心技术。

看板网根据超过十年的项目经验和培训经验，提醒各位朋友，有限元分析，不同于绘图。

以下是看板网总结的solidworks有限元分析使用方法，希望对大家有用。

一、软件形式：（一）solidworks的内置形式：SimulationXpress——只有对一些具有简单载荷和支撑类型的零件的静态分析。

（二）SolidWorks的插件形式：SimulationWorks Designer——对零件或装配体的静态分析。

SimulationWorksProfessional——对零件或装配体的静态、热传导、扭曲、频率、掉落测试、优化、疲劳分析。

SimulationWorks AdvancedProfessional——在SimulationWorksProfessional的所有功能上增加了非线性和高级动力学分析。

（三）单独发行形式：Simulation DesignSTAR——功能与SimulationWorks Advanced Professional相同。

二、使用FEA的一般步骤：FEA=Finite Element Analysis——是一种工程数值分析工具，但不是唯一的数值分析工具！其它的数值分析工具还有：有限差分法、边界元法、有限体积法等等。

（一）建立数学模型有时，需要修改CAD几何模型以满足网格划分的需要，（即从CAD 几何体→FE A几何体），共有下列三法：1、特征消隐：指合并和消除在分析中认为不重要的几何特征，如外圆角、圆边、标志等。

2、理想化：理想化是更具有积极意义的工作，如将一个薄壁模型用一个平面来代理（注：如果选中了“使用中面的壳网格”做为“网格类型”，SimulationWorks会自动地创建曲面几何体）。

SolidWorks有限元分析流程对于很多专业，在进行设计完成后，为了缩短开发周期，往往需要配合仿真结果进行，机械行业更是如此。

平时大家多采用专业有限元仿真软件进行仿真分析，如ANSYS；不过SolidWorks软件因为制图简单，同时存在专用的有限元仿真模块Simulation，对于初学者往往更加适用，下面简单介绍下SolidWorks Simulation仿真流程。

分析流程关键步骤如下：（1）创建算例；对模型的每次分析都是一个算例，一个模型可以包含多个算例。

（2）应用材料；指定模型的材料属性，如铝合金、钢材等，同时对屈服强度等进行设定或者默认值。

（3）添加约束；模拟真实情况下模型的装夹安装方式，对模型添加夹具进行约束。

（4）施加载荷；对现实工况环境下作用在模型上的载荷进行集中体现。

（5）划分网格；对模型进行离散化，便于得到精确的解值。

（6）运行分析；求解模型中的位移、应力、应变等。

（7）分析结果；进行分析结果的解释和应用。

实例分析2.1 创建算例首先需要建立一个模型，或者打开一个绘制好的需要仿真的模型，然后如下图所示，按照箭头指示，鼠标左键点击1，然后点击2所示的SolidWorks Simulation按钮；接着鼠标左键点击3，然后点击4；建立新的算例；按照自己需要的项目进行生成指定的算例，本设计基于静力学进行仿真，按下图操作；这个时候一个新的算例就生成了，如下图所示；2.2 应用材料鼠标左键点击“应用材料”按钮，会生成如下图箭头指示2所示界面，然后选定需要的材料，在箭头3所示处查看材料属性，无误后，点击箭头4所示的应用，然后点击箭头5所示的关闭按钮，这个时候，材料赋值完成。

2.3 添加约束点击夹具顾问进行模型的约束添加，不进行详述；如下图进行了模型的固定操作；2.4 施加载荷点击外部载荷顾问，进行载荷施加，如力、扭矩等；值得一提的是，一定要施加和工况情况下一致或者可以替代的力的形式和作用位置；如下图，对模型一面施加一个数值为1000N的压力；如下图，对模型施加一个数值为1000N的拉力；如下图，对模型施加一个面的拉压力；2.5 划分网格划分网格一直是有限元仿真中对结果影响最大的一步；如下图所示，点击运行此算例下拉菜单中的生成网格按钮，会出现网格设置界面；在网格设置界面，分别网格参数进行选择，最多的是选用基于曲率的网格，主要是在该模式下算法能够生成可变化单元大小的网格，有利于在几何体的细小特征处获得精确的结果。

1. 软件形式：㈠. SolidWorks的内置形式：◆COSMOSXpress ——只有对一些具有简单载荷和支撑类型的零件的静态分析。

㈡. SolidWorks的插件形式：◆COSMOSWorks Designer——对零件或装配体的静态分析。

◆COSMOSWorks Professional——对零件或装配体的静态、热传导、扭曲、频率、掉落测试、优化、疲劳分析。

◆COSMOSWorks Advanced Professional——在COSMOSWorks Professional的所有功能上增加了非线性和高级动力学分析。

㈢. 单独发行形式：◆ COSMOS DesignSTAR——功能与COSMOSWorks Advanced Professional相同。

2. 使用FEA 的一般步骤：FEA=Finite Element Analysis——是一种工程数值分析工具，但不是唯一的数值分析工具！其它的数值分析工具还有：有限差分法、边界元法、有限体积法…①建立数学模型——有时，需要修改CAD 几何模型以满足网格划分的需要，（即从CAD 几何体→FEA 几何体），共有下列三法：▲特征消隐：指合并和消除在分析中认为不重要的几何特征，如外圆角、圆边、标志等。

▲ 理想化：理想化是更具有积极意义的工作，如将一个薄壁模型用一个平面来代理（注：如果选中了“使用中面的壳网格”做为“网格类型”，COSMOSWorks 会自动地创建曲面几何体）。

▲ 清除：因为用于划分网格的几何模型必须满足比实体模型更高的要求。

如模型中的细长面、多重实体、移动实体及其它质量问题会造成网格划分的困难甚至无法划分网格—这时我们可以使用CAD 质量检查工具（即SW 菜单: Tools→Check …）来检验问题所在，另外含有非常短的边或面、小的特征也必须清除掉（小特征是指其特征尺寸相对于整个模型尺寸非常小！但如果分析的目的是找出圆角附近的应力分布，那么此时非常小的内部圆角应该被保留）。

solidworks有限元分析步骤
1.添加模型材料
2.固定几何体
点击“夹具顾问下拉菜单”，选择“固定几何体”，添加模型约束，选择零件的下表面，作为固定面，确定。

3.进行网格划分
点击“运行此算例”“生成网格”调节划分粗糙度，生产网格划分。

4.4
添加载荷
点击“外部载荷”“力”，选择上表面为载荷面，修改负载的数值，确定。
