可编辑修改精选全文完整版气体灭火系统安装施工方案本系统为无管网七氟丙烷气体灭火系统。
基本安装程序为：预埋→预埋清理→管内穿线→线路测试→探测器安装→紧急启动/停止按钮安装→声光报警安装→输入、输出模块安装→放气门灯安装→主机安装→气体防护区警示标志安装→主机单体调试→联动点调试→假负载试运行→安全操作警示牌制作→气体灭火设备运行。
七氟丙烷气体灭火装置的安装人员应经本公司严格的专业培训后才允许进行安装。
七氟丙烷气体灭火系统的管线预埋、穿线、线路测试、接地网制作安装与报警系统相同。
探测器、紧急启动/停止按钮、放气门灯及等的安装方法基本与火灾自动报警系统相同，但放气门灯的安装高度宜在各防火分区门框上方10-20cm为佳。
七氟丙烷气体灭火装置的安装位置与被保护对象的距离应不小于1.0m，在装置主出气口正前方1.0m内不允许有遮挡物。
七氟丙烷气体灭火装置安装前应有专业人员检查火灾探测器、控制器等是否完好，并火灾探测器与控制器接好，模拟火灾探测器所需温度和烟的浓度，测试输出报警正常后方能安装。
七氟丙烷气体灭火装置安装完毕应经竣工验收。
验收合格投入使用时，应由本公司专业人员检查控制器、启动模块的负载输出端无启动电压时，方可接通负载，投入正式运行。
七氟丙烷气体灭火装置应连续正常运行，不得任意中断工作。
七氟丙烷气体在各个紧急启动/停止按钮及控制主机贴上醒目的警告标志，提醒值班人员及其他工作人员在非火灾情况下，严禁按下紧急启动按钮，以免造成严重后果。
首先根据设计图纸、施工规范及工地现场实际情况对预埋路线和位置作出最优定位，然后根据定位进行管线预留、预埋。
管线的预留、预埋在隐蔽以前应请建设方现场代表和监理工程师实地检查，并签证认可。
管线的预留、预埋过程中，应与土建单位密切配合施工，与土建单位保持联系与沟通，保证预留、预埋一次性到位。
管线预埋清理，做到即拆即清理，清理干净预埋管中可能渗入的水、渣等，清理的同时对预进行彻底检查有个别不通的及时想办法解决。
七氟丙烷施工方案————————————————————————————————作者：————————————————————————————————日期：气体灭火系统施工方案1、施工内容气体输送管道安装，自动灭火监控设备安装，气瓶间设备安装，气体灭火系统调试。
2、气体灭火系统施工工序人员及设备、材料、机具进场-----气体灭火系统监控线路敷设-----气体灭火系统管道支架制作安装-----穿线及线号标识-----气体输送管道安装、试压及吹洗------气体灭火监控设备安装-----气瓶间设备安装----气体灭火系统调试-----预验收-----消防验收3、气体灭火系统施工工艺系统调试管道支吊制作安装架管道安装管道试验管道吹扫管道涂漆喷嘴安装灭火剂储瓶安装集流管制安选择阀安装系统调试管4、气体灭火系统施工准备4.1气体灭火系统施工前应具备下列技术资料4.1.1设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。
4.1.2容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。
4.1.3系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告与合格证。
4.2气体灭火系统的施工应具备下列条件4.2.1防护区和灭火剂贮瓶间设置条件与设计相符。
4.2.2系统组件与主要材料齐全，其品种、规格、型号符合设计要求。
4.2.3系统所需的预埋件和孔洞符合设计要求。
4.3 系统组件检查4.3.1 气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列要求：●系统组件无碰撞变形及其他机械性损伤。
●组件外露非机械加工表面保护涂层完好。
●组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。
●铭牌清晰，其内容符合相应的现行国家或地方标准的规定。
气体灭火系统（无管网）施工方案气体灭火系统（无管网）施工方案1.设备及主材的选型设备及主材的选型将严格遵循下列原则：（1）严格按照建设单位对于设备、材料的有关规定和设计图纸的要求，选定设备、主材及其它材料。
（2）设备材料订货前，严格按照程序向业主提供技术资料及供货依据，包括设备的定型测试，出厂验收试验的检测报告。
2.施工技术准备（1）气体灭火系统的施工应按设计施工图纸和相应的技术文件进行，不得随意更改。
若经过现场实际勘测与施工图纸不符时，可以进行修改，但必须经原设计单位同意，并报有关监督部门备案。
（2）气体灭火系统施工前，其设计图纸和有关技术文件都应经过公安消防监督机构的审核，且其设计参数均已确定。
（3）熟悉系统图、平面图，熟悉设备性能及安装要求，发现疑问及时与设计方、设备厂家联系，并应在安装前解决。
（4）作好危险标识，将所有可能出现的紧急情况均做好应急准备。
3.施工工艺（1）主要制作的工艺流程工艺流程：施工准备→→设备安装→系统调试开通。
（2）材料、设备进场检验工程使用材料根据国家标准以及投标书中列出的生产厂家对采购的产品质量进行验证，主要材料采购时应同时签订定货合同，明确质量目标和生产日期，保证工程的顺利进行。
并对以下方面进行检查：1）施工负责人、工长、技术人员依据施工图纸认真制订详尽的材料、设备计划，拟订材料、设备进场时间，由项目经理审核后，上报公司审批。
2）材料采购员严格按照技术要求进行材料采购，杜绝假冒、伪劣产品进入施工现场。
3）材料进场检验：察看外观质量，检查产品规格、型号、计量和点验产品数量，测量产品几何尺寸，认真填写采购产品记录，如验证时发现与合同不符或不合格产品时，上报上级部门进行评审或立即清除退货。
4）检验产品的合格证，检测报告及相关的材质检验报告单，如发现上述资料内容与产品不相符或资料过期时不应接收此批产品。
5）现场材料员根据规定对所有材料进行标识、保管和维护，凡进入现场的物资均应进行标识，标识牌上注明物资名称、规格、材料、产地等。
无管网气体灭火系统施工方案1无管网气体灭火系统的工作流程图 2系统施工技术措施2.1施工准备：(1)无管网自动灭火系统由火灾探测器、自动报警控制器、灭火控制器、固定灭火装置、灭火剂、输送软管道和喷嘴组成。
(2)容器阀、选择阀、单向阀、喷嘴、阀驱动装置等系统组件的产品必须具备出厂合格证和由国家质量监督检验测试中心出具的检验报告。
灭火剂输送管道及管道附件的出厂检验报告与合格证。
(3)系统采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告与合格证。
火警火灾探测器 火灾报警控制器 人员发现电气手动 机械应急手动灭火控制器火警显示(声光报警) 延时 设备联动(关闭电源、风机、防火阀)开启容器阀、选择阀人员撤离 灭火剂喷放 灭火喷放显示(4)防护区与灭火剂贮瓶间设置条件与设计相符。
(5)系统组件与主要材料齐全，其品种、规格、型号符合设计要求。
(6)系统所需的预埋件、孔洞符合设计要求。
2.2系统组件检查2.2.1系统组件检查应符合下列规定：(1)无碰撞变形及其他机械性损伤。
(2)组件外露非机械加工表面保护涂层完好。
(3)组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹、发兰密封面无损伤。
(4)铭牌清晰，其内容符合《二氧化碳灭火系统设计规范》GB50193的规定。
(5)保护同一防护区的灭火剂贮存容器规格应一致，其高度差不宜超过20mm。
(6)气动驱动装置的气体贮存容器规格应一致，其高度差不宜超过10mm。
2.2.2系统安装前应检查灭火剂贮存容器内的充装量与充装压力，且应符合下列要求：(1)贮压式灭火装置上的压力表应指示在绿色区域内；(2)贮气瓶式灭火装置的贮气瓶内的压力应不低于规定值。
2.3施工2.3.1气体灭火系统的施工应按设计施工图纸和相应的技术文件进行，不得任意更改。
集流管的制作，阀门、高压软管的安装，管道及支架的制作、安装以及管道的吹扫、试验、涂漆除符合现行国标《气体灭火系统施工及验收规范》GB50263-97的规定外，尚应符合现行国标《工业管道工程施工及验收规范》GBJ235中的有关规定。

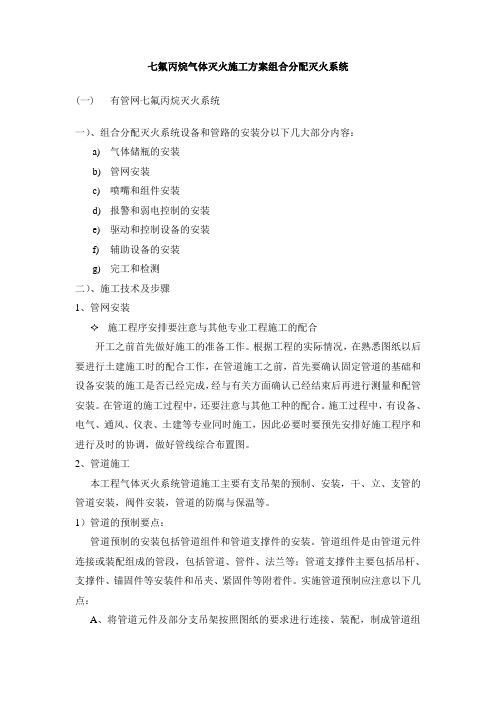

七氟丙烷气体灭火施工方案组合分配灭火系统(一)有管网七氟丙烷灭火系统一）、组合分配灭火系统设备和管路的安装分以下几大部分内容：a)气体储瓶的安装b)管网安装c)喷嘴和组件安装d)报警和弱电控制的安装e)驱动和控制设备的安装f)辅助设备的安装g)完工和检测二）、施工技术及步骤1、管网安装施工程序安排要注意与其他专业工程施工的配合开工之前首先做好施工的准备工作。
根据工程的实际情况，在熟悉图纸以后要进行土建施工时的配合工作，在管道施工之前，首先要确认固定管道的基础和设备安装的施工是否已经完成，经与有关方面确认已经结束后再进行测量和配管安装。
在管道的施工过程中，还要注意与其他工种的配合。
施工过程中，有设备、电气、通风、仪表、土建等专业同时施工，因此必要时要预先安排好施工程序和进行及时的协调，做好管线综合布置图。
2、管道施工本工程气体灭火系统管道施工主要有支吊架的预制、安装，干、立、支管的管道安装，阀件安装，管道的防腐与保温等。
1）管道的预制要点：管道预制的安装包括管道组件和管道支撑件的安装。
管道组件是由管道元件连接或装配组成的管段，包括管道、管件、法兰等；管道支撑件主要包括吊杆、支撑件、锚固件等安装件和吊夹、紧固件等附着件。
实施管道预制应注意以下几点：A、将管道元件及部分支吊架按照图纸的要求进行连接、装配，制成管道组件。
组件按照图纸规定做好标识。
B、预制管道组件的管端出口法兰，若与设备的法兰或其他组件法兰连接，则管端出口法兰只能在管端点定位，待运到安装现场定位后方可施焊。
C、管道组件预制时，应考虑运输及现场安装的方便，并留有可调整的活口。
D、预制的管道组合件应具有足够刚性，不得产生永久变形。
E、管道应采用三通分配，严禁采用四通分流，且三通接头的分流出口应水平安装，不得垂直安装F、管内必须磨平，吹扫干净，并用适当的药剂将打磨和切割时使用的油料擦净；G、管道预制完毕，应将内部清理干净。
并应注意管件的焊接检测和焊后热处理是否完成，管道组件的试压、检验、包装和编号等工作是否结束。
无管网气体灭火施工工艺无管网七氟丙烷系统施工方案柜式七氟丙烷系统1、柜式七氟丙烷系统安装1.1柜式七氟丙烷安装安装前必须认真阅读装置有关的说明书，熟悉工程设计方案。
确保本灭火装置布置与设计图纸相符，各部件齐全且符合设计要求。
1.1.1将柜体放置在防护区气体灭火设计图纸所标识位置，尽量使柜体背部安装在防护区靠墙位置，单台时应将喷嘴基本对准重点保护设备，多台时应均匀分布，并保证柜体平稳无晃动和倾斜。
1.1.2将灭火剂瓶组搬进柜子中央，正面（喷字面）向外，并用抱箍和七字钩固定在柜体上，注意不要压坏柜体。
若是双瓶组，将主动储瓶用抱箍固定在柜内右边，然后在左边固定好从动储瓶。
1.1.3将喷嘴安装在柜体上部喷嘴孔，喷射方向朝柜外，内部用紧固螺母固定在柜体上。
1.1.4高压软管带弯头端接头装在容器阀灭火剂出口螺纹上，扳手拧紧。
另一侧连接在喷嘴末端螺纹上，扳手拧紧。
1.1.5压力信号器调试好后安装在高压软管相应接口上，扳手拧紧。
1.1.6压力表安装在容器阀压力表接口上，扳手拧紧。
1.1.7将电磁驱动器安装在储瓶容器阀上（应在确保调试完毕后安装）。
若是双瓶组，将电磁驱动器安装在主动储瓶容器阀上，气动驱动器安装在从动储瓶容器阀上。
1.1.8安装双瓶组启动管路，将主动瓶容器阀与从动瓶气动驱动器连接起来。
若两瓶组距离有偏差会导致该部件安装不上，此时需微调两瓶组的位置。
（单瓶组无此操作）1.1.9将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出，并与火灾自动报警灭火控制器或消防控制中心接通。
注意使用防护套管，以免损坏线路。
1.1.10检查各个安装连接部位，必须保证固定牢靠，管路连接密封处良好，线路连接无误。
1.2柜式七氟丙烷系统调试1.2.1电磁驱动器启动试验：取下电磁驱动器，拔出电磁驱动器保险销，接通测试电源（DC24V），试验电磁铁联动闸刀是否动作。
测试完毕后，闸刀及电磁驱动器保险销应复位。
调试电磁驱动器时，应确保离开容器阀单独进行。
七氟丙烷气体灭火系统工程施工方案一、项目概述清晨的阳光透过窗户洒在办公室的角落，我泡了一杯热茶，深吸一口气，准备投入到这个充满挑战的工程中。
这是一项关于七氟丙烷气体灭火系统工程施工的方案，需要我运用十年的方案写作经验，将每一个细节都考虑周全。
二、工程目标1.确保工程质量和安全，严格按照国家相关标准和规范执行。
2.保证施工进度，按期完成工程任务。
3.提高系统可靠性，降低故障率。
4.做好售后服务，为客户提供优质的技术支持。
三、施工准备1.人员准备：组织一支经验丰富、技能熟练的施工队伍，明确各成员职责。
2.设备准备：检查施工设备，确保设备性能良好，满足施工需求。
3.材料准备：选购优质七氟丙烷气体灭火系统设备、管道、阀门等，确保材料质量。
4.技术准备：熟悉施工图纸，了解工程特点，制定施工方案。
四、施工流程1.现场勘察：了解现场环境，确定施工位置，为后续施工提供依据。
2.设备安装：按照设计要求，将七氟丙烷气体灭火系统设备安装到位。
3.管道铺设：根据施工图纸，铺设管道，确保管道连接牢固、密封。
4.阀门安装：安装阀门，检查阀门性能，确保阀门开关自如。
5.系统调试：对整个系统进行调试，确保系统正常运行。
6.验收交付：完成施工后，组织验收，确保工程质量。
五、施工细节1.设备安装：在设备安装过程中，要确保设备与支架连接牢固，避免设备在运输过程中发生损坏。
2.管道铺设：管道铺设时，要遵循“先主管后支管”的原则，确保管道走向合理。
3.阀门安装：安装阀门时，要检查阀门密封性能，避免因密封不良导致气体泄漏。
4.系统调试：调试过程中，要关注系统压力、流量等参数，确保系统运行稳定。
5.验收交付：验收时，要对照施工图纸，逐项检查，确保工程质量。
六、施工安全1.施工人员：加强安全培训，提高施工人员的安全意识。
2.施工现场：设立安全警示标志，确保施工现场安全。
3.施工设备：定期检查施工设备，避免设备故障引发安全事故。
4.施工材料：选购合格材料，防止材料质量问题导致安全事故。
七氟丙烷气体消防施工方案一、施工概述1.1施工目标：制定可行的施工方案，确保气体消防系统正常运行。
1.2施工地点：详细标注施工地点的名称和位置。
1.3工期计划：预计的施工时间和计划安排。
二、施工过程2.1施工前准备2.1.1调查勘察：对施工地点进行仔细的调查勘察，包括建筑结构、管道布局、消防设备位置等。
2.1.2施工材料准备：准备好所需的七氟丙烷气体罐、管道、阀门、喷嘴等施工材料。
2.1.3人员培训：对施工人员进行培训，确保其熟悉七氟丙烷气体消防系统的施工操作。
2.2施工步骤2.2.1施工图纸制定：根据施工现场情况制定详细的施工图纸，标注气体灭火系统的管道布局、喷嘴位置和连接方式等。
2.2.2管道安装：根据施工图纸进行管道的安装，确保各个管段之间连接紧密、接口密封可靠。
2.2.3罐体安装：将七氟丙烷气体罐按照规定的位置进行安装，并且将其与管道连接起来。
2.2.4喷嘴安装：按照施工图纸的要求，将喷嘴安装在合适的位置，并与管道连接起来。
2.2.5阀门安装：在管道上安装必要的阀门和控制装置，以实现气体灭火系统的控制和操作。
2.2.6系统测试：完成施工后，对系统进行全面测试，确保各个部件和设备都正常运行。
2.3安全措施2.3.1装备保护：施工人员应佩戴适当的个人防护装备，包括防护眼镜、手套、防护服等。
2.3.2通风措施：在施工现场提供充足的通风，确保空气流通，减少七氟丙烷气体积聚的可能性。
2.3.3储存安全：施工过程中应注意储存七氟丙烷气体的安全，确保其远离火源和高温物品。
2.3.4废气处理：对施工过程中产生的废气进行处理，以确保环境安全。
三、施工验收3.1施工完工清理：施工完毕后，对施工现场进行清理，将施工过程中的废料和材料清除干净。
3.2系统调试：对气体消防系统进行调试，确保其能够正常启动和运行。
3.3安全培训：对施工完成后的气体消防系统进行培训，使使用人员掌握系统的操作方法和安全注意事项。
3.4系统验收：系统调试完成后，由相关部门进行验收，确保七氟丙烷气体消防系统符合相关标准和规定。
信息中心机房气体灭火系统设计方案建设单位：编制单位：编制日期：二○一○年七月目录第一章综合说明 (3)一概述 (3)二七氟丙烷灭火系统 (3)三本文件编制依据及引用文件 (4)第二章灭火装置设计说明 (5)第一节装置简介和工作原理 (5)一七氟丙烷灭火系统简介 (5)二柜式七氟丙烷灭火装置简介 (7)三适用范围 (7)四对防护区的要求 (8)五柜式装置工作原理图： (8)第二节装置基本性能参数 (11)第三节装置选用方法 (11)第四节灭火剂设置用量计算方法 (11)第五节具体设计(见图纸) (13)第六节安装 (13)第三章报警系统的设置 (14)一系统说明： (14)二本系统的优点 (15)三报警联动控制系统各部件的性能、技术参数 (16)四具体的配置及位置数量（见设计图纸） (22)第四章安全设计说明 (23)第五章施工说明 (23)一一般规定 (23)二施工安装 (24)第六章装置使用方法 (25)第七章七氟丙烷自动灭火系统的维护管理 (26)第八章售后服务承诺 (27)第一章综合说明一概述（一）、设计目的贯彻落实国家有关消防法规的文件精神和要求，减少火灾危险，保护人身和财产安全，做到方案优良、经济可行、设计合理、确保施工质量。
（二）、设计原则本方案中，系统的设计、施工、验收应遵循国家有关消防法规和方针政策，针对被保护对象的特点，做到安全可靠、技术先进、经济合理、安装维护方便。
（三）、系统组成：根据设计院的设计要求和国家有关消防规范，本灭火系统主要包括两个部分：火灾自动报警系统：主要由火灾报警控制器，感烟探测器、感温探测器、联动控制模块以及消防电源组成，承担灭火防区火灾探测、报警任务，并为各防区的灭火控制盘发出灭火指令，同时接收灭火控制盘传来的预启动和已启动释放后的信号。
灭火系统：主要由灭火控制盘、放气显示灯、声光报警器（火警和启动两种不同声光信号）七氟丙烷灭火装置，手动启停开关组成。
承担接收火灾报警系发出的灭火指令，并自动启动七氟丙烷实施灭火，并反馈预启动和已启动灭火信号给火灾报警系统，同时联动空调和防排烟风机在灭火时自动关闭。
施工方案建设单位名称：上海西子实业有限公司施工方案名称：上海西子联合总部综合楼办公项目消防工程气体灭火施工方案施工组织设计编号：HY-XZ-XF004上海环昱建筑消防工程有限公司二0一四年二月目录工程施工方案 (3)1工程概述 (3)1.1 前言 (3)1.2 本施工组织设计编制依据 (3)1.3 工作方式 (3)2工程管理目标 (3)3施工组织设计 (3)3.1 施工准备 (3)3.2 施工步骤 (5)3.4确保工期的技术组织措施 (13)工程施工方案1 工程概述1.1 前言本施工组织设计是工程承建单位在整个施工期内指导安装工程施工的大纲。
将由项目经理部精心组织、精心施工。
1.2 本施工方案编制依据本施工方案编制依据：A.气体灭火系统平面图、系统图B. 气体灭火系统施工和验收规范 GB50263—2007C.《气体灭火系统施工及验收规范》（GB50263-2007）D.《工业金属管道工程施工及验收规范》（GB50235-97）1.3 工作方式该气体灭火系统采用预制（无管网）单元独立全淹没灭火方式。
2工程管理目标➢实行以合同期为目标的项目法施工，全面履行工程合同，保工期、保质量、保交工。
➢质量监督管理控制：为了保证工程质量，项目组配备质量监督工程师，按照ISO9001 质量管理的目标、步骤、办法完成质量监督管理。
➢采取有效可靠的质量保证措施，创优良工程，并达到市合格工程评定条件。
➢建立强有力的项目领导班子，组织一流素质的施工队伍，采取先进的施工管理方法和施工技术。
➢实现安全生产和文明施工。
3 施工方案3.1 施工准备3.1.1施工技术准备（1）施工前做好消防工程各系统工程图纸的内部会审，并根据消防部门对本消防系统工程的审核意见对图纸进行核实，深化设计的部分，施工中必须落实，保证各消防系统图纸的有效性。
（2）组织工程技术和设计人员深化熟悉设计图纸，掌握设计要点和施工工艺标准，会同业主、设计单位、监理、各分包单位进行设计交底和图纸会审。
（3）进一步细化消防系统施工方案，调整施工方案，组织工程技术人员向施工人员进行技术交底，熟悉各系统施工工艺、检测、试验及调试方案，明确各系统消防工程检验规范和评定标准。
（4）制定保证工程质量技术措施和安全操作规程的技术文件，编制质量验收计划和安全检查规定，确保本项目消防系统工程质量达到优良。
（5）建立完整的技术档案和竣工资料所需的各种试验记录样本和表格，编制施工中试压、冲洗、试验、调试计划及资料。
（6）做好各种设备技术文件的准备工作。
（7）做好所有支架、吊架、托架的选用设计工作。
3.1.2施工现场准备按业主统一安排在指定现场，确定我单位材料堆放场地，现场材料加工及设备放置位置，施工用电、用水及道路畅通。
3.1.3施工材料准备（1）按施工进度计划编制材料设备计划及进场时间表。
（2）按规定进行各种材料检验工作，收集出厂合格证书及试验报告。
（3）做好各种主材、辅材等的订货工作及合同的签订。
（4）配合业主、设计单位、监理对各种材料、辅材进行认可工作。
（5）做好各种材料进场的保护工作及堆放场地的防护措施。
3.2 施工步骤3.2.1工程实施阶段鉴于气体灭火工程涉及多领域、多学科。
因此，项目部作为负责项目的全面技术协调和工程组织管理，以协调业主方、设计方、监理方及其它各分包方等之间的配合，确保全系统的整体性。
根据本要求和我们近年来进行气体消防工程的施工经验，我们将气体消防系统的建设全过程，大致分为以下 5 个阶段构成：（1）工程设计阶段；（2）系统工程施工阶段；（3）试运行（调试）阶段；（4）系统维护优化阶段。
3.2.2 设计阶段我公司作为该项目的深化设计方，其首要任务是与业主一道准确界定设计需求。
设计文档必须对用户需求、技术方案作出概略的功能描述；对系统设计与设备选型以及工程施工要求作出建议。
及时召开设计联络会议，并在后续设计图纸中落实。
方案通过评审 (或会审) 后，即可转入深化系统设计阶段，最后配合设计单位提供深化系统设计文档和可直接用于施工的施工图纸。
深化系统最终文档包括以下内容：♦用户需求详细说明♦技术方案选择、分析及概述♦系统功能描述♦厂家设备分析与选型♦工程施工安装图3.2.3工程实施阶段工程施工原则上按照深化设计方案进行，如有个别需要修改之处，必须会同设计方、业主方、监理审定，以设计变更通知单的形式通知。
第 1 阶段说明 (提交施工图纸交底阶段)：➢任务：该施工图以设计院设计建筑平面图为基础，依照深化的最终设计方案将本工程的走线、管径、线径 / 数量、设备安装位置 / 高度等标识清楚。
➢相关人员：我方相关专业设计人员；业主方及设计方相关部门工程师。
➢目的：完成施工图技术交底，提交业主方 / 设计院。
第 2 阶段说明 (设计最终确认阶段)：➢任务：确认施工图中所反映的内容是否与水电、暖通空调等其它专业发生冲突。
➢相关人员：我方相关部门工程师；设计院。
➢目的：对施工图纸进行最终修改 / 确认，作为今后施工 / 阶段验收的依据。
第 3 阶段说明 (进场施工阶段)：➢任务：完成所有穿管、放线的工作，所有须做好文档(线缆颜色、大致长度、走向、隶属专业)须做好标识，且标识要牢固。
所用金属/非金属管均须符合消防要求，管径与数量均须符合相关要求。
相关人员：各专业施工人员、技术督导人员，监理人员。
➢目的：保证施工质量，保证工程进度，确保施工阶段性验收。
第 4 阶段说明 (设备安装调试阶段)：➢任务：依据系统设备安装图、接线图表以及相应的设备安装手册，同时对照线缆标识记录表进行接线和设备安装。
➢相关人员：我方各专业技术人员，业主方已培训人员。
➢目的：完成各系统设备安装调试；接受管理方培训人员实地操作，熟悉系统，为今后系统维护做好准备。
第 5 阶段说明 (系统试运行阶段)：➢任务：各子系统进入试运行阶段，适当调整相关参数，使各子系统进一步达到最佳运行效果。
修改、进一步完善各专业文档。
➢相关人员：业主方、监理、我方技术人员。
➢目的：及时发现系统中存在的问题；进一步完善系统。
3.3 主要分项、分部工程的施工方法及技术措施3.3.1气体灭火系统施工工序气体灭火系统施工工序：定位钻孔→管线制作安装→钢瓶就位固定→气体电磁阀装配→系统联动调试→自检→消防验收3.3.2 钢瓶及组件的施工工艺、方案和要求1、准备工作及注意事项钢瓶储存20℃下加压至2.5MPa的七氟丙烷药剂。
在此压力下，如果钢瓶阀被误启动，或者瓶头阀断裂，高压气体释放出来，会对人和财产造成危害。
为避免发生危险，在处理七氟丙烷钢瓶时，必须遵守以下规定：●如果没有安装钢瓶运输盖，决不可以装卸或运输钢瓶。
●使用合适的设备来装卸七氟丙烷钢瓶（如叉车、卡车或者吊车）。
切不可使钢瓶跌落。
●钢瓶卸车后，要用合适的钢瓶手推车或载重滑车来运输。
●在工地现场，如果没有立即进行安装，就要妥善保管钢瓶，使之免受损害。
●不能对钢瓶的任何部位及启动部件施加强力（如锤子、扳手等）●若发生任何非正常的情况，如发现瓶头阀挤压、变形，或者破裂等，要远离钢瓶，并通知有关的工程师。
●不得对七氟丙烷钢瓶、瓶头阀和启动装置进行钻孔、铜焊、焊接或锻压。
只允许对钢瓶进行清洁和油漆。
2、检查每个钢瓶压力是否为2.5MPa。
如果指示压力超出压力表的绿色区域，要通知有关工程师。
压力表的绿色区域为在最大至最小温度下，相应的压力范围。
3、在电动启动器上安装手动/气动启动器前，检查启动销是否完全缩进以及是否安装了安全销。
4、在所有进入保护区的入口，安装七氟丙烷入口警告牌。
5、在七氟丙烷手动释放位置附近，安装七氟丙烷手动警告牌。
3.3.3 其它●各设备安装后，应及时按施工要求，挂放安全警示牌。
并做相应的保护措施。
●做好必要的防护措施，确保施工安全。
3.3.4 系统调试1、气体灭火系统的调试宜在系统安装完毕，以及有关的火灾自动报警系统和接口自动关闭装置、通风机械和防火阀等联动设备的调试完成后进行。
为了防止人为误操作引起系统喷放，应严格按照安装手册进行安装。
2、检查控制盘各连接回路是否正确,无故障信号产生。
3、对灭火系统的探测器逐个进行试验,确认其动作应准确无误。
4、检测系统的一级二级报警信号是否正确,二级报警信号产生后，联动设备动作。
系统延时30秒，启动瓶头阀及选择阀上的电磁阀启动器。
5、检测系统的手拉启动及应急操作是否正确可靠，手/自动转换开关，紧急停止开关是否工作正常。
6、消防中央控制室应能够接受到系统的报警、故障、喷气、三种信号。
7、调试完毕，应对系统进行复位。
3.3.5气体灭火报警操作控制系统施工工序及施工工艺1、操作控制系统施工工序2、操作控制系统施工工艺系统的施工按设计图纸进行，不随意更改。
火灾自动报警系统施工前，应具备布置平面图、安装图、示范图以及其它必要的技术文件。
●布线：⏹报警控制系统的布线符合现行国家标准《电气装置工程施工及验收规范》的规定。
⏹报警控制系统布线时，根据现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类、电压等进行检查。
⏹导线在管内无接头或扭结，导线的结头在接线盒内应采用焊接或用端子连接。
⏹敷设在多尘或潮湿场所管路的管口和管子连接处，均作密封处理。
⏹管路超过下列长度时，在连接管处装设接线盒：◆管子长度每过45m，无弯曲时；◆管子长度每过30m，有一个弯曲时；◆管子长度每过20m，有二个弯曲时；◆管子长度每过12m，有三个弯曲时。
⏹管子入盒时，盒外侧套锁母，内侧面装护口，在吊顶内敷设时，盒的内外侧均有锁母。
⏹明管应涂刷3遍防火涂料。
⏹报警控制系统导线敷设后，对每回路的导线用500V的兆欧表测试绝缘电阻，其对地绝缘电阻值不小于20MΩ。
3、火灾探测器的安装●点型火灾探测器安装位置应符合下列规定：⏹探测器至墙壁、梁边的水平距离不小于0.5m；⏹探测器周围0.5m内，无遮挡物；⏹探测器至空调送风口边的水平距离不小于1.5m，至多孔送风顶棚孔口的水平距离不小于0.5m;⏹探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°⏹当被梁隔断区域面积超过一只探测器的保护面积时，应视为一个探测区域，计算探测器的设置数量。
按梁间区域面积确定一只探测器能够保护的梁间区域的个数表●探测器的底座固定牢靠，其导线连接处必须压接或焊接。
采用焊接时，不得使用带腐蚀性的助焊剂。
●探测器的“+”线为红色，“-”线为兰色，其余线根据不同用途采用其它颜色区分并在本工程中各站点中，相同用途的导线颜色必须一致。
●探测器底座的外接导线留有不小于15mm的余量，入端有明显标志。
●探测器底座的穿插线孔宜封堵，安装完毕后的探测器底座采取保护措施。
●探测器的确认灯，面向便于人员观察的主要入口方向。
●探测器在即将调试时方可安装，在安装前妥善保管，并采取防尘、防潮、防腐蚀措施。
