彩色电视机常见故障无电路图时的检修方法1 注意事项⑴国内外一些著名厂家，近年出厂的某些高档彩色电视机一般都不随机提供图纸，其目的是把维修工作交给特约维修点负责，不允许非特约维修点人员检修，。
因此这一类故障电视机是不能接修的，应当叫用户直接拨打特约维修点的电话，叫他们派人来维修，或送到特约维修点维修。
在保修期内他们不收修理费，保修期过后的修理费也比较低廉。
各厂家特约维修点的电话，可以从当地经销彩电的商店打听到。
(2)接收故障电视机时，应向用户问清楚故障现象，以便初步确定故障类型和发生部位，便利修理、节省时间；还要了解故障发生前后的情况，如电视机有否遭受过雷击或电源错相，有没有发生异常音响或发热冒烟，事先有没有发生过时断时续的某种故障等。
遭受过雷击或电源错相损害的电视机，由于受害轻重程度及时间长短的不同，损坏程度各异。
最轻者仅仅烧毁保险丝，更换一下即可；有些是一大批元器件受损，甚至连电路板也会烧掉一部份。
属于后一种情况没有电路图时就难以修复了。
要注意，在正常条件下使用的电视机，如果保险丝烧断，通常是发生了大故障的表现！因为彩电中通常设臵了保护电路，一般故障不会烧保险丝，即使行输出管短路、行输出变压器局部短路通常也不会烧保险丝。
(3)除了明确是声音、图像、或色彩时有、时无故障的电视机以外，一般不可先将待修电视机通电试看，否则可能会扩大和加重故障。
(4)我们广电系统工作的同仁，为同事、亲朋、邻里修理电视机，一般都出于人情、责任感以及兴趣和爱好，通常都不收费，有时还要倒贴点零件。
但是如果不小心损坏了人家的电视机，就会很难堪，甚至遭到索赔（早年《电子报》曾报导过。
读者讨论认为，给人家修理电视机必须收点费，若不收工本费，也要收点“保险费”）。
因此要特别小心，初次动手修理应当从即将报废的旧电视机或自己家里的电视机开始，先积累一些实践经验。
⑸想熟练掌握彩电修理技术，不能仅仅从实践中学，更要特别重视理论的学习，一定要找一些电视基础原理及专型彩电的工作原理和维修方法的书籍来看。
液晶电视电源保险管烧坏维修方法嘿，你问液晶电视电源保险管烧坏的维修方法啊？这事儿可得小心着来。
首先呢，你得确定是不是真的是保险管烧坏了。
别瞎猜，得打开电视后盖看看。
就像你生病了去看医生，得先检查清楚到底啥毛病。
要是确定是保险管烧坏了，那可不能随便换个保险管就完事了。
得找找为啥烧坏了。
有可能是电源部分出问题了，比如说有短路啊啥的。
就像你家的电线短路了，保险丝也会烧断一样。
然后呢，你得检查一下电源板上的各个元件。
看看有没有烧焦的、鼓包的或者明显坏了的地方。
要是有，那就得先把坏的元件换了。
就跟你衣服破了个洞，得先补好洞才能穿一样。
接着，用万用表测一测电源板上的各个电压点。
看看电压是不是正常。
要是不正常，那就得顺着电路找找问题出在哪。
这就像你找家里的漏水点一样，得一点一点地查。
要是你自己不太懂电路，那可别瞎弄。
最好找个懂行的人来帮忙。
不然你越弄越坏，那就麻烦了。
我给你讲个事儿吧。
我有个朋友，他家的液晶电视电源保险管烧坏了。
他自己不懂，还瞎弄。
结果把电视弄得更坏了。
后来他找了个维修师傅来。
师傅打开后盖，检查了一下，发现是电源板上有个电容鼓包了。
师傅把坏的电容换了，又换了个保险管，电视就好了。
我朋友可高兴了，还说以后再也不自己瞎弄了。
所以啊，液晶电视电源保险管烧坏了，别慌。
按照步骤来，先确定问题，再找原因，然后小心维修。
要是自己不会，就找专业的人来。
这样才能把电视修好，又不会弄出更多的问题。
加油吧！。
检修液晶彩电电源板的技巧一、常用维修方法液晶（LCD）彩电电源板的维修方法与CTR（显像管）彩电电源电路的维修方法基本相同。
除了采用常见的“直观检查法”、“电阻测量法”、“电压测量法”、“波形测量法”等方法外，根据液晶彩电电源板的电路结构和特点，还可采用以下几种方法。
1.外接电压法“外接电压法”就是将机外或机内适合需求的电压或信号，接入电源板相应的位置，为相关电路供电，根据供电后的电压变化和故障现象，来判断故障范围。
常用的“外接电压法，有两种：一是外接开机电压，一般电源板连接器的开/关机控制电压标注为“ON/OFF"，“POW-ON"，“PS-ON”等。
为了强迫电源板进入开机状态，在微处理器不能“二次”开机的情况下，可将电源板连接器的开/关机控制电压引脚，外接到相应的高、低电压上，如果为高电平开机，一般将开/关机控制端接副电源5V输出端；如果为低电平开机，则将开关机控制端接地；二是外接驱动电路Vcc供电电压，当PFC（功率因素校正）电路或主、副电源不启动（因无Vcc供电所致）时，可通过外接12〜18V电源为PFC电路或主、副电源驱动控制集成电路供电。
供电后，测量开机电压和观察故障现象，判断故障所在。
2.假负载法在维修开关电源时，为区分故障是出在负载电路还是电源本身，经常需要断开负载，并在电源主输出端（一般为12V,18V或24V）加上假负载进行试机。
之所以要接假负载，是因为开关管在截止期间，存储在开关变压器“一次”绕组的能量向“二次”侧释放，如果不接假负载，则开关变压器存储的能量就无处释放，极易导致开关管击穿损坏。
关于假负载的选取，一般选取（30〜60W）/12V的灯泡（汽车或摩托车上用）作假负载，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低，优点是直观方便。
为了减小启动电流，也可采用30W的电烙铁作假负载或采用大功率600〜1000Q电阻。
3.光电藕合器短路法液晶彩电的开关电源较多地采用了带光电耦合器的直接取样稳压控制电路，当输出电压高时，可采用“短路法”来测定故障范围。

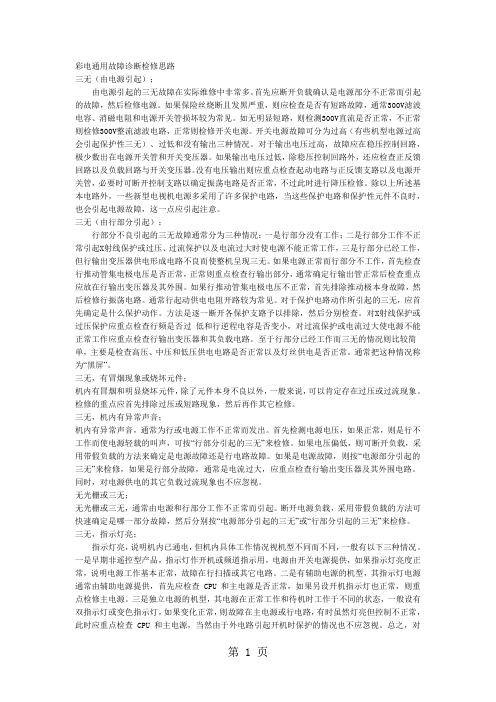

彩电通用故障诊断检修思路三无（由电源引起）；由电源引起的三无故障在实际维修中非常多。
首先应断开负载确认是电源部分不正常而引起的故障，然后检修电源。
如果保险丝烧断且发黑严重，则应检查是否有短路故障，通常300V滤波电容、消磁电阻和电源开关管损坏较为常见。
如无明显短路，则检测300V直流是否正常，不正常则检修300V整流滤波电路，正常则检修开关电源。
开关电源故障可分为过高（有些机型电源过高会引起保护性三无）、过低和没有输出三种情况。
对于输出电压过高，故障应在稳压控制回路，极少数出在电源开关管和开关变压器。
如果输出电压过低，除稳压控制回路外，还应检查正反馈回路以及负载回路与开关变压器。
没有电压输出则应重点检查起动电路与正反馈支路以及电源开关管，必要时可断开控制支路以确定振荡电路是否正常，不过此时进行降压检修。
除以上所述基本电路外，一些新型电视机电源多采用了许多保护电路，当这些保护电路和保护性元件不良时，也会引起电源故障，这一点应引起注意。
三无（由行部分引起）；行部分不良引起的三无故障通常分为三种情况：一是行部分没有工作；二是行部分工作不正常引起X射线保护或过压、过流保护以及电流过大时使电源不能正常工作，三是行部分已经工作，但行输出变压器供电形成电路不良而使整机呈现三无。
如果电源正常而行部分不工作，首先检查行推动管集电极电压是否正常，正常则重点检查行输出部分，通常确定行输出管正常后检查重点应放在行输出变压器及其外围。
如果行推动管集电极电压不正常，首先排除推动极本身故障，然后检修行振荡电路。
通常行起动供电电阻开路较为常见。
对于保护电路动作所引起的三无，应首先确定是什么保护动作。
方法是逐一断开各保护支路予以排除，然后分别检查。
对X射线保护或过压保护应重点检查行频是否过低和行逆程电容是否变小，对过流保护或电流过大使电源不能正常工作应重点检查行输出变压器和其负载电路。
至于行部分已经工作而三无的情况则比较简单，主要是检查高压、中压和低压供电电路是否正常以及灯丝供电是否正常。
手把手教你修彩电2019-10-22 10:25:56 来源: 作者: 【大中小】手把手教你修彩电用户：师傅。
我的51cm康佳彩色电视机坏了，请您修一修。
师傅：可以。
出现故障有多久了?什么现象用户：一个月前出现电视机开机半个小时左右图像、声音、光栅都没有了，只有电视机电源指示灯亮。
关机后再开机又能工作20多分钟，就又关了。
这样使用到昨天，一开机就出现三无，不过电视机电源指示灯仍亮着。
师傅，您看电视机什么地方出了问题?师傅：对于此种机型(机型是KK—T953FSⅢ)，根据您说的情况来看，引起电视机三无现象原因可以是控制线路方面出了问题或主机线路方面出了问题。
当然具体什么部位出了问题待检查后才能确定。
好，我现在就替您查查。
徒弟，你将电视机插上电源试一试，情况如何?徒弟：师傅，情况和用户讲的一样。
开机后，能听到继电器吸合的声音，接着轻轻地响了一声，什么也没有了，只有红色指示灯亮着。
师傅：那么你打算怎样修?徒弟：按您平时跟我们讲的办法，先查电视机的心脏部分——电源部分。
师傅：对。
你开机后，用万用表的直流电压250V挡(MF47型)测集成电路IC401 STR54124脚的电压是多少?具体测法是万用表的黑表笔点在电容C443的负极端，红表笔点在集成电路IC401 STR54124脚。
现在发现了什么? 徒弟：我测得集成电路IC401 STR54124脚的电压是116V多，比电路图上电压(正常电压)112V高4V多。
师傅：你能确定是什么地方出了问题吗?徒弟：当然是电视机电源部分有问题，电压过高。
师傅：集成电路IC401 STR54124脚后的保险管烧断了吗?徒弟：没有。
师傅：根据上面所掌握的一些情况，那么你应该能确定电视机无图、无声、无光的原因了吧?徒弟：那我(们)还拿不准。
师傅，你看是什么地方呢?师傅：是电视机的X射线保护电路开始工作了。
徒弟：X射线保护电路有什么用呢?师傅：彩色显像管是机内最昂贵的部件，它的价格接近整个电视机成本的一半，而且一旦损坏，还不容易配到。
电子整机维修项目教程彩色电视机的维修与技巧讲诉汇报人：日期:•彩色电视机维修基础知识•彩色电视机维修技巧与方法•彩色电视机维修实例分析目录•彩色电视机维修经验总结与展望01彩色电视机维修基础知识讲解彩色电视信号的调制、传输和接收过程，包括射频信号、视频信号和音频信号的处理。
介绍彩色显像管的结构、发光原理以及彩色图像的形成过程。
彩色电视机基本原理彩色显像管工作原理彩色电视信号的传输介绍螺丝刀、尖嘴钳、电烙铁等常用维修工具的使用方法和注意事项。
常用维修工具讲解示波器与信号发生器的功能、使用方法以及在维修中的应用。
示波器与信号发生器彩色电视机维修工具与仪表电源故障图像故障声音故障遥控器故障彩色电视机常见故障类型01020304介绍电源电路的常见故障，如保险丝熔断、电源开关损坏等。
讲解图像不清晰、颜色失真、画面扭曲等图像故障的原因及解决方法。
介绍声音失真、无声、音量异常等声音故障的排查方法。
讲解遥控器按键失灵、无法控制电视等问题的解决方法。
02彩色电视机维修技巧与方法电源电路故障诊断通过检查电源电路的输入电压、输出电压以及各个元器件的工作状态，判断电源电路是否出现故障。
保险丝熔断如果电源保险丝熔断，可能是由于短路、过流或过热等原因引起。
此时需要检查相关电路，找出故障点并修复。
开关管损坏开关管是电源电路中的重要元器件，如果开关管损坏，可能会导致电源电路无法正常工作。
此时需要更换开关管并进行相关调整。
通过检查行、场扫描电路的工作状态，判断扫描电路是否出现故障。
扫描电路故障诊断如果行、场扫描不同步，可能是由于行、场扫描信号传输不畅或信号处理不当等原因引起。
此时需要检查相关电路，找出故障点并修复。
行、场扫描不同步行、场扫描电路中的元器件损坏可能会导致扫描电路无法正常工作。
此时需要更换损坏的元器件并进行相关调整。
行、场扫描电路损坏视频/音频处理电路故障排除技巧视频/音频处理电路故障诊断01通过检查视频、音频处理电路的工作状态，判断视频、音频处理电路是否出现故障。
彩电保护电路维修思路和检修技巧摘要：本文主要是通过分析大屏幕彩色电视机的保护电路动作后的故障现象，来确定故障是由保护电路误动作引起，还是由受保护电路本身故障引起，再用观察法、电流法、电阻法和隔离法，进一步确定故障的具体部位，并讲解保护电路的种类、工作原理、常见电路结构、故障原因和常见保护电路维修方法。
关键词：电源保护电路故障维修误动作前言：屏幕彩电在开关电源、行扫描电路、场扫描电路及音频信号放大电路均设置有保护电路，目的是当这些电路出现故障时，保护电路动作使开关电源进入待机状态，避免相应电路继续工作而导致更多器件失效。
一、过流保护过流保护电路包括常规过流保护、开关管过流保护、行输出过流保护、场输出过流保护和显像管束电流过流保护等。
1、常规过流保护熔断器、保险电阻及限流电阻都属于常规过流保护方式，此种保护属于永久性过流保护方式，在排除电路中的短路故障后，不能自行恢复工作，必须更换新的过流保护元件。
2、开关管过流保护开关电源中的开关管发射极通常串联阻抗较小的电阻，这就是开关电源的“过流检测元件”。
当某种原因导致开关管工作电流增大时，电阻上的电压上升，此电压经有关电路控制开关振荡电路，迫使振荡器停止输出，开关管停止工作，或经控制电路分流开关管基极电流，开关管道通减弱或停止工作，从而保护开关管和电源其他元件。
图一示意了开关电源过流检测及控制原理。
电路中的R1为过流检测元件。
图一中开关管VT1正常工作时，R1上建立的电压较低，不足以使过流保护管VT2导通。
当开关管VT1工作电流增大时，R1建立电压增大，使VT2、VT3导通，迫使开关管VT1 截止，从而达到保护开关电源的目的。
分立元件组成的开关电源大多采用这种电路结构，如长虹NC-3机芯开关电源中接在开关管VQ83e极的R838、R839就是过流检测元件。
现在的开关电源中，图一所示的电源过流检测电路已集成在IC内，如电源块KA5Q0765RTH的引脚中也设有过流检测电阻。
彩电通用故障诊断检修思路(2)彩电通用故障诊断检修思路彩电通用故障诊断检修思路三无（由电源引起）；由电源引起的三无故障在实际维修中非常多。
首先应断开负载确认是电源部分不正常而引起的故障，然后检修电源。
如果保险丝烧断且发黑严重，则应检查是否有短路故障，通常300V滤波电容、消磁电阻和电源开关管损坏较为常见。
如无明显短路，则检测300V直流是否正常，不正常则检修300V整流滤波电路，正常则检修开关电源。
开关电源故障可分为过高（有些机型电源过高会引起保护性三无）、过低和没有输出三种情况。
对于输出电压过高，故障应在稳压控制回路，极少数出在电源开关管和开关变压器。
如果输出电压过低，除稳压控制回路外，还应检查正反馈回路以及负载回路与开关变压器。
没有电压输出则应重点检查起动电路与正反馈支路以及电源开关管，必要时可断开控制支路以确定振荡电路是否正常，不过此时进行降压检修。
除以上所述基本电路外，一些新型电视机电源多采用了许多保护电路，当这些保护电路和保护性元件不良时，也会引起电源故障，这一点应引起注意。
三无（由行部分引起）；行部分不良引起的三无故障通常分为三种情况：一是行部分没有工作；二是行部分工作不正常引起X射线保护或过压、过流保护以及电流过大时使电源不能正常工作，三是行部分已经工作，但行输出变压器供电形成电路不良而使整机呈现三无。
如果电源正常而行部分不工作，首先检查行推动管集电极电压是否正常，正常则重点检查行输出部分，通常确定行输出管正常后检查重点应放在行输出变压器及其外围。
如果行推动管集电极电压不正常，首先排除推动极本身故障，然后检修行振荡电路。
通常行起动供电电阻开路较为常见。
对于保护电路动作所引起的三无，应首先确定是什么保护动作。
方法是逐一断开各保护支路予以排除，然后分别检查。
对X射线保护或过压保护应重点检查行频是否过低和行逆程电容是否变小，对过流保护或电流过大使电源不能正常工作应重点检查行输出变压器和其负载电路。
彩电烧行管的检修方法一、背景介绍彩电烧行管是彩电的核心部件之一，负责显示图像。
然而，由于长期使用或其他原因，彩电烧行管可能会出现故障或损坏。
为了保证彩电的正常运行，需要对彩电烧行管进行检修。
本文将介绍彩电烧行管的检修方法。
二、检查前的准备工作1. 断电：在检修彩电烧行管之前，务必断开电源，以免发生触电事故。
2. 防静电：彩电烧行管对静电非常敏感，检修时需要进行防静电措施，如穿戴防静电手套、使用防静电垫等。
三、检查外观1. 检查外壳：检查彩电烧行管的外壳是否有明显的破损或变形。
2. 检查连接线：检查连接彩电烧行管的各种线缆是否完好，无接触不良或松动现象。
四、检查电路1. 检查电源：使用万用表检测彩电烧行管的电源是否正常，电压是否稳定。
2. 检查驱动电路：检查彩电烧行管的驱动电路是否正常，如有需要，可以使用示波器进行检测。
五、检查图像显示1. 调整亮度和对比度：使用彩电遥控器或面板上的亮度和对比度调节按钮，观察彩电烧行管上的图像是否清晰、亮度和对比度是否正常。
2. 检查色彩准确性：使用彩电遥控器或面板上的色调调节按钮，观察图像中的颜色是否准确，是否有色偏现象。
3. 检查图像稳定性：观察彩电烧行管上的图像是否稳定，是否有闪烁或抖动现象。
六、检查声音输出1. 调整音量：使用彩电遥控器或面板上的音量调节按钮，观察彩电烧行管的声音输出是否正常，音量是否可调。
2. 检查音质：观察彩电烧行管的声音输出是否清晰，无杂音或失真现象。
七、其他检查1. 检查按键：检查彩电烧行管上的按键是否灵敏，是否有卡键或失灵现象。
2. 检查遥控功能：使用彩电遥控器对彩电烧行管进行遥控操作，检查遥控功能是否正常。
八、故障排除如果在检查过程中发现了故障，可以根据具体情况进行相应的排除措施。
常见的故障包括图像不显示、图像模糊、声音失真等。
可以参考彩电烧行管的使用说明书或者咨询专业人士进行故障排除。
九、注意事项1. 安全第一：在检修彩电烧行管时，务必注意安全，避免触电和其他意外事故的发生。
教你如何快速维修彩电烧保险丝的故障dzzl 发表于2005-8-6 11:07:00彩电烧保险丝故障时有发生，不在行的人不知如何去维修，就算曾经维修过的，也要慢慢检查，遇到疑难一点，也会倍感伤脑。
我总结了自己这方面的一点经验，写出了易损坏的零件，也提出了维修思路和维修方法。
快速地找出坏的零件，快速修好故障。
可靠性几乎有100％的把握。
相信对初学者对一般的维修人员可会不少收益。
不足之处，请各师傅指教。
彩色电视烧保险维修方法：彩电烧保险丝分两种，严重和轻微轻微的，是指保险丝轻微烧断，一般换一条新的保险丝便可。
严重的，是指保险丝里的金属烧成碎，或烧黑了。
如果这时你再换上一条好的保险丝，一开机就会看到保险丝发光，并立即烧掉。
一开机就烧保险丝，就不能用万能表电压档测量电压方法检修，只能用万能表电阻档测量电阻法检修。
做成严重烧保险丝的原因：往往是电路中有某一只，最多二只零件短路或变值。
坏的零件是在保险丝以后的电路，多数发生消磁电路，220整流电路，和开关管。
易损坏的零件多数是：消磁线圈-----消磁电阻。
整流电路-----桥式整流中四个二管，其中有一只二极管损坏；并联在桥式整流二极管上的四只电容，有一只损坏；300V滤波电解内压降低或漏电；开关电源-----开关管短路还有---------电源开关左右触片短路，扼流圈两组线圈短路。
电路板有否烧坏等观察法：仔细地看看上述零件有没有烧焦，爆烈，变色，或有没有异味等。
易损零件和易损零件测量方法：消磁电阻测量：焊出消磁电阻，用手在耳边摇动，听到有响声是坏的。
也可用万能表电阻档测量其阻值，小于的10欧以下就是坏，正常阻值是0，02K左右整流二极或桥堆IC测量：最好焊出来测量，起码也要焊空剩一只脚，因为它有正反向在路很难测量得准，要用万能表电阻最大一档来测量反向阻值应无限大。
电容测量：一般在电路板上也能用万能表测量出来，经常肉眼也可看得出烧坏并和烧焦味300伏滤波电解：眼睛看不出烧坏，有时万能表也测量不出，因为其内压太高。
开关管测量：用万能表电阻最大的一档电阻档，黑表笔测量集电极，红表分别测量基极和发射极，正常开关管万能表针应是无任何一点点摆动的。
有一点摆动都是坏管。
由于其零件工作在高电压中，很多时万能表无法测量其内压做成测量误差出错：比如开关管有1000V以上，二极管要内压500V，电解要400V内压，所以必须是以上机为准快速维修烧保险丝方法：一：先吸空开关管脚步，焊出消磁电阻，焊出300伏滤波电解，再换上保险丝。
通电开机，会出下两种情况：二：如果不再烧保险丝，说明坏零件就在上述脱开的的三个零件中，可分别一个一个加上去通电，加到某一零件时会烧保险丝，就是某一零件坏。
三：如果再烧保险丝，就排除脱开那三个零件，故障是还在机上的零件里，这时你可先拆去二极管，再通电开机，如果不烧保险丝，故障就在二极管中，如果烧保险丝，故障就在机上。
四：机上只剩余很少零件，再检查下去就方便多了。
直找到出故障原因，上机不烧保险丝后就基本修好。
我修过不少烧保险丝的彩电。
常坏零件是：其中二极管坏占多，消磁电阻坏有其二，并联在二极管的旁路滤波电容坏有三例。
300伏滤波电解坏有两例，电解损坏是通过代换法才查出，电源开关坏一例，扼流圈坏一例。
电源开关管短路一般不会烧保险丝，它短路时一般先烧其发射极电阻和电源限流电阻。
行管和高压包短路一般不应引起烧保险丝。
作者: 张继录时间: 2004-11-21 03:17 PM 标题: 埙坏行管的几种原因行输出管损坏是彩电最常见的故障,造成行输出管损坏的原因不外乎以下几种原因.1.过压击穿:行输出管正常工作时E,C极将要承受10倍于其工作电源电压的行脉冲电压,所以当供电电压过高或行逆程电容虚焊,容量减少都会使行管因工作于过压状态而损坏.2.过流烧坏:当行输出变压器,行偏转线圈有短路故障时,行管的电流将会迅速增大,从而使行输出管过载而烧坏.3.行频率偏低:我们知道行输出管的负载(行偏转线圈和行输出变压器)均是感性负载,所以当行频偏低时,将加重行输出管的负载,使行输出管的功耗变大,行管因过热而烧坏.引起行频偏低的主要原因多半是500K晶振特性变坏所至.如索尼G3机芯彩电就经常由于500K晶振性能变坏而损坏行输出管的现象,这是这种机芯的通病.所以在维修中,如发现此种机芯的行管经常损坏时,则在更换行管的同时也要将500K晶振一起换掉.4.行激励不足:行管在正常工作时是处于开关状态的,如出现激励不足时,行管将不是工作于开关状态,而是工作于放大状态,这样行管的功耗将成倍增加,行电流迅速增大而损坏.当行振部分供电不足;行推动级的供电电阻变值或供电电阻后的滤波电容容量减少;行推动变压器次级与行输出管的基极之间的电阻(有部分电视机存在此电阻,阻值一般为1欧左右)变值及行推动级存在虚焊(乐声M15L机芯就常常出现此种故障)均会引起行激励不足的故障.行管损坏原因7种：1.+B电压升高2.行逆程电容损坏、不良3.行偏转线圈短路4.行激励不足5.行振荡不良（频率低）6.行管质量差晶振不良（通过总线影响行振荡）作者: 张继录时间: 2004-11-21 03:18 PM 标题: 彩电行扫描电路的五种检修方法一：行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管发射极电压可判断故障在行输出级或在其前的电路.这个发射结电压通常为+(-)以内的正偏或反偏,这与行推动变压器的激励方式有关.如果发射结电压正常,说明行输出级以前基本正常;如果发射极无电压,说明行推动级末提供脉冲或行管发射结击穿.行激励管正常工作时,发射结偏电压为.偏电压正常说明行振荡电路输出正常的行频脉冲;偏压太小或无偏压说明行振荡电路工作异常或行激励管击穿;偏压超过则使激励管饱和导通,会使其集电极电压为0V,此也为行振荡电路工作异常.二:行推动变压初级短路法若行输出管集电结电压明显低于正常值,可通过短路行推动变压器初级绕组来判断行输出组级荐在直流短路还是交流短路,短路后行管基极无输入脉冲,行管不工作于脉冲状态.因此,如果短路后行管集电极电压恢复正常,便说明行输出级存在着交流短路,常见故障是行偏转线圈局部短路,行输出变压器内部匝间短路或其负载短路.若短路后行管集电极电压仍然偏低,便说明行输出存在直流短路,常见故障为行管CE极间漏电,阻尼二极管不良或逆程电容漏电.请注意,这种方法对某些彩电不适用.例如,采用锁频式开关电源的彩电,由行逆程脉冲去同步开关电源.在行电路不工作时,开关电源的输出电压会下降.如果缺少这方面的经验,会误认为行输出级存在直流短路.又如,某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压,在行输出级不工作时会因负载减轻而上升到143V和130V,可能会引发不应有的故障.三:行推动管基极信号注入法当开机后保护电路立即动作而难以判断是否行频偏低或逆程电容是否容量减少是时,可以断开彩电的行保护电路,同时在行管集电极上接一个的保险丝;然后找一台正常的黑白电视机,用导线把两台电视机的地连起来,焊开两电视机的推动管基极,将输往黑的电视机推动管的基极的行频脉冲连接到彩电的推动管基极;如彩电采用热底板,则必须用一台隔离变压器给彩电供电.当两电视机都通电时,如果彩电出现正常光栅,便说明故障是行频偏低引起的;如果彩电行管集电极的保险丝迅速烧断,则说明故障很可能是逆程电容容量减少所致.四:行输出变压器次级电压测量法行输出变压器次级产生的电视机所需的高,中,低电,如公共通道的12V电压,视放的180V,场扫描的25V或50V电压.通过测量这些电压,可判断行扫描电路的正常与否.只要一路电压次级正常,便可判断行扫描电路正常;如各级电路都不正常,行扫描电路肯定存在故障。
五:行推动管和行输出管的集电极交流db电压测量法这是很有效的检修方法.彩电行管的集电极交流db电压反应了关应了逆程反峰电压的高低,具体数值与机型各屏幕大小有关.对于21寸或更小的电视,此值为350~450发.通过测量行管的集电极的交流db电压,也可以判断故障的大致部位.行管不工作时,这个db电压为零;行输出变压器的输出负载短路时,这个db电压很少;如db电压正常但无光栅或光栅异常,则表明行输出变压器次级绕组开路或其负载有故障;如电压超过500V,光栅变小且很亮,则是逆程电容容量减少.行推动管集电极的交流db电压反映了行推动级是否正常工作.这个db电压通常为75~125V,但如果行推动级由24V 低压供电,这个db电压在50V以内.作者: 张继录时间: 2004-11-21 03:19 PM 标题: 电视机的故障判断，维修要点和技巧一进行故障检查的方法为了迅速、准确地进行电视接收机的故障检查，必须理解系统的检查次序和灵活运用测量仪器（如万用表、电压表、示波器等），特别重要的是活用万用表。
为了高准备效率进行故障检查，通常是以如下的顺序进行：仔细地注意图象和伴音等的变化，调节各个旋钮，很好地确认通过图象和伴音表现出来的故障症状。
判断确定故障的电路或部件。
根据故障判断的程序图，配合检查用的测量仪器，跟踪故障的位置。
替换故障的部件，确认其正常工作，最后必须确认各旋钮的工作范围是否正常。
1、通过调节各个旋钮以确认故障症状和确定故障电路检查的步骤是调节各个旋钮，仔细地观察故障症状，如症状观察不好，则往往故障位置的确定会产生错误。
通过各个旋钮能够判断的有关电路：（1）频道转换开关和频率微调旋钮：可用以检查高频放大和本地振荡等的高频调谐器部分的电路以及场扫描电路（使用多谐振荡电器中）。
其次，通过旋动频率微调旋钮就能判断图象中频放大电路的不良状况。
（2）AGC调节旋钮：因为AGC电压是加到高频调谐器和图象中放电路，所以能分别用以检查它们的不良状况。
（3）对比度调节旋钮：用以检查视频放大电路.(4) 亮度调节旋钮：“用以检查电源电路、显象管电路、高压电源电路和行输出电路。
（5) 场同步调节旋钮:用以检查场振荡电器和同步分离电路的积分电路。
（6）场幅度调节旋钮：用以检查场振荡电器、场激励和场输出电路。
该旋钮通常是接到场振荡电器，用以改变所产生的锯齿波振幅。
当该旋钮旋动时，其锯齿波的线性多少会变坏。
（7）场线性调节旋钮：用手以检查场激励和场输出电路。
调节该旋钮可修正渡过场偏转线圈的锯齿波电流的波形。
（8）行同步调节旋钮：用以检查行AFC电路、行振荡电器和行输出电路。
（9）音量调节旋钮：用以检查全部重现伴音信号的电路。
（10）其它旋钮：对于电视机来说，尚有聚集调整、电源开关等旋钮。
此外，当不出现图象时，可检查有无伴音，如有伴音则故障位于图象中放电路或视放电路；如无伴音则故障位于高频头。
对于彩色电视接收机，尚可利用频道选择开关检查“不出现准确着色”的故障。
