公司图纸设计审核

建筑方案设计图纸审核要点建筑方案设计图纸是建筑项目实施的重要依据，其质量直接影响到项目的成败。

因此，对建筑方案设计图纸进行严格审核至关重要。

以下是建筑方案设计图纸审核的一些要点。

一、总平面图审核1、场地规划审核建筑与周边环境的关系，包括道路、相邻建筑、地形地貌等，确保建筑布局合理，不影响周边环境和交通流线。

检查场地出入口的设置是否符合规范要求，是否方便人员和车辆进出，同时要考虑与城市道路的衔接。

核实场地的竖向设计，包括标高、坡度等，确保场地排水顺畅，不出现积水现象。

2、建筑布局审查建筑的朝向和间距，是否满足日照、通风和防火要求。

查看建筑的功能分区是否明确，各功能区之间的联系是否便捷。

确认建筑群体的组合方式是否协调美观，是否与周边建筑风格相融合。

3、交通组织审核场地内的道路系统，包括道路宽度、转弯半径、坡度等，是否满足车辆通行和消防要求。

检查停车场的设置，包括停车位数量、位置和出入口，是否满足使用需求。

核实人行道和无障碍通道的设置，是否符合无障碍设计规范。

4、绿化景观审查绿化布置是否合理，是否满足绿化率要求，植物品种的选择是否适宜当地气候和环境。

查看景观节点的设置是否具有吸引力，是否与建筑风格相呼应。

二、平面图审核1、功能布局审核各层平面的功能分区是否合理，房间的面积和尺寸是否满足使用要求。

检查不同功能房间之间的流线是否顺畅，避免交叉和干扰。

确认公共空间的设置，如走廊、楼梯、电梯等，是否满足疏散和通行要求。

2、尺寸标注核实房间的开间、进深、层高、门窗洞口尺寸等标注是否准确清晰。

检查墙体厚度、柱子尺寸等结构构件的标注是否与结构设计相符。

3、门窗布置审查门窗的位置、数量和尺寸是否合理，是否满足采光、通风和使用要求。

查看门窗的开启方式是否符合规范，是否影响室内家具布置和人员通行。

4、卫生间和厨房布局审核卫生间和厨房的位置是否合理，是否靠近给排水立管。

检查卫生间和厨房的设备布置是否满足使用要求，排水管道的走向是否合理。

设计文件图纸审查制度一、总则为了确保设计文件图纸的质量，规范设计文件图纸的审查工作，提高设计水平，保障工程质量和安全，根据相关法律法规和行业标准，制定本制度。

二、审查范围本制度适用于公司承担的各类工程项目的设计文件图纸的审查工作。

三、审查原则1. 客观公正：审查人员应客观公正地对待审查工作，不受任何外界干扰。

2. 全面细致：审查人员应全面细致地审查设计文件图纸，确保审查质量。

3. 及时高效：审查人员应按照规定的审查时限完成审查工作，提高工作效率。

4. 责任明确：明确审查人员、设计人员和相关部门的责任，确保审查工作的顺利进行。

四、审查内容1. 符合性审查：审查设计文件图纸是否符合国家法律法规、行业标准和公司规定。

2. 完整性审查：审查设计文件图纸是否完整，包括设计说明、图纸、计算书等。

3. 正确性审查：审查设计文件图纸是否正确，包括设计参数、计算公式、图纸表达等。

4. 安全性审查：审查设计文件图纸是否符合工程安全和环境保护的要求。

5. 可行性审查：审查设计文件图纸是否符合现场实际情况，包括施工可行性、经济合理性等。

五、审查程序1. 提交审查：设计人员完成设计文件图纸后，应提交给相关部门进行审查。

2. 初步审查：相关部门对设计文件图纸进行初步审查，提出审查意见。

3. 修改完善：设计人员根据审查意见进行修改完善，提交修改后的设计文件图纸。

4. 最终审查：相关部门对修改后的设计文件图纸进行最终审查，出具审查意见。

5. 批准实施：设计文件图纸经审查合格后，由相关部门批准实施。

六、审查组织1. 设立审查小组：公司应设立设计文件图纸审查小组，负责组织、协调和监督审查工作。

2. 审查人员：审查人员应具备相关专业知识和工作经验，熟悉国家法律法规、行业标准和公司规定。

3. 审查会议：审查小组应定期召开审查会议，讨论审查意见和修改方案。

七、审查责任1. 设计人员责任：设计人员应按照审查意见进行修改完善，对设计文件图纸的质量负责。

一、智能化设计图纸审核制度为了确保工程项目的图纸设计质量，在设计图纸完成后，严格遵守公司设计图纸和技术文件的设计质量评审制度，坚持三级审核制度，由图纸设计师自审自查、设计组长二次审核、项目经理和总工三级审核，确保每个项目图纸设计质量。

评审过程中应做好图纸审核记录单，确保内审过程中的差、错、漏等问题和错误均已调整。

第一条、各设计人员对完成的图纸依据公司《图纸内审要点》进行图纸自检、自查，审核图纸编号、图纸目录、设计说明、系统图、平面图、大样图等出现的差、错、漏等问题。

并结合本工程前期沟通的过程资料，如最新国标规范、、当地地标、当地技防要求、甲方设计任务书、智能化建议配置表、设计汇报方案、会议纪要、甲方集采产品设计要求等等进行与图纸的复核，检查是否有错漏碰缺等现象，并及时更正，做好记录。

自检、自查审核完毕后，提交组长自审图纸及自审审查记录表；第二条、设计组长对自审图纸进行二次审核，对复核已完成的自审图纸中差、错、漏等问题进行记录，转给图纸设计师及时进行更正。

设计组长对图纸中涉及到与其他专业配合的部分及时进行沟通，如智能化图纸所需的控制室电量容量电气专业复核是否满足、增补智能化楼座管路预留预埋的提资甲方或电气设计院是否已变更下发、电梯随缆的预留是否满足智能化配置、室外景观和小市政是否会叠图需要智能化配合调整点位以及后期是否会有BIM单位介入调整桥架以及室外路由等内容，将所需新资料提交图纸设计师及时进行调整，确保智能化图纸满足指导招投标及施工需求；第三条、设计组长依据甲方需求及招标范围，调整设计说明界面划分范围，避免交叉界面漏项导致后期变更。

第四条、设计组长复核设计师已调整的二审图纸，并签署审核意见。

二审通过的图纸以及图纸审核意见表一并交由项目经理及总工进行三级审核。

第五条、未经项目经理和总工签署三级审核意见的图纸，不得发送甲方和提交出图计划。

项目经理和总工对图纸在设计过程中的技术支持的新技术、新工艺进行校核，确保设计成果已落位，满足设计方案阶段甲方确认的需求。

设计图纸审核管理办法一、总则为了确保设计图纸的质量，规范设计图纸审核流程，保障工程项目的顺利进行，特制定本管理办法。

本办法适用于所有涉及设计图纸的工程项目。

二、审核目的设计图纸审核的主要目的在于：1、检查设计图纸是否符合国家法律法规、行业标准及规范的要求。

2、验证设计图纸是否满足项目的功能需求和技术要求。

3、确保设计图纸的完整性、准确性和一致性，避免出现错误和遗漏。

4、评估设计方案的合理性和经济性，提出优化建议。

三、审核依据1、国家和地方相关的法律法规、政策文件。

2、行业标准、规范和技术规程。

3、项目的可行性研究报告、设计任务书等相关文件。

4、业主提出的特殊要求和期望。

四、审核内容1、总体布局检查建筑物、构筑物的位置、间距、朝向等是否合理。

核实交通流线、出入口设置是否满足使用要求和消防规范。

2、建筑专业建筑功能分区是否合理，房间面积、层高、门窗位置等是否符合使用要求。

建筑造型、外立面设计是否美观、协调，与周边环境是否相适应。

建筑防火、防水、节能等设计是否符合规范要求。

3、结构专业结构选型是否合理，计算参数是否准确。

构件尺寸、配筋是否满足强度、刚度和稳定性要求。

基础设计是否符合地质条件和上部荷载要求。

4、给排水专业给排水系统的设计是否满足用水量、排水量的要求。

管道布置、管径选择是否合理，是否便于安装和维护。

消防给排水设计是否符合规范要求。

5、电气专业供电系统、照明系统、弱电系统的设计是否满足使用要求和安全规范。

线路敷设、配电箱位置等是否合理，是否便于检修。

6、暖通专业空调、通风系统的设计是否满足室内环境要求和节能标准。

风道、风口布置是否合理，设备选型是否恰当。

五、审核流程1、提交审核设计单位完成设计图纸后，向建设单位提交审核申请，并附上相关的设计文件和计算资料。

2、初审建设单位收到审核申请后，组织内部相关专业人员进行初审。

初审主要对设计图纸的完整性和规范性进行检查，提出初步的审核意见。

3、专业审核根据初审意见，建设单位将设计图纸分发给各专业的审核人员进行详细审核。

设计图纸审核制度一、审核图纸的目的设计文件是组织施工的重要依据，对设计文件的熟悉与审核是一项严肃重要的技术工作。

通过审核图纸要达到以下目的：1、了解工程的整体情况和设计意图，明确技术特点和质量要求。

2、找出图纸上存在的差、错、漏等问题和错误。

3、结合施工现场调查，提出施工部署、施工安排、资源配置的初步意见，作为编制施工计划和实施性施工组织设计的依据。

4、根据设计图纸的内容，确定应收集的技术资料、标准、国家规范、实验规程等内容，做好技术保障工作。

5、为成本控相提供相对准确的科学数据。

二、职责1、图纸审核由公司总工负责牵头，设计部负责组织，设计单位、工程部、成本部、项目部、监理单位、施工单位等单位参加。

2、工程部、成本部、项目部、监理单位、施工单位等，负责在图纸审核时及时提供书面的图纸设计问题或修改设计问题的建议书。

3、由设计部负责整理图纸审核的图纸会审纪要，并在会审3日内整理完成发参与部门和单位执行。

三、审查的内容设计图纸一般由建筑总平面、建筑平、立、剖面图和建施、结施、水施、电施、设计说明等几部分组成。

图纸审查包括内业复核和外业复核。

1、内业复核内业复核主要寻找差、错、漏等问题和错误。

(1)审查施工图的张数、编号与图纸目录是否相符。

(2)施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。

(3)平面图所标注坐标、绝对标高与总图是否相符。

(4)复核工程各部位的平面几何尺寸、高程、坐标及所用材料标准是否正确合理。

2、外业复核外业复核主要是对照图纸查看核对现场原地面、构造物原地面、工程地质、征地拆迁、大、小临工程、构造物设置的位置、规模、数量等情况。

四、审查方法设计图各部分内容各自独立又相互联系，在图纸审查时应把各部分结合起来，整体地了解工程全貌，该工作由公司总工负责统一协调。

1、审查图纸时，首先仔细阅读设计说明。

在设计说明中，设计者一般对总体设计思想、设计标准、设计中的难点重点、设计图各部分之间的关系、施工人员应注意的问题等做了简明扼要的阐述，在审图时要引起足够重视。

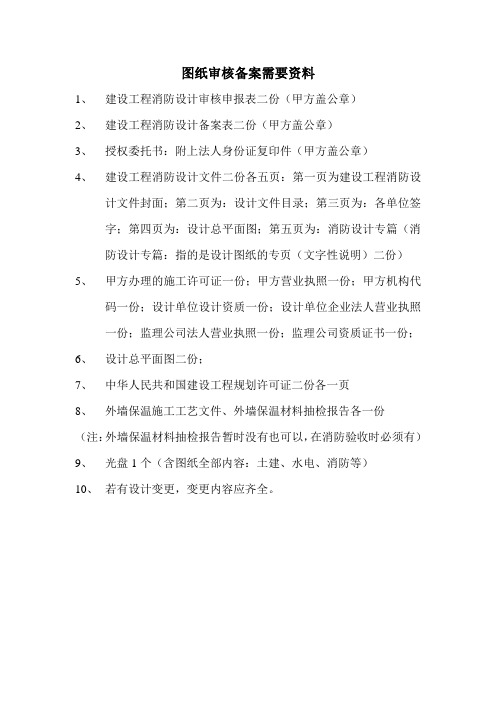

图纸审核备案需要资料
1、建设工程消防设计审核申报表二份（甲方盖公章）
2、建设工程消防设计备案表二份（甲方盖公章）
3、授权委托书：附上法人身份证复印件（甲方盖公章）
4、建设工程消防设计文件二份各五页：第一页为建设工程消防设
计文件封面；第二页为：设计文件目录；第三页为：各单位签
字；第四页为：设计总平面图；第五页为：消防设计专篇（消
防设计专篇：指的是设计图纸的专页（文字性说明）二份）5、甲方办理的施工许可证一份；甲方营业执照一份；甲方机构代
码一份；设计单位设计资质一份；设计单位企业法人营业执照
一份；监理公司法人营业执照一份；监理公司资质证书一份；
6、设计总平面图二份；
7、中华人民共和国建设工程规划许可证二份各一页
8、外墙保温施工工艺文件、外墙保温材料抽检报告各一份
（注：外墙保温材料抽检报告暂时没有也可以，在消防验收时必须有）
9、光盘1个（含图纸全部内容：土建、水电、消防等）
10、若有设计变更，变更内容应齐全。

图纸设计审核需要资料清单一、项目基本信息资料1、项目名称、地点和项目编号这是对项目的基本标识，确保审核人员能够准确地将图纸与特定的项目相关联。

2、项目背景和概述包括项目的目的、范围、预期成果等，有助于审核人员理解设计的整体目标和要求。

3、项目时间表和进度计划了解项目的时间节点，以便判断设计是否能够满足施工或生产的进度要求。

二、设计任务书1、功能需求和性能指标明确项目或产品需要实现的功能以及各项性能指标，如承载能力、工作效率、精度等。

2、技术要求和规范包括适用的行业标准、国家标准、地方标准以及企业内部的技术规范。

3、特殊要求和限制条件例如环境条件（温度、湿度、腐蚀性等）、空间限制、能源供应限制等。

三、设计图纸1、总平面图展示项目的整体布局和空间关系。

2、平面图包括各楼层、各区域的平面布局，标注房间功能、尺寸、门窗位置等。

3、立面图展示建筑物或产品的外立面形象，标注高度、材料等。

4、剖面图反映内部结构和层次关系，包括层高、梁、柱等的位置和尺寸。

5、详图如节点详图、构配件详图等，用于详细展示复杂部位的构造和连接方式。

6、电气图包括电路图、布线图、照明布置图等。

7、给排水图涵盖给水管网、排水管网的布置和管径等信息。

8、暖通空调图涉及空调系统、通风系统的设计和布置。

四、计算书1、结构计算书对于建筑物或结构件，需要提供强度、稳定性等方面的计算过程和结果。

2、电气负荷计算书确定电气设备的容量和选型依据。

3、给排水流量和压力计算书保障水系统的正常运行。

4、暖通空调负荷计算书为空调和通风设备的选择提供支持。

五、材料清单1、主要材料清单列出设计中使用的主要材料，如钢材、混凝土、木材、玻璃等，注明规格、型号和性能要求。

2、设备清单包括各类机械设备、电气设备、仪器仪表等，提供品牌、型号、技术参数等信息。

六、相关报告和证明文件1、地质勘察报告如果是建筑项目，提供场地的地质条件和岩土工程特性，为基础设计提供依据。

2、环境影响评估报告证明项目在环境保护方面的合规性。

设计文件及图纸审查制度一、引言为确保设计文件及图纸的质量，提高项目实施效率，规范设计审查流程，特制定本设计文件及图纸审查制度。

本制度适用于公司内部所有设计文件及图纸的审查工作。

二、审查组织2.1 成立设计审查委员会，负责组织、协调和监督设计文件及图纸的审查工作。

2.2 设计审查委员会由以下人员组成：（1）主任：由公司总经理或其授权人担任。

（2）副主任：由公司副总经理或其授权人担任。

（3）委员：由各部门负责人及相关专业技术人员担任。

三、审查内容3.1 设计文件及图纸的完整性：包括设计说明书、图纸、计算书等。

3.2 设计文件及图纸的规范性：符合国家及行业相关规范、标准。

3.3 设计文件及图纸的技术性：设计合理、可行，满足项目需求。

3.4 设计文件及图纸的经济性：在满足项目需求的前提下，尽量降低成本。

3.5 设计文件及图纸的安全性：确保项目施工和使用过程中的人员和环境安全。

四、审查流程4.1 设计文件及图纸提交：设计人员将设计文件及图纸提交至设计审查委员会。

4.2 初步审查：设计审查委员会对设计文件及图纸进行初步审查，提出初步意见。

4.3 专家审查：邀请相关专家对设计文件及图纸进行审查，提出专业意见。

4.4 答辩与修改：设计人员根据审查意见对设计文件及图纸进行修改，并提交至设计审查委员会。

4.5 复审：设计审查委员会对修改后的设计文件及图纸进行复审。

4.6 审查结论：设计审查委员会根据审查意见，形成审查结论，并报公司领导审批。

五、审查要求5.1 审查人员应具备专业知识，熟悉国家及行业相关规范、标准。

5.2 审查人员应严格按照审查流程进行审查，确保审查质量。

5.3 审查人员应保持客观、公正、严谨的态度，确保审查结果的准确性。

5.4 设计人员应积极配合审查工作，及时修改设计文件及图纸。

六、审查结果及处理6.1 设计文件及图纸经审查合格，可进入下一阶段工作。

6.2 设计文件及图纸经审查不合格，设计人员应根据审查意见进行修改，重新提交审查。

一、图纸审核基本要求1、图纸审核工作应与施工技术调查、施工复测相结合，通过对书面文件的全面阅读与现场核对，把握其准确性、完整性。

2、图纸审核时，凡设计文件注明采用的标准图、通用图、参考图及相关范围都应全部采集，与设计图对照阅读。

标准图内具体尺寸、工程数量等可不进行计算复核，但要注意标准图的合用条件，保证标准图套用正确。

3、图纸审核应分工负责，相互协作，按照先总体后局部，先原则后细节，先分专业后沟通衔接的方法进行。

4、图纸审核工作应尽量在工程开工前完成。

对于图纸数量较多，审核工作量比较大的项目，应根据施工进度计划分步进行审核。

工程开工前，应先完成对路线各部坐标 (包括结构物)、路线横断面 (路基土石方工程数量)、结构物平面布置、结构物圬工标号、结构尺寸和各部位标高的审核。

工程开工时间紧迫时，可先对需即将开工的路基段和结构物进行以上内容审核。

但其余段路基及结构物也必须在其各自开工前完成对以上内容的审核。

其余审核内容，如：工程地质条件、工程数量 (路基土石方工程数量除外) 等，可随工程进度在施工过程中逐步进行。

5、在设计资料不全、施工仅有局部设计图纸的情况下，应尽量了解设计原则、初步设计和技术设计文件，采集相关规范和标准图，对设计数据补充核对无误后方可开工。

如有疑问和缺乏数据应及时联系设计单位及建设单位解决。

二、图纸审核组织分工1、审核工作由项目经理部总工组织实施。

工程中标后，项目总工应熟悉招标文件及合同技术规范，了解业主对工程施工的技术要求和对工程变更的相关要求，以便提出审核要求。

收到设计图纸后，项目总工应及时制定审核计划，组织相关技术人员进行审核。

审核计划中应明确审核要求、审核任务划分、审核人员及审核工作完成时间。

2、图纸的具体审核工作由项目经理部工程部负责,项目部工经部协助进行。

三、审核程序1、参预图纸审核的相关人员应先阅读审核计划中的审核要求、设计总说明书、专业分册说明书，掌握了解建设项目的技术条件、设计原则及上级主管部门的审核意见。
