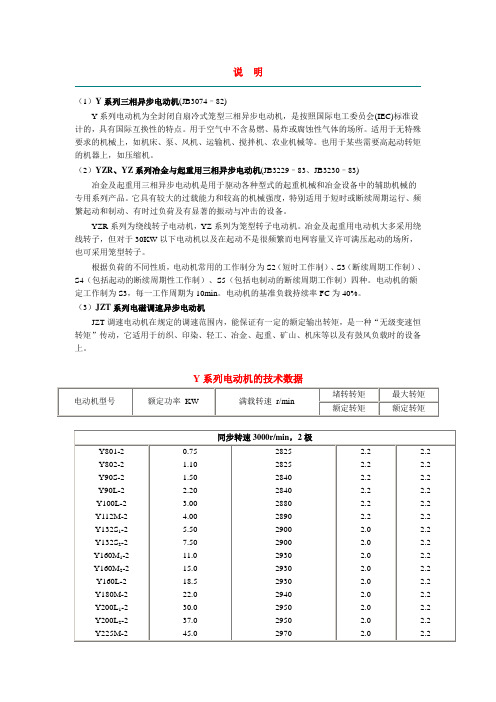

说明（1）Y系列三相异步电动机(JB3074–82)Y系列电动机为全封闭自扇冷式笼型三相异步电动机，是按照国际电工委员会(IEC)标准设计的，具有国际互换性的特点。
用于空气中不含易燃、易炸或腐蚀性气体的场所。
适用于无特殊要求的机械上，如机床、泵、风机、运输机、搅拌机、农业机械等。
也用于某些需要高起动转矩的机器上，如压缩机。
（2）YZR、YZ系列冶金与起重用三相异步电动机(JB3229–83、JB3230–83) 冶金及起重用三相异步电动机是用于驱动各种型式的起重机械和冶金设备中的辅助机械的专用系列产品。
它具有较大的过载能力和较高的机械强度，特别适用于短时或断续周期运行、频繁起动和制动、有时过负荷及有显著的振动与冲击的设备。
YZR系列为绕线转子电动机，YZ系列为笼型转子电动机。
冶金及起重用电动机大多采用绕线转子，但对于30KW以下电动机以及在起动不是很频繁而电网容量又许可满压起动的场所，也可采用笼型转子。
根据负荷的不同性质，电动机常用的工作制分为S2（短时工作制）、S3（断续周期工作制）、S4（包括起动的断续周期性工作制）、S5（包括电制动的断续周期工作制）四种。
电动机的额定工作制为S3，每一工作周期为10min。
电动机的基准负载持续率FC为40%。
（3）JZT系列电磁调速异步电动机JZT调速电动机在规定的调速范围内，能保证有一定的额定输出转矩，是一种“无级变速恒转矩”传动，它适用于纺织、印染、轻工、冶金、起重、矿山、机床等以及有鼓风负载时的设备上。
Y系列电动机的技术数据注电动机型号意义：以Y132S2-2-B3为例，Y表示系列代号，132表示机座中心高，S表示短机座，第二种铁心长度(M-中机座，L-长机座)2为电动机的极数，B3表示安装型式。
Y系列电动机安装代号YZR系列电动机的安装、外形尺寸（IM1001、IM1003及IM1002、IM1004型）mm参考图YZR系列电动机技术数据注：*为热等效起动次数。
三相异步电动机的型号及选用三相异步电动机的型号及选用三相异步电动机的分类三相异步电动一般为系列产品，其系列、品种、规格繁多，因而分类也较繁多。
1、按电动机尺寸大小分类大型电动机：定子铁心外径D＞1000mm或机座中心高H＞630mm。
中型电动机：D=500~1000mm或H=355~630mm。
大型电动机：D=120~500mm或H=80~315mm。
2、按电动机外壳防护结构分类3、按电动机冷方式分类电动机按冷却方式可分为自冷式、自扇冷式、他扇冷式等。
可参见国家标准GB/T1993-93《旋转电机冷却方式》。
4、按电动机的安装形式分类IMB3：卧式，机座带底脚，端盖上无凸缘。
IMB5：卧式，机座不带底脚，端盖上有凸缘。
IMB35：卧式，机座带底脚，端盖上有凸缘。
5、按电动机运行工作制分类S1；连续工作制S2：短时工作制S3~S8：周期性工作制6、按转子结构形式分类三相笼型异步电动机三相绕线型异步电动机三相异步电动机的型号及选用我国电机产品型号的编制方法是按国家标准GB4831-84《电机产品型号编制方法》实施的，即有汉语拼音字母及国际通用符号和阿拉伯数字组成，按下列顺序排列。
1 产品（类型）代号CHANPINGUI 异步电动机同步电动机同步发电机直流电动机直流发电机汽轮发电机水轮发电机测功机潜水电泵纺织用电机交流换向器电动机产品代号 Y T TF Z ZF QF SF C Q F H2 特殊环境代号使用场合热带用湿热带用干燥带用高原用船用户外用化工防腐用汉语拼音字母 T TH TA G H W F产品规格代号：L－－－－-长机座；M－－－－-中机座；S－－－－-短机座。
下面为两个产品举例：（1）三相异步电动机Y2－－-132M－－-4 规格代号，中心高132mm，M中机座，4极产品代号，异步电动机，第二次改型设计（2）户外防腐型三相异步电动机Y－－-100L2－－-4－－-WF1 特殊环境代号，W户外用，F化工防腐用，1中等防腐规格代号，中心高100，长机座第二铁心长度，4极产品代号，异步电动机3 常用三相异步电动机产品型号、结构特点及应用场合序号名称型号机座号与功率范围结构特点应用场合新老1 小型三相异步电动机（封闭式） Y2(IP55) Y(IP44)JO2JO H80~3550.75~315KW 外壳为封闭式，可防止灰尘、水滴浸入。

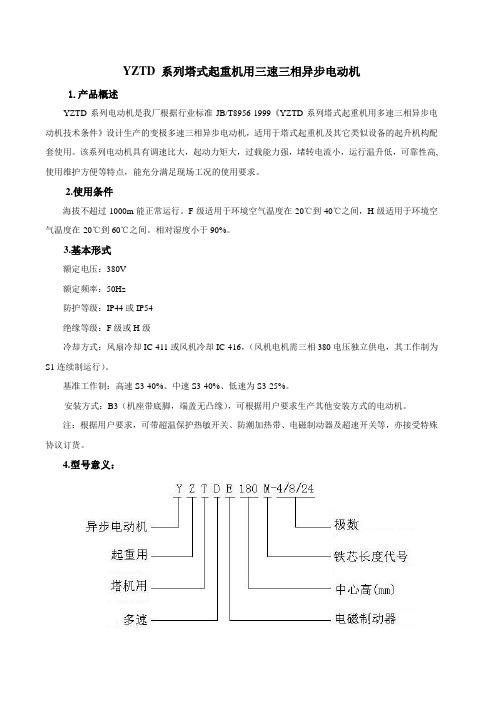

YZTD 系列塔式起重机用三速三相异步电动机1.产品概述YZTD系列电动机是我厂根据行业标准JB/T8956-1999《YZTD系列塔式起重机用多速三相异步电动机技术条件》设计生产的变极多速三相异步电动机，适用于塔式起重机及其它类似设备的起升机构配套使用。
该系列电动机具有调速比大，起动力矩大，过载能力强，堵转电流小，运行温升低，可靠性高,使用维护方便等特点，能充分满足现场工况的使用要求。
2.使用条件海拔不超过1000m能正常运行。
F级适用于环境空气温度在-20℃到40℃之间，H级适用于环境空气温度在-20℃到60℃之间。
相对湿度小于90%。
3.基本形式额定电压：380V额定频率：50Hz防护等级：IP44或IP54绝缘等级：F级或H级冷却方式：风扇冷却IC 411或风机冷却IC 416，（风机电机需三相380电压独立供电，其工作制为S1连续制运行）。
基准工作制：高速S3-40%、中速S3-40%、低速为S3-25%。
安装方式：B3（机座带底脚，端盖无凸缘），可根据用户要求生产其他安装方式的电动机。
注：根据用户要求，可带超温保护热敏开关、防潮加热带、电磁制动器及超速开关等，亦接受特殊协议订货。
4.型号意义：5.电动机接线图6.YZTD系列电动机技术数据：（基准工作制时的设计值，仅供用户选型时参考）续表：7.电机安装及外型尺寸(B3安装)：YZRDW、YZRSW系列建筑机械起重用塔机用涡流制动双速三相异步电动机1.产品概述1.1 YZRDW系列起重用涡流制动绕线转子双速三相异步电动机，是我厂为塔式起重机的起升机构配套而开发的新型电动机。
这种电动机具有恒功率调速特性，定子采用单绕组变极绕组，六根引出线；转子采用一套复合线圈绕组。
低速极（8极）设计可通过三个滑环外串阻抗,高速极（4极）转子绕组内部已接成回路,可自动呈现高阻抗，此时相当鼠笼电机运行。
由于在两种极数下转子都具有较高的阻抗，故既能保证较大的起动转矩和变极切换转矩，又能有效地限制起动电流和变极切换电流。
YZR、YZ系列起重及冶金用三相异步电动机□前言上海电机（集团）有限公司起重电机厂创建于1924年，是机械工业部起重及冶金用电机的骨干厂之一，是华东地区规模最大，专业化最强的起重电机生产厂，主要生产YZR、YZ系列起重及冶金用电动机，YZRE、YZE系列起重及冶金用电磁制动电动机，YZRW系列起重冶金及用涡流制动电动机。
WZ系列涡流制动器。
SEJ系列电磁制动电动机和ZD、ZDY系列锥形转子电动机，生产电机的机座从H63到H450，功率等级0.18kW到500kW年生产能力约为30万kW。
YZR、YZ系列起重及冶金用电动机是在全面总结国内外起重及冶金用电动机设计，制造和使用经验基础上设计制造出来的高质量、高性能电动机。
曾荣获机械工业部新产品二等奖，上海市新产品二等奖，上海市优质产品，并被列为国家节能产品。
YZR、YZ系列起重及冶金用电动机全面符合国际标准，能同日本、德国等工业发达国家同类产品互换。
YZR、YZ系列起重及冶金用电动机效率比老系列提高1.89％，功率因数提高9.35％。
每使用1万kWYZR、YZ系列电动机一年可节电36.7万度。
近年来，我厂产品先后为实钢一、二期工程用电机国产化，本市各大钢厂技术改造，重大工程项目等提供配套，以优质和高性能赢得了声誉，被实钢指定为实钢三期工程起重设备唯一专用配套电机。
上海电机（集团）有限公司起重电机厂敬请客户光临，并竭诚为您服务。
□概述1. YZR、YZ系列起重及冶金用电动机具有过载能力大和机械强度高的特点，特别适用于驱动各种类型的起重和冶金机械或其它类似的设备。
YZR系列起重及冶金用电动机为绕线转子电动机，YZ系列起重及冶金用电动机笼型电动机。
2. 电动机在下列条件下使用能正常运行。
（1） 环境温度不超过40℃（一般环境用）或60℃（环境用）；（2） 海拔不超过1000m；（3） 经常地机械振动及冲击（4） 频繁地起动，制动（电气或机械的）及逆转。
3. 电动机的额定频率为50Hz, 额定电压为380V。
不同类型三相异步电动机的应用场合三相异步电动机多种多样，玲琅满目。
面对众多的电动机选择，当我们有特定需要时却常常苦恼，到底应该选择怎样的电动机呢？选择普通的Y系列三相异步电动机？还是变频调速电机？防爆电机？这些都是我们经常遇到的问题，恒富电动机厂提示您，面对诸多的选择，您应该先了解各种电动机的应用场合选择电动机品种，然后根据需要选择特定的型号。
以下为各种常见的三相异步电动机的应用场合：YD系列变极多速异步电动机是通过改变绕组连接方式，变换电机极数达到变速目的的。
它具有体积小、重量轻、噪声低、起动性能好、运行可靠、维护方便等特点，广泛用于需要有级调速的机械设备。
可使整机结构紧凑，节能降耗。
YD系列电机的使用条件、安装尺寸与Y系列电机相同，安装形式为IMB3、IMB5、IMB35、IMV1等。
本公司可根据用户需要设计生产有特殊要求的多速电机。
如：性能特点更适合于风机、水泵类负载特点的YDT多速电机等。
YVP2 系列电动机是变频调速专用三相异步电动机与电子变频器联合使用，可实现转速150 ～2750r/min 范围内的无极调速，是那些有大范围无极调速需求的机械设备的理想动力。
其电气性能和安装尺寸按国家标准JB/T7118-2004 要求制造，并与国际IEC 标准接轨，广泛应用于交通运输、冶金、纺织、印染、化工、矿山、风机、水泵等行业。
YVP系列变频调速异步电动机是一种变更供电频率，达到电机调速的目的，它依据的原理（公式）：n=60f/p 式中：n-每分钟转速p-极对数f-频率（我国电网标准为50Hz）由上述公式看出，当电机级数（P）一定时，频率变更，电机每分钟转速（n）必然变更（成正比），通过变频器一般频率变更在10－60Hz（赫兹）之间，但也可延伸至5－100Hz。
变频电机必须与变频器配合使用。
目前国际上普遍采用变频调速，因为变频调速有以下优点：1、效率高、节能显著；2、调速平滑能在5－100Hz范围内无级调速。
一、常用电动机型号说明由于电动机的种类比较多，这里只说一下我们公司常用的电动机型号常用的电动机型号主要说明该电机的种类，中心高，机座号铁芯长，极数，安装方式，功率。
例如：Y180M1-4 B5 18.5KW表示Y系列三相异步电电动机，中心高为180mm，机座号为M机座1号铁芯长，极数为4极，安装方式为B5，功率为18.5KW.电机种类主要有Y系列三相异步电动机，YZR系列起重及冶金用三相异步电动机（转子为绕线型，无R为鼠笼型），YGP系列辊道用变频调速三相异步电动机，YTSZ系列冶金及起重用变频调速三相异步电动机，YTSP系列变频调速三相异步电动机，YB系列隔爆型三相异步电动机，HM2系列是结合国内Y，Y2系列电机和国际市场IEC标准电机的更新设计。
电机安装方式常用的主要有B3表示卧式底脚安装B5表示凸缘安装（法兰安装）B35表示卧式底脚凸缘安装V1表示凸缘安装（法兰安装，轴头向下）。
另外，高压三相异步电机主要有Y系列基本系统电动机，分开启式和管道通风式，YKK表示空/空冷却封闭式，YKS表示空/水冷却封闭式。
直流电动机主要有Z2系列直流电动机，Z4系列直流电动机，ZZJ-800系列轧机辅传动直流电动机。
电机产品型号的构成部分及其内容的规定产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成。
它们的排列顺序为：产品代号—规格代号—特殊环境代号—补充代号。
一、产品代号：由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机 Y 同步电动机 T同步发电机 TF 直流电动机 Z直流发电机 ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示 YB轴流通风机上用 YT电磁制动式 YEJ变频调速式 YVP变极多速式 YD 起重机用 YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
Y Z R Y Z 系列冶金及起重用三相异步电动机INDUCTION MOTORS FOR CRANES AND METALLURGICAL APPLICATIONS机座号YZ112~250 功率1.5~30kW 机座号YZR112~400 功率1.5~200kW基准工作制 S3 负载持续率（FC）40%一般环境用（40℃） F 级绝缘 IP44冶金环境用（60℃） H 级绝缘 IP54适用于：冶金和矿山行业中驱动各种型式的起重机械及其它类似设备，特别适用于短时或断续周期性运转，频繁起动、制动，有时过负载及有显著振动与冲击的设备。
Applications: All metallurgy and lifting machines or the similar equipment. It is suitable for driving the short time on duty or continuous on duty equipment that frequent starting, braking and significant vibration and impacting is existed. 特点：具有较大的过载能力和较高的机械强度，YZR 系列为绕线转子电动机，YZ 系列为鼠笼转子电动机。
Features: Processes the ability of overload and mechanic strength. The ｔｙｐｅ ｏｆ ＹＺＲ ｓｅｒｉｅｒｓ ｒｏｔｏｒ ｉｓ ｗｉｎｄｉｎｇ ｒｏｔｏｒ，ｂｕｔ ＹＺ ｓｅｒｉｅｒｓ ｉｓ ｓｑｕｉｒｒｅｌ-ｃａｇｅ ｒｏｔｏｒ性能数据 Performance Data YZS3工作制 S26次/小时 6starts/hourFC 30分钟60分钟15%25% 40%60%100%型 号项目kW I 1 A nr/min kW I 1 A n r/min kW I 1 A n r/min kW I 1A nr/minkWI 1A n r/min Tm Tst Ist A kW I 1 A n r/min kW I 1A n r/min转动惯量(kg.m 2)同步转速 1000r/minYZ112M 1.8 4.9 892 1.5 4.3 920 2.2 6.5 810 1.8 4.9892 1.5 4.39202220 1.1 2.7 946 0.8 3.59800.022YZ132M1 2.5 6.5 920 2.2 5.9 935 3 7.5 804 2.5 6.5920 2.2 5.99352227 1.8 5.3 950 1.5 4.99600.056YZ132M2 4 9.2 915 3.7 8.8 912 5 12 890 49.29153.78.89122242 3 7.5 940 2.5 7.29450.062YZ160M1 6.3 14 922 5.5 13 933 7.5 17 903 6.314922 5.51393322605 12 940 4 109530.114YZ160M2 8.5 18 943 7.5 16 948 11 25 926 8.5189437.516948 2.32.392 6.3 14 956 5.5 139610.143YZ160L 13 29 936 11 25 953 15 32 920 13299361125953 2.52.51409 21 964 7.5 199720.192同步转速 750r/min YZ160L 9 21 694 7.5 18 705 11 27 675 9216947.518705 2.32.3986 16 717 5 147240.192YZ180L 13 30 675 11 26 694 15 35 654 13306751126694 2.52.51309 22 710 7.5 197180.352YZ200L 19 40 697 15 33 710 22 48 686 19406971533710 2.52.518213 28 714 11 267200.622YZ225M 26 54 701 22 46 712 33 69 687 26547012246712 2.52.527519 40 718 17 387200.82YZ250M1 35 74 681 30 63 694 42 89 663 35746813063694 2.52.535026 56 702 22 457171.432S3工 作 制 S2 6次/小时 6 starts/hFC 30分钟min 60分钟min 15%25% 40% 60%100%型号 项目 kW I1 I2 n kW I1 I2 n kW I1 I2 n kWI1I2n kW I1I2Tm I0nη cos φ kW I1 I2n kW I1I2n同步转速 1000 r/minYZR112M 1.8 5.3 13.4 815 1.5 4.6 12.5 866 2.2 6.6 18.4 7251.8 5.313.48151.54.612.52.33.3786665 0.77 1.1 3.8 7.329120.83.55.16940YZR132M1 2.5 6.5 12.9 892 2.2 6.1 12.6 908 3 8 16.1 8552.5 6.512.98922.2612.62.34.0490870 0.77 1.8 5.4 8.969211.557.3940YZR132M2 4 9.7 14.2 900 3.7 9.2 14.5 908 5 12.3 18.2 87549.714.29003.79.214.52.38.5890875.5 0.78 3 7.9 10.29372.57.58.4950YZR160M1 6.3 16.4 29.4 921 5.5 15 25.7 930 7.5 18.5 35.4 9106.316.429.49215.51525.72.37.9593075.5 0.78 5 14 22.9935412.518.2944YZR160M2 8.5 19.6 29.8 930 7.5 18 26.5 940 11 24.6 39.6 9088.519.629.89307.51826.52.511.294079 0.8 6.3 16 21.79495.51518.8956YZR160L 13 28.6 31.6 942 11 24.5 27.6 957 15 34.7 39 9201328.631.6912112527.62.51394582 0.8 9 21 22.39527.518.818.5970YZR180L 17 36.7 49.8 955 15 33.8 46.5 962 20 42.6 58.7 9461736.749.89551533.846.52.818.896284 0.81 13 29.7 37.39681125.531.5975YZR200L 26 56.1 82.4 956 22 49 69.9 964 33 62 103 942265682.4956224970 2.826.696486 0.8 19 44.5 60.59691740.552.6973YZR225M 34 70 85 957 30 62 74.4 962 40 80 101 917347085957306274.42.829.996288 0.82 26 55 64.5968225054.2975YZR250M1 42 80 103 960 37 70.5 91.5 965 50 99 123 95042801039603770.591.52.826.596089 0.89 32 61 79970285569975YZR250M2 52 97 110 958 45 84.5 95 965 63 121 134 94752971109584584.595 2.828.296590.5 0.89 39 73 83969336471974YZR280S 63 118 142 966 55 102 129.8 969 75 144 170 96063118142966551021202.83496991 0.9 48 88 107972407689976YZR280M 85 157 140 966 75 139 124 970 100 185 166 96085157140966751391242.847.597091.8 0.89 63 118 1049755096.382980同步转速 750r/minYZR160L9 22.4 28.1 694 7.5 19.1 23 705 11 27.5 35.5 676922.428.16947.519.123 2.512.770578.5 0.72 6 16.4 18.271251415724YZR180L 13 29.1 47.8 700 11 27 44 700 15 34 56 6901329.147.8700112744 2.514.870081 0.77 9 21.9 32.17207.519.626.6726YZR200L 18.5 40 67.2 701 15 33.5 53.5 712 22 48 81 69018.54067.27011533.553.52.817.871285 0.78 13 30 46718112738.7723YZR225M 26 55 71.2 708 22 46.9 59.1 715 33 70 92 696265571.27082246.959.12.824.271586 0.79 18.5 41 49.5721173845723YZR250M1 35 64 80 715 30 63.4 67.7 720 42 75 97.5 7103564807153063.468.82.831.472087 0.8 26 52 59725224649.7729YZR250M2 42 86 79 716 37 78 70 720 52 103 98 706428679716377870 2.836.972088 0.82 32 68 60725276051729YZR280S 52 108 106 712 45 96.5 92 717 63 129 130 704521081067124596.592 2.84871788.8 0.8 39 86 79.47223376.367726YZR280M 63 126 110 722 55 111 92.5 725 75 150 132 715631261107225511192.52.852.372589 0.84 48 103 82.8730409368.7732YZR315S 85 165 178 722 75 147 157 725 100 200 162 71585165178722751461572.86272589 0.85 63 126 13172955105104731YZR315M 100 190 184 715 90 172 161 720 125 250 232 717100190184715901721612.857.772090 0.87 75 140 13672563124114728同步转速 600r/minYZR280S 42 92 177 571 37 84.8 153 560 55 112 235 56442921775713784.81532.844.257286 0.76 32 77 1335782769112582YZR280M 55 127 207 556 45 104 165 560 63 146 241 54855127207556451041652.863.656086 0.77 37 90 1365693389.6118587YZR315S 63 132 162 580 55 118 139 580 75 154 194 57463133162580551181392.862.558088.5 0.79 48 107 1225854095.2101588YZR315M 85 179 171 576 75 160 149 579 100 210 203 57085179171576751601492.885.357989 0.79 63 140 1255845012598.5587YZR355M 110 218 207 581 90 180 167 585 132 266 252 576110218207581901801672.88358990 0.81 75 154 14058863136117589YZR355L1 132 257 213 576 110 217 172 582 160 314 261 5711322572135871102171722.89058291 0.82 90 181 14358575157119588YZR355L2 150 293 194 588 132 262 168 588 185 353 241 5851502931945881322621682.812658892 0.82 110 226 14259190191116592YZR400L1 190 390 290 585 160 338 244 587 220 445 336 5811903902905841603382442.817558791.5 0.79 135 294 206592115268174591YZR400L2 240 490 302 585 200 427 252 588 270 540 340 5822404903025862004232522.821358892.2 0.77 170 372 214591145332183592S4、S5工 作 制 150次/小时 150 starts/h300次/小时 300 starts/h 600次/小时600starts/hFC25% 40%60% 40% 60%60%型号 项目 kW I1I2n kW I1I2n kW I1I2n kW I1I2n kW I1I2nkWI1I2n同步转速 1000r/minYZR112M 1.6 4.75 11.3 845 1.3 4.2 8.85 890 1 3.75 6.579201.248 9000.93.7 5.87 930 0.7 3.4 4.46946YZR132M1 2.2 6 11.2 908 2 5.710 913 1.75.38.49311.85.49 9261.65.1 7.87 936 1.35 4.96.8946YZR132M2 3.7 9.7 13.1 915 3.5 9.2 11.2 925 2.88.59.659403.39.411.99252.78.5 9.65 940 2.367.5950YZR160M1 5.8 15.5 27.3 927 5 14.1 23.4 935 4.813.522.79374.814.123.49354.513.8 22.4 937 3.8 12.217.5946YZR160M2 7.5 18 27.6 940 7 17.1 25.6 945 615.621.8954615.621.89545.514.8 19.8 959 4 1314.2970YZR160L 11 28.3 27.8 950 10 2325 957 819.519.8969919.519.89697.518.7 18.5 971 6 16.714.2978YZR180L 15 33 43.7 960 13 29.5 37.7 965 122834.6969122834.69691126.6 31.7 972 9 23.622.9978YZR200L 21 47 55.4 965 18.5 42.5 48.5 970 1740.553.89731740.552.69731537 40 975 11 31.528.5981YZR225M 28 5870 965 25 53 62.2 969 225054.5973225054.59732046 49.4 977 153936.8982YZR250M1 33 63 82.6 970 30 58 74.9 973 285469.8975265264.69772550 62.1 978 17.5 3943.2984YZR250M2 42 78 90.5 967 37 70 79.3 971 336370.5975316066.19763058 63.9 977 24 4950.9981YZR280S 52 95 116 970 45 83100 974 428093.69754076899773771 82.2 978 306466.5980YZR280M 70 130 115 972 62 114 102 975 5591104978529885.59794792 77.3 981 377861982同步转速 750r/minYZR160L 7.5 19 22.8 712 7 18.1 21.2 716 5.816.417.3724616.718722515.5 14.9 727 3.8 13.711.2732YZR180L 11 25.4 40.6 711 10 23.5 36.6 717 820.528.8728820.528.87287.519.7 26.9 729 5.8 17.820.6736YZR200L 15 34 54.1 713 13 30 46.6 718 1228.2437201228.243720112739 724 9 2328.1731YZR225M 21 45 56.8 718 18.5 41 49.7 721 173845.6724173845.6724153540 727 113129.1733ZR250M1 29 61.5 68.5 700 25 54 58.7 705 224951.9712224951.97122046 46.2 716 15 3934.2725YZR250M2 33 70 62.5 725 30 64 56.6 727 286152.8728265848.9730255747 731 18.5 4534.4736YZR280S 42 91 85.8 719 37 83 75.6 723 3376.367726317463.57283072 61.5 732 24 6449733YZR280M 52 104 90.2 727 45 93 77.7 730 428972.4732428972.47323783 63.5 735 30 7351.4737YZR315S 64 118 132.7 731 60 110.5 124.2 733 56106115.8733521001077354894 98.8 736 358071.7740YZR315M 75 142 136 725 72 136 130.7 725 65126117.67276012010872955116 99 729 41 10073.7732同步转速 600 r/minYZR280S 33 78.7 141.8 578 30 74 125 579 287111658026681085822566 103 583 17 5669.8588YZR280M 42 98.7 154 565 37 90136 569 3384.311857331821105742878.5 98 577 22 72.575582YZR315S 50 110 128.4 583 45 100 115.3 585 4296107.45864094102.25873790 94.5 587 30 8476.3589YZR315M 65 144129 584 63 136 119 585 551301095865312698.758748124 94.7 588 37 11473589YZR355M 80 160.5 149.7 587 72 156 134.5 588 651401215896013011259055124 102.4 590 41 10476.19591YZR355L1 100 185157 586 90 170 142 588 80155126.55897515011959070145 111 591 50 12078.4594YZR355L2 120 250 149.8 588 110 230 137.5 589 95210122.759190205116.259180190 130.2 592 60 16577.1594YZR400L1 146 314 223 588 130 288 199 589 11526817559011026016859197247 148 592 75 220114594YZR400L2 185 396223 590 165 365 262 589 145332183592140324176592123298 155 592 95 265122594常用的结构及安装型式，以及适用的机座号见下表Conventional mounting type and suitable frame size are given in following table制造范围（机座号） Range (Frame Size) 安 装 型 式 Mounting Type代 号 Symbol YZ 系列 YZR 系列 备 注 NoteIM1001 112～60112～160单圆柱轴伸 Single Cylindrical Shaft End IM1003 180～250 180～400 单锥形轴伸Single Conical Shaft End IM1002 112～160 112～160 双圆柱轴伸Double Cylindrical Shaft End IM1004 180～250 180～400 双锥形轴伸Double Conical Shaft End IM3001 112～160 112～160 单圆柱轴伸Single Cylindrical Shaft End IM3003 180180单锥形轴伸Single Conical Shaft End IM3011 112～160 112～160 单圆柱轴伸Single Cylindrical Shaft End IM3013180～250 180～315单锥形轴伸Single Conical Shaft End外形及安装尺寸 Dimensions mmIM1001、IM1002及IM1003、IM1004机座带底脚、端盖上无凸缘的YZ 系列电机Frame with feet and endshield without flange (IM1001,IM1002,IM1003,IM1004)YZ安 装 尺 寸 Mounting Dimension 外形尺寸 Overall Dimension 机 座 Frame轴 端 Shaft End 机座号 FrameA B C CA HK 螺栓直径D D1EE1G GD FAC AB HD BB HA LLC112M 190 140 70 135 11212 M10 32－ 80－27810245 250 335 23518420505132M 216 178 89 150 13212 M10 38－ 80－33810285 275 365 26020495577160M 254 210 108 180 16015 M12 48－ 110－42.5914325 320 425 29025608718160L 254 254 108 180 16015 M12 48－ 110－42.5914325 320 425 33525650762180L 279 279 121 180 18015 M12 55M36×31108219.9914360 360 465 38025685800200L 318 305 133 210 20019 M16 60M42×314010521.41016405 405 510 40028780928225M 356 311 149 258 22519 M16 65M42×314010523.91016430 455 545 41028850998250M 406 349 168 295 25024M20 70M48×314010525.41118480 515 605 510309351092外形及安装尺寸 Dimensions mmIM3001及IM3003卧式安装、机座不带底脚、端盖有凸缘的YZ系列电机Frame without feet and endshield with flange horizontal mounting motor (IM3001, IM3003)YZ安装尺寸 Mounting Dimension凸缘端 Flange 轴端 Shaft End 外形尺寸Overall机座号Frame凸缘号 M N P LA T S 螺栓直径孔数(个)D D1 E E1 F GD G AD LB L 112M FF215 215 180 250 14 4 15 M12 4 32- 80-10 8 27 220350430 132M FF265 265 230 300 14 4 15 M12 4 38- 80-10 8 33 230415495 160M FF300 300 250 350 18 5 19 M16 4 48- 110-14 9 42.5 260590700 160L FF300 300 250 350 18 5 19 M16 4 48- 110-14 9 42.5 260633743 180L FF300 300 250 350 18 5 19 M16 4 55M36×31108214 9 19.9 280625735 IM3011及IM3013立式安装、机座不带底脚、端盖有凸缘、轴伸向下的YZ系列电机Frame without feet, endshield with flange and shaft down mounting motor (IM3011, IM3013)YZ安装尺寸 Mounting Dimension凸缘端 Flange 轴端 Shaft End外形尺寸Overall Dimension机座号Frame 凸缘号 M N P LA T S 螺栓直径孔数(个)D D1 E E1 F GD G AD LB L 112M FF215 215 180 250 14 4 15 M12 4 32- 80-10 8 27 220350430 132M FF265 265 230 300 14 4 15 M12 4 38- 80-10 8 33 230415495 160M FF300 300 250 350 18 5 19 M16 4 48- 110-14 9 42.5 260590700 160L FF300 300 250 350 18 5 19 M16 4 48- 110-14 9 42.5 260633743 180L FF300 300 250 350 18 5 19 M16 4 55M36×31108214 9 19.9 280625735 200L FF400 400 350 450 20 5 19 M16 8 60M42×314010516 10 21.4 320715855 225M FF400 400 350 450 20 5 19 M16 8 65M42×314010516 10 23.9 320775915 250M FF500 500 450 550 22 5 19 M16 8 70M48×314010518 11 25.4 3558651005 IM1001、IM1003及IM1002、IM1004、机座带底脚、端盖无凸缘的YZR系列电机Frame with feet and endshield without flange (IM1001,IM1002,IM1003,IM1004)YZR安装尺寸 Mounting Dimension机座 Frame 轴端 Shaft End外形尺寸Overall Dimension机座号Frame A B C CA H K 螺栓直D D1 E E1G GD F AC AB HD BB HA L LC 112M 190 140 70 300 112 12 M10 32－ 80－27810245 250 335 235 18590670 132M 216 178 89 300 132 12 M10 38－ 80－33810285 275 365 260 20645727 160M 254 210 108 330 160 15 M12 48－ 110－42.5914325 320 425 290 25758868 160L 254 254 108 330 160 15 M12 48－ 110－42.5914325 320 425 335 25800912 180L 279 279 121 360 180 15 M12 55M36×31108219.9914360 360 465 380 25870980 200L 318 305 133 400 200 19 M16 60M42×314010521.41016405 405 510 400 289751118 225M 356 311 149 450 225 19 M16 65M42×314010523.91016430 455 545 410 2810501190 250M 406 349 168 540 250 24 M20 70M48×314010525.41118480 515 605 510 3011951337 280S 457 368 190 540 280 24 M20 85M56×417013031.71220535 575 665 530 3212651438 280M 457 419 190 540 280 24 M20 85M56×417013031.71220535 575 665 580 3213151489安装尺寸 Mounting Dimension机座 Frame 轴端 Shaft End外形尺寸Overall Dimension机座号Frame A B C CA H K 螺栓直D D1 E E1G GD F AC AB HD BB HA L LC 315S 508 406 216 600 31528 M24 95M64×417013035.21222620 640 750 580 3513901562 315M 508 457 216 600 31528 M24 95M64×417013035.21222620 640 750 630 3514401613 355M 610 560 254 630 35528 M24 110M80×421016541.91225710 740 840 730 3816501864 355L 610 630 254 630 35528 M24 110M80×421016541.91225710 740 840 800 3817201934 400L 686 710 280 630 40035 M30 130M100×250200501228840 855 950 910 4518652120IM3001及IM3003卧式安装、机座不带底脚、端盖有凸缘的YZR系列电动机Frame without feet and endshield with flange horizontal mounting motor (IM3001, IM3003)YZR安装尺寸 Mounting Dimension凸缘端 Flange 轴端 Shaft End 外形尺寸Overall机座号Frame凸缘M N P LA T S 螺栓直径孔数D D1 E E1 F GDG AD LB L 112M FF215 215 180 250 14 4 15 M12 4 32－ 80－10 8 27 220515595 132M FF265 265 230 300 14 4 15 M12 4 38－ 80－10 8 33 230565645 160M FF300 300 250 350 18 5 19 M16 4 48－ 110－14 9 42.5 260718828 160L FF300 300 250 350 18 5 19 M16 4 48－ 110－14 9 42.5 260762872 180L FF300 300 250 350 18 5 19 M16 4 55M36×31108214 9 19.9 280805915IM3011及IM3013立式安装、机座不带底脚、端盖有凸缘、轴伸向下的YZR电动机Frame without feet, endshield with flange and shaft down mounting motor (IM3011, IM3013)YZR安 装 尺 寸 Mounting Dimension凸 缘 端 Flange 轴 端 Shaft End外形尺寸 Overall Dimension机座号Frame凸缘号 M N P LA T S 螺栓直径孔数(个)D D1E E1F GDG AD LB L112M FF215 215 180 250 14 4 15 M12 4 32－ 80－10 8 27 220515595 132M FF265 265 230 300 14 4 15 M12 4 38－ 80－10 8 33 230565645 160M FF300 300 250 350 18 5 19 M16 4 48－ 110－14 9 42.5 260718828 160L FF300 300 250 350 18 5 19 M16 4 48－ 110－14 9 42.5 260762872 180L FF300 300 250 350 18 5 19 M16 4 55M36×31108214 9 19.9 280805915 200L FF400 400 350 450 20 5 19 M16 8 60M42×314010516 10 21.4 3209101050 225M FF400 400 350 450 20 5 19 M16 8 65M42×314010516 10 23.9 3209701110 250M FF500 500 450 550 22 5 19 M16 8 70M48×314010518 11 25.4 35511261266 280S FF500 500 450 550 22 5 19 M16 8 85M56×417013020 12 31.7 38512001370 280M FF500 500 450 550 22 5 19 M16 8 85M56×417013020 12 31.7 38512501420 315S FF600 600 550 660 25 6 24 M20 8 95M64×417013022 12 35.2 43513051475 315M FF600 600 550 660 25 6 24 M20 8 95M64×417013022 12 35.2 43513551525。
