设计图纸审核制度

图纸审核管理制度第一章总则第一条为规范图纸审核管理工作，提高审核质量，保证工程项目的顺利实施，制定本制度。

第二条本制度适用于公司内各部门的图纸审核管理工作。

第三条图纸审核是对工程项目图纸的完整性、准确性和规范性进行检查和评定的过程，是确保工程项目建设过程中的质量和安全的重要环节。

第四条图纸审核管理应遵循公平、公正、科学的原则，严格执行相关法律法规和公司规章制度，保障审核结果客观准确。

第二章图纸审核管理单位第五条公司设立图纸审核管理单位，负责组织、协调和监督公司各部门的图纸审核管理工作。

第六条图纸审核管理单位的主要职责包括：1. 制定、修订和完善图纸审核管理制度；2. 协调各部门间的图纸审核工作；3. 依据相关标准和要求，对图纸审核结果进行评定和分析；4. 对审核工作中的问题进行整改和改进。

第七条图纸审核管理单位应当建立健全图纸审核管理人员的培训机制，确保审核人员具备专业知识和技能。

第三章图纸审核流程第八条图纸审核流程分为初审、复审和终审三个阶段，各阶段的审核内容和要求应明确规定。

第九条各部门根据工程项目的具体情况，确定初审、复审和终审的审核时间和人员，并制定详细的审核计划。

第十条各部门应当严格按照审核流程和时间节点进行审核工作，确保审核工作的有序进行。

第十一条图纸审核管理单位对各部门的审核结果进行综合评定和汇总，形成最终审核报告，并向公司领导汇报。

第四章图纸审核管理考核第十二条公司建立图纸审核管理考核制度，对各部门的图纸审核管理工作进行定期检查和评估。

第十三条图纸审核管理考核主要内容包括审核流程的执行情况、审核质量和效率、审核问题的整改等。

第十四条按照考核结果，制定奖惩制度，对工作表现优异的部门和个人进行奖励，对工作不达标的单位和人员进行惩罚。

第五章附则第十五条本制度自发布之日起实施，部门内其他相关制度与之不一致的，以本制度为准。

第十六条公司图纸审核管理单位负责解释本制度，并对实施中的问题提出解决方案。

图纸内部审核管理制度第一章总则为规范图纸审核工作，提高工作效率，加强内部管理，特制定本制度。

第二章审核范围1.1 图纸内部审核范围包括但不限于设计图纸、施工图纸、验收图纸等。

1.2 图纸内部审核应符合国家有关规定、标准和规范，确保图纸符合工程实际要求，达到设计要求。

第三章审核流程2.1 由项目负责人指定审核人员，确定审核计划。

2.2 编制审核方案，明确审核的范围、目的、方式和要求。

2.3 分解任务，确认审核任务书，并保证审核人员具备相应的资质和技术水平。

2.4 根据审核任务书，审核人员进行图纸审核工作，发现问题及时反馈并提出整改意见。

2.5 编制审核报告，说明审核情况、结果和建议，并提交项目负责人审核。

第四章审核要求3.1 审核人员应具备相关资质和技术水平，熟悉有关规定、标准和规范。

3.2 审核人员应认真仔细地进行审核工作，确保审核结果符合实际情况。

3.3 审核人员应积极配合项目负责人，及时沟通和协调审核工作。

3.4 审核人员应按照审核计划和审核方案执行审核工作，确保审核结果准确有效。

第五章审核记录4.1 审核人员应及时记录审核过程和结果，做好审核记录。

4.2 审核记录应真实可靠，记录内容详细清晰，确保审核过程可追溯。

4.3 审核记录应由审核人员签字确认，并经项目负责人审定。

第六章审核监督5.1 项目负责人负责对图纸内部审核工作进行监督，确保审核工作符合要求。

5.2 监督人员应及时掌握审核情况，跟踪审核进展，解决审核过程中的问题。

5.3 监督人员应及时与审核人员沟通，指导审核工作，确保审核结果准确有效。

第七章审核奖惩6.1 对于认真负责、审核工作出色的审核人员，可给予表彰和奖励。

6.2 对于审核工作不认真负责、审核结果有误的审核人员，应给予批评教育和处罚。

第八章附则7.1 本制度由项目管理部门负责解释和修订。

7.2 本制度自发布之日起执行。

以上制度内容经讨论通过，现予以公布。

设计交底及图纸会审制度一、总则为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，特制定本制度。

二、适用范围本制度适用于公司所有新建、改建、扩建项目的设计交底及图纸会审工作。

三、职责分工1、建设单位建设单位负责组织设计交底及图纸会审会议，通知相关单位参加，协调解决会议中提出的问题，并对会议纪要进行审核和签发。

2、设计单位设计单位负责进行设计交底，解答施工单位和监理单位提出的设计问题，对会审中提出的修改意见进行确认和修改。

3、施工单位施工单位负责在会审前熟悉施工图纸，提出图纸中存在的问题和疑问，参加设计交底及图纸会审会议，记录会议内容，并按照会审纪要进行施工。

4、监理单位监理单位负责协助建设单位组织设计交底及图纸会审会议，审核施工单位提出的问题和疑问，监督设计单位的设计交底工作，对会审纪要进行审核和确认。

四、设计交底的内容1、设计意图、设计特点和特殊要求。

2、建筑、结构、工艺、设备等各专业在施工中的难点、疑点和容易发生的问题说明。

3、采用的新技术、新结构、新材料、新设备的性能、操作使用及维护要求。

4、对施工单位在施工准备阶段应做好的技术准备工作提出要求。

五、图纸会审的内容1、审查施工图设计是否符合国家有关技术、经济政策和有关规定。

2、审查施工图的基础工程设计与地基处理有无问题，是否符合现场实际地质情况。

3、审查建筑平面布置与结构布置是否合理，是否符合使用功能要求，建筑结构及构件在施工中有无足够的强度和稳定性，安全可靠性如何。

4、审查建筑图与结构图之间、各专业施工图之间是否存在矛盾，标注有无遗漏。

5、审查图纸中各种材料、构配件、设备的选用是否合理，是否符合质量要求。

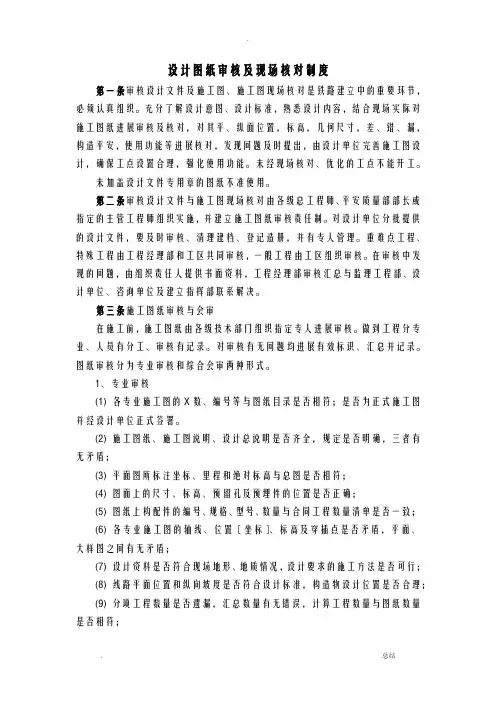

设计图纸审核及现场核对制度第一条审核设计文件及施工图、施工图现场核对是铁路建立中的重要环节，必须认真组织。

充分了解设计意图、设计标准，熟悉设计内容，结合现场实际对施工图纸进展审核及核对，对其平、纵面位置，标高，几何尺寸，差、错、漏，构造平安，使用功能等进展核对，发现问题及时提出，由设计单位完善施工图设计，确保工点设置合理，强化使用功能。

未经现场核对、优化的工点不能开工。

未加盖设计文件专用章的图纸不准使用。

第二条审核设计文件与施工图现场核对由各级总工程师、平安质量部部长或指定的主管工程师组织实施，并建立施工图纸审核责任制。

对设计单位分批提供的设计文件，要及时审核、清理建档、登记造册，并有专人管理。

重难点工程、特殊工程由工程经理部和工区共同审核，一般工程由工区组织审核。

在审核中发现的问题，由组织责任人提供书面资料，工程经理部审核汇总与监理工程部、设计单位、咨询单位及建立指挥部联系解决。

第三条施工图纸审核与会审在施工前，施工图纸由各级技术部门组织指定专人进展审核。

做到工程分专业、人员有分工、审核有记录。

对审核有无问题均进展有效标识、汇总并记录。

图纸审核分为专业审核和综合会审两种形式。

1、专业审核(1) 各专业施工图的X数、编号等与图纸目录是否相符；是否为正式施工图并经设计单位正式签署。

(2) 施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾；(3) 平面图所标注坐标、里程和绝对标高与总图是否相符；(4) 图面上的尺寸、标高、预留孔及预埋件的位置是否正确；(5) 图纸上构配件的编号、规格、型号、数量与合同工程数量清单是否一致；(6) 各专业施工图的轴线、位置〔坐标〕、标高及穿插点是否矛盾，平面、大样图之间有无矛盾；(7) 设计资料是否符合现场地形、地质情况，设计要求的施工方法是否可行；(8) 线路平面位置和纵向坡度是否符合设计标准，构造物设计位置是否合理；(9) 分项工程数量是否遗漏，汇总数量有无错误，计算工程数量与图纸数量是否相符；(10) 所用的标准图、参考图是否作废或错用等；(11) 图纸审核后，将发现的问题做好记录，提出建议，提交图纸会审时进展研讨解决。

图纸管理制度模板一、目的为规范公司图纸的管理工作，确保图纸的准确性、完整性和安全性，提高设计质量和工作效率，特制定本制度。

二、适用范围本制度适用于公司所有部门在图纸设计、审核、批准、发放、使用、存档和更新等过程中的管理。

三、图纸分类1. 施工图纸：包括建筑、结构、给排水、电气、暖通等专业图纸。

2. 设计图纸：包括产品设计、工艺设计等图纸。

3. 临时图纸：用于特定项目或临时任务的图纸。

四、图纸编号规则图纸应按照公司规定的编号规则进行编号，以便于管理和追溯。

五、图纸设计1. 设计人员应根据项目要求和设计规范进行图纸设计。

2. 设计图纸应清晰、准确，图面整洁，符合国家和行业标准。

六、图纸审核1. 设计图纸完成后，应由项目负责人或指定人员进行初审。

2. 审核通过后，提交给相关部门进行专业审核。

3. 审核过程中发现的问题应及时反馈给设计人员进行修改。

七、图纸批准1. 审核通过的图纸，需由公司授权的管理人员进行批准。

2. 批准后的图纸应加盖公司图纸批准章，并由批准人签字确认。

八、图纸发放1. 经批准的图纸由图纸管理部门统一发放。

2. 发放图纸时，应做好发放记录，包括日期、领用人、图纸编号等信息。

九、图纸使用1. 使用图纸的人员应妥善保管图纸，防止损坏、丢失或泄露。

2. 严禁私自复制、传播图纸。

十、图纸存档1. 所有图纸的电子版和纸质版均应进行存档。

2. 存档图纸应定期进行整理和检查，确保图纸的完整性和可追溯性。

十一、图纸更新1. 因设计变更或工艺改进需要更新图纸时，应按照设计变更流程进行。

2. 更新后的图纸应重新进行审核、批准和发放。

十二、图纸销毁1. 对于过时或作废的图纸，应由图纸管理部门进行登记，并按照公司规定进行销毁。

2. 销毁图纸应有详细记录，包括销毁日期、图纸编号、销毁原因等。

十三、图纸保密1. 所有图纸均为公司机密，未经允许，不得对外泄露。

2. 员工应遵守公司的保密制度，对图纸信息进行严格保密。

图纸自审管理制度第一章总则第一条为规范图纸自审工作，提高自审质量，保证建筑工程设计图纸的合法合规性，制定本制度。

第二条本制度适用于公司工程设计部门所有设计人员，包括设计师、工程师、技术人员等。

第三条图纸自审是指设计人员在完成设计图纸后，按照相关规范和标准，对设计图纸进行自我审核、检查、评定和确认的行为。

第四条图纸自审应当遵循科学、严谨、细致、规范的原则，确保设计图纸的质量和可靠性。

第五条图纸自审应当根据工程设计图纸的复杂程度和重要性设置不同的自审级别，并明确各级别的自审内容和要求。

第六条图纸自审不得替代专业评审和审核工作，设计人员应当积极配合专业评审和审核人员进行设计工作。

第七条设计人员应当按照有关规范和标准，对图纸自审进行记录和归档，以备查阅和审核。

第八条公司工程设计部门应当建立健全图纸自审管理制度，配备足够的自审人员，确保自审工作的顺利进行。

第二章自审人员的组成和要求第九条设计人员应当具有相应的技术资格和行业经验，具备良好的设计能力和自审素质。

第十条自审人员应当认真负责，严格执行自审要求，严禁违反规定，造成设计失误和经济损失。

第十一条自审人员应当不断学习和提高自身业务水平，积极参加各类培训和学习活动，不断提升自我审查能力。

第十二条自审人员应当具备团队合作精神，善于与他人沟通合作，共同完成设计图纸的自审工作。

第十三条自审人员应当具备较强的责任心和敬业精神，对设计图纸的准确性和完整性负责，并积极主动发现和解决问题。

第三章自审流程和方法第十四条设计人员应当在完成设计图纸后，根据设计要求和自审级别要求，确定自审范围和内容。

第十五条自审人员应当结合相关规范和标准，对设计图纸进行逐项审核，发现问题及时整改。

第十六条自审人员应当发布自审报告，记录自审过程和结果，形成自审记录，并报送设计主管审核。

第十七条自审人员应当根据设计主管的审核意见，及时修改和完善设计图纸，确保设计质量达到要求。

第十八条自审人员应当及时将自审记录和修改意见反馈给设计主管，以便下一步的设计工作进行。

设计图纸审核制度一、审核图纸的目的设计文件是组织施工的重要依据，对设计文件的熟悉与审核是一项严肃重要的技术工作。

通过审核图纸要达到以下目的：1、了解工程的整体情况和设计意图，明确技术特点和质量要求。

2、找出图纸上存在的差、错、漏等问题和错误。

3、结合施工现场调查，提出施工部署、施工安排、资源配置的初步意见，作为编制施工计划和实施性施工组织设计的依据。

4、根据设计图纸的内容，确定应收集的技术资料、标准、国家规范、实验规程等内容，做好技术保障工作。

5、为成本控相提供相对准确的科学数据。

二、职责1、图纸审核由公司总工负责牵头，设计部负责组织，设计单位、工程部、成本部、项目部、监理单位、施工单位等单位参加。

2、工程部、成本部、项目部、监理单位、施工单位等，负责在图纸审核时及时提供书面的图纸设计问题或修改设计问题的建议书。

3、由设计部负责整理图纸审核的图纸会审纪要，并在会审3日内整理完成发参与部门和单位执行。

三、审查的内容设计图纸一般由建筑总平面、建筑平、立、剖面图和建施、结施、水施、电施、设计说明等几部分组成。

图纸审查包括内业复核和外业复核。

1、内业复核内业复核主要寻找差、错、漏等问题和错误。

(1)审查施工图的张数、编号与图纸目录是否相符。

(2)施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。

(3)平面图所标注坐标、绝对标高与总图是否相符。

(4)复核工程各部位的平面几何尺寸、高程、坐标及所用材料标准是否正确合理。

2、外业复核外业复核主要是对照图纸查看核对现场原地面、构造物原地面、工程地质、征地拆迁、大、小临工程、构造物设置的位置、规模、数量等情况。

四、审查方法设计图各部分内容各自独立又相互联系，在图纸审查时应把各部分结合起来，整体地了解工程全貌，该工作由公司总工负责统一协调。

1、审查图纸时，首先仔细阅读设计说明。

在设计说明中，设计者一般对总体设计思想、设计标准、设计中的难点重点、设计图各部分之间的关系、施工人员应注意的问题等做了简明扼要的阐述，在审图时要引起足够重视。

设计图审查管理制度一、设计图审查管理制度的基本内容1. 制度的目的和适用范围设计图审查管理制度的目的是规范设计图纸的审核和管理过程，保障工程项目的质量和安全。

适用范围包括所有工程设计中涉及到的设计图纸，包括建筑结构、给排水、电气等各个方面的设计图纸。

2. 制度的依据设计图审查管理制度的依据是相关的法律法规、规范和技术标准。

制度应当结合具体工程项目的特点和要求，制定具体的审核流程和标准。

3. 制度的主要内容设计图审查管理制度的主要内容包括：审核流程、审核标准、审核人员、审核记录、审核结果的处理等。

审核流程应当明确规定审核的具体步骤和流程，审核标准应当符合相关的技术标准和规范，审核人员应当具备相应的资质和经验，审核记录应当详细和真实，审核结果的处理应当合理和及时。

二、设计图审查管理制度的实施1. 设计图审查管理制度的建立和修订设计图审查管理制度应当由工程设计单位或者建设单位组织制定，经相关部门批准后实施。

制度应当定期进行修订和更新，以适应工程项目的实际情况和要求。

2. 审核的具体流程审核的具体流程应当根据设计图纸的不同内容和特点制定具体的审核程序和标准。

审核流程应当明确制定审核的步骤和环节，确保审核的全面和准确。

3. 审核人员的培训和评估审核人员应当进行专业的培训和考核，确保审核人员具备必要的技术和能力。

审核人员的评估应当定期进行，发现问题及时纠正。

4. 审核记录的管理和保存审核记录应当详细完整，确保审核结果的真实和可靠。

审核记录应当及时进行整理和归档，保存至少5年以上，以便随时查阅。

5. 审核结果的处理审核结果应当及时进行处理，根据审核结果对设计图纸进行修改和完善。

审核结果应当由专业人员进行评估和确定，确保改动的合理和可行。

6. 审核结果的反馈审核结果应当及时反馈给设计单位和建设单位，确保相关问题能够得到及时解决。

审核结果的反馈应当真实客观，避免造成不必要的争议和风险。

三、设计图审查管理制度的盲区和改进1. 设计图审查管理制度的盲区设计图审查管理制度存在的盲区主要包括：审核标准不清晰、审核流程不合理、审核人员素质不高等。

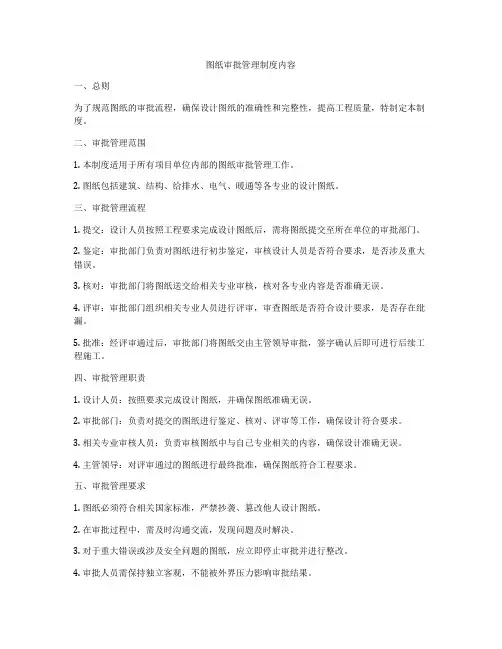

图纸审批管理制度内容一、总则为了规范图纸的审批流程，确保设计图纸的准确性和完整性，提高工程质量，特制定本制度。

二、审批管理范围1. 本制度适用于所有项目单位内部的图纸审批管理工作。

2. 图纸包括建筑、结构、给排水、电气、暖通等各专业的设计图纸。

三、审批管理流程1. 提交：设计人员按照工程要求完成设计图纸后，需将图纸提交至所在单位的审批部门。

2. 鉴定：审批部门负责对图纸进行初步鉴定，审核设计人员是否符合要求，是否涉及重大错误。

3. 核对：审批部门将图纸送交给相关专业审核，核对各专业内容是否准确无误。

4. 评审：审批部门组织相关专业人员进行评审，审查图纸是否符合设计要求，是否存在纰漏。

5. 批准：经评审通过后，审批部门将图纸交由主管领导审批，签字确认后即可进行后续工程施工。

四、审批管理职责1. 设计人员：按照要求完成设计图纸，并确保图纸准确无误。

2. 审批部门：负责对提交的图纸进行鉴定、核对、评审等工作，确保设计符合要求。

3. 相关专业审核人员：负责审核图纸中与自己专业相关的内容，确保设计准确无误。

4. 主管领导：对评审通过的图纸进行最终批准，确保图纸符合工程要求。

五、审批管理要求1. 图纸必须符合相关国家标准，严禁抄袭、篡改他人设计图纸。

2. 在审批过程中，需及时沟通交流，发现问题及时解决。

3. 对于重大错误或涉及安全问题的图纸，应立即停止审批并进行整改。

4. 审批人员需保持独立客观，不能被外界压力影响审批结果。

5. 审批结果应当及时通知设计人员，并确保设计人员对审批意见进行整改。

6. 审批过程需留存备案，确保审批工作的透明性和可追溯性。

六、其他规定1. 审批人员需经过专业培训，具备相应的专业知识和经验。

2. 审批部门应建立健全的档案管理制度，确保图纸审批记录完整保存。

3. 对于违反审批管理制度的行为，应当做出相应处理，并追究相关人员责任。

4. 在图纸审批过程中如有特殊情况需及时报告主管领导，寻求解决办法。

设计图纸的审核制度
一、图纸文件审核的目的
理解设计意图、原则、标准及关键部位的技术措施和质量要求，把图纸中存在错、差、漏等问题消除在施工前，同时发现设计上是否存在不合理的方而，及时对设计提出变更或优化，有效避免或减少施工错误。

二、各专业审核菜单及相关责任人
以项目总工为总负责人，工程部部长、计财部部长、物资、质检负责人为分项负责人，各专业技术人员为组员的图纸文件审核小组，对各工程项目的审核内容及相关责任人见《专业审核菜单及责任人表》，各子（分）公司可结合各单位的施工专业情况自行增加专业审核菜单内容。

三、图纸审核结果的传递和追溯修改
专业工程师审核结果后，项目总工师组织图纸专题会审，对审核结果进行汇总并经项目总工师审核签字后及时反馈给设计院、监理、业主等单位审批，反馈有结果后要按有关规定及时存档、传阅，并在图纸文件上及时标识，实现可追溯性。

图纸审核要按《图纸审核记录》及《图纸会议记录》进行登记。

四、责任追究
对审核不认真造成重大失误或给施工造成经济损失的责任人按公司有关规定进行处罚。

附：专业审核菜单及责任人表
图纸审核记录
图纸会审记录
专业审核菜单及责任人表。
