双代号网络计划一、双代号网络图双代号网络图是以箭线及其两端节点的编号表示工作的网络图，如图所示。

从下图中可以看出双代号网络图由箭线、节点、线路三个基本要素组成。

（一）基本要素1.箭线（工作）（1）在双代号网络图中，每一条箭线表示一项工作。

箭线的箭尾节点表示该工作的开始，箭头节点表示该工作的结束。

工作的名称标注在箭线的上方，完成该项工作所需要的持续时间标注在箭线的下方。

如图所示。

由于一项工作需用一条箭线和其箭尾和箭头处两个圆圈中的号码来表示，故称为双代号表示法。

（2）在双代号网络图中，任意一条实箭线都要占用时间、消耗资源（有时，只占时间，不消耗资源，如混凝土的养护）。

在建筑工程中，一条箭线表示项目中的一个施工过程，它可以是一道工序、一个分项工程、一个分部工程或一个单位工程，其粗细程度、大小范围的划分根据计划任务的需要来确定。

（3）在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要应用虚箭线，其表示方法如图所示。

虚箭线是实际工作中并不存在的一项虚拟工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。

联系作用是指应用虚箭线正确表达工作之间相互依存的关系；区分作用是指双代号网络图中每一项工作都必须用一条箭线和两个代号表示，若两项工作的代号相同时，应使用虚工作加以区分，如图所示；断路作用是用虚箭线断掉多余联系（即在网络图中把无联系的工作联接上了时，应加上虚工作将其断开）。

（4）在无时间坐标限制的网络图中，箭线的长度原则上可以任意画，其占用的时间以下方标注的时间参数为准。

箭线可以为直线、折线或斜线，但其行进方向均应从左向右，如图所示。

在有时间坐标限制的网络图中，箭线的长度必须根据完成该工作所需持续时间的大小按比例绘制。

（5）在双代号网络图中，各项工作之间的关系如图所示。

通常将被研究的对象称为本i 工作表示，紧排在本工作之前的工作称为紧前工作，紧排在本工作之后的工工作，用j作称为紧后工作，与之平行进行的工作称为平行工作。

双代号网络图计划基础知识[优质文档首发]1 网络图的组成双代号网络图由工作、节点、线路三个基本要素组成。

1）工作（也称为过程、活动、工序）----消耗时间及资源的项目用一根箭线和两个圈圈来表示，名称上面，持续时间下面，箭线箭尾节点表示工作开始，箭头节点表示工作结束。

圈圈中两个号码代表这项工作的名称，所以称之为双代号。

（注：非时标网络图中，箭线长度不表示时间段长度）。

工作可以分为三种：需要消耗时间和资源、只消耗时间不消耗资源、不需要时间和资源（只是表达相邻前后工作的逻辑关系虚工作）。

2）节点（也称结点、事件）表示工作开始和结束的瞬间，承上启下的作用，不需要时间或资源.3）线路网络图中从起点节点开始，沿箭线方向连续通过一系列箭线和节点，最后到达终点节点的通路称为线路。

每条线路都有自己确定的完成时间，等于该线路上各项工作持续时间总和，也称为这条线路上所有工作的计划工期。

工期最长的称为关键线路（或主要矛盾线）。

用粗箭线或双箭线连接。

关键线路特征:1)关键线路的线路时间，代表整个网络计划总工期；2)关键线路上的工作称为关键工作，没有时间储备；3)在同一网络图中，至少有一条关键线路；4)关键线路可以相互转变。

非关键线路特征：计划工期、可以有关键工作、非关键工作有时间储备、也不是一成不变的。

2 网络图绘制基本原则及注意问题网络图必须正确的表达整个工程的施工工艺流程和各种工作开展的先后顺序及他们之间的相互制约、相互依存的约束关系。

1）绘制基本原则.工作或节点的字母代号或数字编号，同一网络图中不允许重复出现。

同一个网络图中，只允许一个起节点和一个终点节点，不允许出现没有紧前工作的尾部节点或没有紧后工作的尽头节点。

不允许出现封闭循环回路。

工作箭线方向必须和主方向相应的走向，或选择与主要方向垂直的走向。

代表工作的箭线，其首尾必须都有节点，即网络中不允许出现没有开始节点的工作或没有完成节点的工作。

结语：任何一个人，都要必须养成自学的习惯，即使是今天在学校的学生，也要养成自学的习惯，因为迟早总要离开学校的！自学，就是一种独立学习，独立思考的能力。

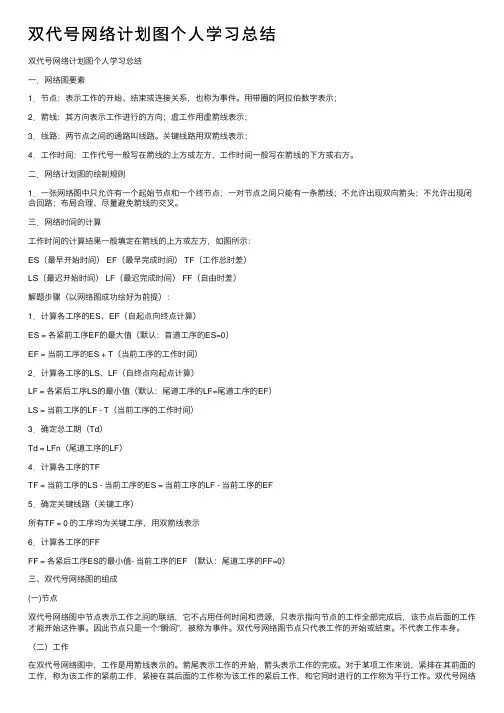

双代号⽹络计划图个⼈学习总结双代号⽹络计划图个⼈学习总结⼀．⽹络图要素1．节点：表⽰⼯作的开始、结束或连接关系，也称为事件。

⽤带圈的阿拉伯数字表⽰；2．箭线：其⽅向表⽰⼯作进⾏的⽅向；虚⼯作⽤虚箭线表⽰；3．线路：两节点之间的通路叫线路。

关键线路⽤双箭线表⽰；4．⼯作时间：⼯作代号⼀般写在箭线的上⽅或左⽅，⼯作时间⼀般写在箭线的下⽅或右⽅。

⼆．⽹络计划图的绘制规则1．⼀张⽹络图中只允许有⼀个起始节点和⼀个终节点；⼀对节点之间只能有⼀条箭线；不允许出现双向箭头；不允许出现闭合回路；布局合理、尽量避免箭线的交叉。

三．⽹络时间的计算⼯作时间的计算结果⼀般填定在箭线的上⽅或左⽅，如图所⽰：ES（最早开始时间） EF（最早完成时间） TF（⼯作总时差）LS（最迟开始时间） LF（最迟完成时间） FF（⾃由时差）解题步骤（以⽹络图成功绘好为前提）：1．计算各⼯序的ES、EF（⾃起点向终点计算）ES = 各紧前⼯序EF的最⼤值（默认：⾸道⼯序的ES=0）EF = 当前⼯序的ES + T（当前⼯序的⼯作时间）2．计算各⼯序的LS、LF（⾃终点向起点计算）LF = 各紧后⼯序LS的最⼩值（默认：尾道⼯序的LF=尾道⼯序的EF）LS = 当前⼯序的LF - T（当前⼯序的⼯作时间）3．确定总⼯期（Td）Td = LFn（尾道⼯序的LF）4．计算各⼯序的TFTF = 当前⼯序的LS - 当前⼯序的ES = 当前⼯序的LF - 当前⼯序的EF5．确定关键线路（关键⼯序）所有TF = 0 的⼯序均为关键⼯序，⽤双箭线表⽰6．计算各⼯序的FFFF = 各紧后⼯序ES的最⼩值- 当前⼯序的EF （默认：尾道⼯序的FF=0）三、双代号⽹络图的组成(⼀)节点双代号⽹络图中节点表⽰⼯作之间的联结，它不占⽤任何时间和资源，只表⽰指向节点的⼯作全部完成后，该节点后⾯的⼯作才能开始这件事。

因此节点只是⼀个“瞬间”，被称为事件。

双代号⽹络图节点只代表⼯作的开始或结束。

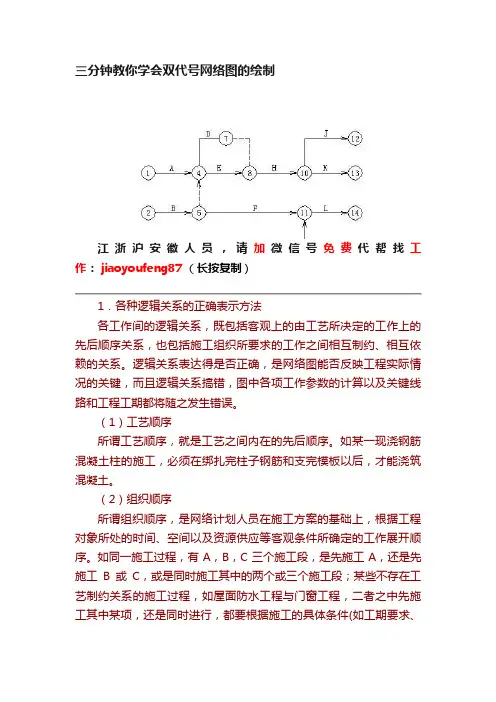

三分钟教你学会双代号网络图的绘制江浙沪安徽人员，请加微信号免费代帮找工作：jiaoyoufeng87 （长按复制）1．各种逻辑关系的正确表示方法各工作间的逻辑关系，既包括客观上的由工艺所决定的工作上的先后顺序关系，也包括施工组织所要求的工作之间相互制约、相互依赖的关系。
