初中物理钻头知识点总结
本文将着重介绍物理学中一个重要的知识点——钻头。
钻头是指用于钻孔或在地下开凿等工程中的钻石、硬质合金等刀具的统称。
在石油勘探、地质勘测和矿山开采等领域中，钻头扮演着重要的角色。
首先，我们来了解一下钻头的类型。
按功能来分，钻头可分为地质钻头、机械工程用的钻头、石油勘探用的钻头等。
按结构来分，钻头有钻头头部、钻头身段、连接部分、钻头内部的压力平衡系统、切削系统、冷却装置。
钻头的切削原理是指利用钻头上的刀具对被加工物体进行切削，使被加工物体去除一定的金属材料，并将加工后的表面形成一定形状和尺寸的工件。
在切削系统中，刀具的设计、材料的选择、刀尖的形状都对切削效果有着重要的影响。
另外，钻头的冷却装置也是一个很重要的组成部分。
在切削过程中，钻头的工件和刀具都会产生大量的热量，如果不及时散热，将会导致刀具的温升过高，甚至造成刀具的失效。
因此，冷却装置对切削效果和刀具的使用寿命都有重要影响。
在钻头的使用过程中，我们还需要考虑到钻头的使用寿命问题。
钻头的使用寿命是指钻头在一定的使用条件下能够连续工作的时间。
决定钻头使用寿命的因素有很多，比如工件的材料、硬度，切削速度、切削深度等等。
正确选用合适的钻头，并注意切削条件的选择，都是延长钻头使用寿命的关键。
总的来说，钻头是一种非常重要的刀具，广泛应用于石油勘探、地质勘测、矿山开采等领域。
了解钻头的类型、结构、切削原理、冷却装置、使用寿命等知识，对于正确使用和维护钻头都至关重要。
希望本文能对大家对钻头有更深入的了解。
石油钻采设备知识一、概述石油钻采设备是用于开采石油资源的重要工具，它包括了钻井设备、采油设备以及辅助设备。
钻井设备主要用于石油勘探和开采中的钻井作业，采油设备用于从井下输送石油和处理油气，辅助设备则提供了钻井和采油过程中所需的支持和配套设施。
二、钻井设备1. 钻机：钻机是钻井作业的核心设备，它通过旋转钻杆和钻头实现对地下岩石的钻探。
常见的钻机有人工钻机和机械钻机，其中机械钻机具有自动化程度高、作业效率高等优点。
2. 钻头：钻头是钻井设备中的重要部件，它通过旋转和冲击作用将岩石破碎并将其带到井上。
常见的钻头有钻杆钻头、钻探钻头和钻头钻头等，根据井下地质条件和作业要求选择不同类型的钻头。
3. 钻杆：钻杆是连接钻机和钻头的重要部件，它能够承受大扭矩和压力，使钻头能够顺利地进行钻井作业。
钻杆一般由多节组成，可以根据井深和作业需求进行组合使用。
4. 钻井液：钻井液是钻井过程中必不可少的介质，它能够冷却钻头、清理井底、平衡井口压力等。
钻井液一般由水、泥浆和化学添加剂等组成，根据井下地质条件和作业需求选择不同种类的钻井液。
三、采油设备1. 抽油机：抽油机是采油设备中的核心部件，它通过往返运动将油井中的石油抽到井口。
常见的抽油机有柱塞式抽油机、潜油泵和螺杆泵等，根据井深和产量选择不同类型的抽油机。
2. 油管：油管是输送石油的管道，它连接井口和油田处理设备，将井下的石油输送到地面。
油管一般由钢管制成，具有耐高压、耐腐蚀等特点，根据井深和输送能力选择不同尺寸的油管。
3. 油田处理设备：油田处理设备用于对井下的石油进行处理，包括分离油气、去除杂质、调节温度等。
常见的油田处理设备有油气分离器、油水分离器和加热炉等，根据石油的特性和处理要求选择不同设备。
四、辅助设备1. 压裂设备：压裂设备用于增加油井的产能，它通过将高压液体注入油层，使裂缝扩大，增加油气的渗透性。
常见的压裂设备有压裂车和压裂泵等，根据井深和作业需求选择不同类型的压裂设备。
PDC钻头1. 简介PDC钻头是一种常用于石油钻井的钻探工具。
PDC钻头由多个聚晶体金刚石（Polycrystalline Diamond Compact）切削元件组成，被广泛应用于地层钻探、岩石切割和石油开采中。
本文将介绍PDC钻头的结构、原理以及应用领域。
2. 结构PDC钻头主要由刀翼、钻头体和连接部分组成。
2.1 刀翼刀翼是PDC钻头的重要组成部分，通常由金刚石切削元件制成。
刀翼的数量、形状和布局对钻头的钻井性能和钻孔质量起着重要作用。
刀翼一般采用均匀分布的方式，以保证钻头在钻井过程中的均匀磨损。
2.2 钻头体钻头体是连接刀翼和连接部分的主要结构，通常由钢铁材料制成。
钻头体的设计需要考虑到钻井环境、井眼尺寸和钻头的稳定性等因素。
钻头体一般具有良好的强度和刚度，以确保钻头在高强度的钻井过程中不会发生变形或破损。
2.3 连接部分连接部分是将钻头与钻杆连接在一起的部分，通常采用标准的API连接方式。
连接部分需要具有良好的密封性和承载能力，以确保钻头和钻杆之间的传递力矩和转速。
3. 原理PDC钻头通过刀翼上的金刚石切削元件对地层进行切削和磨损，从而实现钻井的目的。
PDC钻头利用金刚石的高硬度和强大的切削能力，能够在岩石中快速切削并形成孔道。
PDC钻头的切削原理主要有两种：剪切和破碎。
3.1 剪切剪切是PDC钻头常用的切削方式之一。
当PDC钻头旋转时，刀翼上的金刚石切削元件与地层接触，通过相对运动切削地层。
金刚石的高硬度和切削元件的锋利边缘使得PDC钻头能够在地层中形成清晰而平滑的孔道。
3.2 破碎破碎是PDC钻头另一种常用的切削方式。
当地层硬度较高时，剪切切削效果可能不佳。
此时，PDC钻头通过施加较大的冲击力将地层破碎，进而形成孔道。
4. 应用领域PDC钻头广泛应用于石油、天然气和水井钻探领域。
其高效的切削能力和稳定的性能使其成为钻井操作中的重要工具。
4.1 石油钻井在石油钻井中，PDC钻头常用于垂直井、水平井和定向井的钻铤作业。
勘探钻头知识点总结图一、引言勘探钻头是石油勘探开采中的重要工具，用于在地下进行钻孔，以获取地下岩石及矿石等地质信息。
其作用是传递钻进动力、传递旋向力、清除钻孔边界岩屑和冷却孔内钻头，并传递岩屑和钻井液到地表。
本文将对勘探钻头的结构、分类、工作原理及应用进行详细的总结，以供相关专业人员深入了解和学习。
二、结构1. 钻头外壳钻头外壳是勘探钻头的外部保护层，起到减少钻头与地层摩擦，减少磨损的作用。
外壳通常由硬质合金制成，具有很高的耐磨性和强度。
2. 钻头身钻头身是钻头的主体部分，通常由坚固的合金钢或硬质合金材料制成。
其上设有切削结构，用于切削地层岩石。
3. 钻头结构钻头结构是勘探钻头中最为重要的部分，包括切削结构、导向结构和连接结构。
切削结构通常由刀片、钻头体和切削面等组成，用于切削地层岩石。
导向结构是用于控制钻头方向的部分，通常包括平面导向结构和弯曲导向结构两种。
连接结构是用于连接钻头与钻柱的部分，通常包括旋转接头及其密封部分。
三、分类根据钻头切削方式和工作环境的不同，勘探钻头可以分为多种类型，主要包括：1. 钻头按切削方式分类（1）拋采钻头：适用于软岩层，用于快速穿透，具有较强的冲击力和穿透性。
（2）钻压式钻头：适用于硬岩层，用于较慢穿透，具有较强的剪切力和耐磨性。
2. 钻头按工作环境分类（1）空气冲击式钻头：适用于露天开采及岩溶地质条件下的钻井。
（2）液压式钻头：适用于地下水位较高的钻井场合。
（3）钻插式钻头：适用于湿法钻井。
四、工作原理勘探钻头是通过钻台的旋转和推进，利用钻头本身的重量和旋转力在地层中进行切削，使岩石碎屑和钻井液一起上升至井口。
其工作原理主要包括冲击力、旋转力和制动力。
1. 冲击力冲击力是由钻头的下压重量和地层反力产生的，用于切削地层岩石。
在拋采钻头中，冲击力是由拋控器或拋泵提供的。
2. 旋转力旋转力是由钻台产生的，通过钻柱传递给钻头，用于使钻头旋转并切削地层岩石。
3. 制动力制动力主要由钻头与地层的摩擦力提供，用于保持钻头钻进的稳定性。

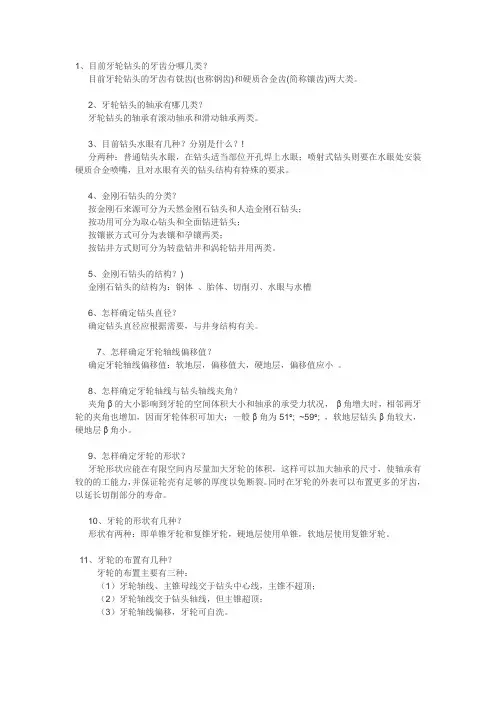

1、目前牙轮钻头的牙齿分哪几类？目前牙轮钻头的牙齿有铣齿(也称钢齿)和硬质合金齿(简称镶齿)两大类。
2、牙轮钻头的轴承有哪几类？牙轮钻头的轴承有滚动轴承和滑动轴承两类。
3、目前钻头水眼有几种？分别是什么？!分两种：普通钻头水眼，在钻头适当部位开孔焊上水眼；喷射式钻头则要在水眼处安装硬质合金喷嘴，且对水眼有关的钻头结构有特殊的要求。
4、金刚石钻头的分类？按金刚石来源可分为天然金刚石钻头和人造金刚石钻头；按功用可分为取心钻头和全面钻进钻头；按镶嵌方式可分为表镶和孕镶两类；按钻井方式则可分为转盘钻井和涡轮钻井用两类。
5、金刚石钻头的结构？)金刚石钻头的结构为：钢体、胎体、切削刃、水眼与水槽6、怎样确定钻头直径？确定钻头直径应根据需要，与井身结构有关。
7、怎样确定牙轮轴线偏移值？确定牙轮轴线偏移值：软地层，偏移值大，硬地层，偏移值应小。
8、怎样确定牙轮轴线与钻头轴线夹角？夹角β的大小影响到牙轮的空间体积大小和轴承的承受力状况，β角增大时，相邻两牙轮的夹角也增加，因而牙轮体积可加大；一般β角为51°; ~59°; ，软地层钻头β角较大，硬地层β角小。
9、怎样确定牙轮的形状？牙轮形状应能在有限空间内尽量加大牙轮的体积，这样可以加大轴承的尺寸，使轴承有较的的工能力，并保证轮壳有足够的厚度以免断裂。
同时在牙轮的外表可以布置更多的牙齿，以延长切削部分的寿命。
10、牙轮的形状有几种？形状有两种：即单锥牙轮和复锥牙轮，硬地层使用单锥，软地层使用复锥牙轮。
11、牙轮的布置有几种？牙轮的布置主要有三种：（1）牙轮轴线、主锥母线交于钻头中心线，主锥不超顶；（2）牙轮轴线交于钻头轴线，但主锥超顶；（3）牙轮轴线偏移，牙轮可自洗。
12、牙轮上牙齿怎样布置比较合理？牙齿在牙轮上的排列布置直接影响钻头的钻进效率，因此是非常重要的。
（1）在钻头每转一周中，牙齿应全部破碎井底。
（2）牙轮在重复滚动时应使牙齿不致落入别的齿已破碎的旧坑内，因此应使钻头转动一周每个齿圈在井底滚动的周长与齿距之比值不为整数，且各齿圈之距不应大于井底破碎坑之宽。
钻头科普知识1、钻头分类、各自主要用途、特点；分类：目前石油钻井中使用的钻头主要有三类，即牙轮钻头，金刚石材料钻头及刮刀钻头。
金刚石材料钻头按破岩原件材料分为天然金刚石钻头，聚晶金刚石复合片钻头（简称PDC钻头）以及热稳定性聚晶金刚石钻头（简称TSP钻头）聚晶金刚石钻头按照切削齿的形状不同又可分为圆柱聚晶金刚石钻头或三角聚晶金刚石钻头；TSP钻头亦可分为圆柱TSP钻头和三角TSP钻头。
PDC钻头按钻头冠材料和切削齿结构划分又可分为胎体PDC钻头和钢体PDC钻头两类。
用途：在油用钻头中按主要用途分有以下几类：全面钻进钻头（常规钻头）造斜钻头：用于造斜段井位，钻头保径段较短小取芯钻头：用于取芯，根据内外径的不同配备不同的取芯工具双芯扩眼钻头：分领眼钻头与扩眼钻头两部分2、钻头型号示意；8.附加说明7.设计分类号6.钻头头型5.刀翼数量4. PDC 齿的直径3.钻头用途2.钻头类型钻头直径1. 第一字段为阿拉伯数字表示钻头直径，可以用英寸和毫米表示，前面的阿拉伯数字表示钻头外径（双芯钻头表示钻头通径），后面的阿拉伯数字表示钻头内径（非取芯钻头省略）。
2.第二字段为一个英文字母，表示钻头类型（包括冠体材料和切削齿）。
字母钻头类型M 胎体式PDC钻头S 钢体式PDC钻头N 胎体式天然金刚石钻头C 胎体式人造圆柱聚晶金刚石钻头T 胎体式人造三角聚晶金刚石钻头I 胎体式孕镶人造单晶金刚石钻头3.第三字段为一个英文字母，表示钻头用途。
字母钻头用途D 钻进（Drill）钻头C 取芯(Core)钻头B 双(Bi-)心钻头4.第四字段为一个阿拉伯数字，表示PDC 齿的直径。
数字PDC 齿的直径0 10mm以下Less than 10mm1 10mm2 22mm3 13mm6 16mm9 19mm5.第五字段为一个阿拉伯数字，表示钻头的刀翼数量，4表示4个刀翼，5表示5个刀翼，以此类推。
0表示非刀翼式布齿，1表示11个刀翼，2表示12个刀翼和12刀翼以上。
石油钻井的钻头选择与操作流程石油钻井是石油工业中一项至关重要的环节，钻头的选择和操作流程对于钻井作业的效率和质量有着重要的影响。
本文将探讨石油钻井中钻头的选择与操作流程。
一、钻头的选择1. 钻头类型在石油钻井中，常用的钻头类型包括三翼钻头、切削结构钻头和钻进钻头。
三翼钻头适用于软、中硬地层，切削结构钻头适用于硬地层，而钻进钻头则适用于岩石地层。
2. 钻头尺寸钻头尺寸的选择应根据井眼尺寸和井口尺寸来确定。
一般情况下，井眼尺寸的选择应考虑到地层条件以及钻井液的循环能力。
3. 钻头质量选择钻头时需要考虑到钻头的质量。
一般来说，质量较好的钻头具有更长的使用寿命和更好的钻进效果。
因此，选择具有良好声誉和高品质的供应商是至关重要的。
二、操作流程1. 钻头安装钻头安装是钻井作业中的第一步。
首先，需要将钻头与钻杆连接，确保连接牢固可靠。
然后，将钻头从钻井井口降下到井底，同时要注意保持钻杆的直线，以避免出现卡钻等问题。
2. 钻井液的循环钻井液的循环是钻井作业中的关键环节。
循环钻井液可以有效冷却钻头，清除井底层状物和带走地层碎屑，同时还能维持井眼壁的稳定。
在进行循环钻井液时，需要根据井眼尺寸和地层条件调整钻井液的流量和压力。
3. 钻头进尺与转速控制钻头的进尺与转速的控制直接影响钻井的效率和质量。
进尺速度过快可能导致钻头过度磨损或损坏，而速度过慢则会延长钻井工期。
因此，需要根据地层条件和钻头类型合理控制钻头的进尺速度和转速。
4. 钻井参数的监测与调整在钻井作业过程中，需要不断监测钻井参数，并根据监测结果进行相应的调整。
常见的钻井参数包括钻井液的流量和压力、钻井液的循环速度、钻头的进尺速度和转速等。
通过及时监测和调整参数，可以确保钻井作业的安全和高效进行。
5. 钻头更换与维护随着钻井的进行，钻头可能会受到磨损或损坏，需要及时更换。
当钻头磨损到一定程度时，应根据实际情况选择合适的时间进行更换。
此外，定期进行钻头维护同样重要，可以延长钻头的使用寿命和提高钻进效果。
三牙轮钻头的认识与使用钻井公司李卫岭三牙轮钻头的认识与使用一、钻头的分类二、三牙轮钻头的认识二三牙轮钻头的认识三、钻头的使用和优选三钻头的使用和优选四、钻头失效分析四钻头失效分析目前石油钻井中使用的钻头分为刮刀钻头目前石油钻井中使用的钻头分为刮刀钻头、牙轮钻头、金刚石钻头三大类型。
牙轮钻头金刚石钻头三大类型河南油田所使用的钻进钻头主要是牙轮钻头和少量的金刚石复合片－－－PDC钻头。
刮刀钻头已淘汰不用。
刮刀钻头刮刀钻头有双翼刮刀、三翼刮刀、四翼刮刀之分，最常见的为三翼刮刀钻头的为三翼刮刀钻头。
牙轮钻头牙轮钻头按牙轮数目分有单牙轮钻头、双牙轮钻头、三牙轮钻头、多牙轮钻头。
最常见的为三牙轮钻头。
轮钻头多牙轮钻头最常见的为三牙轮钻头金刚石钻头金刚石钻头按金刚石来源分为天然金刚石钻头、人造金刚石钻头两大类。
石钻头两大类三牙轮钻头的认识与使用一、钻头的分类二、三牙轮钻头的认识二三牙轮钻头的认识三、牙轮钻头使用和优选三牙轮钻头使用和优选四、钻头失效分析四钻头失效分析二二、三牙轮钻头的认识钻头结构钻头认识工作原理二、三牙轮钻头的认识牙轮钻头主要有巴掌、轴承、牙轮、水眼、储油系统等部分组成。
部分组成二二、三牙轮钻头的认识三牙轮钻头结构牙轮钻头结构轴承结构切削结构储油系统钻头喷嘴㈠牙轮钻头的结构1、轴承结构：钻头轴承有三种：滚动轴承、滑动轴承、卡簧滑动轴承。
卡簧滑动轴承是主要为国外厂家产品，国内牙轮钻头的轴承绝大多数只有滚动轴承和滑动轴承二种。
轴承二种㈠牙轮钻头的结构1、轴承结构㈠牙轮钻头的结构1、轴承结构问题：GA114、HJT517G钻头的轴承属于哪种？二二、三牙轮钻头的认识三牙轮钻头结构牙轮钻头结构轴承结构切削结构储油系统钻头喷嘴㈠牙轮钻头的结构2、切削结构-----牙轮与牙齿牙轮是一个锥体，分为单锥和复锥两种。
单锥由主锥和背组成，单锥牙轮在井底的运动为纯滚动，适应于硬地层钻井；复锥由主锥、副锥和背锥三部分组成，这种牙轮在井底工作除了滚动外，还产生滑动，适应于较软地层钻井。
石油钻井设备与工具：钻头选型引言石油钻井是指利用钻井设备和工具，将钻头穿过地表，钻取深井以开采石油的过程。
钻头作为钻井过程中最为重要的装备之一，直接影响到钻井效率和成本。
本文将介绍石油钻井中常见的钻头类型和选型要点。
钻头类型1. 固体钻头固体钻头是最常见的钻井设备之一，也称为钻具齿轮。
它由钢制材料制成，具有较高的强度和耐磨性。
固体钻头的齿面通常由刃齿组成，可以分为以下几类：•钢牙钻头：与常规钻头相比，钢牙钻头通常具有更锐利的齿面，并且能够在不同地层中产生更高的钻速。
•硬质合金钻头：硬质合金钻头通常由碳化钨等硬质合金材料制成。
与钢牙钻头相比，硬质合金钻头具有更高的耐磨性和强度，适用于较坚硬的地层。
•钻石钻头：钻石钻头是一种使用天然或合成钻石齿面的钻头。
它具有卓越的耐磨性和韧性，特别适用于极硬岩石的钻井。
2. PDC钻头多片刃钻头（PDC钻头）是一种使用聚晶立方硼氮（PDC）刃齿的钻头。
PDC刃齿由钳工加工制成，具有较大的强度和耐磨性。
与传统钻头相比，PDC钻头具有以下优点：•高钻速：PDC钻头的刃齿布置合理，摩擦小，因此钻头可以以更高的速度进入地层，提高钻井效率。
•高耐磨性：PDC刃齿由聚晶立方硼化氮制成，具有优异的硬度和韧性，能够抵抗地层中的磨损，延长钻头寿命。
•适用范围广：PDC钻头适用于各种地层，包括软岩、半硬岩和脆性岩石。
3. 液压钻头液压钻头是一种采用液压装置驱动的钻头。
液压钻头尤其适用于钻井深度较大的场合，可以提供足够的推力和扭矩。
液压钻头的主要优点包括：•高扭矩输出：液压钻头通过液压系统获得动力，能够提供较大的扭矩输出，以应对钻井深度较大的情况。
•适应性强：液压钻头适用于各种地层情况，包括软岩、半硬岩和硬岩，具有较强的适应性。
•鲁棒性：液压钻头结构简单，没有复杂的机械零件，因此鲁棒性较高。
钻头选型要点在选择钻头时，需要考虑以下几个关键要点：1. 钻井目标钻井目标是选择钻头的首要考虑因素。
