深部巷道位移实时监测系统应用

深部位移在震后滑坡的监测应用随着地震频率的增加，地震引发的次生灾害也越来越受到人们的关注。

地震引发的滑坡灾害是一种常见的次生灾害。

地震发生后，地震波和地下应力的变化会引起土体的变形和破坏，从而诱发滑坡。

对地震后滑坡进行监测和预警具有重要意义。

本文将介绍深部位移在震后滑坡监测中的应用，并分析该技术在地震灾害防治中的作用。

一、深部位移监测技术深部位移监测技术是通过在地表或地下埋设监测仪器，实时监测地层变形和位移的技术。

在地震发生后，地下岩土体会发生变形和位移，这些变形和位移的信息可以通过深部位移监测技术获得。

目前，常用的深部位移监测技术包括地下应力监测、地下水位监测、地下位移监测等。

这些监测技术可以实时、准确地获取地下岩土体的变形和位移信息，为地震后滑坡的监测提供了重要技术支持。

1. 提供滑坡预警信息地震发生后，地下岩土体受到地震波和地下应力的影响，会发生变形和位移。

深部位移监测技术可以实时监测地下岩土体的变形和位移情况，为滑坡的发生提供预警信息。

通过监测地下岩土体的变形和位移信息，可以及时发现滑坡的迹象，并提前进行预警和防范措施，最大程度地减少滑坡灾害对人们生命财产造成的损失。

2. 评估滑坡危险性深部位移监测技术还可以对滑坡的危险性进行评估。

通过监测地下岩土体的变形和位移情况，结合地震发生后的地质条件变化，可以对可能发生滑坡的地段进行危险性评估。

根据监测数据，可以对滑坡的发生概率和影响范围进行科学评估，为相关部门制定应对措施提供参考依据。

3. 监测滑坡的演化过程地震发生后，滑坡往往会发生演化过程，从初期的滑动到后期的扩展和发展。

通过深部位移监测技术，可以实时监测滑坡的演化过程，了解滑坡的活动规律和变化趋势。

这对于预测滑坡的发展方向和速度，及时采取应对措施具有重要意义。

随着科技的进步，深部位移监测技术不断得到改进和完善。

目前，一些新型的深部位移监测仪器已经应用于地震灾害监测中，提高了监测数据的精度和准确性。

第1篇一、引言随着我国经济的快速发展，基础设施建设、交通运输、能源等领域对位移监测的需求日益增长。

位移监测系统作为一种重要的监测手段，能够实时、准确地获取被监测对象的位移变化信息，为相关领域的安全生产、工程建设和设备维护提供有力保障。

本文针对位移监测系统的需求，提出了一种综合解决方案，旨在提高监测精度、降低成本、简化操作，满足不同应用场景的需求。

二、位移监测系统概述位移监测系统是一种通过测量被监测对象的位置变化，以实现对位移、倾斜、沉降等物理量的监测的自动化系统。

系统主要由传感器、数据采集与传输模块、数据处理与分析模块、显示与报警模块等组成。

1. 传感器：传感器是位移监测系统的核心部件，负责将物理量转换为电信号。

常见的传感器有位移计、倾斜仪、水准仪等。

2. 数据采集与传输模块：数据采集与传输模块负责将传感器采集到的数据传输到数据处理与分析模块。

常用的传输方式有有线传输、无线传输等。

3. 数据处理与分析模块：数据处理与分析模块对采集到的数据进行处理、分析和存储，为用户提供实时、准确的监测数据。

4. 显示与报警模块：显示与报警模块负责将监测数据以图形、曲线等形式展示给用户，并对异常情况进行报警。

三、位移监测系统解决方案1. 系统架构位移监测系统采用模块化设计，分为硬件模块和软件模块。

硬件模块包括传感器、数据采集与传输模块、数据处理与分析模块、显示与报警模块等；软件模块包括数据采集软件、数据处理与分析软件、显示与报警软件等。

2. 传感器选型根据被监测对象的特点和需求，选择合适的传感器。

以下是几种常见的传感器及其特点：（1）位移计：适用于测量线性位移，具有高精度、高分辨率、抗干扰能力强等特点。

（2）倾斜仪：适用于测量角度变化，具有高精度、高稳定性、抗干扰能力强等特点。

（3）水准仪：适用于测量高程变化，具有高精度、高分辨率、抗干扰能力强等特点。

3. 数据采集与传输模块（1）有线传输：采用有线传输方式，具有传输速度快、稳定性高、抗干扰能力强等特点。

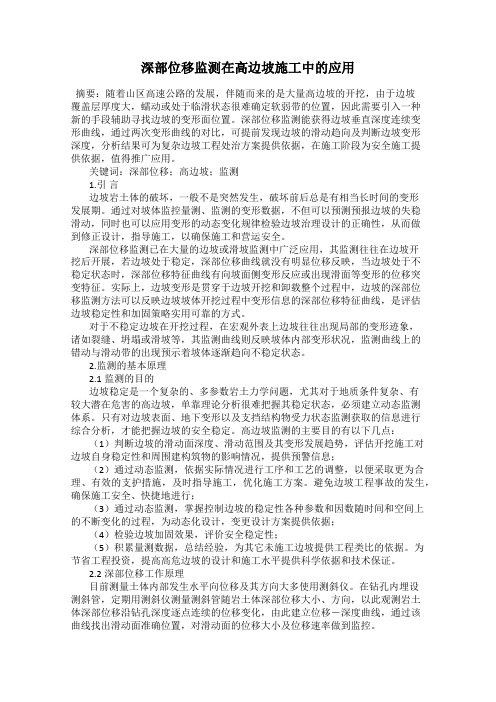

深部位移监测在高边坡施工中的应用摘要：随着山区高速公路的发展，伴随而来的是大量高边坡的开挖，由于边坡覆盖层厚度大，蠕动或处于临滑状态很难确定软弱带的位置，因此需要引入一种新的手段辅助寻找边坡的变形面位置。

深部位移监测能获得边坡垂直深度连续变形曲线，通过两次变形曲线的对比，可提前发现边坡的滑动趋向及判断边坡变形深度，分析结果可为复杂边坡工程处治方案提供依据，在施工阶段为安全施工提供依据，值得推广应用。

关键词：深部位移；高边坡；监测1.引言边坡岩土体的破坏，一般不是突然发生，破坏前后总是有相当长时间的变形发展期。

通过对坡体监控量测、监测的变形数据，不但可以预测预报边坡的失稳滑动，同时也可以应用变形的动态变化规律检验边坡治理设计的正确性，从而做到修正设计，指导施工，以确保施工和营运安全。

深部位移监测已在大量的边坡或滑坡监测中广泛应用，其监测往往在边坡开挖后开展，若边坡处于稳定，深部位移曲线就没有明显位移反映，当边坡处于不稳定状态时，深部位移特征曲线有向坡面侧变形反应或出现滑面等变形的位移突变特征。

实际上，边坡变形是贯穿于边坡开挖和卸载整个过程中，边坡的深部位移监测方法可以反映边坡坡体开挖过程中变形信息的深部位移特征曲线，是评估边坡稳定性和加固策略实用可靠的方式。

对于不稳定边坡在开挖过程，在宏观外表上边坡往往出现局部的变形迹象，诸如裂缝、坍塌或滑坡等，其监测曲线则反映坡体内部变形状况，监测曲线上的错动与滑动带的出现预示着坡体逐渐趋向不稳定状态。

2.监测的基本原理2.1监测的目的边坡稳定是一个复杂的、多参数岩土力学问题，尤其对于地质条件复杂、有较大潜在危害的高边坡，单靠理论分析很难把握其稳定状态，必须建立动态监测体系。

只有对边坡表面、地下变形以及支挡结构物受力状态监测获取的信息进行综合分析，才能把握边坡的安全稳定。

高边坡监测的主要目的有以下几点：（1）判断边坡的滑动面深度、滑动范围及其变形发展趋势，评估开挖施工对边坡自身稳定性和周围建构筑物的影响情况，提供预警信息；（2）通过动态监测，依据实际情况进行工序和工艺的调整，以便采取更为合理、有效的支护措施，及时指导施工，优化施工方案。

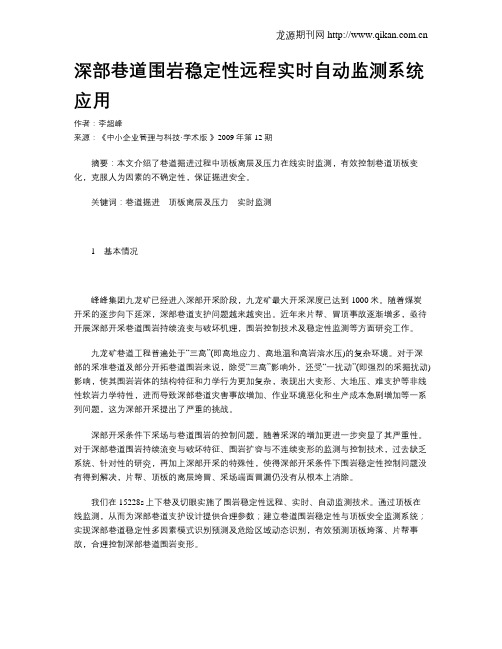

深部巷道围岩稳定性远程实时自动监测系统应用作者：李超峰来源：《中小企业管理与科技·学术版》2009年第12期摘要：本文介绍了巷道掘进过程中顶板离层及压力在线实时监测，有效控制巷道顶板变化，克服人为因素的不确定性，保证掘进安全。

关键词：巷道掘进顶板离层及压力实时监测1基本情况峰峰集团九龙矿已经进入深部开采阶段，九龙矿最大开采深度已达到1000米。

随着煤炭开采的逐步向下延深，深部巷道支护问题越来越突出。

近年来片帮、冒顶事故逐渐增多，亟待开展深部开采巷道围岩持续流变与破坏机理，围岩控制技术及稳定性监测等方面研究工作。

九龙矿巷道工程普遍处于“三高”(即高地应力、高地温和高岩溶水压)的复杂环境。

对于深部的采准巷道及部分开拓巷道围岩来说，除受“三高”影响外，还受“一扰动”(即强烈的采掘扰动)影响，使其围岩岩体的结构特征和力学行为更加复杂，表现出大变形、大地压、难支护等非线性软岩力学特性，进而导致深部巷道灾害事故增加、作业环境恶化和生产成本急剧增加等一系列问题，这为深部开采提出了严重的挑战。

深部开采条件下采场与巷道围岩的控制问题，随着采深的增加更进一步突显了其严重性。

对于深部巷道围岩持续流变与破坏特征、围岩扩容与不连续变形的监测与控制技术，过去缺乏系统、针对性的研究，再加上深部开采的特殊性，使得深部开采条件下围岩稳定性控制问题没有得到解决，片帮、顶板的离层垮冒、采场端面冒漏仍没有从根本上消除。

我们在15228s上下巷及切眼实施了围岩稳定性远程、实时、自动监测技术。

通过顶板在线监测，从而为深部巷道支护设计提供合理参数；建立巷道围岩稳定性与顶板安全监测系统；实现深部巷道稳定性多因素模式识别预测及危险区域动态识别，有效预测顶板垮落、片帮事故，合理控制深部巷道围岩变形。

2监测原理及系统组成2.1在九龙矿建立深部开采采动应力及顶板位移在线监测系统，建立起700米监测巷道；该系统包括监控数据服务器，数据采集与分析软件，压力与位移传感器及传输电缆等。

深部位移监测方法及其应用深部位移监测方法及其应用深部位移监测方法广泛用于边坡、滑坡和城市深基坑监测中。

本文主要通过这三个方面详细介绍深部位移监测方法。

对于大部分实际工程（边坡、滑坡和城市基坑工程），深部位移监测一般均采用钻孔测斜仪。

所以首先介绍钻孔测斜仪器的原理。

1.钻孔测斜仪的原理在岩土工程领域，测斜仪主要用于测量土体运动，诸如：可能产生在不稳固边坡（滑坡）或挖方过程中周围的侧向运动等。

也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置和偏差，以及在回填、筑堤和地下储罐中土体的沉陷等。

深部位移监测仪器采用活动式钻孔测斜仪。

首先在监测位置钻探一定深度( 至滑动面以下) 的竖直孔，并且安设PVC 测斜管，测斜管的底部一般嵌入稳定的地层3 m ～ 5 m，测斜管内有沿坡体滑动方向、垂直坡体滑动方向的导向槽2 组，测斜仪滑轮在导向槽内移动。

滑动式测斜仪主要由五部分组成：滑动式探头（探测器）、便携式数据采集仪、数据传输电缆、内置导向槽测斜管、旋转式探测仪。

其中测头的精度、数据采集仪的转换精度、数据处理的正确性、测斜管的质量以及使用中的问题往往会决定测斜仪精度的主要因素。

岩土体内部位移的测量、计算方法分为正序和倒序，即从地面向深处计算或者从深处向地面计算。

一般情况下，倒序计算时需将测管深入至不变的基础处，如基岩；正序时，测协管管口处的方位，需要使用经纬仪等仪器对不同时间的确切位置进行确定，以便对测试结果进行修正。

所有这些场合，通常要安装一根测斜管，将其安装在地下的钻孔内、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。

该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。

探头连在和读数仪相连的电缆的一端，用于观测与测斜管相关联的竖直（或水平）倾斜量，并以这种方式测量由土体运动所引起的任何倾斜量的变化。

为了获得安装了测斜管的土体周围一个全面的观测报告，必须沿测斜管进行一系列倾斜测量。

常规的测斜仪探头有两组滑轮，距离相隔0.5 米，将探头放到测斜管底部并开始读数。

深部位移监测方法及其应用深部位移监测是利用现代技术手段对工程与自然结构物的深部位移进行实时监测，以确保其安全性，包括建筑物、桥梁、隧道、坝等。

对于这些结构物而言，深部位移对结构整体强度、稳定性和安全性的影响是不可忽视的。

因此，准确监测深部位移是保障结构物安全的重要手段。

（1）张力计法张力计法是一种监测深部土体位移的经典方法。

主要将张力计植入土体中，通过测量两端受力的差值，计算出目标点的变形量。

该方法具有准确度高、可靠性强的特点。

（2）测斜仪法测斜仪法广泛应用于复杂土挡墙、岩质斜坡和岩土交界处深部位移监测。

通过在目标点附近埋设传感器，并在其上部安装斜板，再根据斜板与水平面夹角的变化量来计算出目标点的变形量。

（3）重力式应变计法该方法利用重力的作用来检测深部结构的微小位移。

将应变计安装在目标点上方，通过重力引起的应变变化来计算目标点的变形量。

该方法具有响应速度快、适用范围广的优点。

（4）声波反射法声波反射法是一种应用于深部位移监测的非接触式方法。

该方法利用声波在不同介质之间的反射来测量结构的深度和位置变化。

通过监测反射信号的强度和特性来计算出目标点的变形量。

深部位移监测被广泛应用于许多领域中，包括：（1）岩土工程：通过监测土体的变形量来确定基础的稳定性，在工程设计过程中进行调整。

（2）大坝工程：监测水坝的深部位移，避免由于破坏性变形导致流体泄漏和结构倒塌。

（3）交通工程：通过深部位移监测来确保公路、铁路和桥梁的稳定性和安全性，从而提高交通运输的效率。

（4）建筑工程：对于高层建筑、地下工程和复杂结构物，深部位移监测是确保其稳定性和安全性不可或缺的。

总之，深部位移监测是现代建筑和工程领域中不可缺少的一环，能够确保结构物的稳定性和安全性。

各种深部位移监测方法的不断发展和创新，为解决结构物安全问题提供了越来越全面和准确的技术手段。

深部位移在震后滑坡的监测应用随着地震频发和破坏性地震的增加，对于地震灾害的监测和预警成为了一项重要的工作。

而震后滑坡是地震灾害中常见的一个现象，深部位移的监测可以在滑坡发生前及时发现位移的变化，从而提早预警并采取必要的措施。

深部位移的监测是通过一系列的测量设备和方法来实现的。

常见的设备包括倾斜计、测斜仪、位移传感器等。

这些设备会被安装在滑坡体内或者附近的地点，可以实时地测量和记录地表或者地下的位移变化。

监测数据会被传输到监测中心进行分析和处理。

在震后滑坡的监测中，深部位移的数据可以用来预测和评估滑坡体的稳定性。

地震会产生强烈的地震波，这些地震波会导致地层发生位移。

通过监测地下的位移，可以了解地层的变化情况，从而判断滑坡发生的概率和可能的触发条件。

深部位移监测能够提供实时的监测数据，这对于采取紧急预警和救援措施非常重要。

一旦监测数据显示滑坡体内的位移达到一定的警戒值，就可以预警并采取相应的措施，比如疏散附近居民、限制交通、加固滑坡体等，从而最大限度地减少人员伤亡和财产损失。

深部位移监测也可以用来研究滑坡体的稳定性和动力学特性。

通过长期的监测和数据分析，可以了解滑坡体的变化规律、滑坡体结构的强度和变形特点等，为灾害预防和防治提供科学依据和参考。

需要注意的是，深部位移监测在震后滑坡中的应用存在一定的挑战和困难。

滑坡体内部是一个复杂的地质体系，地下情况复杂多变，选择合适的监测点位和设备是一个技术活。

滑坡发生的过程是复杂的，不仅受地震影响，还可能受到降雨、地下水位变化等因素的影响，如何将这些因素考虑进去并精准地判断滑坡的发生时间和规模也是一个难题。

深部位移监测在震后滑坡的监测应用中具有重要的作用。

通过监测地下位移，可以预测和评估滑坡体的稳定性，及时预警并采取必要的救援措施。

深部位移监测还可以用来研究滑坡体的稳定性和动力学特性，为灾害预防和防治提供科学依据和参考。

深部位移监测在应用中仍然面临一些挑战和困难，需要进一步的技术研究和改进。

深部位移在震后滑坡的监测应用地震是地球内部能量释放的一种自然现象，而地震后滑坡是其余波效应的一种常见地质灾害。

地震引发的滑坡可以造成严重的人员伤亡和财产损失，因此对于地震后滑坡的监测和预警显得尤为重要。

而在滑坡监测中，深部位移监测技术成为了一种重要的手段，它能够帮助我们更准确地了解滑坡的发生和演化过程，提前发现滑坡危险，从而采取有效的预警和保护措施，减少地震滑坡对人类和环境的损害。

一、深部位移监测技术的原理深部位移监测技术是一种利用地震波在地下传播的方法来监测地下岩土体位移的技术。

地震波是地震过程中产生的一种机械波，它能够穿过岩土体并在不同密度和速度的岩土界面上发生折射、反射和散射。

通过对地震波的监测和分析，可以获取到地下岩土体中的位移和变形信息。

二、深部位移监测技术在地震后滑坡监测中的应用地震后滑坡的监测是一项复杂而又重要的工作，它涉及到地震波传播、滑坡体位移、岩土体力学性质等多个方面的知识。

而深部位移监测技术能够为地震后滑坡的监测提供关键的支持和帮助。

1. 提供滑坡识别和边界划分的依据地震后滑坡多发生在地震震中区或附近，而震中区域的地震波传播路径和速度变化对地下岩土体的位移有着敏感的反应。

通过深部位移监测技术可以对震中区域进行地震波监测，从而获得地下岩土体的位移信息。

通过分析地下岩土体的位移情况，可以识别出潜在的滑坡体并对滑坡的边界进行划分，这为滑坡的监测和预警提供了重要的参考和依据。

2. 实时监测滑坡体的位移和变形地震后滑坡的发展过程往往是一个动态的过程，滑坡体的位移和变形状态在短时间内可能会发生较大的变化。

而深部位移监测技术能够实时地监测滑坡体的位移和变形，通过地震波传播路径和速度的变化来获取滑坡体的位移信息。

这样一来，可以对滑坡体的发展情况进行及时跟踪和监测，为滑坡的演化过程提供了有效的数据支持。

3. 评估滑坡体的危险性和稳定性地震后滑坡的危险性和稳定性对于灾害防范和救灾工作具有重要的意义。

深井岩巷典型围岩深部位移监测及结果分析郭忠华，郭 靖（吕梁学院矿业工程系，山西　吕梁　０３３０００）摘 要：深部巷道的围岩稳定性对矿山正常安全生产起着重要作用。

本文针对某铅锌矿深部开采过程中出现的巷道围岩稳定性问题，采用围岩多点位移计进行深部围岩位移监测，分析监测数据，判定围岩稳定状态，揭示了该矿山深部岩巷围岩变形达到破坏所需的时间和可能的变形松动区域。

进而及时验证了已有支护设计、支护参数的合理性与科学性，进一步优化支护方案，有效提高巷道支护质量。

关键词：深部巷道；巷道支护；深部位移检测；锚网支护中图分类号：ＴＤ３２３ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２０）１７－０１９８－２Deep displacement monitoring and result analysis of typical surrounding rock in deep mine rock roadwayGUO Zhong-hua, GUO Jing（Ｄｅｐａｒｔｍｅｎｔ　ｏｆ　ｍｉｎｉｎｇ　ｅｎｇｉｎｅｅｒｉｎｇ，　Ｌｕｌｉａｎｇ　Ｕｎｉｖｅｒｓｉｔｙ，Ｌｖｌｉａｎｇ　０３３０００，Ｃｈｉｎａ）Abstract:　Ｔｈｅ　ｓｔａｂｉｌｉｔｙ　ｏｆ　ｓｕｒｒｏｕｎｄｉｎｇ　ｒｏｃｋ　ｏｆ　ｄｅｅｐ　ｒｏａｄｗａｙ　ｐｌａｙｓ　ａｎ　ｉｍｐｏｒｔａｎｔ　ｒｏｌｅ　ｉｎ　ｎｏｒｍａｌ　ａｎｄ　ｓａｆｅ　ｐｒｏｄｕｃｔｉｏｎ　ｏｆ　ｍｉｎｅ．　Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，　ｉｎ　ｖｉｅｗ　ｏｆ　ｔｈｅ　ｓｔａｂｉｌｉｔｙ　ｏｆ　ｔｈｅ　ｓｕｒｒｏｕｎｄｉｎｇ　ｒｏｃｋ　ｉｎ　ｔｈｅ　ｄｅｅｐ　ｍｉｎｉｎｇ　ｐｒｏｃｅｓｓ　ｏｆ　ａ　ｌｅａｄ－ｚｉｎｃ　ｍｉｎｅ，　ｔｈｅ　ｄｉｓｐｌａｃｅｍｅｎｔ　ｏｆ　ｔｈｅ　ｄｅｅｐ　ｓｕｒｒｏｕｎｄｉｎｇ　ｒｏｃｋ　ｗａｓ　ｍｏｎｉｔｏｒｅｄ　ｂｙ　ｕｓｉｎｇ　ｔｈｅ　ｍｕｌｔｉ－ｐｏｉｎｔ　ｄｉｓｐｌａｃｅｍｅｎｔ　ｍｅｔｅｒ　ｏｆ　ｔｈｅ　ｓｕｒｒｏｕｎｄｉｎｇ　ｒｏｃｋ，　ａｎｄ　ｔｈｅ　ｍｏｎｉｔｏｒｉｎｇ　ｄａｔａ　ｗｅｒｅ　ａｎａｌｙｚｅｄ　ｔｏ　ｄｅｔｅｒｍｉｎｅ　ｔｈｅ　ｓｔａｂｌｅ　ｓｔａｔｅ　ｏｆ　ｔｈｅ　ｓｕｒｒｏｕｎｄｉｎｇ　ｒｏｃｋ，　ｒｅｖｅａｌｉｎｇ　ｔｈｅ　ｔｉｍｅ　ｎｅｅｄｅｄ　ｆｏｒ　ｔｈｅ　ｄｅｆｏｒｍａｔｉｏｎ　ｏｆ　ｔｈｅ　ｄｅｅｐ　ｒｏｃｋ　ｒｏａｄｗａｙ　ｔｏ　ｒｅａｃｈ　ｔｈｅ　ｆａｉｌｕｒｅ　ａｎｄ　ｔｈｅ　ｐｏｓｓｉｂｌｅ　ｄｅｆｏｒｍａｔｉｏｎ　ａｎｄ　ｌｏｏｓｅｎｅｓｓ　ａｒｅａ．Ｆｕｒｔｈｅｒｍｏｒｅ，ｔｈｅ　ｒａｔｉｏｎａｌｉｔｙ　ａｎｄ　ｓｃｉｅｎｔｉｆｉｃｉｔｙ　ｏｆ　ｔｈｅ　ｅｘｉｓｔｉｎｇ　ｓｕｐｐｏｒｔ　ｄｅｓｉｇｎ　ａｎｄ　ｓｕｐｐｏｒｔ　ｐａｒａｍｅｔｅｒｓ　ａｒｅ　ｖｅｒｉｆｉｅｄ　ｉｎ　ｔｉｍｅ，　ａｎｄ　ｔｈｅ　ｓｕｐｐｏｒｔ　ｓｃｈｅｍｅ　ｉｓ　ｆｕｒｔｈｅｒ　ｏｐｔｉｍｉｚｅｄ　ｔｏ　ｅｆｆｅｃｔｉｖｅｌｙ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｒｏａｄｗａｙ　ｓｕｐｐｏｒｔ　ｑｕａｌｉｔｙ．Keywords: ｄｅｅｐ　ｒｏａｄｗａｙ；　ｒｏａｄｗａｙ　ｓｕｐｐｏｒｔ；　ｄｅｅｐ　ｄｉｓｐｌａｃｅｍｅｎｔ　ｍｏｎｉｔｏｒｉｎｇ；　ｂｏｌｔ－ｎｅｔ－ａｎｃｈｏｒ　ｕｎｉｔ　ｓｕｐｐｏｒｔ矿产资源开发由地表浅部逐渐向地球深部的趋势已然确定，特别是地下矿山中深部资源探找前景较好的矿山，矿山基建过程中巷道工程处于“三高”状态中，特别是高地应力和高熔岩水压的环境给巷道稳定性带来了极大的安全威胁[1，2]。
