第四章-简谐运动机构

在各类机械中，常需要某些构件实现周期性的运动和停歇。

能够将主动件的连续运动转换成从动件有规律的运动和停歇的机构称为间歇运动机构。

而实现间歇运动的四种常用机构分别为：棘轮机构、槽轮机构、凸轮式间歇运动机构和不完全齿轮机构。

一、棘轮机构棘轮机构的类型很多，从工作原理上可分为轮齿啮合式和摩擦式棘轮机构；从结构上可分为外啮合式和内啮合式棘轮机构；从传动方向上分为单向（单动和双动）式和双向式棘轮机构。

棘轮机构是把摇杆的摆动转变为棘轮的间歇回转运动。

很好的收腹运动机多少钱真的很好其优点轮齿式棘轮机构运动可靠，棘轮转角容易实现有级调节，但在工作过程中棘爪在齿面上滑行，齿尖易磨损并伴有噪音，同时为使棘爪能顺利落入棘轮槽，摇杆摆角应略大于棘轮转角，这样就不可避免地存在空程和冲击，在高速时尤其严重，所以常用在低速、轻载下实现间歇运动。

摩擦式棘轮机构传递运动平稳、无噪声，棘轮转角可作无级调节。

图1单向轮齿啮合式棘轮但由于运动准确性差，不宜用于运动精度要求高的场合。

在工程实践中，棘轮机构常用于实现间歇送进（如牛头刨床）、止动（如起重和牵引设备中）和超越（如钻床中以滚子楔块式棘轮机构作为传动中的超越离合器，实现自动进给和快速进给功能）等场合。

图2 摩擦式棘轮二、槽轮机构槽轮机构又称马尔他机构或日内瓦机构，也是常用的间歇运动机构之一。

普通平面槽轮机构有外接式槽轮机构（图3）和内接式槽轮机构（图4）两种类型。

它主要是由带有均布的径向开口槽的槽轮２、带有圆柱销Ａ的拔盘１以及机架组成。

图3 外接式槽轮机构图4 内接式槽轮机构槽轮机构的工作过程是：主动拨盘１上的圆柱销Ａ进入槽轮２上的径向槽以前，拔盘上的凸锁止弧α将槽轮上的凹锁止弧β锁住，则槽轮静止不动。

当拔盘圆柱销Ａ进入槽轮径向槽时，凸、凹锁止弧刚好分离，圆柱销可以驱动槽轮转动。

当圆柱销脱离径向槽时，凸锁止弧又将凹锁止弧锁住，从而使槽轮静止不动。

因此，当主动拨盘作连续转动时，槽轮被驱动作单向的间歇转动。

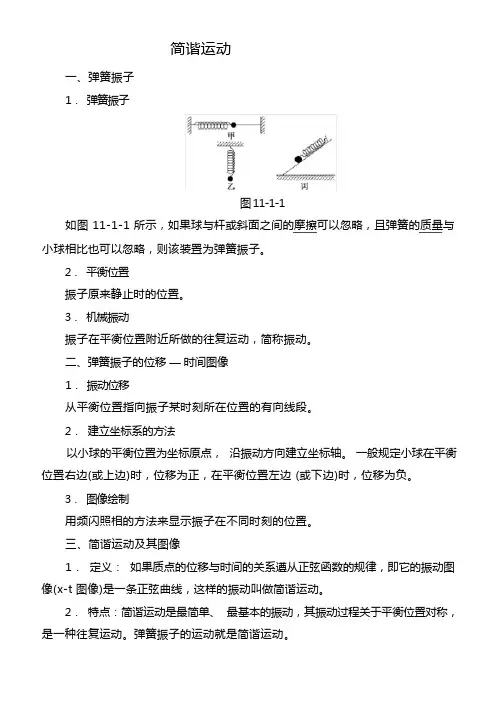

简谐运动一、弹簧振子1．弹簧振子图 11-1-1如图 11-1-1 所示，如果球与杆或斜面之间的摩擦可以忽略，且弹簧的质量与小球相比也可以忽略，则该装置为弹簧振子。

2．平衡位置振子原来静止时的位置。

3．机械振动振子在平衡位置附近所做的往复运动，简称振动。

二、弹簧振子的位移—时间图像1．振动位移从平衡位置指向振子某时刻所在位置的有向线段。

2．建立坐标系的方法以小球的平衡位置为坐标原点，沿振动方向建立坐标轴。

一般规定小球在平衡位置右边(或上边)时，位移为正，在平衡位置左边 (或下边)时，位移为负。

3．图像绘制用频闪照相的方法来显示振子在不同时刻的位置。

三、简谐运动及其图像1．定义：如果质点的位移与时间的关系遵从正弦函数的规律，即它的振动图像(x-t 图像)是一条正弦曲线，这样的振动叫做简谐运动。

2．特点：简谐运动是最简单、最基本的振动，其振动过程关于平衡位置对称，是一种往复运动。

弹簧振子的运动就是简谐运动。

3．简谐运动的图像(1)形状：正弦曲线，凡是能写成 x＝Asin(ωt＋p)的曲线均为正弦曲线。

(2)物理意义：表示振动的质点在不同时刻偏离平衡位置的位移，是位移随时间的变化规律。

当堂达标1． (多选)下列运动中属于机械振动的是( )A．树枝在风的作用下运动B．竖直向上抛出的物体的运动C．说话时声带的运动D．爆炸声引起窗扇的运动2． (多选)关于简谐运动的图像，下列说法中正确的是 ( )A．表示质点振动的轨迹，是正弦或余弦曲线B．由图像可判断任一时刻质点相对平衡位置的位移方向C．表示质点的位移随时间变化的规律D．由图像可判断任一时刻质点的速度方向3． (多选)如图 1 所示，弹簧振子在 a、b 两点间做简谐运动，当振子从最大位移处 a 向平衡位置 O 运动过程中( )A．加速度方向向左，速度方向向右B．位移方向向左，速度方向向右C．加速度不断增大，速度不断减小D．位移不断减小，速度不断增大4.卡车在水平道路上行驶，货物随车厢上下做简谐运动而不脱离底板，设向下为正方向，其振动图像如图 2 所示，则货物对底板压力小于货物重力的时刻是( )A．时刻 t1 B．时刻 t2C．时刻 t4D．无法确定5．一简谐运动的图像如图 4 所示，在 0.1~0.15 s 这段时间内( )(图 4A．加速度增大，速度变小，加速度和速度的方向相同B．加速度增大，速度变小，加速度和速度方向相反C．加速度减小，速度变大，加速度和速度方向相同D．加速度减小，速度变大，加速度和速度方向相反6 (1)(多选)弹簧振子做简谐运动，振动图像如图 5 所示，则下列说法正确的是)图 5A． t1 、t2 时刻振子的速度大小相等，方向相反B． t1 、t2 时刻振子的位移大小相等，方向相反C． t2 、t3 时刻振子的速度大小相等，方向相反D． t2 、t4 时刻振子的位移大小相等，方向相反(2)如图 6 所示，简谐运动的图像上有 a、b、c、d、e、f 六个点，其中：图 6①与 a 点位移相同的点有哪些？②与 a 点速度相同的点有哪些？③图像上从 a 点到 c 点，质点经过的路程为多少？7． (1) (多选)弹簧振子以 O 点为平衡位置，在水平方向上的 A 、B 两点间做简谐运动，以下说法正确的是( )图 7A．振子在 A、B 两点时的速度为零位移不为零B．振子在通过 O 点时速度的方向将发生改变C．振子所受的弹力方向总跟速度方向相反D．振子离开 O 点的运动总是减速运动，靠近 O 点的运动总是加速运动E．振子在 A 、B 两点时加速度不相同(2)如图 8 所示，一轻质弹簧上端系于天花板上，一端挂一质量为 m 的小球，弹簧的劲度系数为 k，将小球从弹簧为自由长度时的竖直位置放手后，小球做简谐运动，则：①小球从放手运动到最低点，下降的高度为多少？②小球运动到最低点时的加速度大小为多少？8、多选)如图 11-1-10 所示为某质点做简谐运动的图像，若 t＝0 时，质点正经过 O 点向 b 点运动，则下列说法正确的是( )图 11-1-10A．质点在 0.7 s 时，正在背离平衡位置运动B．质点在 1.5 s 时的位移最大C． 1.2~1.4s 时间内，质点的位移在增大D． 1.6~1.8s 时间内，质点的位移在增大。
